公開番号2025151203
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052516
出願日2024-03-27
発明の名称圧縮機
出願人株式会社スギノマシン
代理人
主分類F04B 39/14 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】シールを多段化した場合においても、メンテナンス時の手間を抑制可能な圧縮機を提供する。
【解決手段】

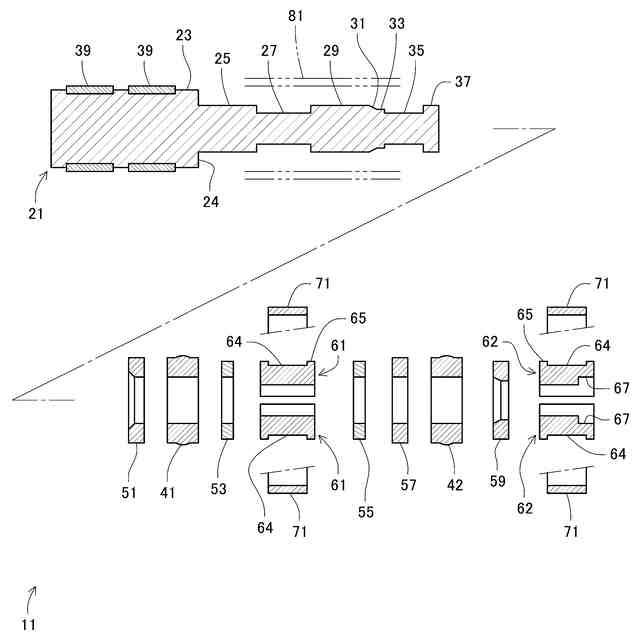

圧縮機は、シリンダ81と、シリンダ81の内部を往復するピストン21と、ピストン21に嵌め込まれるシール41、42と、ピストン21を取り囲むように配置される圧着リング71と、シール41、42から離れて配置される固定具61、62と、を含む。固定具61、62は、ピストン21の軸周り方向に分割してある。固定具61、62は、圧着リング71を嵌め込むための収容溝64を有する。固定具61、62は、ピストン21に形成した保持溝27、35に嵌め込む。固定具61、62を軸周り方向に分割することで、シール41、42の着脱が容易であり、メンテナンス時の手間を抑制できる。
【選択図】図1
特許請求の範囲【請求項１】
シリンダと、
前記シリンダの内部を往復するピストンと、
前記ピストンに嵌め込まれるシールと、
前記ピストンを取り囲むように配置される圧着リングと、
前記シールから離れて配置され、前記ピストンの軸周り方向で分割され、前記圧着リングを嵌め込む収容溝を有し、前記ピストンに形成された保持溝に嵌まり込む、固定具と、
を含む、圧縮機。
続きを表示（約 330 文字）【請求項２】
前記シール及び前記固定具は、前記シリンダの軸線方向に沿って複数組配置してある、請求項１に記載の圧縮機。
【請求項３】
前記固定具の内周面には、内径の異なる段差を有し、前記ピストンには、前記段差に嵌まり込む鍔部を有する、請求項１又は２に記載の圧縮機。
【請求項４】
前記固定具は、その両端面の間で流体を通過させるための流路を有する、請求項１～３のいずれか一項に記載の圧縮機。
【請求項５】
前記圧着リングは、破断部を有するＣ字状である、請求項１～４のいずれか一項に記載の圧縮機。
【請求項６】
前記圧着リングは、ライダーリングである、請求項１～５のいずれか一項に記載の圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シリンダとピストンで構成される往復運動機構を用いた圧縮機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
圧縮機用シール材において、省スペース化と長寿命化を可能にするため、複数の環状シール群を使用することが提案されている（例えば特許文献１）。この公報では、第１環状シール群と第２環状シール群が離れて配置されている。いずれのシール群とも、ピストンロッドに螺合したナットで固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４３９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
圧縮機のシールを多段化することで、メンテナンス時の手間が増える。シールを多段化した場合においても、メンテナンス時の手間を抑制可能な圧縮機の提供を目的とする。
【課題を解決するための手段】
【０００５】
本発明の第１の観点は、
シリンダと、
シリンダの内部を往復するピストンと、
ピストンに嵌め込まれるシールと、
ピストンを取り囲むように配置される圧着リングと、
シールから離れて配置され、ピストンの軸周り方向で分割され、圧着リングを嵌め込む収容溝を有し、ピストンに形成された保持溝に嵌まり込む、固定具と、
を含む、圧縮機である。
【０００６】
シール及び固定具は、ピストンの軸線方向に沿って複数組配置しても良い。
【０００７】
固定具の内周面には、内径の異なる段差を有していても良い。この段差に対応し、ピストンには、段差に嵌まり込む鍔部を設ける。段差と鍔部との嵌まり込みにより、固定具は、ピストンに対する移動が拘束される。鍔部は、ピストンの先端部に設ける場合がある。
【０００８】

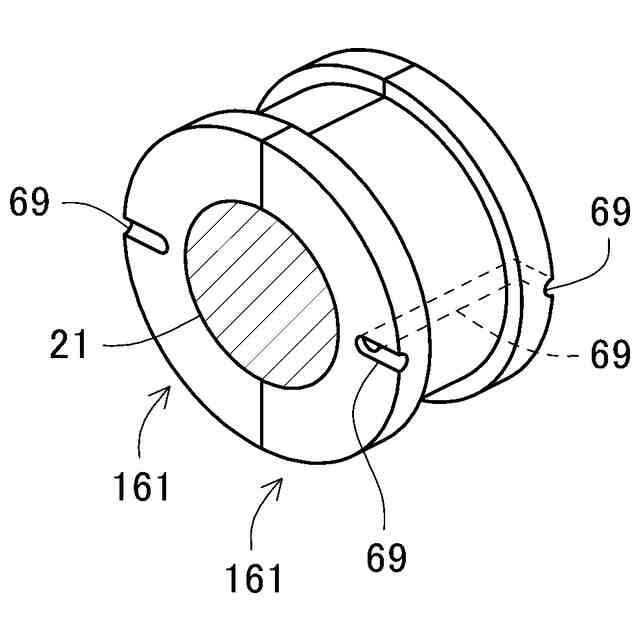

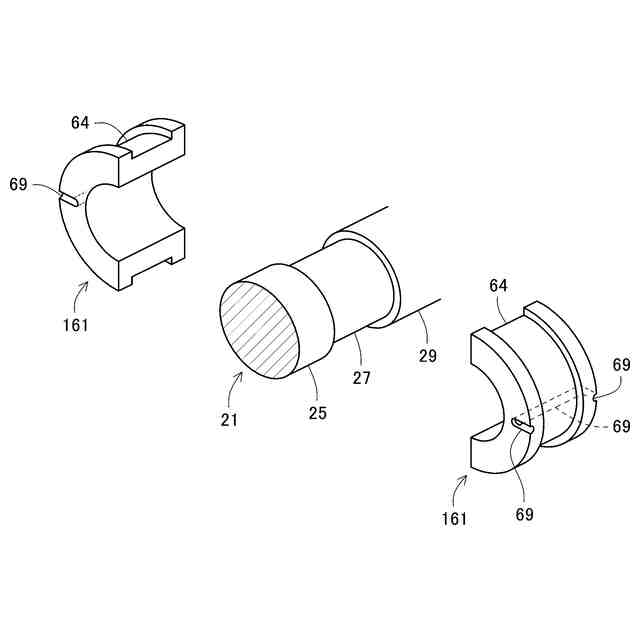

固定具は、その両端面の間で流体を通過させるための流路を有していても良い。流路は、例えば穴や溝で良い。ピストンの移動によって圧縮された流体は、流路を経て固定具を通り抜け、高圧側から低圧側に移動できる。
【０００９】
圧着リングは、破断部を有するＣ字状であっても良い。破断部の延伸方向は、ピストンの軸線に対して傾いていても良い。
圧着リングは、ライダーリングであっても良い。ライダーリングは、シリンダに接触し、ピストンの自重を伝達できる。
【発明の効果】
【００１０】
本発明の圧縮機によれば、シールの着脱が容易であり、シールを多段化した場合においても、メンテナンス時の手間を抑制可能である。
