特許ウォッチ

公開番号2025151671
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053210
出願日2024-03-28
発明の名称ヘッドユニット
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B41J 2/14 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数のプリントヘッドの異常を検出できるヘッドユニットを提供すること。
【解決手段】
第1吐出部から液体を吐出される第1駆動素子の駆動を制御する第1駆動制御回路の温度異常の有無を検出する第1温度検出回路、及び第2吐出部から液体を吐出される第2駆動素子の駆動を制御する第2駆動制御回路の温度異常の有無を検出する第2温度検出回路を含む複数の温度検出回路と、複数の温度検出回路が検出した複数の検出結果に応じた第1温度異常情報信号を出力する統合情報出力回路と、選択信号に応じて前記複数の検出結果から1つをした選択検出結果に応じた第2温度異常情報信号を出力する個別情報出力回路と、第1温度異常情報信号、第2温度異常情報信号、及び選択信号に応じた温度異常情報信号を出力する温度情報出力回路と、温度異常情報信号に基づく温度情報信号を出力する1つの温度情報出力端子と、を有する、ヘッドユニット。
【選択図】図10
特許請求の範囲【請求項１】
第１駆動素子を含み前記第１駆動素子の駆動により液体を吐出する第１吐出部、及び第２駆動素子を含み前記第２駆動素子の駆動により液体を吐出する第２吐出部を含む複数の吐出部と、
前記第１駆動素子の駆動を制御する第１駆動制御回路、及び前記第２駆動素子の駆動を制御する第２駆動制御回路を含む複数の駆動制御回路と、
前記第１駆動制御回路の温度異常の有無を検出する第１温度検出回路、及び前記第２駆動制御回路の温度異常の有無を検出する第２温度検出回路を含む複数の温度検出回路と、
前記複数の温度検出回路が検出した複数の検出結果に応じた第１温度異常情報信号を出力する統合情報出力回路と、
選択信号に応じて前記複数の検出結果から１つをした選択検出結果に応じた第２温度異常情報信号を出力する個別情報出力回路と、
前記第１温度異常情報信号、前記第２温度異常情報信号、及び前記選択信号に応じた温度異常情報信号を出力する温度情報出力回路と、
前記温度異常情報信号に基づく温度情報信号を出力する１つの温度情報出力端子と、
を有する、
ことを特徴とするヘッドユニット。
続きを表示（約 1,800 文字）【請求項２】
前記統合情報出力回路は、
前記複数の検出結果の全てが正常を示す場合、正常の情報を含む前記第１温度異常情報信号を出力し、
前記複数の検出結果の内の少なくとも１つが異常を示す場合、異常の情報を含む前記第１温度異常情報信号を出力する、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項３】
前記個別情報出力回路は、
前記選択検出結果が正常を示す場合、前記選択信号に応じて前記複数の検出結果から選択しなかった非選択検出結果に依らず、正常の情報を含む前記第２温度異常情報信号を出力し、
前記選択検出結果が異常を示す場合、前記非選択検出結果に依らず、異常の情報を含む前記第２温度異常情報信号を出力する、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項４】
前記個別情報出力回路は、前記第１温度検出回路の検出結果が入力される第１入力端子、及び前記第２温度検出回路の検出結果が入力される第２入力端子を含む複数の入力端子と、前記第２温度異常情報信号を出力する選択情報出力端子と、を含み、
前記選択検出結果として前記第１温度検出回路の検出結果を選択した場合、前記第１入力端子と前記選択情報出力端子とを電気的に接続し、前記複数の入力端子の内、前記第１入力端子を除く入力端子と前記選択情報出力端子とを電気的に非接続とする、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項５】
前記個別情報出力回路は、前記選択信号に応じて前記複数の検出結果から１つを選択するマルチプレクサーである、
ことを特徴とする請求項４に記載のヘッドユニット。
【請求項６】
前記個別情報出力回路は、前記選択信号が前記複数の検出結果のいずれも選択しない場合、前記複数の入力端子と前記選択情報出力端子とを電気的に非接続とする、
ことを特徴とする請求項４又は５に記載のヘッドユニット。
【請求項７】
前記個別情報出力回路は、前記選択信号が前記複数の検出結果のいずれも選択しない場合、所定の電圧値の信号を前記第２温度異常情報信号として出力する、
ことを特徴とする請求項６に記載のヘッドユニット。
【請求項８】
前記第１温度検出回路が、前記第１駆動制御回路の温度異常の有無の検出結果として、前記第１駆動制御回路の温度異常を検出した場合にローレベルとなり、前記第１駆動制御回路の温度異常を検出しない場合にハイレベルとなる第１状態信号を出力し、前記第２温度検出回路が、前記第２駆動制御回路の温度異常の有無の検出結果として、前記第２駆動制御回路の温度異常を検出した場合にローレベルとなり、前記第２駆動制御回路の温度異常を検出しない場合にハイレベルとなる第２状態信号を出力する場合、
前記統合情報出力回路は、前記第１状態信号、及び前記第２状態信号が入力されるＡＮＤ回路又はＡＮＤ回路と等価の回路を含んで構成される、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項９】
前記第１温度検出回路が、前記第１駆動制御回路の温度異常の有無の検出結果として、前記第１駆動制御回路の温度異常を検出した場合にハイレベルとなり、前記第１駆動制御回路の温度異常を検出しない場合にローレベルとなる第１状態信号を出力し、前記第２温度検出回路が、前記第２駆動制御回路の温度異常の有無の検出結果として、前記第２駆動制御回路の温度異常を検出した場合にハイレベルとなり、前記第２駆動制御回路の温度異常を検出しない場合にローレベルとなる第２状態信号を出力する場合、
前記統合情報出力回路は、前記第１状態信号、及び前記第２状態信号が入力されるＯＲ回路又はＯＲ回路と等価の回路を含んで構成される、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項１０】
前記温度情報出力回路は、前記選択信号が、前記複数の検出結果のいずれも選択しない場合、前記第１温度異常情報信号を前記温度異常情報信号として出力する、
ことを特徴とする請求項１に記載のヘッドユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドユニットに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
液体吐出装置においてインクを吐出するプリントヘッドの多くは、品質と安全性を担保するとの観点から、プリントヘッドに温度異常等の異常が生じていないかを検出し、検出結果をプリントヘッドの外部に出力する構成を有する。例えば、特許文献１には、プリントヘッドが有する駆動素子を動作させるための半導体素子に温度異常が生じたか否かを検出するための技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０９０５０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、液体吐出装置は、商業産業領域において広く活用されている。このような商業産業領域で使用される液体吐出装置では、生産性を向上させるとの観点において、液体を吐出するノズル数が増大し、その結果、液体吐出装置が有するプリントヘッドの数が急速に増加している。このような液体吐出装置に対して、特許文献１に記載の技術を適用し、複数のプリントヘッドのそれぞれで生じた温度異常等の異常の有無を検出しようとした場合、当該異常の有無の情報を伝搬する信号線の数が増加する。一方で、特許文献１に記載の技術を用いて、複数のプリントヘッドのそれぞれが出力する異常の情報を統合し、１つの信号を用いて伝搬した場合、異常が生じたプリントヘッドの特定が困難となる。
【０００５】
すなわち、複数のプリントヘッドを有するヘッドユニットにおいて、複数のプリントヘッドの異常を検出するとの観点において、特許文献１に記載の技術のみでは十分ではなく、改善の余地があった。
【課題を解決するための手段】
【０００６】
本発明に係るヘッドユニットの一態様は、
第１駆動素子を含み前記第１駆動素子の駆動により液体を吐出する第１吐出部、及び第２駆動素子を含み前記第２駆動素子の駆動により液体を吐出する第２吐出部を含む複数の吐出部と、
前記第１駆動素子の駆動を制御する第１駆動制御回路、及び前記第２駆動素子の駆動を制御する第２駆動制御回路を含む複数の駆動制御回路と、
前記第１駆動制御回路の温度異常の有無を検出する第１温度検出回路、及び前記第２駆動制御回路の温度異常の有無を検出する第２温度検出回路を含む複数の温度検出回路と、
前記複数の温度検出回路が検出した複数の検出結果に応じた第１温度異常情報信号を出力する統合情報出力回路と、
選択信号に応じて前記複数の検出結果から１つをした選択検出結果に応じた第２温度異常情報信号を出力する個別情報出力回路と、
前記第１温度異常情報信号、前記第２温度異常情報信号、及び前記選択信号に応じた温度異常情報信号を出力する温度情報出力回路と、
前記温度異常情報信号に基づく温度情報信号を出力する１つの温度情報出力端子と、
を有する。
【図面の簡単な説明】
【０００７】
液体吐出装置の概略構成を示す図である。
液体吐出装置の機能構成を示す図である。

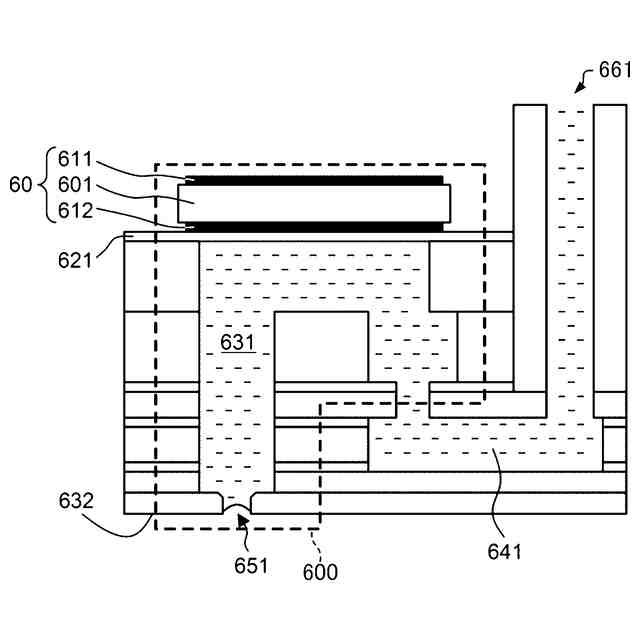

吐出部の概略構成を示す図である。

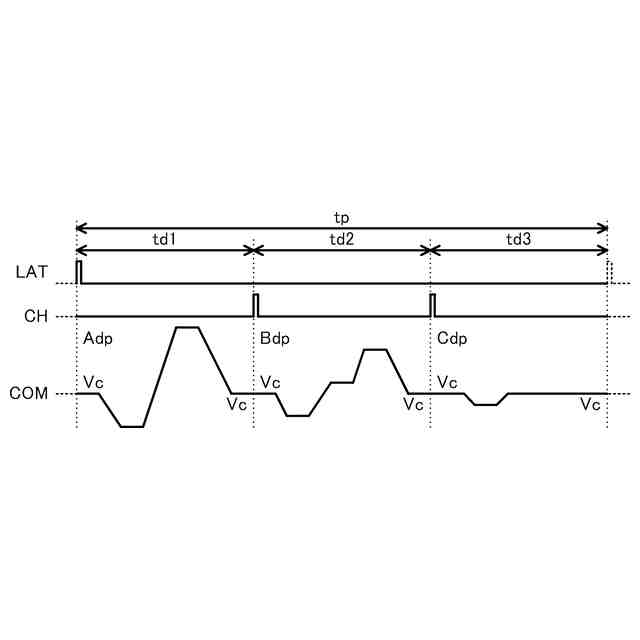

駆動信号ＣＯＭの信号波形の一例を示す図である。

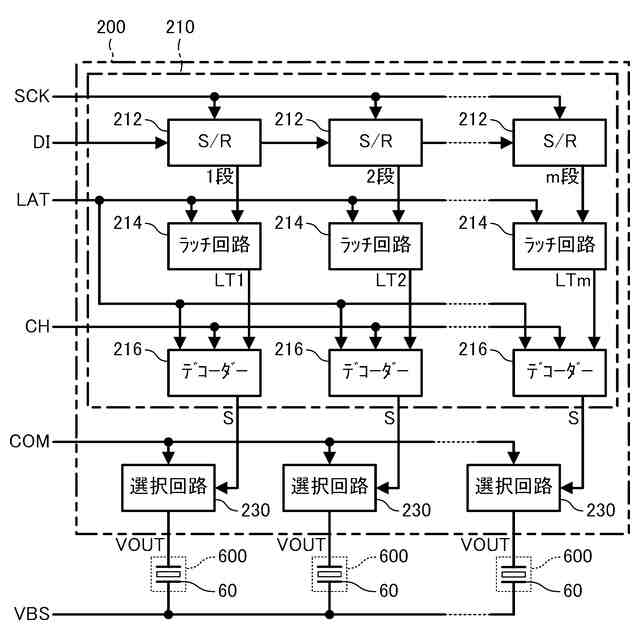

駆動信号選択回路の構成を示す図である。
デコーダーにおけるデコード内容の一例を示す図である。
選択回路の構成を示す図である。
駆動信号選択回路の動作を説明するための図である。
温度異常検出回路の構成の一例を示す図である。

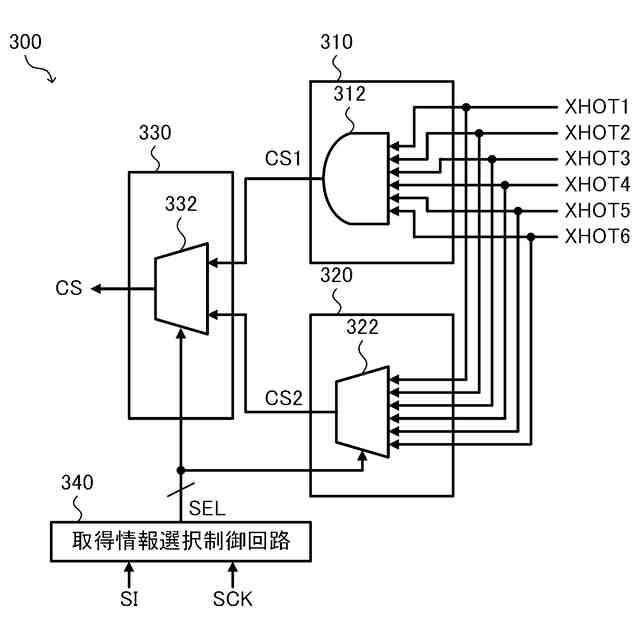

取得情報選択回路の構成の一例を示す図である。
情報選択信号の一例を示す図である。
プリントヘッド２２－１～２２－６のそれぞれに含まれる駆動信号選択回路２００の温度異常の有無の判定方法の一例を示す図である。
第２実施形態の取得情報選択回路の構成の一例を示す図である。
第２実施形態の温度異常検出回路の構成の一例を示す図である。
第３実施形態の取得情報選択回路の構成の一例を示す図である。
第４実施形態の取得情報選択回路の構成の一例を示す図である。
第４実施形態の温度情報出力回路が出力する温度異常情報信号ＣＳと、情報選択信号ＳＥＬとの関係を説明するための図である。
【発明を実施するための形態】
【０００８】
以下、本発明の好適な実施形態について図面を用いて説明する。用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【０００９】
１．第１実施形態
１．１液体吐出装置の構造

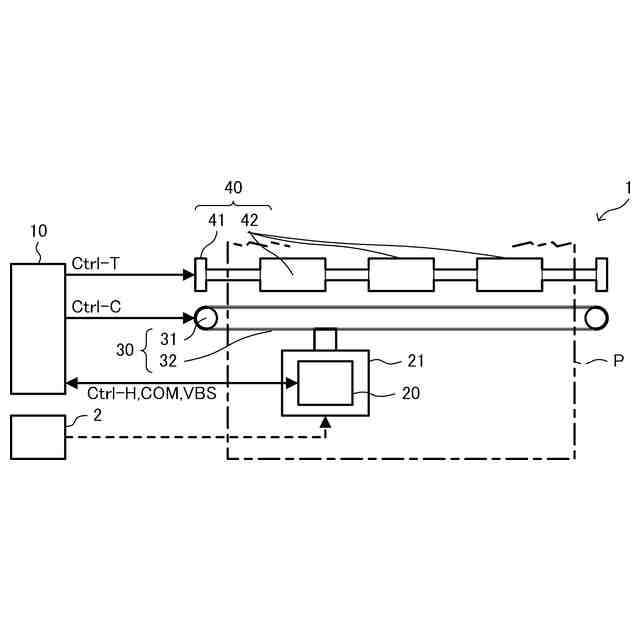

図１は、液体吐出装置１の概略構成を示す図である。第１実施形態の液体吐出装置１は、液体の一例としてのインクを吐出するヘッドユニット２０が搭載されたキャリッジ２１が走査軸に沿って往復動し、搬送方向に沿って搬送される媒体Ｐに対してインクを吐出することで、媒体Ｐに所望の画像を形成するシリアル印刷方式のインクジェットプリンターである。なお、液体吐出装置１は、シリアル印刷方式のインクジェットプリンターに限るものではなく、ライン印刷方式のインクジェットプリンターであってもよい。このような液体吐出装置１に用いられる媒体Ｐとしては、印刷用紙、樹脂フィルム、布帛等の任意の印刷対象を用いることができる。
【００１０】
図１に示すように液体吐出装置１は、インク容器２、制御ユニット１０、ヘッドユニット２０、移動ユニット３０、及び搬送ユニット４０を備える。
（【００１１】以降は省略されています）
