公開番号2025146283
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046969
出願日2024-03-22
発明の名称積層コイル部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 27/28 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】Q値の低下を抑制する積層コイル部品を提供する。
【解決手段】積層コイル部品1は、素体2と、素体2内に配置されたコイル3と、素体2の表面上に配置された外部電極41,42と、素体2内に配置された接続導体51,52とを備える。コイル3は、一方向に沿って並んだ複数のコイル導体30を含む。外部電極41,42は、方向D1と直交する方向でコイル3と隣り合っている。接続導体51,52は、コイル3と外部電極41,42とを電気的に接続する。複数のコイル導体30は、コイル3の端を含み接続導体51,52と物理的に接続された最端のコイル導体31,37を含む。接続導体51,52は、コイル3のうち厚さが最も小さい部分の厚さよりも大きい厚さを有する。
【選択図】図2

特許請求の範囲【請求項１】
素体と、
前記素体内に配置され、一方向に沿って並んだ複数のコイル導体を含むコイルと、
前記素体の表面上に配置され、前記一方向と直交する方向で前記コイルと隣り合う外部電極と、
前記素体内に配置され、前記コイルと前記外部電極とを互いに電気的に接続する接続導体と、を備え、
前記複数のコイル導体は、前記コイルの端を含み前記接続導体と物理的に接続された最端のコイル導体を含み、
前記接続導体は、前記コイルのうち厚さが最も小さい部分の厚さよりも大きい厚さを有する、
積層コイル部品。
続きを表示（約 320 文字）【請求項２】
前記接続導体は、前記最端のコイル導体と同じ層において前記最端のコイル導体と連続する部分を含む、請求項１に記載の積層コイル部品。
【請求項３】
前記接続導体は、前記一方向から見て前記コイルと重ならないように配置されている、
請求項１又は２に記載の積層コイル部品。
【請求項４】
前記接続導体は、前記最端のコイル導体の厚さが最も小さい部分の厚さよりも大きい厚さを有する、請求項１又は２に記載の積層コイル部品。
【請求項５】
前記接続導体は、前記一方向において前記最端のコイル導体の内側よりも該最端のコイル導体の外側に突出している、請求項１又は２に記載の積層コイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層コイル部品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
素体と、素体内に配置されているコイルと、素体の表面上に配置された外部電極と、コイルと外部電極とを電気的に接続する接続導体とを備える積層コイル部品が知られている（たとえば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１３３０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の一つの態様は、Ｑ値の低下を抑制する積層コイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一つの態様に係る積層コイル部品は、素体と、素体内に配置されたコイルと、素体の表面上に配置された外部電極と、素体内に配置された接続導体とを備える。コイルは、一方向に沿って並んだ複数のコイル導体を含む。外部電極は、一方向と直交する方向でコイルと隣り合っている。接続導体は、コイルと外部電極とを電気的に接続する。複数のコイル導体は、コイルの端を含み接続導体と物理的に接続された最端のコイル導体を含む。接続導体は、コイルのうち厚さが最も小さい部分の厚さよりも大きい厚さを有する。
【０００６】
積層コイル部品のＱ値は、電気抵抗に反比例する。接続導体がコイルと外部電極とを電気的に接続する積層コイル部品の電気抵抗は、コイルと接続導体との合成抵抗に依存する。導体の電気抵抗は、導体の断面積に反比例するので、接続導体の電気抵抗は、接続導体の厚さに応じて変化する。したがって、積層コイル部品のＱ値は、接続導体の厚さに応じて変化する。
【０００７】
積層コイル部品では、所定の外形サイズに対して複数のインダクタンス値が求められる。インダクタンス値は、磁路長に反比例する。磁路長は、コイルを構成する複数のコイル導体のそれぞれの厚さに依存するので、コイルの厚さは、一定に定まりがたい。
高いインダクタンス値を有する積層コイル部品を得るために、コイル導体の厚さを小さくすることで磁路長を小さくする場合がある。コイル導体の厚さを小さくすると、コイル導体の断面積が小さくなるので、積層コイル部品の電気抵抗が大きくなる。したがって、高いインダクタンス値を有する積層コイル部品では、積層コイル部品のＱ値が低下する傾向がある。
積層コイル部品において、接続導体の磁路長に対する影響は小さいので、接続導体の厚さは、インダクタンス値に影響しがたい。接続導体の厚さを大きくすると、接続導体の断面積が大きくなるので、積層コイル部品の電気抵抗が小さくなる。したがって、接続導体の厚さのみを大きくすることで、高いインダクタンス値を有しながら、Ｑ値の低下が抑制された積層コイル部品を提供できる。
【０００８】
上記一つの態様では、接続導体は、コイルのうち厚さが最も小さい部分の厚さよりも大きい厚さを有する。上記一つの態様での接続導体の電気抵抗は、コイルのうち厚さが最も小さい部分の厚さと同等以下の厚さを接続導体が有する構成での接続導体の電気抵抗よりも小さい。したがって、上記一つの態様は、積層コイル部品のＱ値の低下を抑制する。
【発明の効果】
【０００９】
本発明の一つの態様は、Ｑ値の低下を抑制する積層コイル部品を提供する。
【図面の簡単な説明】
【００１０】

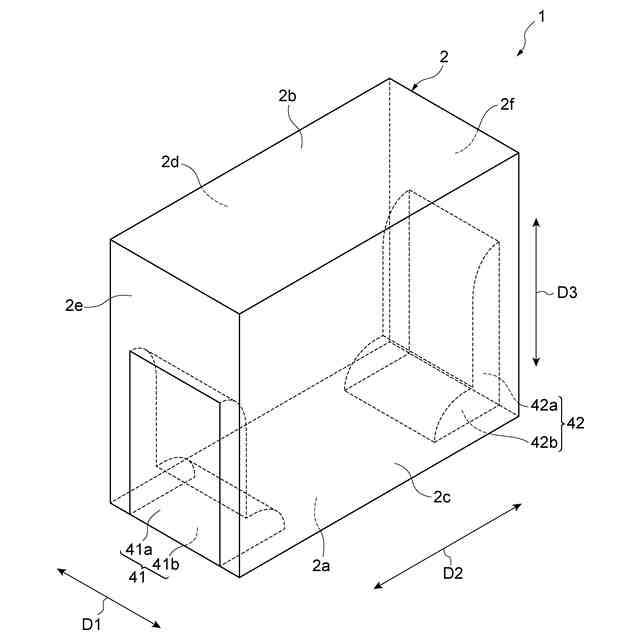

図１は、一実施形態に係る積層コイル部品の斜視図である。

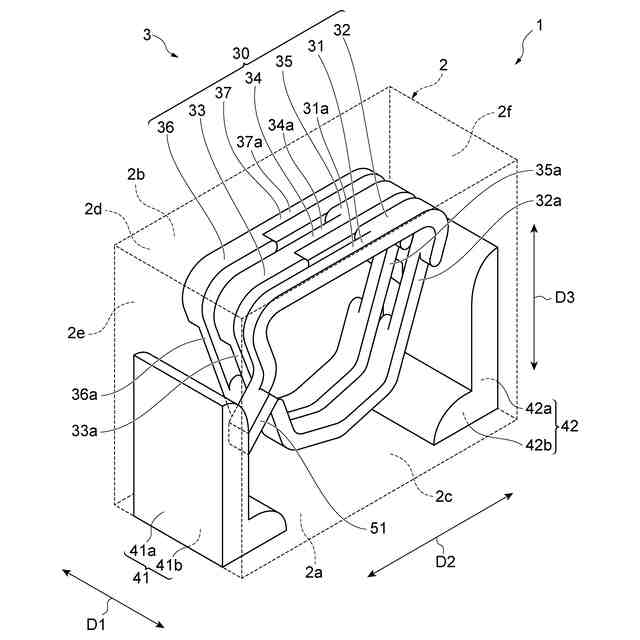

図２は、本実施形態に係るコイルの斜視図である。

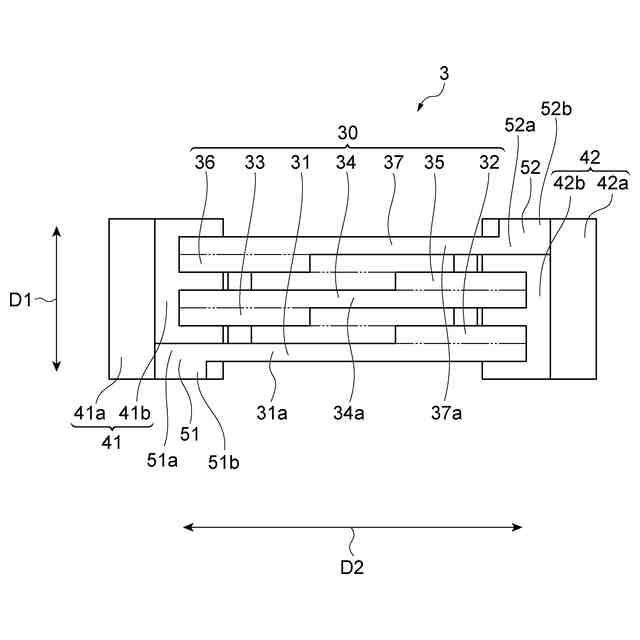

図３は、本実施形態に係るコイルを一側面から見た平面図である。
図４は、本実施形態に係るコイルを一主面から見た平面図である。
図５は、本実施形態に係る積層コイル部品の構成を示す分解図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
