公開番号2025153143
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055459
出願日2024-03-29
発明の名称空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F24F 1/0007 20190101AFI20251002BHJP(加熱;レンジ;換気)
要約【課題】開閉部材と連結する回転軸と、シール部材との接触を抑制する。
【解決手段】空気調和装置は、仕切部(45)の穴(H1)を貫通し、駆動機構(70)と開閉部材(51)を連結するとともに駆動機構(70)によって回転駆動される回転軸部材(80)と、穴(H1)内に位置するとともに回転軸部材(80)を内部において回転可能に支持する筒状の軸受部材(60)と、穴(H1)を形成する内周面と、軸受部材(60)の外周面との間に配置されるシール部材(95)とを備える。

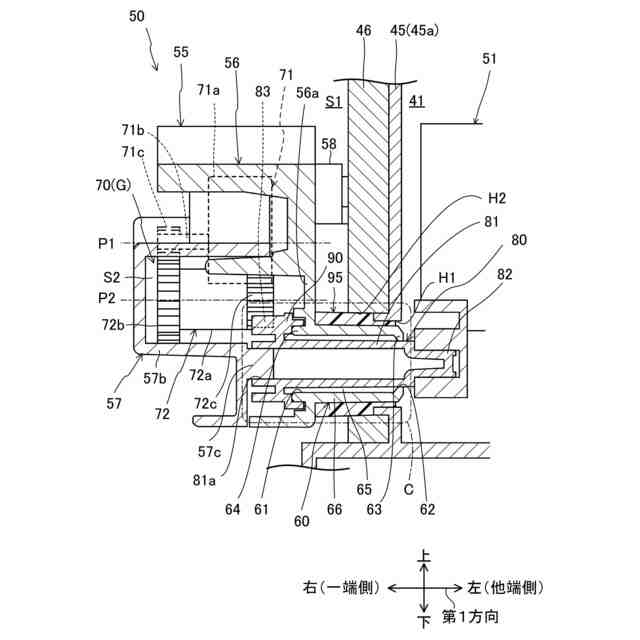

【選択図】図7
特許請求の範囲【請求項１】

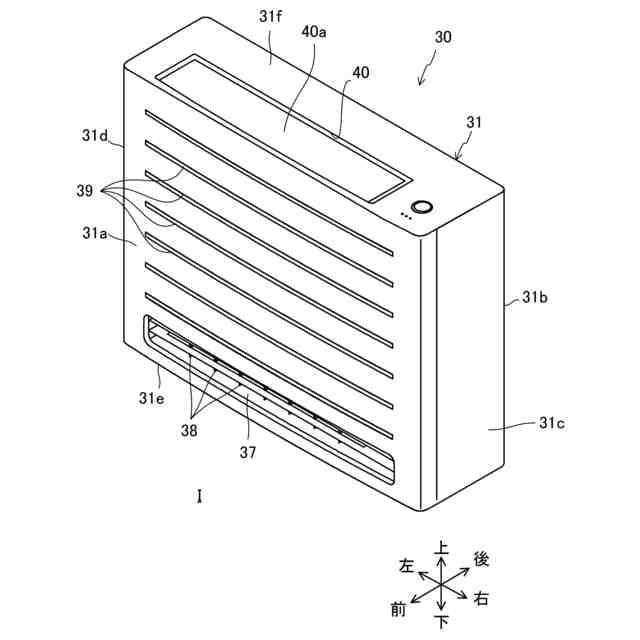

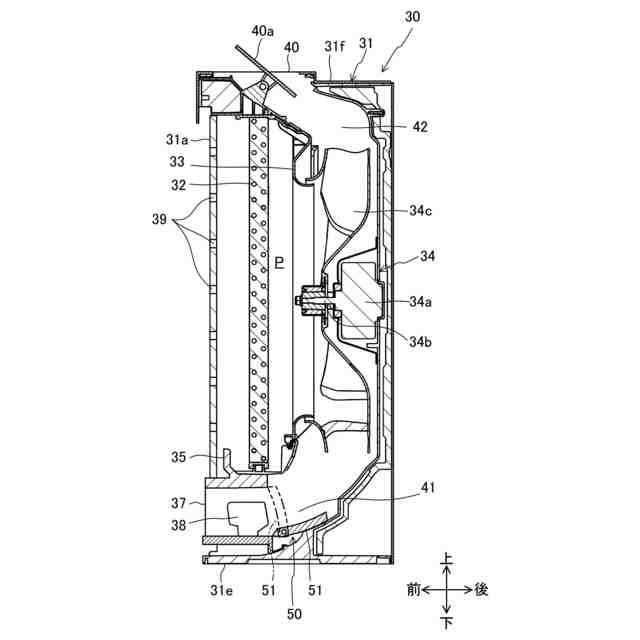

空気流路（P）を有するケーシング（31）と、

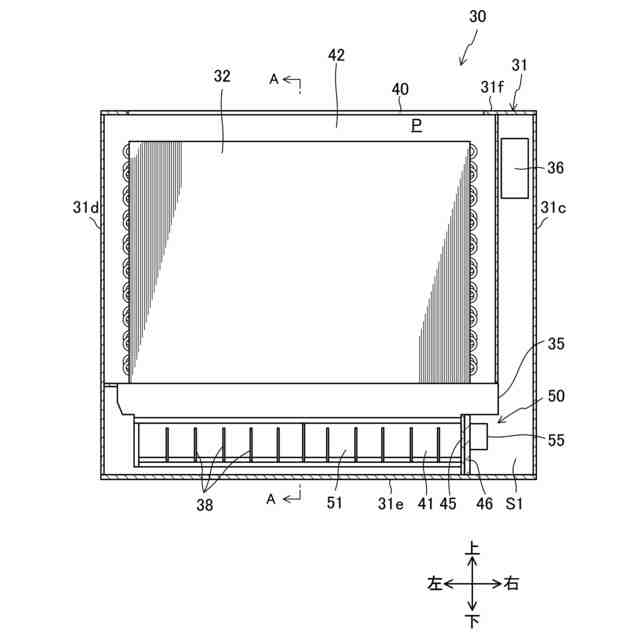

前記空気流路（P）に含まれる第１流路（41）と、第１空間（S1）とを仕切るとともに穴（H1）を有する仕切部（45）と、
前記第１空間（S1）に配置される駆動機構（70）と、
前記第１流路（41）を開閉する開閉部材（51）と、
前記仕切部（45）の前記穴（H1）を貫通し、前記駆動機構（70）と開閉部材（51）を連結するとともに前記駆動機構（70）によって回転駆動される回転軸部材（80）と、
前記穴（H1）内に位置するとともに、前記回転軸部材（80）を内部において回転可能に支持する筒状の軸受部材（60）と、
前記穴（H1）を形成する内周面と、前記軸受部材（60）の外周面との間に配置されるシール部材（95）とを備える
空気調和装置。
続きを表示（約 1,100 文字）【請求項２】

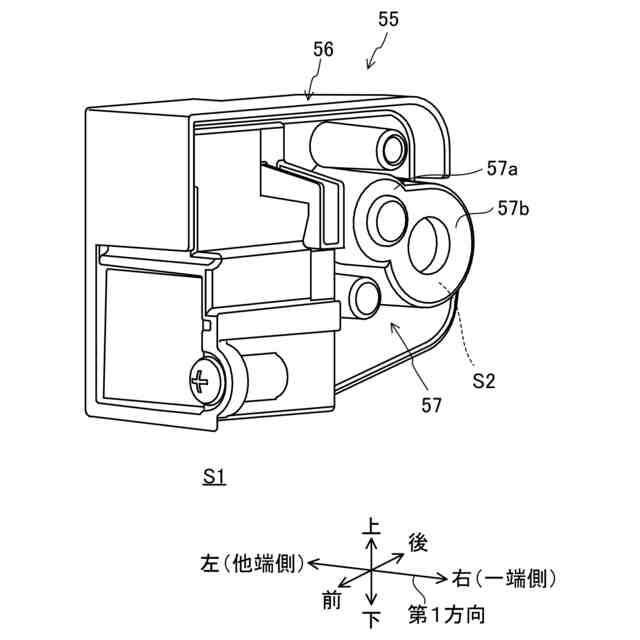

前記第１空間（S1）に配置されるとともに、前記駆動機構（70）を収容する収容室（S2）を形成する収容部材（55）をさらに備え、
前記軸受部材（60）は、前記収容室（S2）から前記穴（H1）までに亘る
請求項１に記載の空気調和装置。
【請求項３】
前記駆動機構（70）は、
出力軸（71b）を有するモータ（71）と、
前記モータ（71）の前記出力軸（71b）の回転力を前記回転軸部材（80）に伝達するギア機構（G）とを有する
請求項２に記載の空気調和装置。
【請求項４】
前記モータ（71）の前記出力軸（71b）の軸心が、前記回転軸部材（80）の軸心よりも上方に位置する
請求項３に記載の空気調和装置。
【請求項５】
前記ギア機構（G）は、前記回転軸部材（80）に設けられる従動ギア（83）を含む
請求項３または４に記載の空気調和装置。
【請求項６】

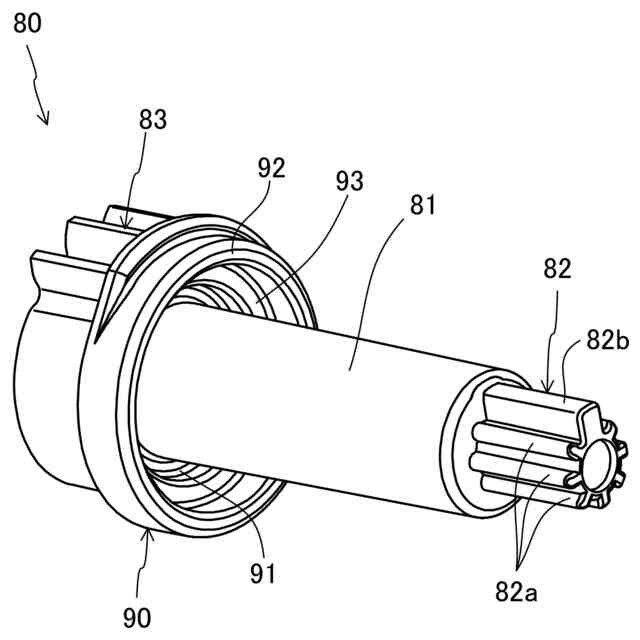

前記回転軸部材（80）は、
回転軸本体（81）と、
前記軸受部材（60）における前記駆動機構（70）側の開口（61）を塞ぐように、前記回転軸本体（81）から径方向外方に延びる鍔部（90）とを有する
請求項２～４のいずれか１つに記載の空気調和装置。
【請求項７】

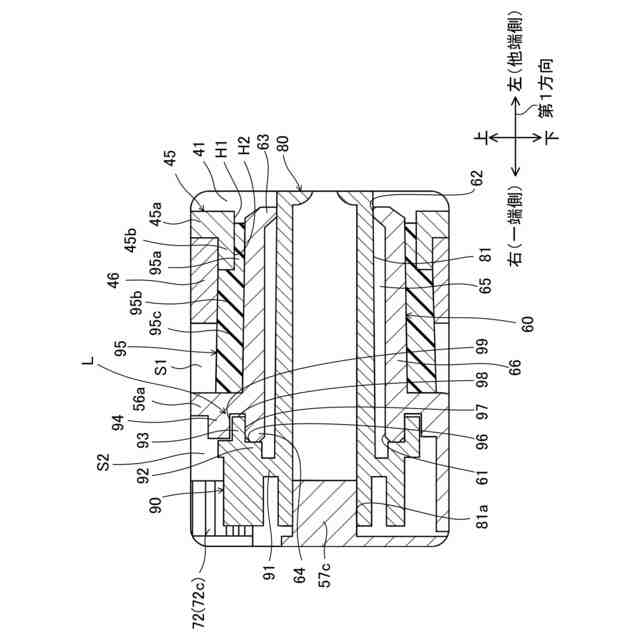

前記軸受部材（60）と、前記鍔部（90）との隙間をシールするラビリンスシール構造（L）をさらに備える
請求項６に記載の空気調和装置。
【請求項８】
前記軸受部材（60）は、
前記開閉部材（51）側寄りに位置し、前記回転軸部材（80）がすべり接触する第１軸受部（63）と、
前記駆動機構（70）側寄りに位置し、前記回転軸部材（80）がすべり接触する第２軸受部（64）とを有する
請求項１～４のいずれか１つに記載の空気調和装置。
【請求項９】
前記軸受部材（60）は、前記仕切部（45）の穴（H1）の外部、および前記収容部材（55）の外部に位置する中間部（66）を有し、
前記シール部材（95）は、前記中間部（66）の周囲を覆う
請求項２～４のいずれか１つに記載の空気調和装置。
【請求項１０】
前記仕切部（45）は、
仕切部本体（45a）と、
前記仕切部本体（45a）から回転軸部材（80）の軸方向に延びるとともに前記穴（H1）を有する筒部（45b）を有し、
前記シール部材（95）は、前記筒部（45b）の内周面と、前記軸受部材（60）の外周面との間に配置される
請求項１～４のいずれか１つに記載の空気調和装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、空気調和装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１は、空気調和装置を開示する。この空気調和装置は、吹出口を有するケーシングと、吹出口に連通する流路を開閉するシャッタと、シャッタと連結する回転軸と、回転軸を回転させるモータとを有する。モータを収容する空間と、シャッタが設けられる流路とは仕切部によって仕切られる。回転軸は、仕切部の穴と貫通し、シャッタとモータとを連結する。このような構成では、流路側の空気が穴を通じて空間に漏れてしまう可能性がある。そこで、特許文献１の空気調和装置は、穴の周辺部にラビリンスシール構造を設けることで、このような空気の漏れを抑制している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－７８２７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されるような、空気の漏れの対策としては、仕切部の穴の隙間を覆うように、空間側に樹脂などのシール部材を設けることが考えられる。具体的には、仕切部のうちモータの収容空間側の面に、穴の隙間を塞ぐようにシール部材を設ける。しかし、この構成では、シール部材と、回転する回転軸とが接触してしまう可能性がある。シール部材と回転軸とが接触すると、シール部材が回転軸に巻き込まれてしまったり、回転軸のトルクが増大したりするので、シャッタ（開閉部材）の状態を安定して切り換えることができない。
【０００５】
本開示の目的は、開閉部材と連結する回転軸と、シール部材との接触を抑制することである。
【課題を解決するための手段】
【０００６】
第１の態様は、空気調和装置（10）を対象とする。空気調和装置（10）は、空気流路（P）を有するケーシング（31）と、空気流路（P）に含まれる第１流路（41）と、第１空間（S1）とを仕切るとともに穴（H1）を有する仕切部（45）と、第１流路（41）を開閉する開閉部材（51）と、第１空間（S1）に配置される駆動機構（70）と、仕切部（45）の穴（H1）を貫通し、駆動機構（70）と開閉部材（51）を連結するとともに駆動機構（70）によって回転駆動される回転軸部材（80）と、穴（H1）内に位置するとともに、回転軸部材（80）を内部において回転可能に支持する筒状の軸受部材（60）と、穴（H1）を形成する内周面と、軸受部材（60）の外周面との間に配置されるシール部材（95）とを備える。
【０００７】
第１の態様では、仕切部（45）の内部に筒状の軸受部材（60）が設けられる。軸受部材（60）は、その内部において回転軸部材（80）を回転可能に支持する。シール部材（95）は、穴（H1）の内周面と、軸受部材（60）の外周面との間に配置される。シール部材（95）は、第１流路（41）の空気が、穴（H1）を形成する内周面と、軸受部材（60）の外周面との間の隙間を通じて第１空間（S1）に漏れることを抑制する。シール部材（95）と、回転軸部材（80）との間には、軸受部材（60）が設けられるので、回転中の回転軸部材（80）と、シール部材（95）とが接触することを抑制できる。
【０００８】
第２の態様は、第１の態様において、空気調和装置（10）は、第１空間（S1）に配置されるとともに、駆動機構（70）を収容する収容室（S2）を形成する収容部材（55）をさらに備える。軸受部材（60）は、収容室（S2）から穴（H1）までに亘る。
【０００９】
第２の態様では、筒状の軸受部材（60）が、収容室（S2）から穴（H1）までに亘る。このため、第１流路（41）の空気が、軸受部材（60）と回転軸部材（80）の間の隙間に漏れ込んだとしても、この空気は、収容部材（55）の収容室（S2）へ送られる。このため、第１流路（41）の空気が第１空間（S1）（収容部材（55）の外部）へ流出することを抑制できる。その結果、第１空間（S1）、あるいは第１空間（S1）の周囲で結露水が発生することを抑制できる。
【００１０】
第３の態様は、第２の態様において、駆動機構（70）は、出力軸（71b）を有するモータ（71）と、モータ（71）の出力軸（71b）の回転力を回転軸部材（80）に伝達するギア機構（G）とを有する。
（【００１１】以降は省略されています）
