公開番号2025154618
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057724
出願日2024-03-29
発明の名称冷凍装置、および臭気成分の供給方法
出願人ダイキン工業株式会社
代理人個人,個人
主分類F25B 1/00 20060101AFI20251002BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】装置の据え付け時に、冷媒回路内に臭気成分を簡単かつ円滑に供給可能とし、また臭気成分の漏れを防止できる技術を提供する。

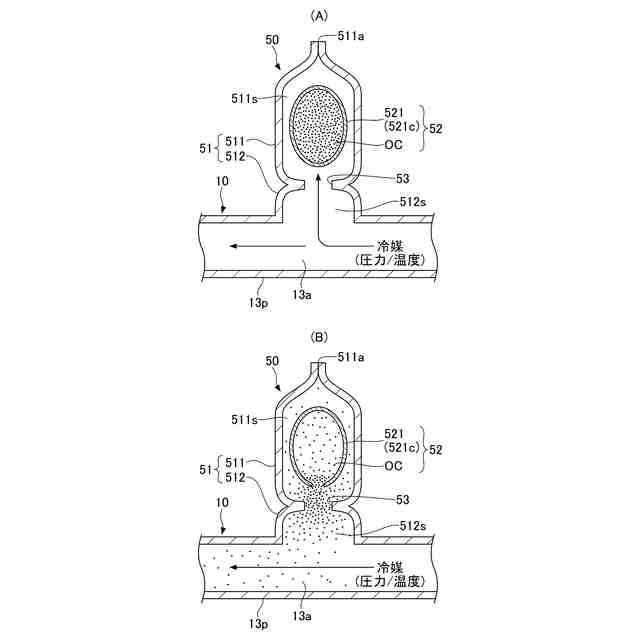

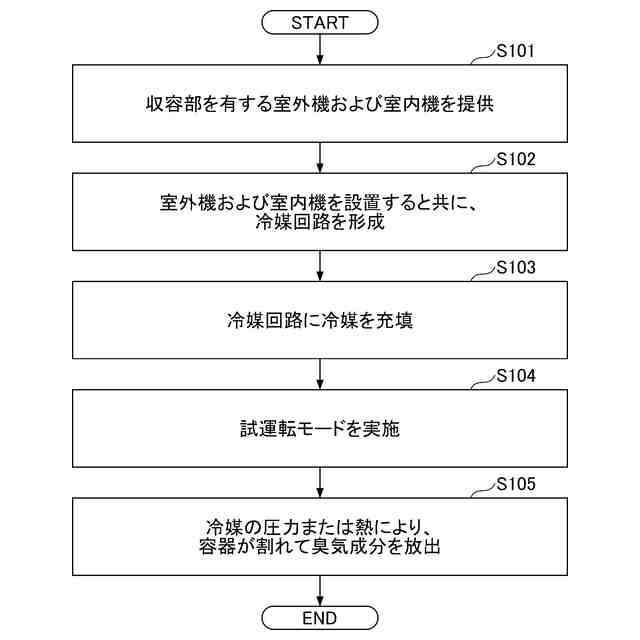

【解決手段】冷凍装置1は、冷媒を封入して、冷媒を循環させる冷媒回路10を有する。冷媒回路10には、臭気成分OCを収容した収容構造50が設けられている。収容構造50は、収容構造50の内外を隔てる隔壁部521を有する。収容構造50は、隔壁部521を開放する開放動作を行うことにより臭気成分OCを収容構造50の外部に放出させる。これにより、冷凍装置1は、装置の据え付け時に、冷媒回路10内に臭気成分OCを簡単かつ円滑に供給可能とし、また臭気成分OCの漏れを防止できる。
【選択図】図2
特許請求の範囲【請求項１】
冷媒を封入して、前記冷媒を循環させる冷媒回路（１０）を有する冷凍装置（１）であって、
前記冷媒回路（１０）には、臭気成分（ＯＣ）を収容した収容部（５２、５２Ａ）が設けられており、
前記収容部（５２、５２Ａ）は、前記収容部（５２、５２Ａ）の内外を隔てる隔壁部（５２１、５８）を有し、
前記収容部（５２、５２Ａ）は、前記隔壁部（５２１、５８）を開放する開放動作を行うことにより前記臭気成分（ＯＣ）を前記収容部（５２、５２Ａ）の外部に放出させる、
冷凍装置。
続きを表示（約 1,100 文字）【請求項２】
前記開放動作は、前記隔壁部（５２１、５８）に対して圧力または熱を加えることである、
請求項１に記載の冷凍装置。
【請求項３】
前記開放動作は、前記隔壁部（５２１、５８）に対して前記冷媒の熱または前記冷媒の圧力を加えることである、
請求項２に記載の冷凍装置。
【請求項４】

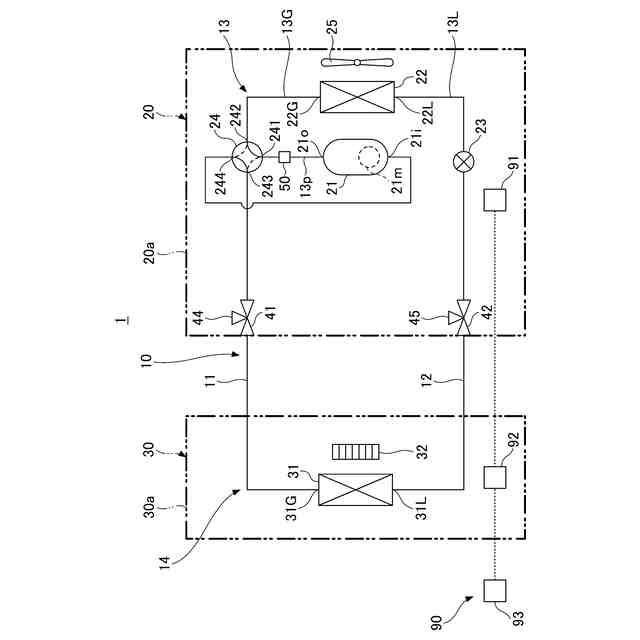

前記冷媒回路（１０）は、前記冷媒を圧縮する圧縮機（２１）と、熱源側熱交換器（２２）と、利用側熱交換器（３１）と、第１ポート（２４１）、第２ポート（２４２）および第３ポート（２４３）を有する切換弁（２４）と、前記圧縮機（２１）と前記切換弁（２４）との間を接続する配管（１３ｐ）とを備え、
前記第１ポート（２４１）は、前記配管（１３ｐ）を介して前記圧縮機（２１）に接続され、
前記第２ポート（２４２）は、前記熱源側熱交換器（２２）に接続され、
前記第３ポート（２４３）は、前記利用側熱交換器（３１）に接続され、
前記切換弁（２４）は、前記第１ポート（２４１）と前記第２ポート（２４２）とが連通する状態と、前記第１ポート（２４１）と前記第３ポート（２４３）とが連通する状態とに切り替え可能であり、
前記収容部（５２、５２Ａ）は、前記配管（１３ｐ）に設けられる、
請求項３に記載の冷凍装置。
【請求項５】
前記開放動作は、前記隔壁部（５２１、５８）に対して前記冷媒回路（１０）の外部から前記圧力が加えられることである、
請求項２に記載の冷凍装置。
【請求項６】
前記隔壁部（５２１）は、前記臭気成分ＯＣの全体を覆った容器（５２１ｃ）である、
請求項１乃至５のいずれか１項に記載の冷凍装置。
【請求項７】

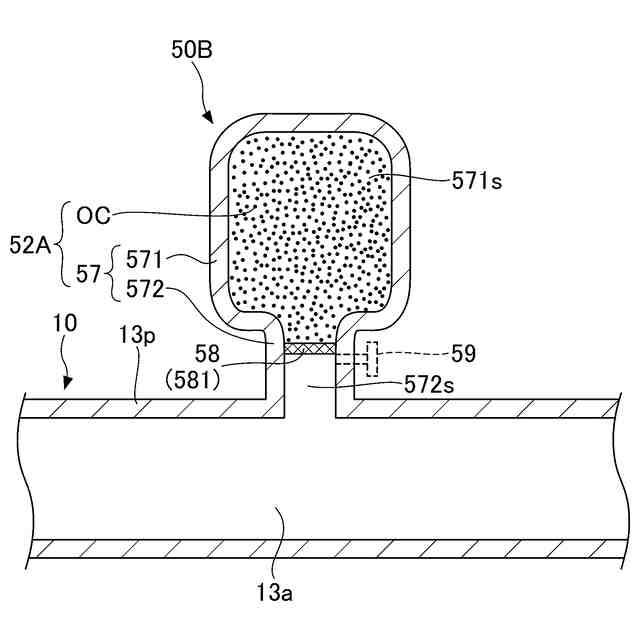

前記隔壁部（５８）は、前記収容部（５２Ａ）の内外を隔離する隔膜（５８１）である、
請求項１乃至５のいずれか１項に記載の冷凍装置。
【請求項８】
前記収容部（５２、５２Ａ）は、前記冷媒回路（１０）の前記冷媒が流通する配管（１３ｐ）の側方に突出した凸部（５１、５７）に設けられている、
請求項１乃至５のいずれか１項に記載の冷凍装置。
【請求項９】

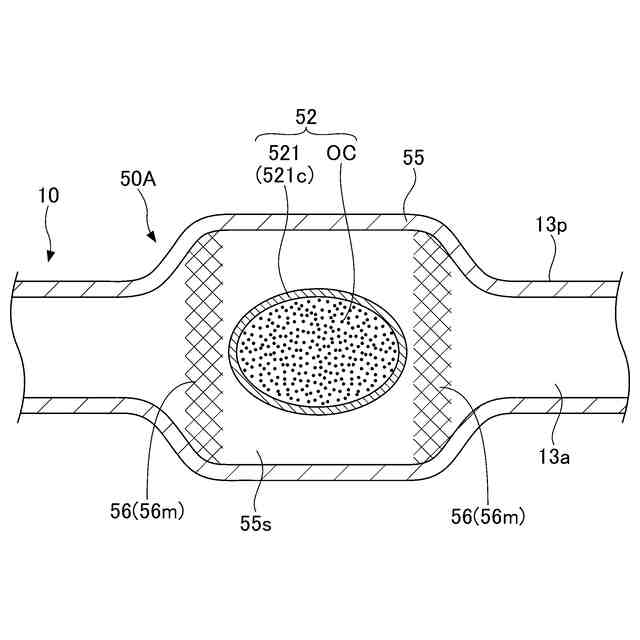

前記冷媒回路（１０）は、前記隔壁部（５２１）の移動を規制する規制部（５３、５６）を有する、
請求項１乃至５のいずれか１項に記載の冷凍装置。
【請求項１０】
前記冷媒は、強燃性冷媒である、
請求項１乃至５のいずれか１項に記載の冷凍装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷凍装置、および臭気成分の供給方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、地球温暖化係数であるＧＷＰ（Global Warming Potential）値が低い冷媒として強燃性冷媒を冷媒回路に封入した冷凍装置が知られている。この種の冷凍装置は、冷媒回路からの冷媒の漏出を早期に認識して、冷媒の燃焼を回避することが重要となる。
【０００３】
特許文献１には、冷媒の他に、硫黄系着臭剤である臭気成分を冷媒回路に封入した冷凍サイクル装置が開示されている。冷媒回路からの冷媒の漏出に伴って臭気成分も一緒に漏出することで、周囲の人間が異常を認識して必要な対処を図ることが可能となる。
【先行技術文献】
【特許文献】
【０００４】
特許第７１６２７８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、冷凍装置を製造する製造工場において冷媒回路に臭気成分を充填する場合、冷媒回路から製造工場内に臭気成分が漏れると、製造工場の労働環境が悪化するリスクがある。
【０００６】
本開示は、装置の据え付け時に、冷媒回路内へ臭気成分を簡単に供給できる技術を提供する。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、冷媒を封入して、前記冷媒を循環させる冷媒回路を有する冷凍装置であって、前記冷媒回路には、臭気成分を収容した収容部が設けられており、前記収容部は、前記収容部の内外を隔てる隔壁部を有し、前記収容部は、前記隔壁部を開放する開放動作を行うことにより前記臭気成分を前記収容部の外部に放出させる。
【０００８】
上記によれば、冷凍装置は、臭気成分を収容した収容部を冷媒回路に備えることで、装置の据え付け時に冷媒回路内に臭気成分を簡単かつ円滑に供給することが可能となる。すなわち、収容部は、隔壁部に対する開放動作に基づいて収容部の外部に臭気成分を放出することで、この臭気成分を冷媒回路に供給できる。
【０００９】
また、前記開放動作は、前記隔壁部に対して圧力または熱を加えることである。
【００１０】
これにより、冷凍装置は、隔壁部を容易に開放して、収容部の外部に臭気成分を放出させることができる。
（【００１１】以降は省略されています）
