公開番号2025148910
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049261
出願日2024-03-26
発明の名称ベッド構造、及びベッド構造の製造方法
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F25B 21/00 20060101AFI20251001BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】メッシュ体を省略することが可能なベッド構造及びベッド構造の製造方法を提供する。

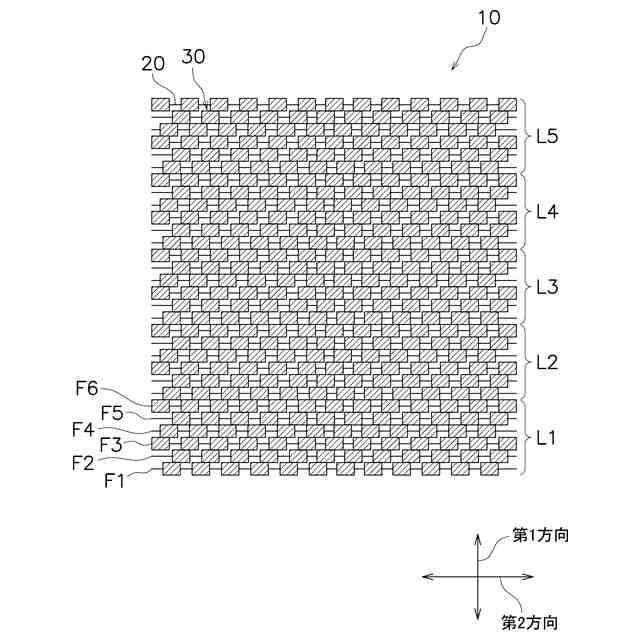

【解決手段】ベッド構造(10)は、流体が第1方向に通過する磁気冷凍システムに用いられるベッド構造である。第1方向及び第1方向と交差する第2方向には、磁気熱量効果を有する粒子が複数配置される。複数の粒子の間に、流体が通過する流路(30)が形成されるように、複数の粒子が互いに接着剤で接着されている。第1方向における粒子の密度は、第2方向における粒子の密度よりも大きい。
【選択図】図1
特許請求の範囲【請求項１】
流体が第１方向に通過する磁気冷凍システム（１００）に用いられるベッド構造であって、
前記第１方向及び前記第１方向と交差する第２方向には、磁気熱量効果を有する粒子（１）が複数配置され、
複数の前記粒子の間に、流体が通過する流路（３０）が形成されるように、複数の前記粒子が互いに接着剤（２０）で接着されており、
前記第１方向における前記粒子の密度は、前記第２方向における前記粒子の密度よりも大きい、ベッド構造（１０）。
続きを表示（約 1,000 文字）【請求項２】
複数の前記粒子は、同じ相転移温度を有する、
請求項１に記載のベッド構造。
【請求項３】
複数の前記粒子は、複数の相転移温度を有する、
請求項１に記載のベッド構造。
【請求項４】
複数の前記粒子は、
前記第１方向において複数の相転移温度を有するとともに、
前記第２方向において同じ相転移温度を有する、
請求項３に記載のベッド構造。
【請求項５】
複数の前記粒子の最大直径は、５０μｍ以上２５０μｍ以下である、
請求項１～４のいずれか１項に記載のベッド構造。
【請求項６】
平均空隙率は、４０％以上である、
請求項１～４のいずれか１項に記載のベッド構造。
【請求項７】

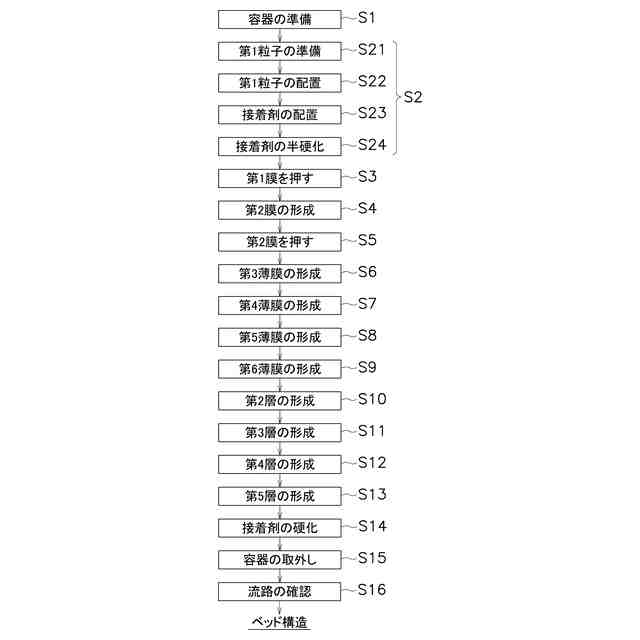

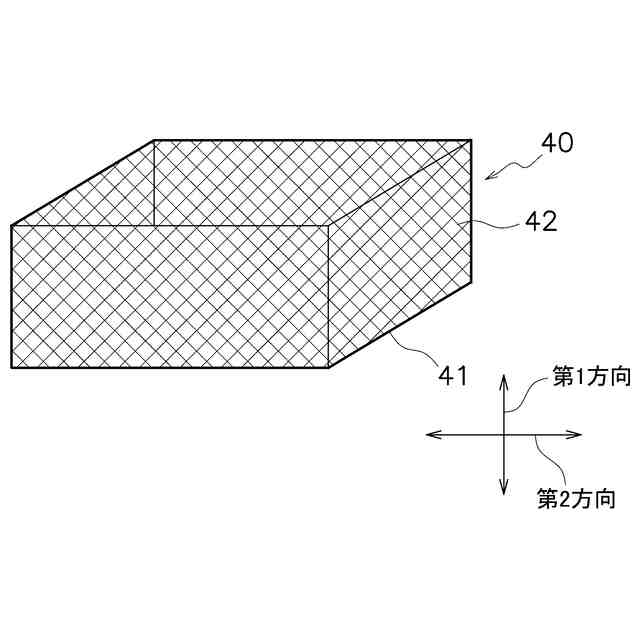

磁気冷凍システム（１００）に用いられるベッド構造（１０）の製造方法であって、

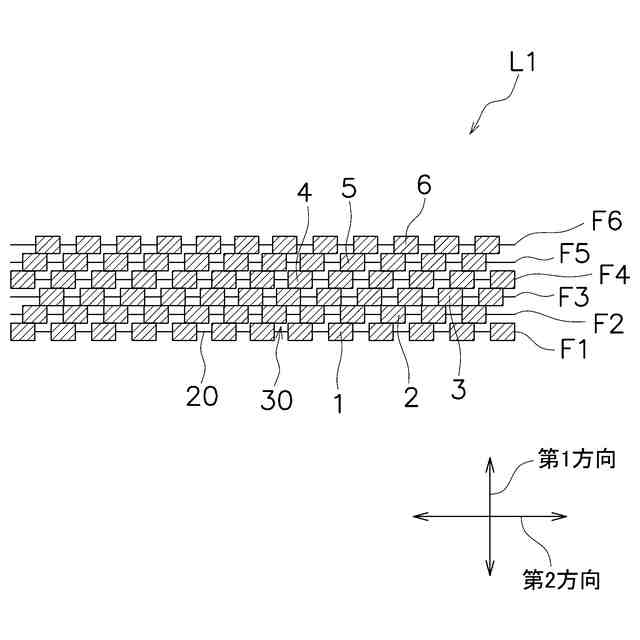

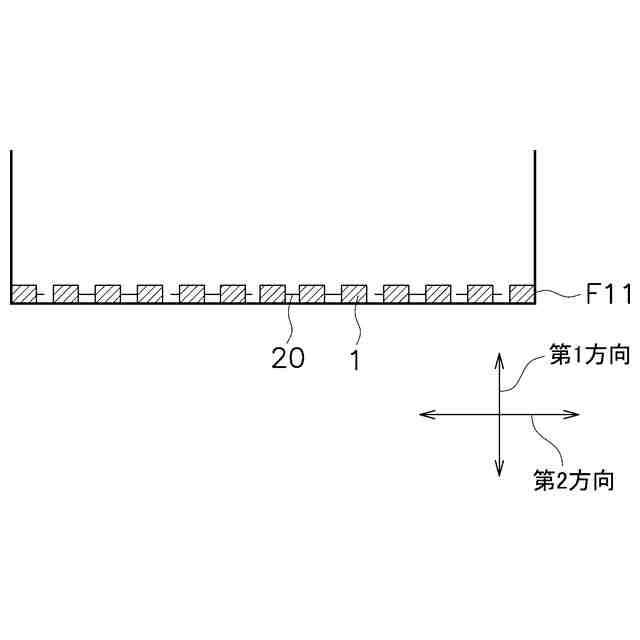

磁気熱量効果を有する複数の第１粒子（１）と、接着剤（２０）とを含む、第１膜（Ｆ１１）を形成する工程（Ｓ２）と、
前記第１膜を押して、前記第１膜の厚みを薄くする工程（Ｓ３）と、

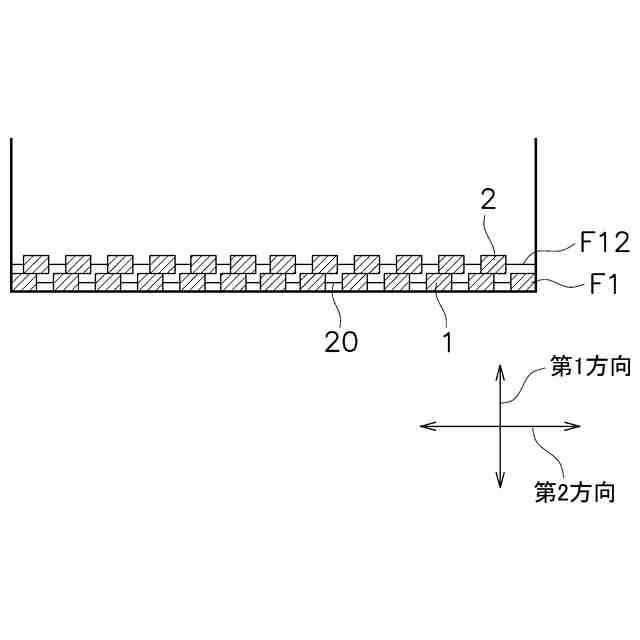

前記薄くした第１膜上に、磁気熱量効果を有する複数の第２粒子（２）と、接着剤（２０）とを含む、第２膜（Ｆ１２）を形成する工程（Ｓ４）と、
を備える、ベッド構造の製造方法。
【請求項８】
前記第１膜を形成する工程は、

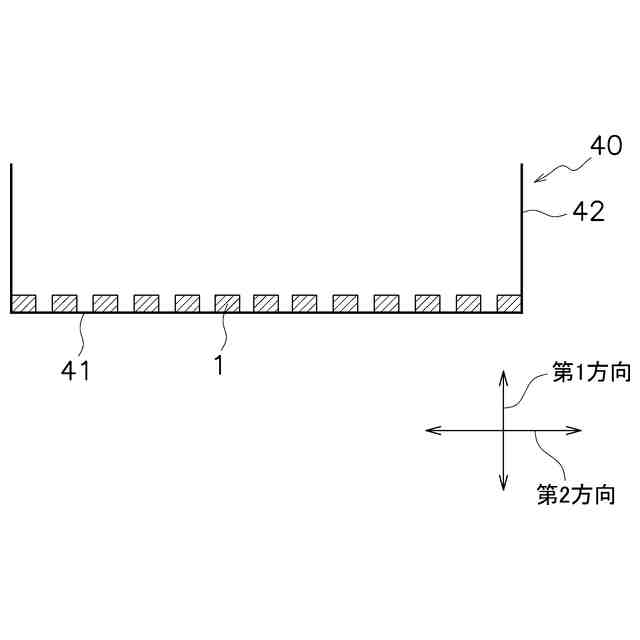

複数の前記第１粒子を配置する工程（Ｓ２２）と、

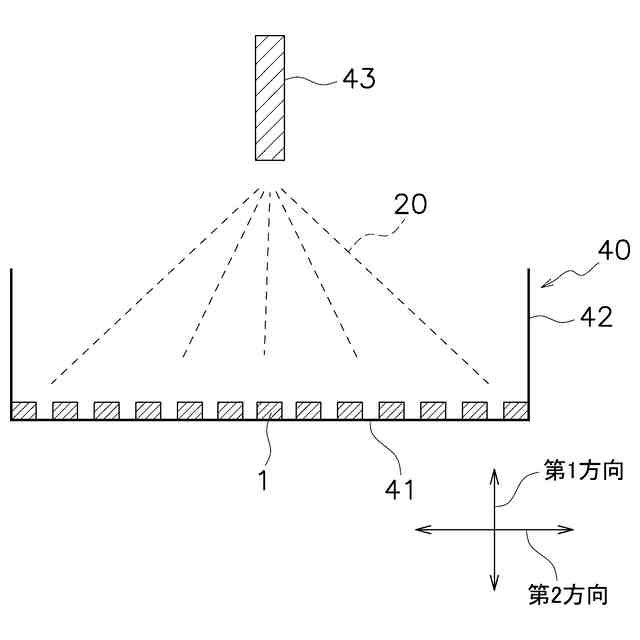

複数の第１粒子間に、接着剤を配置する工程（Ｓ２３）と、
を含む、
請求項７に記載のベッド構造の製造方法。
【請求項９】
前記第１膜を形成する工程は、
複数の前記第１粒子を配置する工程（Ｓ２２）と、
複数の前記第１粒子間に、接着剤を配置する工程（Ｓ２３）と、
前記接着剤を配置する工程後に、複数の前記第１粒子の上に、磁気熱量効果を有する複数の第３粒子（７）を配置する工程（Ｓ２５）と、
を含む、
請求項７に記載のベッド構造の製造方法。
【請求項１０】
前記薄くした第１膜の厚みは、前記第１粒子の最大厚みの２倍以下である、
請求項７または８に記載のベッド構造の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
ベッド構造、及びベッド構造の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、環境に配慮した冷凍技術として、能動的磁気冷凍（ＡＭＲ：Active Magnetic Regenerator）方式の磁気冷凍システムが知られている。ＡＭＲ方式の磁気冷凍システムは、特許文献１（特開２０２０－４６０８５号公報）に開示されているように、複数の枠体と、複数のメッシュ体と、を含む、ベッド構造を備えている。複数の枠体は、それぞれが磁気作業物質を収容して互いに重ねられる。複数のメッシュ体は、複数の枠体の間に設けられ、磁気作業物質に面する。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、特許文献１に開示の技術では、１つの枠体が収容する磁気作業物質は、他の枠体が収容する磁気作業物質と種類が異なる。このため、複数の種類の磁気作業物質を用いるベッド構造では、種類に対応したメッシュ体が必要になる。
【課題を解決するための手段】
【０００４】
第１観点に係るベッド構造は、流体が第１方向に通過する磁気冷凍システムに用いられるベッド構造である。第１方向及び第１方向と交差する第２方向には、磁気熱量効果を有する粒子が複数配置される。複数の粒子の間に、流体が通過する流路が形成されるように、複数の粒子が互いに接着剤で接着されている。第１方向における粒子の密度は、第２方向における粒子の密度よりも大きい。
【０００５】
第２方向に配置された複数の粒子が第１方向に押されることによって、厚みを薄くした膜を備えることで、第１方向における粒子の密度が第２方向における粒子の密度よりも大きい第１観点のベッド構造を実現できる。このため、第１観点のベッド構造では、流路に流体が通過しても、第１方向に粒子が移動することを抑制できる。したがって、第１観点のベッド構造は、粒子が第１方向に移動することを抑制するメッシュ体を省略することが可能である。
【０００６】
第２観点に係るベッド構造は、第１観点に係るベッド構造であって、複数の粒子は、同じ相転移温度を有する。
【０００７】
第２観点のベッド構造のように、同じ相転移温度を有する、複数の粒子を備えてもよい。
【０００８】
第３観点に係るベッド構造は、第１観点に係るベッド構造であって、複数の粒子は、複数の相転移温度を有する。
【０００９】
第３観点のベッド構造のように、複数の相転移温度を有する、複数の粒子を備えてもよい。
【００１０】
第４観点に係るベッド構造は、第３観点に係るベッド構造であって、複数の粒子は、第１方向において複数の相転移温度を有するとともに、第２方向において同じ相転移温度を有する。
（【００１１】以降は省略されています）
