公開番号2025154800
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057993
出願日2024-03-29
発明の名称紫外線照射ユニット、及び空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類B01J 19/12 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】光源に対してレンズが位置ずれすることを抑制する。
【解決手段】紫外線照射ユニットは、紫外線を照射する光源(61)と、前記光源(61)が固定される基板(62)と、前記光源(61)に対向配置されるレンズ(631)と、前記基板(62)又は前記基板(62)に固定される第1固定部材に固定され、前記レンズ(631)を支持するレンズ支持部(632)とを含むレンズ部材(63)と、前記基板(62)に対して前記レンズ支持部(632)を位置決めする第1位置決め機構(66)とを備え、前記第1位置決め機構(66)は、前記基板(62)又は前記第1固定部材に配置される複数の第1係合部(66a)と、前記レンズ支持部(632)に配置される複数の第2係合部(66b)とを含み、前記複数の第1係合部(66a)が、それぞれ、前記複数の第2係合部(66b)と係合する。
【選択図】図5
特許請求の範囲【請求項１】
紫外線を照射する光源（61）と、
前記光源（61）が固定される基板（62）と、
前記光源（61）に対向配置されるレンズ（631）と、前記基板（62）又は前記基板（62）に固定される第１固定部材に固定され、前記レンズ（631）を支持するレンズ支持部（632）とを含むレンズ部材（63）と、
前記基板（62）に対して前記レンズ支持部（632）を位置決めする第１位置決め機構（66）と
を備え、
前記第１位置決め機構（66）は、前記基板（62）又は前記第１固定部材に配置される複数の第１係合部（66a）と、前記レンズ支持部（632）に配置される複数の第２係合部（66b）とを含み、
前記複数の第１係合部（66a）が、それぞれ、前記複数の第２係合部（66b）と係合する、紫外線照射ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記レンズ支持部（632）の内側の空間（SA）の断面積がテーパ状に縮小する、請求項１に記載の紫外線照射ユニット。
【請求項３】
前記レンズ部材（63）と前記基板（62）との間の空間（SB）が密閉され、前記空間（SB）に前記光源（61）が配置される、請求項１又は請求項２に記載の紫外線照射ユニット。
【請求項４】
前記基板（62）又は前記基板（62）に固定される第２固定部材に固定され、前記光源（61）からの紫外線を反射するリフレクタ（64）と、
前記基板（62）に対して前記リフレクタ（64）を位置決めする第２位置決め機構（67）と
を備える、請求項１又は請求項２に記載の紫外線照射ユニット。
【請求項５】
前記第２位置決め機構（67）は、前記基板（62）又は前記第２固定部材に配置される複数の第３係合部（67a）と、前記リフレクタ（64）に配置される複数の第４係合部（67b）とを含み、
前記複数の第３係合部（67a）が、それぞれ、前記複数の第４係合部（67b）と係合する、請求項４に記載の紫外線照射ユニット。
【請求項６】
前記リフレクタ（64）の内側に、前記レンズ部材（63）が配置される、請求項４に記載の紫外線照射ユニット。
【請求項７】
前記第１位置決め機構（66）と前記第２位置決め機構（67）とは、互いに異なる形状を有し、又は互いに異なる寸法を有する、請求項４に記載の紫外線照射ユニット。
【請求項８】
前記光源（61）と前記レンズ（631）との対向方向（Z）において前記レンズ支持部（632）の長さをａとし、前記基板（62）から前記光源（61）の発光面までの距離をαとし、前記光源（61）から紫外線の照射対象物（70）までの距離をＬとし、前記発光面の直径又は前記発光面の一辺の長さをＸとした場合、数１の関係が成り立つ、請求項１又は請求項２に記載の紫外線照射ユニット。
（数１）
ＬＸ／（７０＋Ｘ）＋α≦ａ≦ＬＸ／（２０＋Ｘ）＋α
【請求項９】
前記レンズ（631）（631）の縁部（631a）には前記レンズ支持部（632）の端部（632a）が位置する、請求項１又は請求項２に記載の紫外線照射ユニット。
【請求項１０】
請求項１又は請求項２に記載の紫外線照射ユニットと、
室内機（30）又は室外機（20）のケーシング（20a,31）と
を備え、
前記紫外線照射ユニットが前記ケーシング（20a,31）の内部に配置される、空気調和装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、紫外線照射ユニット、及び空気調和装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、紫外線照射装置を開示する。特許文献１の紫外線照射装置は、紫外線を放出する紫外線発光ダイオードと、前記紫外線発光ダイオードから放出される紫外線の配光を平行光に変換するレンズと、紫外線を鏡面反射する平面状の反射面を有する反射部材とを、前記紫外線発光ダイオードが放出する紫外線の光軸の上に順次配置する。特許文献１の紫外線照射装置は、空気調和装機用室内機の内部に紫外線を照射して、空気調和装機用室内機の内部の空気中の細菌やウィルスを不活化する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６０２９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、紫外線発光ダイオード（光源）に対してレンズが位置がずれている場合、照射対象物への集光が効果的に行えず、空気中の細菌やウィルスを不活化する効果が低減する。
【０００５】
本開示の目的は、光源に対してレンズが位置ずれすることを抑制することである。
【課題を解決するための手段】
【０００６】
第１の態様は、紫外線照射ユニットを対象とする。紫外線照射ユニットは、紫外線を照射する光源（61）と、前記光源（61）が固定される基板（62）と、前記光源（61）に対向配置されるレンズ（631）と、前記基板（62）又は前記基板（62）に固定される第１固定部材に固定され、前記レンズ（631）を支持するレンズ支持部（632）とを含むレンズ部材（63）と、前記基板（62）に対して前記レンズ支持部（632）を位置決めする第１位置決め機構（66）とを備え、前記第１位置決め機構（66）は、前記基板（62）又は前記第１固定部材に配置される複数の第１係合部（66a）と、前記レンズ支持部（632）に配置される複数の第２係合部（66b）とを含み、前記複数の第１係合部（66a）が、それぞれ、前記複数の第２係合部（66b）と係合する。
【０００７】
第１の態様では、光源（61）に対してレンズ（631）が位置ずれすることを抑制することができる。
【０００８】

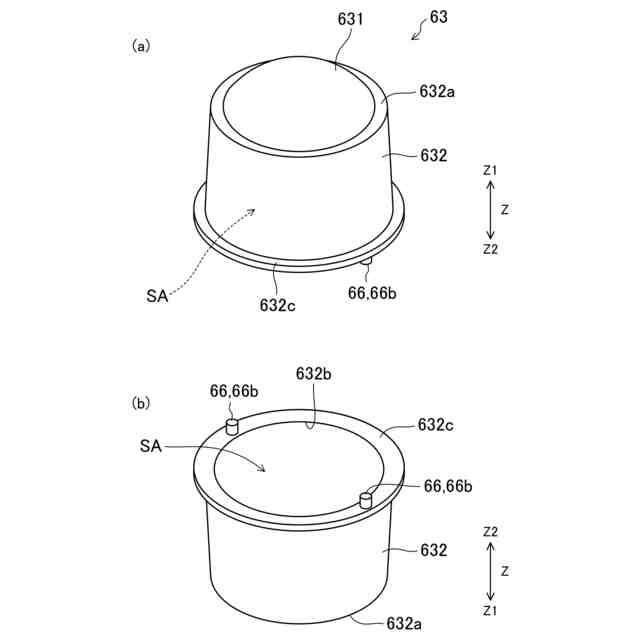

第２の態様は、第１の態様において、前記レンズ支持部（632）の内側の空間（SA）の断面積がテーパ状に縮小する。
【０００９】
第２の態様では、レンズ部材（63）を容易に製造できる。
【００１０】
第３の態様は、第１又は第２の態様において、前記レンズ部材（63）と前記基板（62）との間の空間（SB）が密閉され、前記空間（SB）に前記光源（61）が配置される。
（【００１１】以降は省略されています）
