発明の名称露光ヘッド及び画像形成装置
出願人キヤノン株式会社
代理人個人,個人
主分類B41J 2/447 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】有機発光素子を用いた露光ヘッドによる露光に起因して感光体で効率良く電荷発生できる露光ヘッドを提供する。
【解決手段】有機発光素子を有する露光ヘッドであって、有機発光素子は、第一電極と、第二電極と、第一電極と第二電極との間に配置された有機化合物層と、第二電極を覆う保護層と、を有し、有機化合物層は、発光層を有し、露光ヘッドから出射する露光スペクトル41におけるピーク数は、発光層に含まれる発光材料のPLスペクトル40におけるピーク数より多い。
【選択図】図4
特許請求の範囲【請求項１】
有機発光素子を有する露光ヘッドであって、
前記有機発光素子は、第一電極と、第二電極と、前記第一電極と前記第二電極との間に配置された有機化合物層と、前記第二電極を覆う保護層と、を有し、
前記有機化合物層は、発光層を有し、
前記露光ヘッドから出射する露光スペクトルにおけるピーク数は、前記発光層に含まれる発光材料のＰＬスペクトルにおけるピーク数より多いことを特徴とする露光ヘッド。
続きを表示（約 860 文字）【請求項２】
前記有機発光素子は、前記第一電極と前記第二電極とで光共振器構造を構成することを特徴とする請求項１に記載の露光ヘッド。
【請求項３】
前記ＰＬスペクトルは、２つのピークを有することを特徴とする請求項１または２に記載の露光ヘッド。
【請求項４】
前記露光スペクトルは、５つ以上のピークを有することを特徴とする請求項３に記載の露光ヘッド。
【請求項５】
前記有機化合物層は、さらに、前記第一電極と前記発光層との間に位置する第一有機化合物層と、前記発光層と前記第二電極との間に位置する第二有機化合物層とを有し、
前記第一電極が反射電極であり、前記第二電極が光取り出し電極であり、
前記第一有機化合物層の層厚は、前記第二有機化合物層の層厚よりも小さいことを特徴とする請求項１または２に記載の露光ヘッド。
【請求項６】
前記第二有機化合物層の光吸収スペクトルにおける最も長波長なピーク波長は、前記第一有機化合物層の光吸収スペクトルにおける最も長波長なピーク波長よりも、前記ＰＬスペクトルの最大発光ピーク波長から遠いことを特徴とする請求項５に記載の露光ヘッド。
【請求項７】
前記保護層は、窒化シリコンを含むことを特徴とする請求項１または２に記載の露光ヘッド。
【請求項８】
前記保護層は、窒化シリコンを有する層の上に、酸化アルミニウムを有する層を有することを特徴とする請求項１または２に記載の露光ヘッド。
【請求項９】
前記有機発光素子は、不透過性の基板上に配されたトップエミッション型素子構造を有することを特徴とする請求項１または２に記載の露光ヘッド。
【請求項１０】
感光体と、前記感光体を露光する露光ヘッドと、を有し、
前記露光ヘッドは、請求項１または２に記載の露光ヘッドであることを特徴とする画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、露光ヘッド及び画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電子写真方式を用いた画像形成装置で使用される感光ドラム（以下、「ドラム形状の電子写真感光体」または「感光体」ともいう）は、複写機、ファクシミリ装置、プリンタとして広く一般に利用されている。このような電子写真装置は、露光ヘッド（プリントヘッド）を備えた画像形成装置であり、複数の発光素子を備える。発光素子としては、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を用いたものや、有機発光素子（ＯＬＥＤ：ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を用いたものがある。これら複数の発光素子から照射される光によって、感光体ドラムを露光し、感光体ドラムに形成された潜像に対応する画像を記録紙にプリントする。
特許文献１には、有機発光素子を用いた露光ヘッドが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１００４７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載の露光ヘッドは、ボトムエミッション構造を用いており、さらなる効率の改善が求められる。
本発明は、有機発光素子を用いた露光ヘッドによる露光に起因して感光体で効率良く電荷発生できる露光ヘッド及び画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の露光ヘッドは、有機発光素子を有する露光ヘッドであって、
前記有機発光素子は、第一電極と、第二電極と、前記第一電極と前記第二電極との間に配置された有機化合物層と、前記第二電極を覆う保護層と、を有し、
前記有機化合物層は、発光層を有し、
前記露光ヘッドから出射する露光スペクトルにおけるピーク数は、前記発光層に含まれる発光材料のＰＬスペクトルにおけるピーク数より多いことを特徴とする。
【発明の効果】
【０００６】
本発明によれば、感光体で効率良く電荷発生させることができる。
【図面の簡単な説明】
【０００７】
本発明の画像形成装置の一例を示す図である。
本発明の画像形成装置の他の例を示す図である。
有機発光素子の構造の一例を説明する縦方向断面図である。

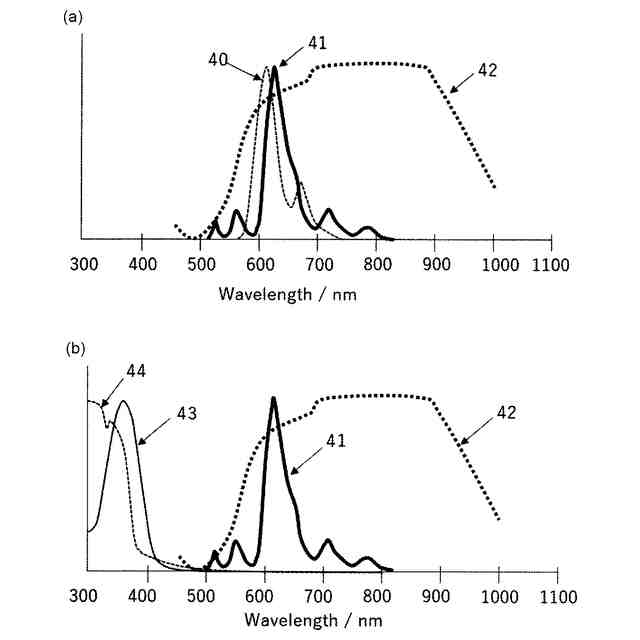

本発明の露光ヘッドのスペクトルの一例を示す図である。
本実施形態の露光ヘッドに使用可能な発光デバイスの一形態を示す概略図である。
（ａ）はヘッド基板の概略斜視図、（ｂ）はヘッド基板に設けられた複数の発光素子の配列を示す図、（ｃ）は（ｂ）の一部の拡大図である。
本発明の感光体の層構成の一例を示す図である。
【発明を実施するための形態】
【０００８】
本発明の画像形成装置は、感光体（感光ドラム）と、感光体を露光する露光ヘッド（プリントヘッド）とを有する。そして、本発明の露光ヘッドは、有機発光素子（ＯＬＥＤ：ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）を有する。
【０００９】
図１に、本発明の画像形成装置の一例を示す。図１（ａ）は、本発明の一実施形態に係る画像形成装置の一例を示す模式図である。画像形成装置４００は電子写真方式の画像形成装置であり、感光体２７、露光ヘッド２８、帯電部３０、現像部３１、転写器３２、搬送ローラー３３、定着器３５を有する。露光ヘッド２８から光２９が照射され、感光体２７の表面に静電潜像が形成される。この露光ヘッド２８が有機発光素子を有する。現像部３１はトナー等を有する。帯電部３０は感光体２７を帯電させる。転写器３２は現像された画像を記録媒体３４に転写する。搬送ローラー３３は記録媒体３４を搬送する。記録媒体３４は例えば紙である。定着器３５は記録媒体３４に形成された画像を定着させる。
【００１０】
図１（ｂ）および図１（ｃ）は、露光ヘッド２８を示す図であり、発光部３６が長尺状の基板に複数配置されている様子を示す模式図である。矢印３７は、感光体の軸に平行な方向であり、有機発光素子が配列されている列方向を表す。この列方向は、感光体２７が回転する軸の方向と同じである。この方向は感光体２７の長軸方向と呼ぶこともできる。図１（ｂ）は発光部３６を感光体２７の長軸方向に沿って配置した形態である。図１（ｃ）は、図１（ｂ）とは異なる形態であり、第一の列と第二の列のそれぞれにおいて発光部３６が列方向に交互に配置されている形態である。第一の列と第二の列は行方向に異なる位置に配置されている。第一の列は、複数の発光部３６が間隔をあけて配置されている。第二の列は、第一の列の発光部３６同士の間隔に対応する位置に発光部３６を有する。すなわち、行方向にも、複数の発光部３６が間隔をあけて配置されている。図１（ｃ）の配置は、たとえば格子状に配置されている状態、千鳥格子に配置されている状態、あるいは市松模様と言い換えることもできる。
（【００１１】以降は省略されています）
