公開番号2025153952
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056691
出願日2024-03-29
発明の名称ウェイクアップタイマ回路、無線IC、及びウェイクアップタイマ回路の制御方法
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G06F 1/3228 20190101AFI20251002BHJP(計算;計数)
要約【課題】受信頻度が時間帯によって異なる場合であっても、受信電波を確認する精度を低下させることなく、消費電力を低減する。

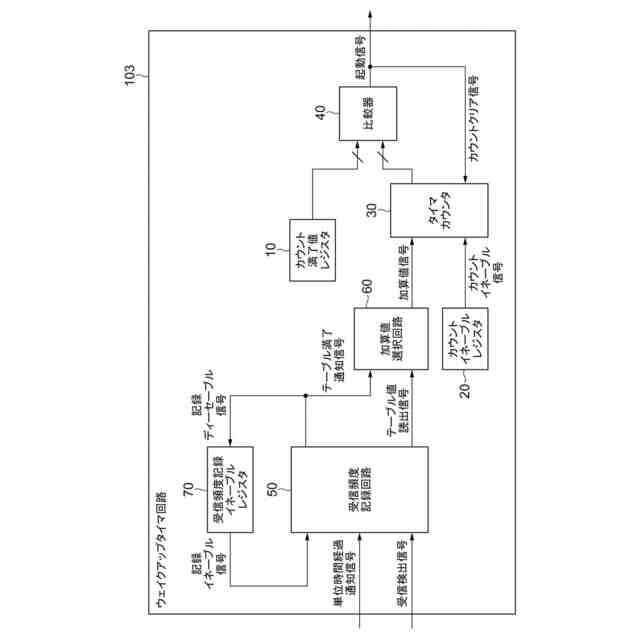

【解決手段】ウェイクアップタイマ回路103は、単位時間毎に受信電波を検出する頻度である受信頻度を記録する受信頻度記録回路50と、単位時間毎の受信頻度に応じて、加算値信号を変化させる加算値選択回路60と、加算値信号に応じて、カウント値をインクリメントするタイマカウンタ30と、カウント値と予め定めたカウント満了値とを比較し、カウント値がカウント満了値以上になった場合に、起動信号を出力する比較器40と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
単位時間毎に受信電波を検出する頻度である受信頻度を記録する受信頻度記録回路と、
前記単位時間毎の受信頻度に応じて、加算値信号を変化させる加算値選択回路と、
前記加算値信号に応じて、カウント値をインクリメントするタイマカウンタと、
前記カウント値と予め定めたカウント満了値とを比較し、前記カウント値が前記カウント満了値以上になった場合に、起動信号を出力する比較器と、
を備えたウェイクアップタイマ回路。
続きを表示（約 1,400 文字）【請求項２】

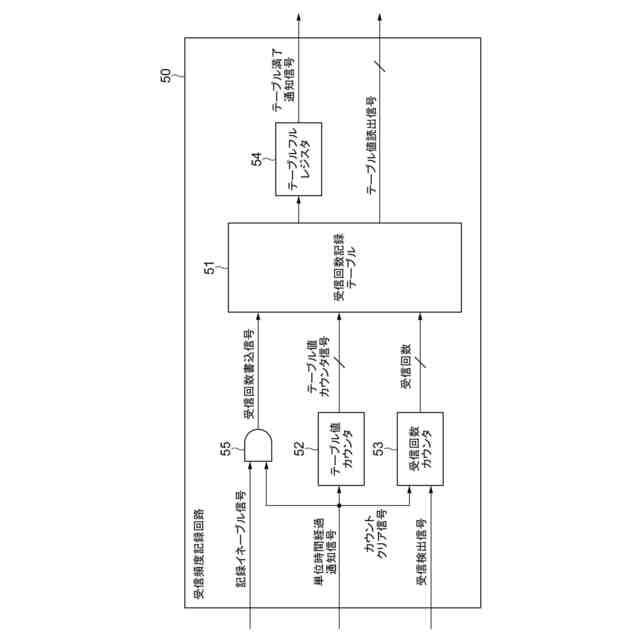

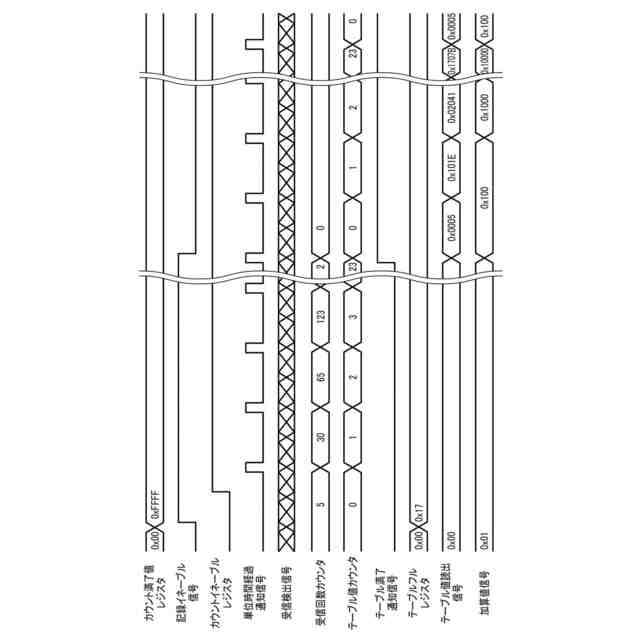

前記受信頻度記録回路は、
単位時間の経過を通知する信号である単位時間経過通知信号が入力されると、カウントしたテーブル値を示すテーブル値カウンタ信号を出力するテーブル値カウンタと、
受信電波を検出したことを示す受信検出信号及び前記単位時間経過通知信号を入力し、単位時間当たりの受信電波の受信回数を出力する受信回数カウンタと、
前記テーブル値カウンタから入力される前記テーブル値カウンタ信号に応じて、前記受信回数カウンタから入力される前記受信回数を示すテーブル値読出信号を出力する受信回数記録テーブルと、
予め設定された分のデータが前記受信回数記録テーブル内に格納された場合に、テーブル満了通知信号を出力するテーブルフルレジスタと、
を含む、
請求項１に記載のウェイクアップタイマ回路。
【請求項３】

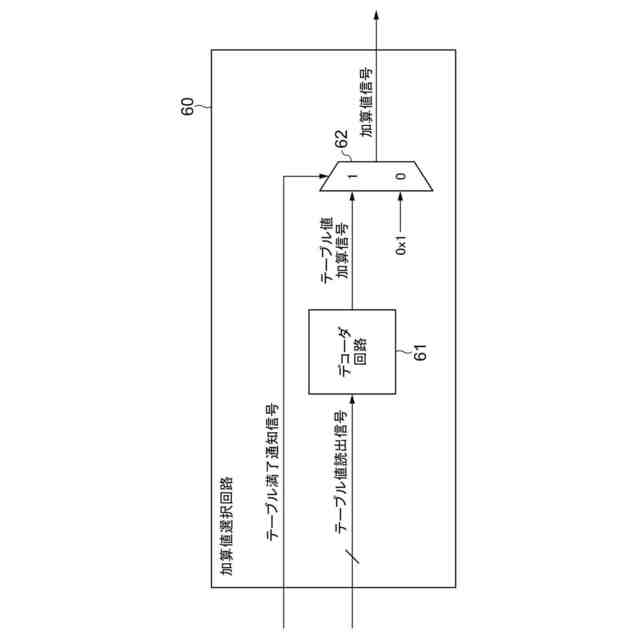

前記加算値選択回路は、
前記受信回数記録テーブルから入力される前記テーブル値読出信号に応じて、テーブル値加算信号を出力するデコーダ回路と、
前記テーブルフルレジスタから入力される前記テーブル満了通知信号がＨｉｇｈの場合に、前記デコーダ回路から入力される前記テーブル値加算信号を加算値信号として選択するセレクタ回路と、
を含む、
請求項２に記載のウェイクアップタイマ回路。
【請求項４】

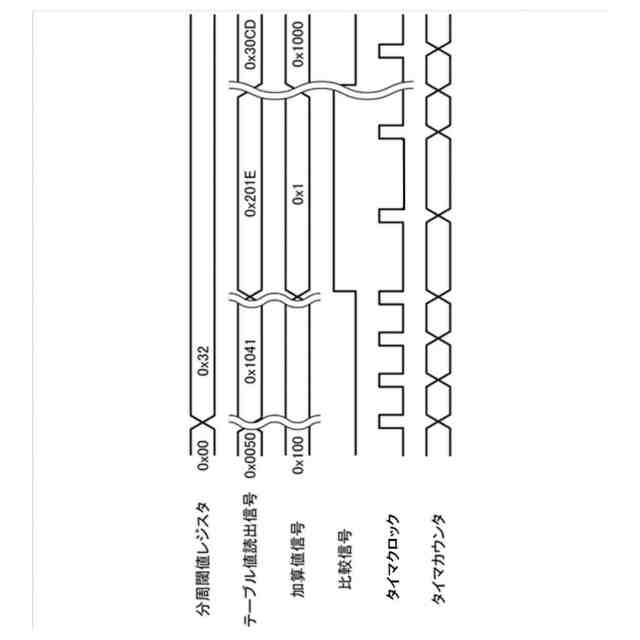

前記加算値選択回路は、
前記受信回数記録テーブルから入力される前記テーブル値読出信号に応じて、テーブル値加算信号を出力するデコーダ回路と、
閾値が設定された分周閾値レジスタと、
前記テーブル値読出信号の受信回数と、前記分周閾値レジスタに設定された閾値とを比較し、前記受信回数が前記閾値未満である場合に、比較信号を出力する比較器と、
前記比較器から入力される前記比較信号がＨｉｇｈの場合に、前記デコーダ回路から入力される前記テーブル値加算信号を加算値信号として選択する第１セレクタ回路と、
タイマカウンタクロックを入力し、前記タイマカウンタクロックが示すタイマクロックを分周した分周後のタイマクロックを出力するフリップフロップ回路と、
前記比較器から入力される前記比較信号がＨｉｇｈの場合に、前記フリップフロップ回路から入力される分周後のタイマクロックを選択する第２セレクタ回路と、
を含む、
請求項２に記載のウェイクアップタイマ回路。
【請求項５】

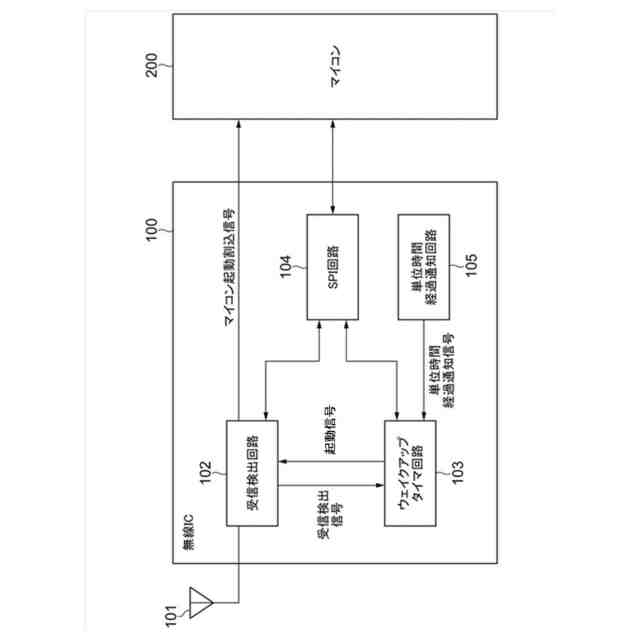

請求項１～請求項４の何れか１項に記載のウェイクアップタイマ回路と、
受信電波を検出したことを示す受信検出信号を前記ウェイクアップタイマ回路に出力する受信検出回路と、
単位時間の経過を通知する信号である単位時間経過通知信号を前記ウェイクアップタイマ回路に出力する単位時間経過通知回路と、
を備えた無線ＩＣ。
【請求項６】

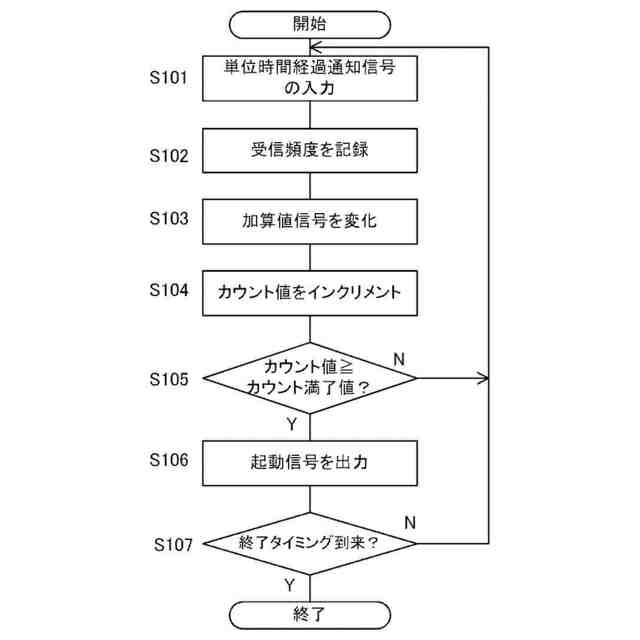

ウェイクアップタイマ回路が、
単位時間毎に受信電波を検出する頻度である受信頻度を記録し、
前記単位時間毎の受信頻度に応じて、加算値信号を変化させ、
前記加算値信号に応じて、カウント値をインクリメントし、
前記カウント値と予め定めたカウント満了値とを比較し、前記カウント値が前記カウント満了値以上になった場合に、起動信号を出力する、
ウェイクアップタイマ回路の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ウェイクアップタイマ回路、無線ＩＣ、及びウェイクアップタイマ回路の制御方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
無線ＩＣ（ＩｎｔｅｇｒａｔｅｄＣｉｒｃｕｉｔ）には、消費電力を低減するためにウェイクアップタイマ回路を搭載しているものがある（例えば、特許文献１を参照）。このウェイクアップタイマ回路は、スリープ状態にあるマイクロコンピュータ（以下、「マイコン」という。）に対し割込信号を出力し、間欠的に受信電波の有無を確認することで消費電力の低減を図る回路である。停止状態にある無線ＩＣは、ウェイクアップタイマ回路に設定した時間になると、送受信可能な状態となり、事前に設定された処理を実施すると再び停止状態に入る。ウェイクアップ後に受信可能状態になるように予め設定しておけば、ウェイクアップ後に電波を受信可能な状態となり、受信電波が存在するとマイコンへ割り込み通知を行う。
【０００３】

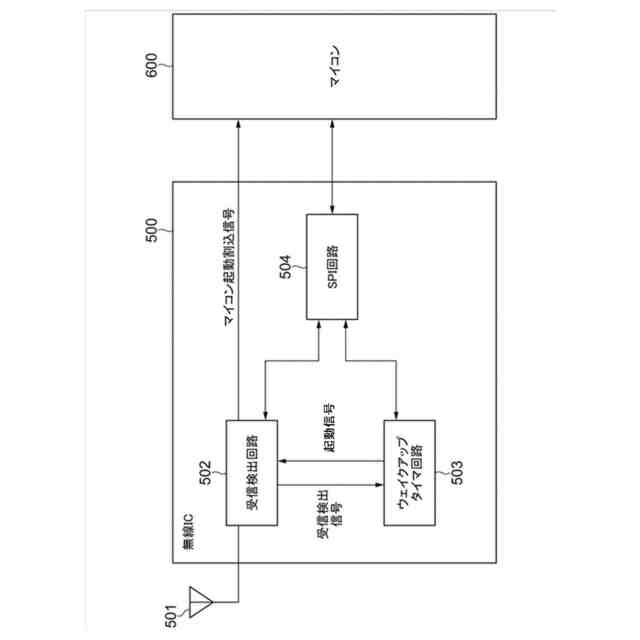

図９は、従来の無線通信機の構成を示すブロック図である。図９に示す無線通信機は、無線ＩＣ５００と、マイコン６００と、を備えている。
【０００４】
無線ＩＣ５００は、アンテナ５０１と、受信検出回路５０２と、ウェイクアップタイマ回路５０３と、ＳＰＩ（ＳｅｒｉａｌＰｅｒｉｐｈｅｒａｌＩｎｔｅｒｆａｃｅ）回路５０４と、を備えている。受信検出回路５０２及びウェイクアップタイマ回路５０３の各々は、ＳＰＩ回路５０４を介してマイコン６００と接続される。受信検出回路５０２は受信検出信号をウェイクアップタイマ回路５０３に出力し、ウェイクアップタイマ回路５０３は起動信号を受信検出回路５０２に出力する。マイコン６００は低消費電力化のため通常はスリープ状態とされ、受信検出回路５０２からのマイコン起動割込信号で起動する。
【０００５】
図１０は、従来のウェイクアップタイマ回路５０３の構成を示すブロック図である。図１０に示すウェイクアップタイマ回路５０３は、カウント満了値レジスタ７０１と、カウントイネーブルレジスタ７０２と、タイマカウンタ７０３と、比較器７０４と、を備えている。
【０００６】
ウェイクアップタイマ回路５０３の動作を説明する。レジスタ制御はマイコン６００がＳＰＩ回路５０４を介して行う。まず、カウント満了値レジスタ７０１にウェイクアップするカウント満了値を設定する。次に、カウントイネーブルレジスタ７０２をセットすると、カウントイネーブル信号がタイマカウンタ７０３へ出力され、カウントイネーブル信号がセットされている間、タイマカウンタ７０３がインクリメント動作を始める。カウント値は比較器７０４により適宜カウント満了値レジスタ７０１のカウント満了値と比較され、比較器７０４はカウント値がカウント満了値以上になると起動信号を出力し、同時にタイマカウンタ７０３へカウントクリア信号を出力する。カウントクリア信号によってタイマカウンタ７０３のカウント値は０に戻る。タイマカウンタ７０３のカウント値が０になると比較器７０４からの起動信号は無効となる。
【先行技術文献】
【特許文献】
【０００７】
特開２０２１－１０６３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述した従来の回路構成の場合、初期段階では受信頻度がわからないためウェイクアップ周期を短く設定しておき、後から受信頻度に応じたウェイクアップ周期を設定する必要がある。しかしながら、受信頻度は一日の中でも異なるため、受信頻度が高い時間帯にはマイコンによりウェイクアップ周期を短く設定し、受信頻度が低い時間帯にはマイコンによりウェイクアップ周期を長く設定するなどの方法を取る場合がある。この場合、マイコンが常に時間を確認してウェイクアップ周期を設定しに行く必要があり、結果的にマイコンの動作時間は増加してしまう。このため更なる低消費電力化が望まれる。
【０００９】
本発明は、上述の事情に鑑みてなされたものであり、受信頻度が時間帯によって異なる場合であっても、受信電波を確認する精度を低下させることなく、消費電力を低減することができるウェイクアップタイマ回路、無線ＩＣ、及びウェイクアップタイマ回路の制御方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するために、本発明に係るウェイクアップタイマ回路は、単位時間毎に受信電波を検出する頻度である受信頻度を記録する受信頻度記録回路と、前記単位時間毎の受信頻度に応じて、加算値信号を変化させる加算値選択回路と、前記加算値信号に応じて、カウント値をインクリメントするタイマカウンタと、前記カウント値と予め定めたカウント満了値とを比較し、前記カウント値が前記カウント満了値以上になった場合に、起動信号を出力する比較器と、を備える。
（【００１１】以降は省略されています）
