公開番号2025153350
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055792
出願日2024-03-29
発明の名称異常検知システム
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G01R 31/00 20060101AFI20251002BHJP(測定;試験)
要約【課題】LDO(低ドロップアウト)レギュレータを電源回路として備えるLSIにおける異常の発生を検知できる異常検知システムを提供する
【解決手段】LDOレギュレータと、前記LDOレギュレータの出力電圧と、前記LDOレギュレータの最終出力電圧より低い所定の閾値電圧とを比較するコンパレータと、前記LDOレギュレータが正常に動作する場合の最終出力電圧に到達する第1時点より前のタイミング及び前記第1時点の後のタイミングで、前記コンパレータにおける比較結果を用いて前記LDOレギュレータの異常の有無を判定する結果判定部と、を備える、異常検知システムが提供される。

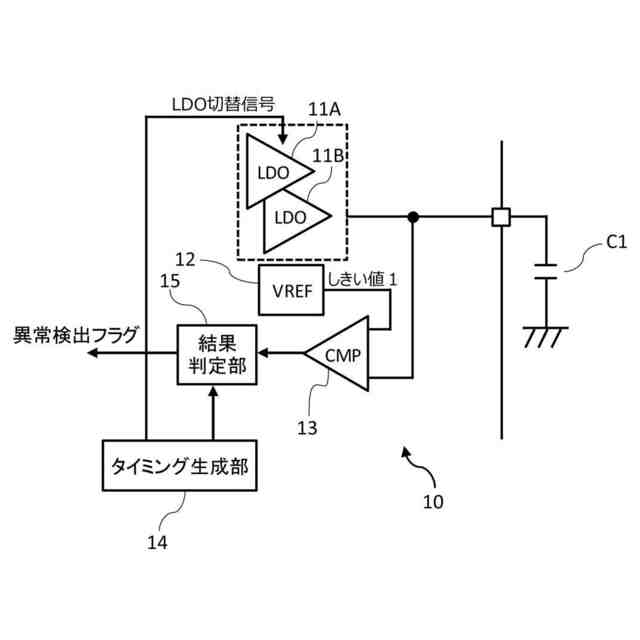

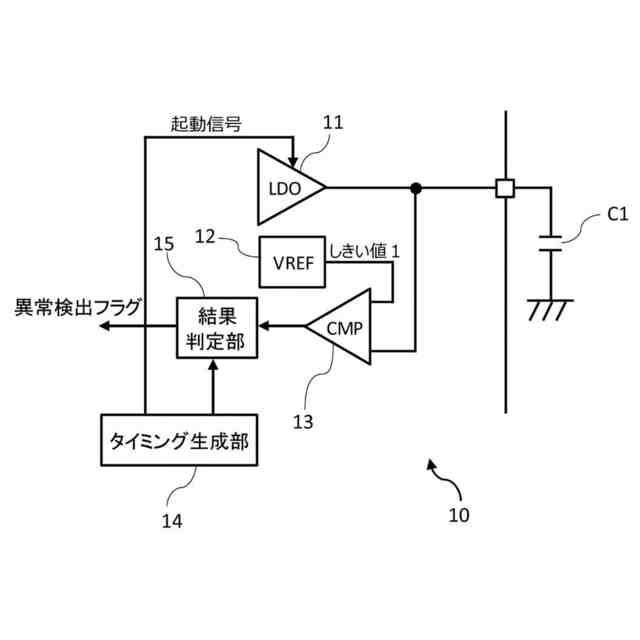

【選択図】図1
特許請求の範囲【請求項１】
ＬＤＯ（低ドロップアウト）レギュレータと、
前記ＬＤＯレギュレータの出力電圧と、前記ＬＤＯレギュレータの最終出力電圧より低い所定の閾値電圧とを比較するコンパレータと、

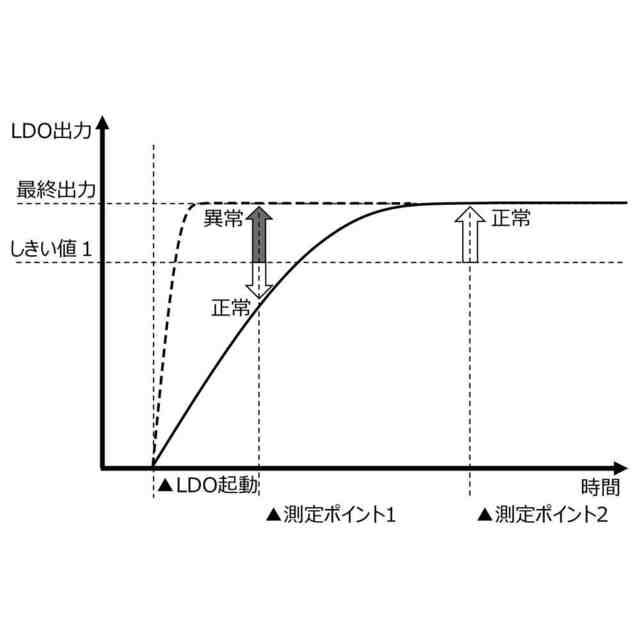

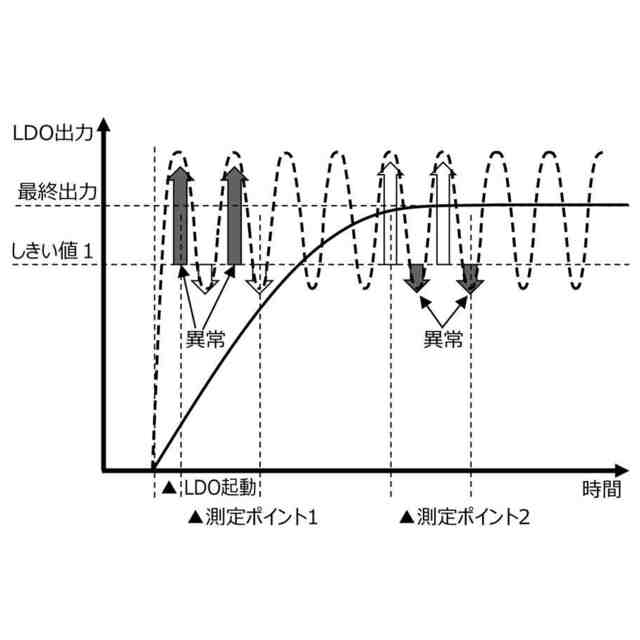

前記ＬＤＯレギュレータが正常に動作する場合の最終出力電圧に到達する第１時点より前のタイミング及び前記第１時点の後のタイミングで、前記コンパレータにおける比較結果を用いて前記ＬＤＯレギュレータの異常の有無を判定する結果判定部と、
を備える、異常検知システム。
続きを表示（約 400 文字）【請求項２】
前記結果判定部は、第１時点より前のタイミング及び前記第１時点の後のタイミングで、それぞれ複数回、前記ＬＤＯレギュレータの異常の有無を判定する、請求項１に記載の異常検知システム。
【請求項３】
前記結果判定部は、前記ＬＤＯレギュレータが動作状態に切り替わってから、前記ＬＤＯレギュレータの異常の有無の判定を開始する、請求項１に記載の異常検知システム。
【請求項４】
前記結果判定部は、前記第１時点より後の、実動作電流より大きなテスト電流が流れる第２時点の後のタイミングで、前記コンパレータにおける比較結果を用いて前記ＬＤＯレギュレータの異常の有無を判定する、請求項１に記載の異常検知システム。
【請求項５】
前記第１時点より前の閾値電圧と前記第２時点より後の閾値電圧とは異なる電圧である、請求項４に記載の異常検知システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、異常検知システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
レギュレータの一種として、抵抗や半導体素子の電圧降下を利用して、電圧が安定した電源を供給する安定化電源回路（例えば、リニアレギュレータ）が知られている。安定化電源回路の中でも、リニアレギュレータとして低い入出力間電位差でも動作し、デジタルで制御するデジタル制御ＬＤＯ（低ドロップアウト）レギュレータが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２０１７３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＬＤＯレギュレータを電源回路として用いる場合、ＬＳＩ（大規模集積回路）に外付けするコンデンサが必要となる。電源回路を組み込んだ商品の出荷テスト時は、実動作等を用いて接続テストが行われる。しかし、商品出荷後にＬＳＩ端子またはコンデンサの半田剥がれやクラックによりＬＳＩとコンデンサとの導通が切断された場合、ＬＤＯの異常発振や出力低下などで異常な動作となる。
【０００５】
本開示は、上記の点に鑑みてなされたものであり、ＬＤＯレギュレータを電源回路として備えるＬＳＩにおける異常の発生を検知できる異常検知システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】

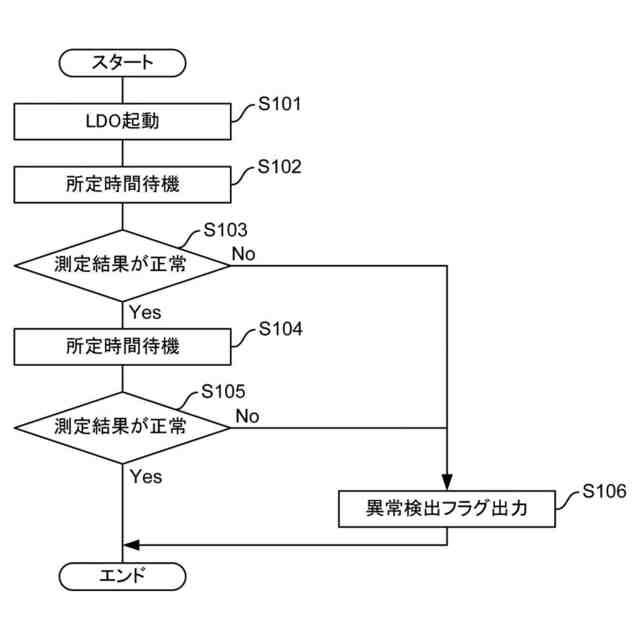

本開示のある観点によれば、ＬＤＯ（低ドロップアウト）レギュレータと、前記ＬＤＯレギュレータの出力電圧と、前記ＬＤＯレギュレータの最終出力電圧より低い所定の閾値電圧とを比較するコンパレータと、前記ＬＤＯレギュレータが正常に動作する場合の最終出力電圧に到達する第１時点より前のタイミング及び前記第１時点の後のタイミングで、前記コンパレータにおける比較結果を用いて前記ＬＤＯレギュレータの異常の有無を判定する結果判定部と、を備える、異常検知システムが提供される。
【０００７】

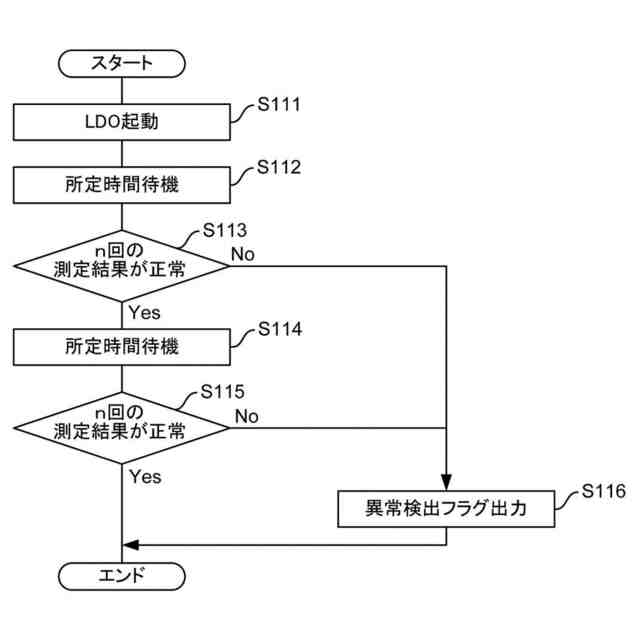

前記結果判定部は、第１時点より前のタイミング及び前記第１時点の後のタイミングで、それぞれ複数回、前記ＬＤＯレギュレータの異常の有無を判定してもよい。
【０００８】

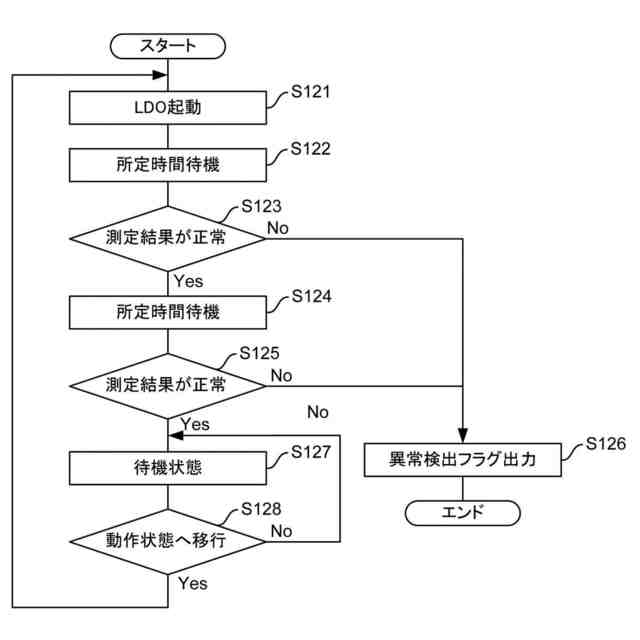

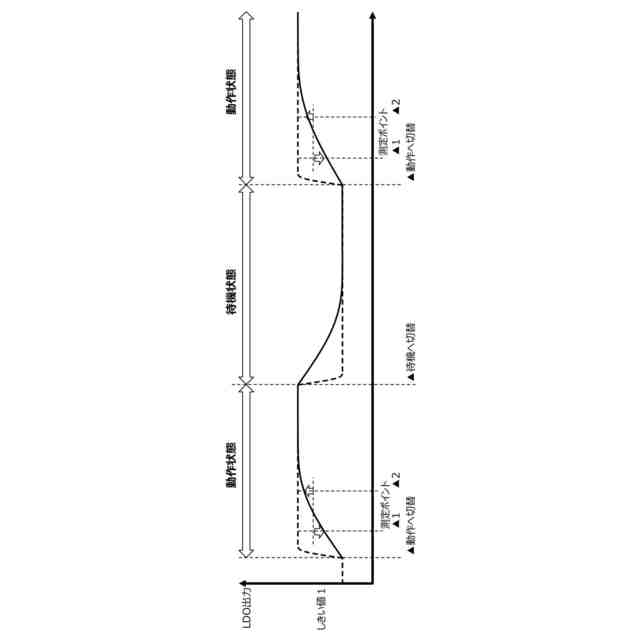

前記結果判定部は、前記ＬＤＯレギュレータが動作状態に切り替わってから、前記ＬＤＯレギュレータの異常の有無の判定を開始してもよい。
【０００９】

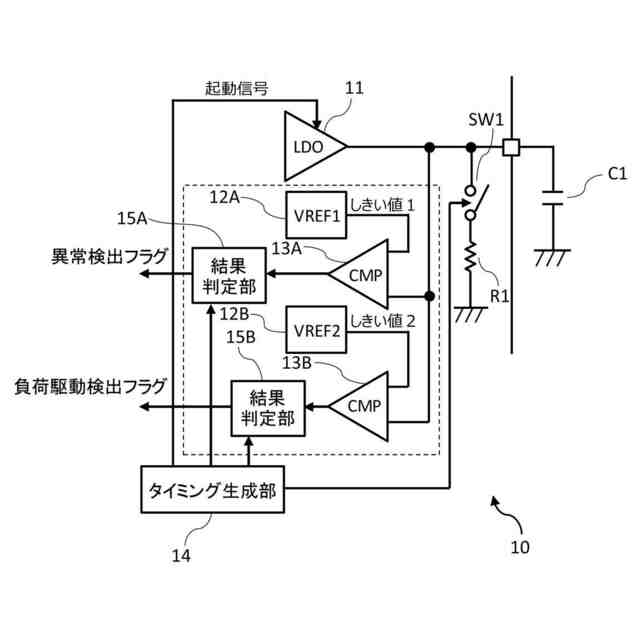

前記結果判定部は、前記第１時点より後の、実動作電流より大きなテスト電流が流れる第２時点の後のタイミングで、前記コンパレータにおける比較結果を用いて前記ＬＤＯレギュレータの異常の有無を判定してもよい。
【００１０】
記第１時点より前の閾値電圧と前記第２時点より後の閾値電圧とは異なる電圧であってもよい。
【発明の効果】
（【００１１】以降は省略されています）
