公開番号2025154323
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057249
出願日2024-03-29
発明の名称成形品の製造方法
出願人三菱ケミカル株式会社
代理人弁理士法人市澤・川田国際特許事務所
主分類H01L 21/027 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】厚みむらが抑制されたフィルム状の成形品を製造する方法を提供する。

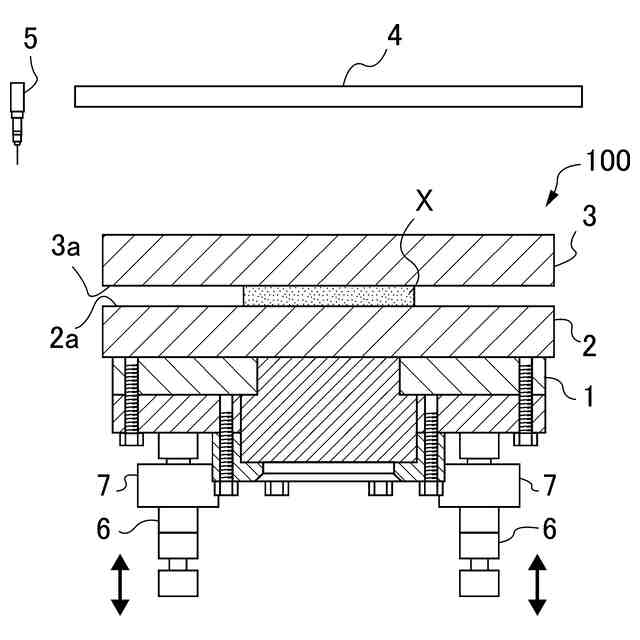

【解決手段】液材樹脂材料が塗布される基材2と液状樹脂材料を上方から挟む基板3の平行度を所定の条件に収まるように調整する。調整は、基板3の液材接触面3aの面内に所定の半径の同一円の円周上の少なくとも3点の測定基点を設定して各測定基点から基材2の液材接触面2aまでの間隔を測定し、各測定値との差が式(1)を満たすように、基材2と基板3の間隔と傾きを調節して行う。
θ=tan^-1〔(測定値の差)/(円の半径)×2〕
0≦θ≦0.0025 式(1)
【選択図】図1
特許請求の範囲【請求項１】

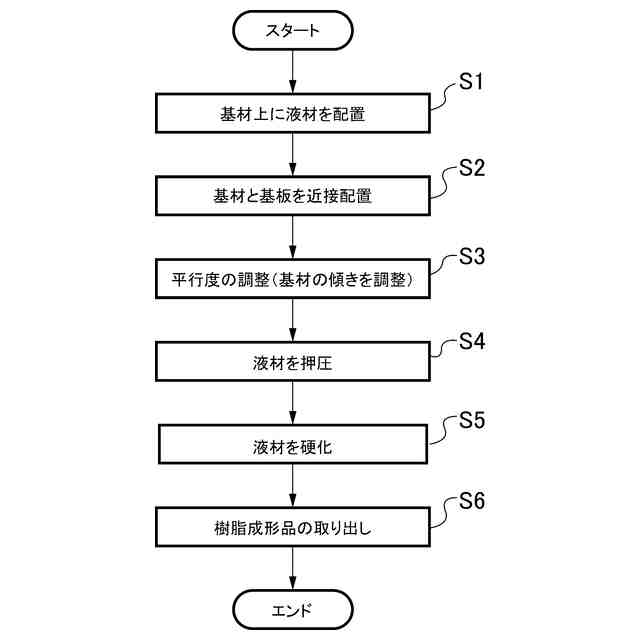

基材表面に光硬化性樹脂組成物が製膜された成形品を製造する方法であって、以下の工程Ａ）から工程Ｇ）を含む成形品の製造方法。
工程Ａ）支持ステージ上に配置された前記基材表面の液材接触面内に前記光硬化性樹脂組成物からなる液材を塗布する工程。
工程Ｂ）前記支持ステージと対向配置された基板と前記表面に液材が塗布された基材との配置間隔を狭めて前記基板の表面の液材接触面と前記基材の液材接触面を近接させる工程。

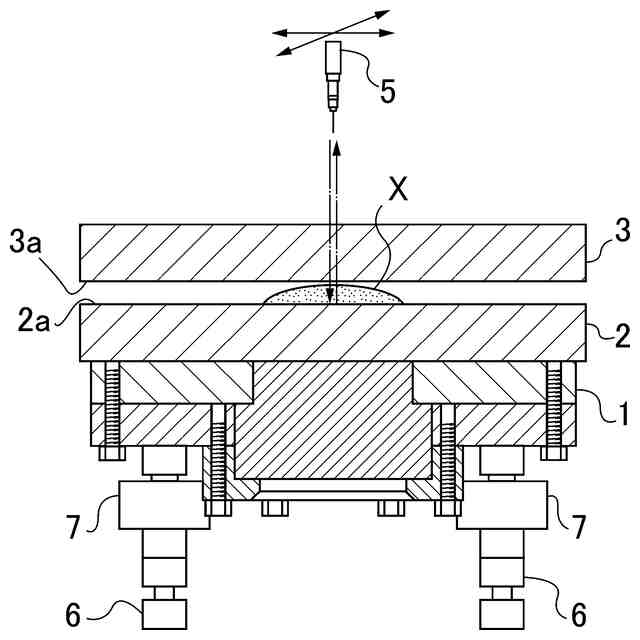

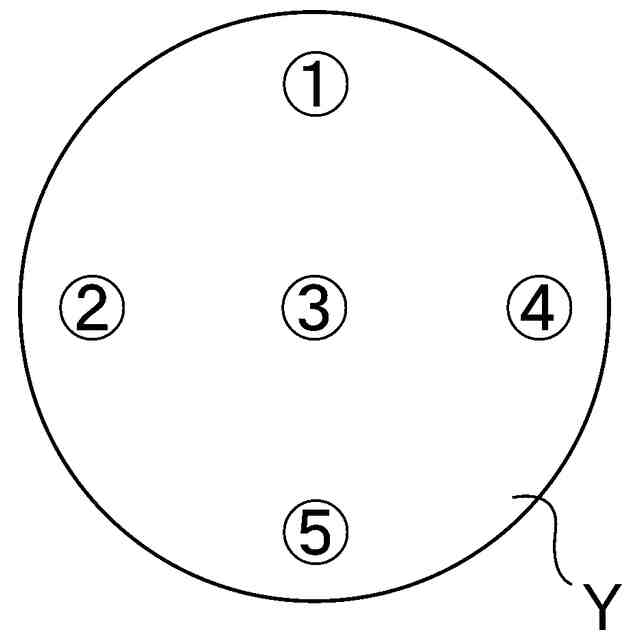

工程Ｃ）前記基材の液材接触面と前記基板の液材接触面の何れか一方の液材接触面内に所定の半径の同一円の円周上の少なくとも３点の測定基点を設定して各測定基点から他方の液材接触面までの間隔を測定し、各測定値との差が式（１）を満たすように、前記基材又は／及び基板の傾きを調節する工程。
θ＝ｔａｎ
－１
〔（測定値の差）／（円の半径）×２〕
０≦θ≦０．００２５式（１）

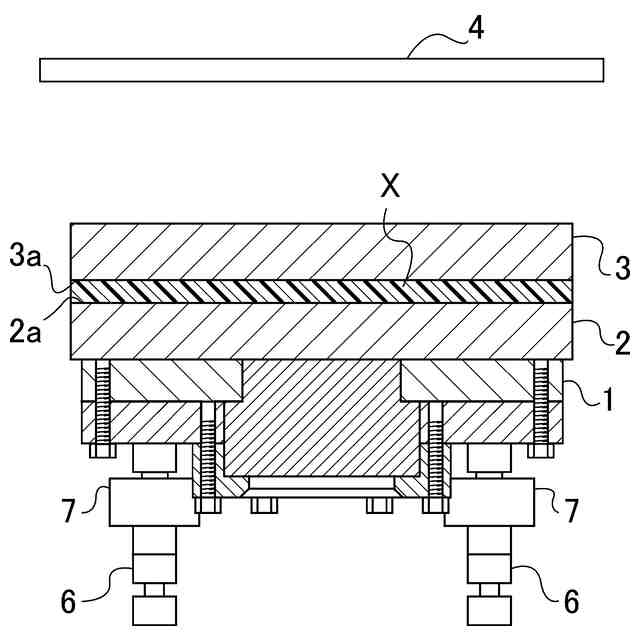

工程Ｄ）前記基材と基板の配置間隔を狭め、前記両液材接触面で液材を押圧して膜状化する工程。
工程Ｅ）液材に活性エネルギー線を照射して硬化させる工程。

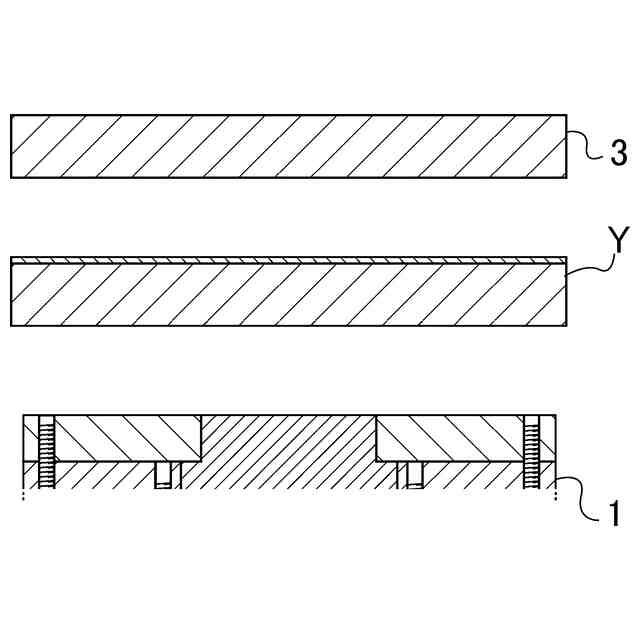

工程Ｆ）前記製膜された光硬化性樹脂組成物の製膜面から前記基板を剥離する工程。
工程Ｇ）前記表面に製膜された基材を前記支持ステージから分離する工程。
続きを表示（約 420 文字）【請求項２】
前記製膜された光硬化性樹脂組成物の厚みが０．１μｍ以上３０μｍ以下であることを特徴とする、請求項１に記載の成形品の製造方法。
【請求項３】
前記液材は、光硬化性樹脂組成物に１０ｗｔ％以下の溶剤を含むものであることを特徴とする、請求項１又は２に記載の成形品の製造方法。
【請求項４】
前記工程Ｃ）で一方の液材接触面内に所定の半径の同一円の円周上に測定基点を設定するのに代えて、所定の長半径及び短半径の同一楕円の円周上に少なくとも３点の測定基点を設定して各測定基点から他方の液材接触面までの間隔を測定し、各測定値との差が式（２）を満たすように、前記基材又は／及び基板の傾きを調節することを特徴とする、請求項１又は２に記載の成形品の製造方法。
θ＝ｔａｎ
－１
〔（測定値の差）／（楕円の長半径又は短半径）×２〕
０≦θ≦０．００２５式（２）

発明の詳細な説明【技術分野】
【０００１】
本発明は、薄肉な基材表面に光硬化性樹脂組成物からなる液状材料（以下、「液材」という。）が均一な厚みで製膜された成形品を製造する方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
樹脂シート（プラスチック基板等とも呼ばれる。）は、一般に、軽量で耐衝撃性や加工性に優れていることから種々の分野で用いられている。中でも、透明性を有する樹脂シートは、従来ガラスが使用されていた分野において、ガラス特有の割れ易さを解消したガラス代替材料として広く用いられている。樹脂材料やガラス材料等が用いられてきた分野において、透明性と耐熱性が要求される用途へは、透明な光硬化性樹脂又は熱硬化性樹脂が用いられることが多い。近年、透明な光硬化性樹脂又は熱硬化性樹脂は、レンズ、ディスプレイ基板、光導波路、太陽電池基板、光ディスク基板等の多様な用途に用いられている。
従来、光硬化性樹脂又は熱硬化性樹脂を用いた樹脂シートの製造は、キャスティング法、注型成形等が行われている。
【０００３】
特許文献１には、第一支持体上に光硬化性樹脂を配置する工程と、第一支持体上に配置された光硬化性樹脂の上部に第二支持体を配置して１対の支持体間に光硬化性樹脂を挟持した挟持体とする工程と、前記挟持体を移動させながら、１対の支持体の片面又は両面より活性エネルギー線を照射して光硬化性樹脂を硬化させる工程を有する硬化工程と、硬化後の樹脂シートを支持体から分離する工程とを順次行い、これを繰り返すことにより複数の樹脂シートを製造する方法において、１対の支持体間の光硬化性樹脂は２枚の支持体とのみ接し、２枚の支持体の少なくとも１枚は活性エネルギー線を透過しうるものであることを特徴とする樹脂シートの製造方法が記載されている。
【０００４】
特許文献２には、基板上のインプリント材と型とを接触させて前記インプリント材にパターンを形成するインプリント装置であって、前記基板上のインプリント材と前記型とが接触した状態で前記基板と前記型との位置合わせを行う場合に前記基板及び前記型のうちの少なくとも一方に生じる、前記型と前記インプリント材との接触面に沿った方向における力を検出する検出部と、前記検出部によって検出された前記力の変化量を求め、前記変化量に基づいて前記位置合わせの動作を制御する制御部と、を有することを特徴とするインプリント装置が記載されている。
【０００５】
特許文献３には、型を用いて部材上のインプリント材を成形するインプリント装置であって、前記型のうち前記部材側の表面の高さ分布を計測する第１計測部と、前記部材のうち前記型側の表面の高さ分布を計測する第２計測部と、前記第１計測部および前記第２計測部の計測結果に基づいて、前記型と前記部材との間隔を狭める処理における前記型と前記部材との相対駆動量を制御する制御部と、を含むことを特徴とするインプリント装置が記載されている。
【０００６】
また、特許文献４には、厚みむらが小さい樹脂シートを得るため、上下に配した第１の支持体と第２の支持体とで硬化性樹脂組成物を挟み、両支持体の接触面間の間隔と押圧荷重を適宜に制御し調整した上で前記硬化性樹脂組成物を硬化させる樹脂シートの製造装置が記載されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００３－２８５３３８号公報
特開２０１７－０２２２４５号公報
特開２０２１－０１５８８２号公報
特開２０２３－１４０７０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
前記特許文献１から３に記載のものは、樹脂の光硬化時の収縮によって成形品に厚みむらが生じるという問題がある。とりわけ、粘度が高い液状樹脂組成物を液材としてこれを膜状或いはフィルム状に薄く成形する場合に、目的の厚みの成形品を得ることができない。
また、前記特許文献４に記載のものは、ある程度厚みがある樹脂シートを均一な肉厚に成形可能であるが、フィルム状の薄肉な成形品、例えば厚みが２５０μ以下の膜状の成形品の成形には適さないという問題がある。
【０００９】
本発明は上記事情に鑑みてなされたものであり、液状の樹脂を液材として用い、これを薄肉の基材の表面に均一な厚みで製膜した成形品の製造方法を提供することを課題とする。
【課題を解決するための手段】
【００１０】
前述のとおり、前記特許文献４に記載の製造装置によれば厚みのむらのない樹脂シートを得ることが可能である。本発明者は、前記製造装置を適用して肉厚が薄い膜状或いはフィルム状の成形品を成形するにあたり、液材を支持しその上下両面から押圧した膜状化する際に液材の支持面の平行度を所定の条件に収まるように調整し設定することで、液状の樹脂を液材として用いても厚みのむらのない薄い膜状の成形品を成形可能であることを知得し、本発明を完成するに至った。
（【００１１】以降は省略されています）
