公開番号2025155343
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059137
出願日2024-04-01
発明の名称印刷システム、画像形成装置とその制御方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類B41J 29/38 20060101AFI20251006BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像形成装置と印刷制御装置が電源連動技術に接続されている場合、印刷制御装置を単体でシャットダウンしている状態で印刷制御装置の電源をONにするためには、画像形成装置の電源をOFF/ONするか、画像形成装置の再起動が必要であった。
【解決手段】画像形成装置と印刷制御装置とを有する印刷システムにおいて、画像形成装置は、画像形成装置の電源状態を示す第1信号線と印刷制御装置の電源状態を示す第2信号線とを含むケーブルを介して印刷制御装置とのインタフェースを制御し、印刷制御装置の操作が指示されたとき、第2信号線が前記印刷制御装置の電源がONである状態の場合は、印刷制御装置を制御するための情報を印刷制御装置に要求し、第2信号線が印刷制御装置の電源がOFFである状態の場合は、第1信号線により画像形成装置が電源ONであることを印刷制御装置に通知する。印刷制御装置は、印刷制御装置の電源がOFFであるときに第1信号線が前記電源ONの状態を示すことに応じて印刷制御装置を起動する。
【選択図】図6A
特許請求の範囲【請求項１】

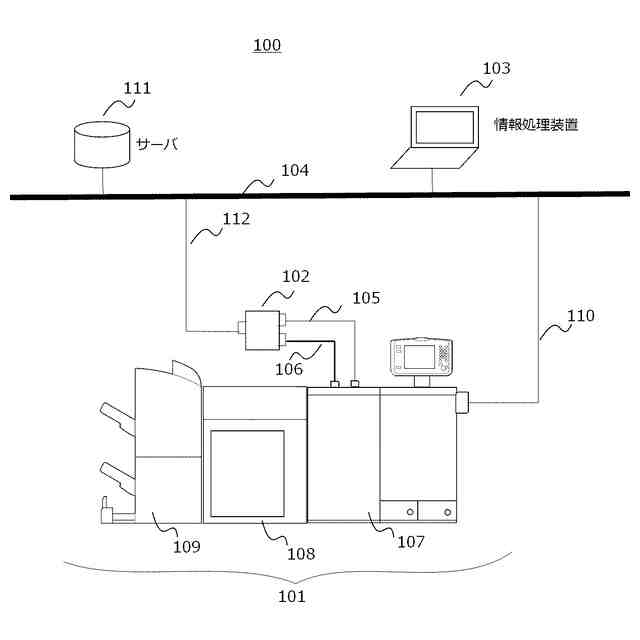

画像形成装置と印刷制御装置とを有する印刷システムであって、
前記画像形成装置は、

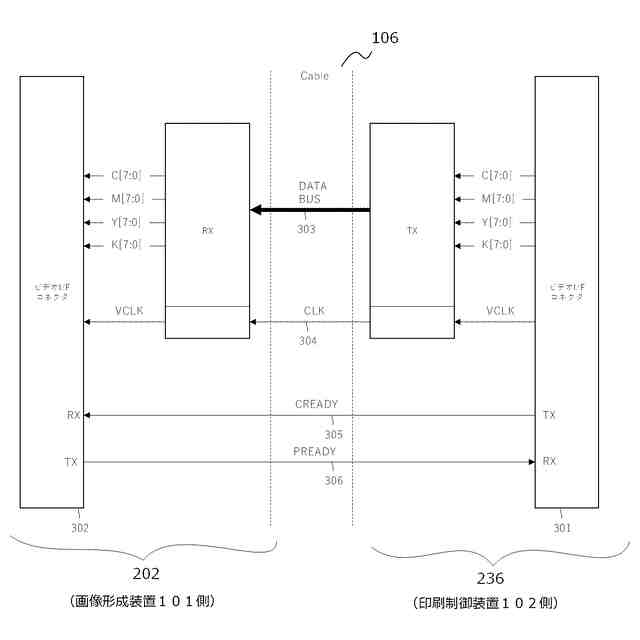

前記画像形成装置の電源状態を示す第１信号線と前記印刷制御装置の電源状態を示す第２信号線とを含むケーブルを介して前記印刷制御装置とのインタフェースを制御するインタフェース手段と、
前記印刷制御装置の操作が指示されたとき、前記第２信号線が前記印刷制御装置の電源がＯＮである状態の場合は、前記印刷制御装置を制御するための情報を前記印刷制御装置に要求し、
前記第２信号線が前記印刷制御装置の電源がＯＦＦである状態の場合は、前記第１信号線により前記画像形成装置が電源ＯＮであることを前記印刷制御装置に通知するよう制御する第１制御手段と、を有し、
前記印刷制御装置は、
前記印刷制御装置の電源がＯＦＦであるときに前記第１信号線が前記電源ＯＮの状態を示すことに応じて前記印刷制御装置を起動するよう制御する第２制御手段を、
有することを特徴とする印刷システム。
続きを表示（約 1,200 文字）【請求項２】
前記印刷制御装置を制御するための情報は、前記印刷制御装置を制御するための画面情報であり、
前記画像形成装置は、前記画面情報に基づく画面を表示し、当該画面を介してユーザの操作を受付ける操作手段を、更に有することを特徴とする請求項１に記載の印刷システム。
【請求項３】
前記印刷制御装置の操作の指示は、前記操作手段からの指示であることを特徴とする請求項２に記載の印刷システム。
【請求項４】
前記操作手段により前記印刷制御装置のシャットダウンが指示されると、前記第１制御手段は、前記第１信号線により前記画像形成装置の電源がＯＦＦであることを前記印刷制御装置に通知し、
前記第２制御手段は、前記第１信号線が前記画像形成装置の電源がＯＦＦである状態に応じて前記印刷制御装置をシャットダウンさせるよう制御することを特徴とする請求項２に記載の印刷システム。
【請求項５】
前記第１制御手段は、前記第２信号線が前記印刷制御装置の電源がＯＦＦである状態に応じて前記操作手段に前記印刷制御装置がシャットダウンしたことを表示させることを特徴とする請求項３に記載の印刷システム。
【請求項６】
ネットワークを介して接続される情報処理装置を、更に有し、
前記画像形成装置は、前記情報処理装置からの要求に応じて前記画像形成装置の状態を示す画面情報を前記情報処理装置に送信することを特徴とする請求項１に記載の印刷システム。
【請求項７】
前記印刷制御装置の操作の指示は、前記画像形成装置の状態を示す画面情報を表示する画面を介して前記情報処理装置からなされることを特徴とする請求項６に記載の印刷システム。
【請求項８】
前記画像形成装置は、前記情報処理装置からの前記印刷制御装置の操作の指示に応じて、前記印刷制御装置の接続情報を前記情報処理装置に送信することを特徴とする請求項７に記載の印刷システム。
【請求項９】
前記印刷制御装置は前記ネットワークに接続され、
前記第２制御手段は、前記印刷制御装置の電源がＯＦＦのとき前記ネットワークを介して前記情報処理装置から電源をＯＮする指示を受付けると前記印刷制御装置を起動し、前記第２信号線を前記印刷制御装置の電源がＯＮの状態にすることを特徴とする請求項６に記載の印刷システム。
【請求項１０】
前記第２制御手段は、更に、前記印刷制御装置が起動したことを前記ネットワークを介して前記画像形成装置に通知し、
前記第１制御手段は、前記通知に基づいて前記第１信号線を前記画像形成装置の電源がＯＮである状態にすることを特徴とする請求項９に記載の印刷システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システム、画像形成装置とその制御方法、及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
画像形成装置と印刷制御装置とを接続したシステムにおいて、画像形成装置の電源をＯＮにすると自動的に印刷制御装置をＯＮにすることでユーザの利便性を向上させる電源連動技術がある。
【０００３】
特許文献１には、外付けプリントサーバを接続した複写機において、外付けプリントサーバの電源スイッチにアクセスせずに外付けプリントサーバの電源をＯＮ／ＯＦＦをさせること、また外付けプリントサーバを単体で使用できる技術が記載されている。これによれば、ネットワークケーブルとは別の印刷データを送信するためのビデオケーブルを用い、複写機の電源ＯＮ／ＯＦＦを示す信号をそのケーブルを介してプリントサーバに伝えることで、プリントサーバは、その信号に基づいて電源を制御している。
【０００４】
このようなプリントサーバ（印刷制御装置）には、キーボード、ポインティングデバイス、ディスプレイへの出力ポートを有さず、画像形成装置の背面に収まるよう、コンパクトに設計されているものがある。このような印刷制御装置は、画像形成装置のユーザインタフェース（ＵＩ）から指示して印刷ジョブの投入や、印刷制御装置の制御を行うように設計されている。このためユーザは、印刷制御装置に物理アクセスすることなく、画像形成装置のＵＩ操作で印刷制御装置を操作することができる。
【０００５】
また画像形成装置のＵＳＢポートなどにＵＳＢ－ＬＡＮデバイスを接続することで、ＰＣから印刷制御装置を経由して画像形成装置に印刷ジョブを投入する系と、ＰＣから画像形成装置に直接印刷ジョブを投入する系の２つのジョブ投入経路を実現できる。
【０００６】

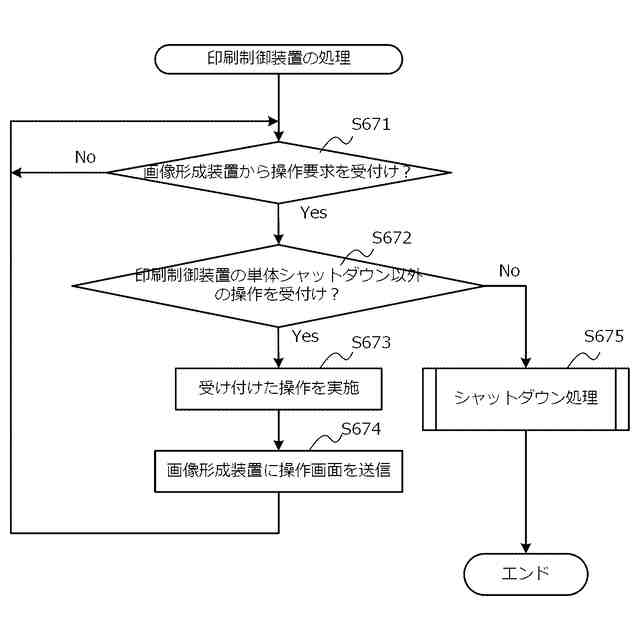

また画像形成装置を起動状態にしておき、印刷制御装置のみをシャットダウンする技術がある。画像形成装置のＵＩから印刷制御装置のみのシャットダウン（単体でのシャットダウン）を指示すると、印刷制御装置はシャットダウン処理を行う。このとき画像形成装置は、画像形成装置の電源ＯＮ／ＯＦＦを示す信号をＯＦＦにし、印刷制御装置をシャットダウンの状態に保つというものである。この技術により、印刷制御装置単体でシャットダウンした後でも、継続して画像形成装置単体で用紙登録の受付けが可能となるだけではなく、ＰＣから直接印刷ジョブを受付けて印刷することができる。
【先行技術文献】
【特許文献】
【０００７】
特開２０１９－２００５１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
印刷制御装置を単体でシャットダウンした後、画像形成装置の使用を終えて画像形成装置をシャットダウンすると、画像形成装置と印刷制御装置の両方がシャットダウン状態となる。この後、画像形成装置の電源をＯＮにすると、電源連動技術によって印刷制御装置が起動される。しかしながら、印刷制御装置を単体でシャットダウンしているときは、画像形成装置の電源ＯＦＦ／ＯＮを示す信号がＯＦＦとなっている。この状態で再び、印刷制御装置の電源をＯＮにするためには、一度、画像形成装置の電源をＯＦＦ／ＯＮするか、或いは画像形成装置を再起動し、画像形成装置と印刷制御装置が電源連動できる状態にする必要がある。しかし画像形成装置の電源をＯＦＦ、又は、画像形成装置を再起動してしまうと、その間、画像形成装置が使用できない状態となり、ユーザにとって使い勝手が悪くなる。
【０００９】

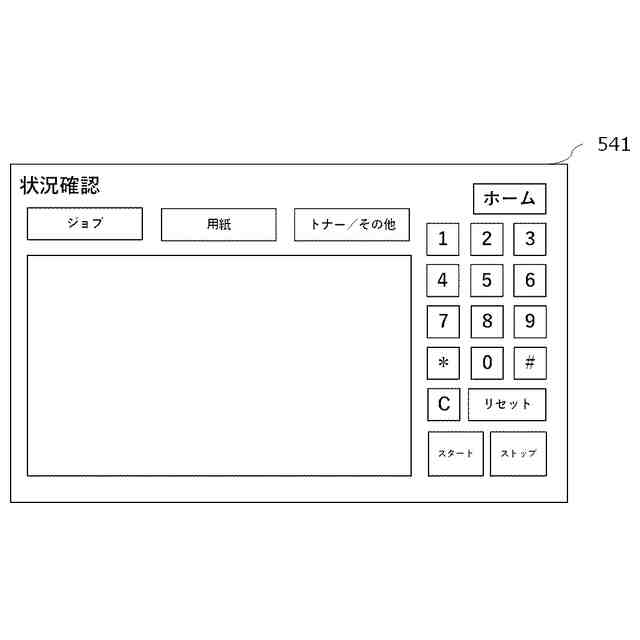

また画像形成装置のＵＩは、限られたスペースを最大限活用する形で画像形成装置、並びに、印刷制御装置を使用するボタンがレイアウトされている。この状態で、印刷制御装置を起動させるためだけのボタンを新たに用意すると、限られた画面リソースが無駄に消費されてしまうという課題がある。
【００１０】
本発明の目的は、上記従来技術の課題の少なくとも一つを解決することにある。
（【００１１】以降は省略されています）
