公開番号2025155710
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024197037
出願日2024-11-11
発明の名称端末及び通信方法
出願人株式会社NTTドコモ
代理人弁理士法人ITOH
主分類H04W 48/14 20090101AFI20251006BHJP(電気通信技術)
要約【課題】省電力状態に遷移可能な基地局から送信されるオンデマンドSIB1(System information block 1)に係る設定を基地局と端末で共有すること。
【解決手段】端末は、オンデマンドSIB1(System information block 1)受信前に、UL(Uplink)-WUS(Wake up signal)に係る設定を基地局から受信する受信部と、オンデマンドSIB1を要求することを示すUL-WUSを前記基地局に送信する送信部とを有し、前記受信部は、オンデマンドSIB1を前記基地局から受信し、前記UL-WUSに係る設定は、BWP(Bandwidth Part)、PDSCH(Physical Downlink Shared Channel)又はPDCCH(Physical Downlink Conrol Channel)に係る設定である。
【選択図】図11
特許請求の範囲【請求項１】
オンデマンドＳＩＢ１（System information block 1）受信前に、ＵＬ（Uplink）－ＷＵＳ（Wake up signal）に係る設定を基地局から受信する受信部と、
オンデマンドＳＩＢ１を要求することを示すＵＬ－ＷＵＳを前記基地局に送信する送信部とを有し、
前記受信部は、オンデマンドＳＩＢ１を前記基地局から受信し、
前記ＵＬ－ＷＵＳに係る設定は、ＢＷＰ（Bandwidth Part）、ＰＤＳＣＨ（Physical Downlink Shared Channel）又はＰＤＣＣＨ（Physical Downlink Conrol Channel）に係る設定である端末。
続きを表示（約 660 文字）【請求項２】
前記ＵＬ－ＷＵＳに係る設定は、ある一つのＮＥＳ（Network energy saving）セルに関連付けられる請求項１記載の端末。
【請求項３】
前記ＵＬ－ＷＵＳに係る設定にＳＩＢ１モニタリングに係る情報が含まれない場合、デフォルトパラメータを使用する制御部を有する請求項１記載の端末。
【請求項４】
オンデマンドＳＩＢ１受信後に、前記オンデマンドＳＩＢ１からＳＩＢ１モニタリングに係る情報を取得する制御部を有する請求項１記載の端末。
【請求項５】
ＮＥＳ（Network energy saving）セルであることを通知された場合、ＵＬ－ＷＵＳを送信する制御部を有する請求項１記載の端末。
【請求項６】
オンデマンドＳＩＢ１（System information block 1）受信前に、ＵＬ（Uplink）－ＷＵＳ（Wake up signal）に係る設定を基地局から受信する手順と、
オンデマンドＳＩＢ１を要求することを示すＵＬ－ＷＵＳを前記基地局に送信する手順と、
オンデマンドＳＩＢ１を前記基地局から受信する手順とを端末が実行し、
前記ＵＬ－ＷＵＳに係る設定は、ＢＷＰ（Bandwidth Part）、ＰＤＳＣＨ（Physical Downlink Shared Channel）又はＰＤＣＣＨ（Physical Downlink Conrol Channel）に係る設定である通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおける端末及び通信方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ＬＴＥ（Long Term Evolution）の後継システムであるＮＲ（New Radio）（「５Ｇ」ともいう。）においては、要求条件として、大容量のシステム、高速なデータ伝送速度、低遅延、多数の端末の同時接続、低コスト、省電力等を満たす技術が検討されている（例えば非特許文献１）。
【０００３】
また、３ＧＰＰ（登録商標）のリリース１８では、環境持続可能性、カーボンニュートラル、ＳＤＧｓ（Sustainable Development Goals）、運用コストの低減等を達成するため、ネットワークにおける省電力化（Network energy savings）が重要性を増し、省電力化する手法が検討されている（例えば非特許文献２）。
【先行技術文献】
【非特許文献】
【０００４】
3GPP TS 38.300 V18.3.0 (2024-09)
"New WID: Network energy savings for NR", RP-223540, 3GPP TSG RAN Meeting #98-e, 2022年12月
3GPP TS 38.331 V18.3.0 (2024-09)
3GPP TS 38.211 V18.4.0 (2024-09)
3GPP TS 38.213 V18.4.0 (2024-09)
3GPP TS 38.321 V18.3.0 (2024-09)
【発明の概要】
【発明が解決しようとする課題】
【０００５】
カーボンニュートラルとＳＤＧｓを達成するため、基地局の消費電力を節約することの重要性が高まっており、基地局における間欠送受信を導入することが検討されている。省電力状態（エナジーセービング、Energy saving、ＥＳ）をサポートするセルにおいて、オンデマンドＳＩＢ１（System information block 1）を要求する動作に係る設定が明確でなかった。効率的な動作を実行するために、オンデマンドＳＩＢ１を要求する動作に係る設定は、ＢＳとＵＥで正確に共有される必要がある。
【０００６】
本発明は上記の点に鑑みてなされたものであり、省電力状態に遷移可能な基地局から送信されるオンデマンドＳＩＢ１（System information block 1）に係る設定を基地局と端末で共有することを目的とする。
【課題を解決するための手段】
【０００７】
開示の技術によれば、オンデマンドＳＩＢ１（System information block 1）受信前に、ＵＬ（Uplink）－ＷＵＳ（Wake up signal）に係る設定を基地局から受信する受信部と、オンデマンドＳＩＢ１を要求することを示すＵＬ－ＷＵＳを前記基地局に送信する送信部とを有し、前記受信部は、オンデマンドＳＩＢ１を前記基地局から受信し、前記ＵＬ－ＷＵＳに係る設定は、ＢＷＰ（Bandwidth Part）、ＰＤＳＣＨ（Physical Downlink Shared Channel）又はＰＤＣＣＨ（Physical Downlink Conrol Channel）に係る設定である端末が提供される。
【発明の効果】
【０００８】
開示の技術によれば、省電力状態に遷移可能な基地局から送信されるオンデマンドＳＩＢ１（System information block 1）に係る設定を基地局と端末で共有することができる。
【図面の簡単な説明】
【０００９】
本発明の実施の形態に係る無線通信システムについて説明するための図である。
ＮＲリリース１５におけるＣＤＲＸについて説明するための図である。
ＮＲリリース１６におけるＷＵＳについて説明するための図である。
本発明の実施の形態の実施例１に係る基地局の間欠受信について説明するための図である。
本発明の実施の形態の実施例１に係る各パラメータについて説明するための図である。
本発明の実施の形態の実施例５に係る基地局の間欠送信について説明するための図である。
本発明の実施の形態の実施例５に係る各パラメータについて説明するための図である。

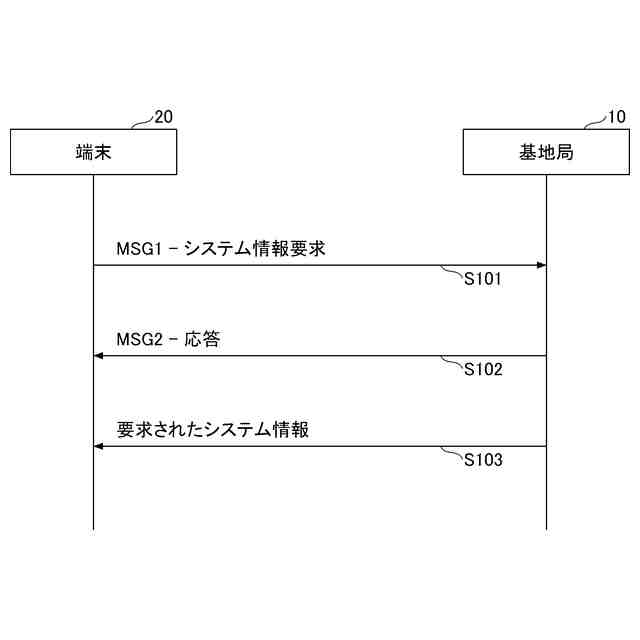

本発明の実施の形態の実施例９に係るＯＳＩ送信の例（１）を説明するためのシーケンス図である。
本発明の実施の形態の実施例９に係るＯＳＩ送信の例（２）を説明するためのシーケンス図である。
本発明の実施の形態の実施例９に係るオンデマンドＳＳＢの例を示す図である。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例を説明するためのシーケンス図である。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例（１）を説明するためのフローチャートである。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例（２）を説明するためのフローチャートである。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例（３）を説明するためのフローチャートである。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例（４）を説明するためのフローチャートである。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例（５）を説明するためのフローチャートである。
本発明の実施の形態の実施例１０に係るＭＡＣ－ＰＤＵの例を示す図である。
本発明の実施の形態の実施例１０に係るオンデマンドＳＩＢ１に係る動作の例（６）を説明するためのフローチャートである。
本発明の実施の形態に係る基地局の機能構成の一例を示す図である。
本発明の実施の形態に係る端末の機能構成の一例を示す図である。
本発明の実施の形態に係る基地局又は端末のハードウェア構成の一例を示す図である。
本発明の実施の形態に係る車両の構成の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の実施の形態を説明する。なお、以下で説明する実施の形態は一例であり、本発明が適用される実施の形態は、以下の実施の形態に限られない。
（【００１１】以降は省略されています）
