特許ウォッチ

公開番号2025162204
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065339
出願日2024-04-15
発明の名称下糸連続供給装置
出願人個人
代理人個人
主分類D05B 59/00 20060101AFI20251020BHJP(縫製;刺しゅう;タフティング)
要約【課題】下糸連続供給装置は、下糸13を外釜2の外部から中釜3の内部に導入する。この場合、外釜2と中釜3の間の隙間10内で上糸12が下糸13に絡まる課題を解決しなければならない。
【解決手段】
そこで本発明は、下糸供給器枠8(1)に継手6と下糸導入管5(2)を取り付けた下糸供給器8を中釜3に取付け、外釜2と中釜3の間の隙間10を下糸供給器8内に変える。外釜二枚剣先根元部2iと中釜押さえ根元部2jの問の対向空間2kを塞ぎ、上糸12の対向空間2k内に進入するのを防ぎ、上糸12が下糸13(下糸導入管5)に絡まる課題を解決する。
【選択図】図9
特許請求の範囲【請求項１】

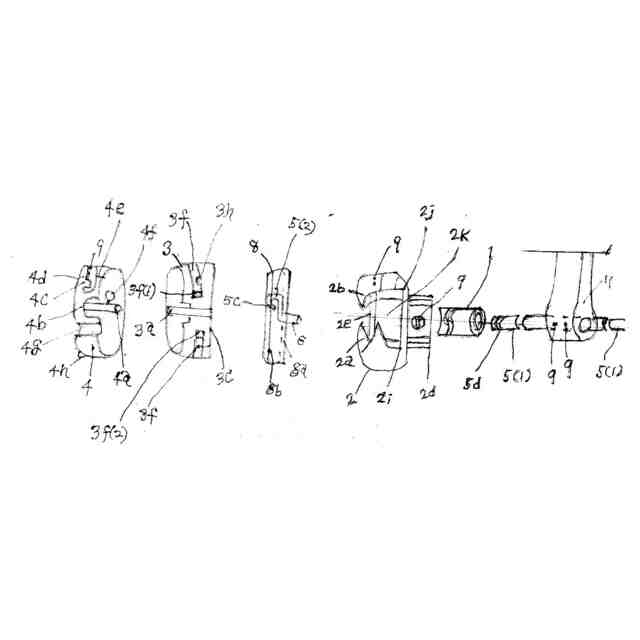

回転軸１と下糸導入管取付け枠７に下糸導入管５（１）を取り付けた、外釜２と、
外釜二枚剣先根元部２ｉと中釜押さえ根元部２ｊの間の対向空間２ｋを塞ぎ、下糸を釜の外部から釜の内部へ導入し、ボビンケース中心軸４ａに取り付けてある鉄板に開けてある糸通り孔４ｆを通り、ボビンケース糸出口４ｃへ引き出す、下糸供給器８と、

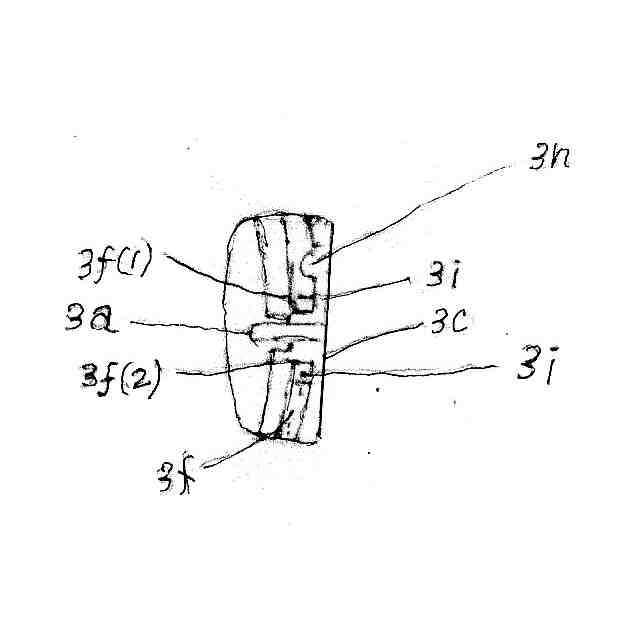

下糸供給器８取付け溝３ｉを切り、下糸導入管５（２）取付け窪み３ｈを掘り、中釜側面ガイドレール下部の側面を削り取った、中釜３と、

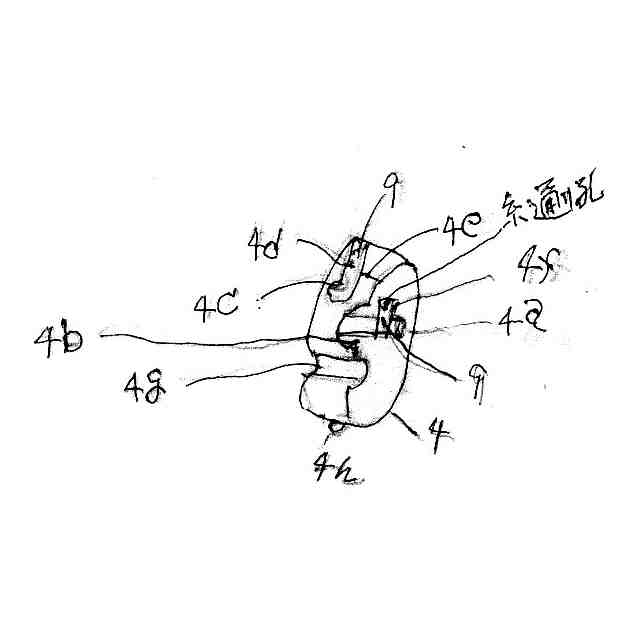

ボビンケース側面に下糸導入管５（２）差し込み空間４ｂを開け、中心軸４ａに糸通り孔４ｆを開けてある鉄板を取り付けた、ボビンケース４と、
を備え、

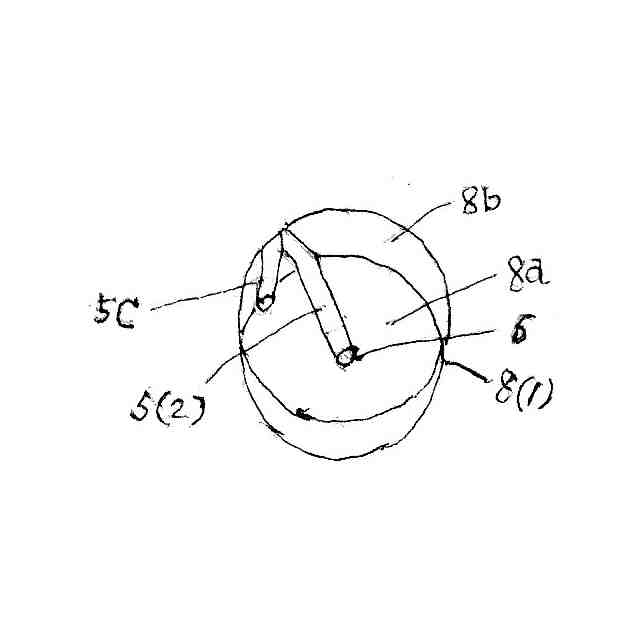

下糸供給器８の下糸供給器枠８（１）の形状は、釜を組み立てた時、下糸供給器側面８ｂと外釜内側面２ｆは、中釜側面ガイドレール３ｆに切られている下糸供給器取付け溝３ｉと下糸導入管５（２）取付け溝３ｈに下糸供給器８を取り付けた時、隙間なく接触するようにし、下糸供給器側面８ｂは外釜二枚剣先根元部２ｉと中釜押さえ根元部２ｊの間の対向空間２ｋに壁を造り、対向空間２ｋを塞ぎ、上糸１２の対向空間２ｋ内への進入を防ぎ、下糸供給器８内で、上糸１２が下糸１３に絡まるのを防ぐ、
ことを特徴とする下糸連続供給装置。
続きを表示（約 75 文字）【請求項２】

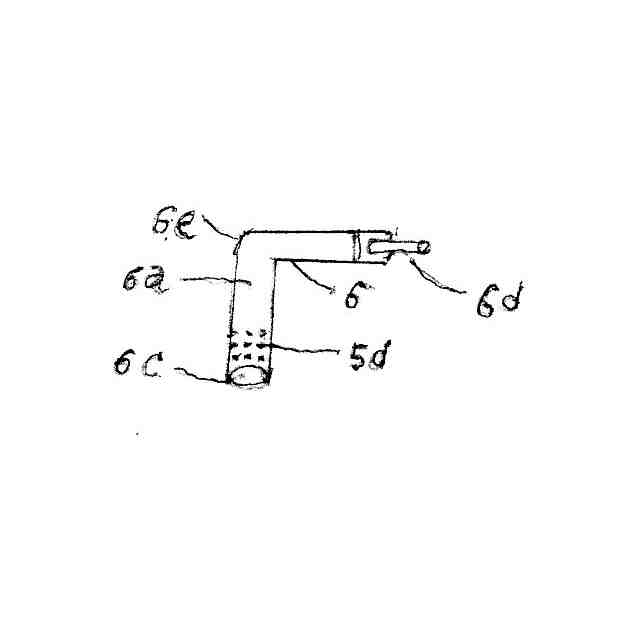

下糸供給装置８（１）に、下糸導入管５（２）と継手６を販り付けている、ことを特微とする請求項１に記載の下糸連続供給装置。

発明の詳細な説明【技術分野】
【０００１】
従来のミシンは、下糸１３を巻いたボビンを中釜にセットして、下糸１３をボビンケース糸出口４ｃに引き出しておく。上糸１２を外釜２の剣先で捕捉しループ状にして、一方の端は外釜２の外部を遷移している。他の一方の端は外釜２と中釜３の間の隙間１０内を遷移している。
本発明の下糸連続供給装置はボビンを備えていない。上糸１２を外釜２の剣先で捕捉しループ状にして、片方の端は外釜２の外部を遷移している。他の片方の端は、外釜２と中釜３の間の隙間１０内を遷移している。下糸１３を外釜２の外部より中釜３の内部に導入するには、外釜２と中釜３の間の隙間１０内を通らなければならない、下糸１３は外釜２と中釜３の間の隙間１０内に張られた状態になっているため、上糸１２と下糸１３が交差し、絡まってしまう。
本発明は、この絡まる状態を解決しなければならない。
続きを表示（約 910 文字）【背景技術】
【０００２】
一般に、ミシンにより、布地を糸により縫う原理は、以下のようなものである。
【０００３】
上糸１２を伴った針が布地を貫いて上下運動をしている。
【０００４】
針が布地の下に下がっている間に上糸１２を緩め、上糸１２をループ状にし、このループ部分に外釜２の回転運動によって外釜２の剣先を挿入して、ループ部分を外釜２の回転に伴って連れて回転するようにする。
【０００５】
外釜２を更に回転させ、外釜２内部に保持するボビンの周囲に上糸１２のループ部分を通す（上糸１２のループ部分がボビンをくぐる）ことにより、ボビンが保持する下糸１３を上糸１２に交差させる。
【０００６】
針を上昇させ、上糸１２を上に強く引っ張って、交差させた下糸１３を持ち上げて縫い目を形成する。
【０００７】
一個の縫い目が完成し、針が上昇している間に布目を一目ずつ前方に送る。
【先行技術文献】
【特許文献】
【０００８】
特開平５－３３７２７４号公報
特開平８－２５７２８２号公報
特開平９－３２７５８６号公報
特開平９－２９４８８８号公報
特開２０２２－１１０９９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
下糸連続供給装置は、下糸１３を外釜２の外部から中釜３の内部に導入する、この場合、外釜２と中釜３の間の隙間１０内で、上糸１２が下糸１３に絡まる課題を解決しなければならない。
【００１０】
そこで本発明は、下糸供給器枠８（１）に継手６と下糸導入管５（２〉を取り付けた下糸供給器８を中釜３に取付け、外釜二枚剣先根元部２ｉと中釜押さえ根元部２ｊの間の対向空間２ｋを塞ぎ、上糸１２が対向空間２ｋ内に進入するのを防ぎ、外釜２と中釜３の間の隙間１０内で、上糸１２が下糸１３「下糸導入管５（２）」に絡まる課題を解決する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
