特許ウォッチ

公開番号2025167300
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071780
出願日2024-04-25
発明の名称インダクタ部品
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01F 17/04 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】磁性材料の劣化を抑制可能なインダクタ部品を提供すること。
【解決手段】インダクタ部品が、第1方向に沿った第1旋回軸まわりに延在する第1インダクタ配線と、第1インダクタ配線が内部に位置する素体とを備える。素体は、第1方向に交差する第2方向において第1インダクタ配線よりも第1旋回軸から離れて位置する磁性材料と、第2方向において磁性材料よりも第1旋回軸から離れて位置し、第2方向において磁性材料に接する第1保護膜とを含む。第1保護膜の第1方向の寸法である厚みは、第1インダクタ配線の厚みよりも大きい。
【選択図】図1
特許請求の範囲【請求項１】
第１方向に沿った第１旋回軸まわりに延在する第１インダクタ配線と、
前記第１インダクタ配線が内部に位置する素体と
を備え、
前記素体は、
前記第１方向に交差する第２方向において前記第１インダクタ配線よりも前記第１旋回軸から離れて位置する磁性材料と、
前記第２方向において前記磁性材料よりも前記第１旋回軸から離れて位置し、前記第２方向において前記磁性材料に接する第１保護膜と
を含み、
前記第１保護膜の前記第１方向の寸法である厚みは、前記第１インダクタ配線の前記厚みよりも大きい、インダクタ部品。
続きを表示（約 1,100 文字）【請求項２】
前記第１方向に交差する第１仮想平面に位置する第１導体層を備え、
前記第１インダクタ配線は、前記第１導体層上に設けられ、
前記第１導体層は、
前記第１旋回軸まわりに位置する第１本体部と、
前記第１本体部から、前記第２方向でかつ前記第１旋回軸から離れる方向、または、前記第２方向でかつ前記第１旋回軸に接近する方向に延びる引き出し部と
を含む、請求項１に記載のインダクタ部品。
【請求項３】
前記第１仮想平面に対して平行に隣接する第２仮想平面に設けられた第２導体層と、
前記第２導体層上に設けられ、前記第１方向において、前記第２導体層に対して前記第１導体層とは反対側に位置すると共に、前記第１方向に沿った第２旋回軸まわりに延在する第２インダクタ配線と
を備える、請求項２に記載のインダクタ部品。
【請求項４】
前記第１保護膜が、前記第１導体層を覆うように構成されている、請求項２または３に記載のインダクタ部品。
【請求項５】
前記第１保護膜が、複数の材料を含み、
前記複数の材料は、少なくとも無機フィラーを含む、請求項１～３のいずれかに記載のインダクタ部品。
【請求項６】
前記第１保護膜が、複数の材料を含み、
前記複数の材料は、全て感光性材料である、請求項１～３のいずれかに記載のインダクタ部品。
【請求項７】
前記素体の内部に設けられ、前記第１インダクタ配線および前記第２導体層の間に位置する第１絶縁層を備え、
前記第１保護膜と前記第１絶縁層とが一体に形成されている、請求項３に記載のインダクタ部品。
【請求項８】
前記素体は、前記第１保護膜の前記第１方向の端部に前記磁性材料が接するように構成されている、請求項１～３のいずれかに記載のインダクタ部品。
【請求項９】
前記磁性材料は、前記第１方向に沿った見た場合に、面取りされた角部を含む四角形状を有し、
前記第１方向に沿って見た場合において、前記第１保護膜の外面から前記磁性材料までの距離が最短となる方向の寸法を幅とすると、
前記第１保護膜の前記幅のうち、前記角部の面取りされた部分の前記幅が最も大きい、請求項１～３のいずれかに記載のインダクタ部品。
【請求項１０】
前記第１導体層の前記第１保護膜に接している部分が、前記第１インダクタ配線から隔離されている、請求項４に記載のインダクタ部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、インダクタ部品に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、磁性材料を含有する素体と、素体の底面に設けられた絶縁層とを有するコイル部品を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１４８８９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のコイル部品は、環境負荷等による磁性材料の劣化を抑制する点において、改善の余地がある。
【０００５】
本開示は、磁性材料の劣化を抑制可能なインダクタ部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様のインダクタ部品は、
第１方向に沿った第１旋回軸まわりに延在する第１インダクタ配線と、
前記第１インダクタ配線が内部に位置する素体と
を備え、
前記素体は、
前記第１方向に交差する第２方向において前記第１インダクタ配線よりも前記第１旋回軸から離れて位置する磁性材料と、
前記第２方向において前記磁性材料よりも前記第１旋回軸から離れて位置し、前記第２方向において前記磁性材料に接する第１保護膜と
を含み、
前記第１保護膜の前記第１方向の寸法である厚みは、前記第１インダクタ配線の前記厚みよりも大きい。
【発明の効果】
【０００７】
前記態様のインダクタ部品によれば、磁性材料の劣化を抑制できる。
【図面の簡単な説明】
【０００８】

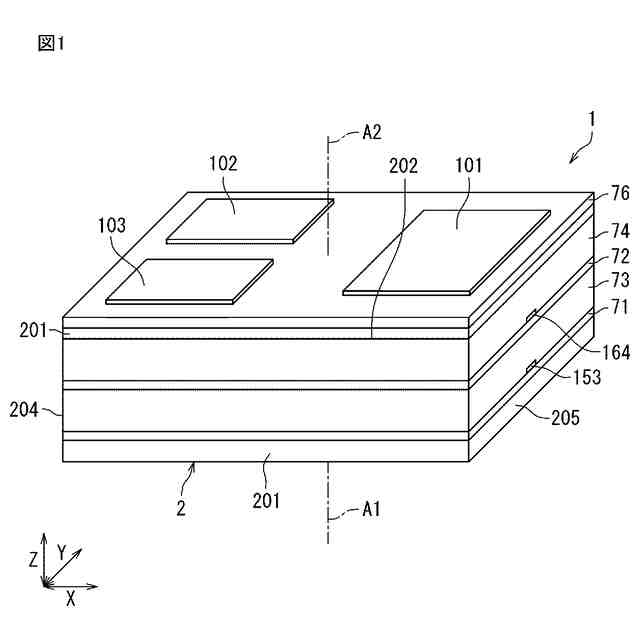

本開示の一態様のインダクタ部品を示す斜視図。

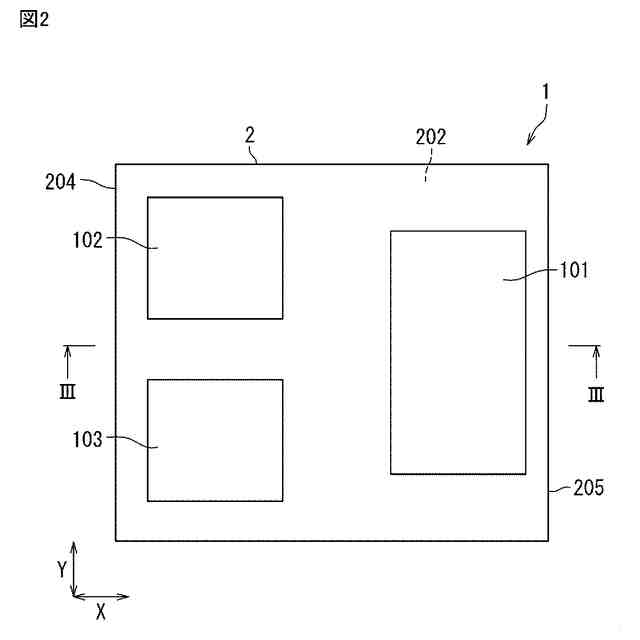

図１のインダクタ部品の平面図。
図２のＩＩＩ－ＩＩＩ線に沿った断面図。

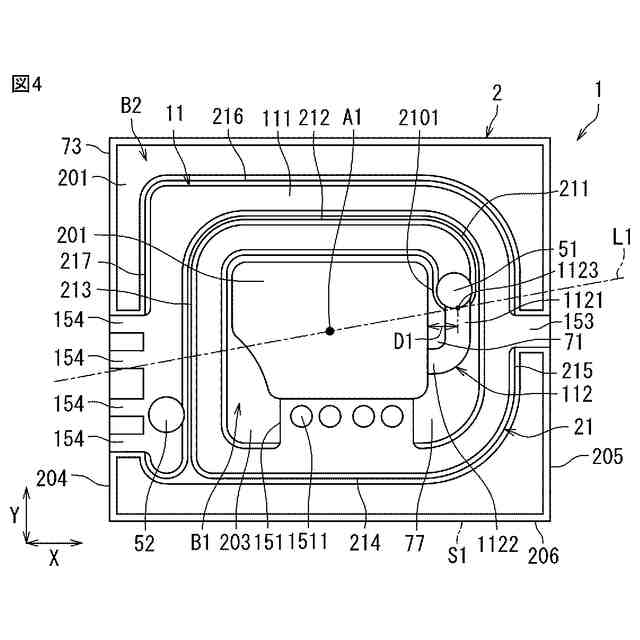

図１のインダクタ部品の第１インダクタ配線の層を説明するための平面模式図。

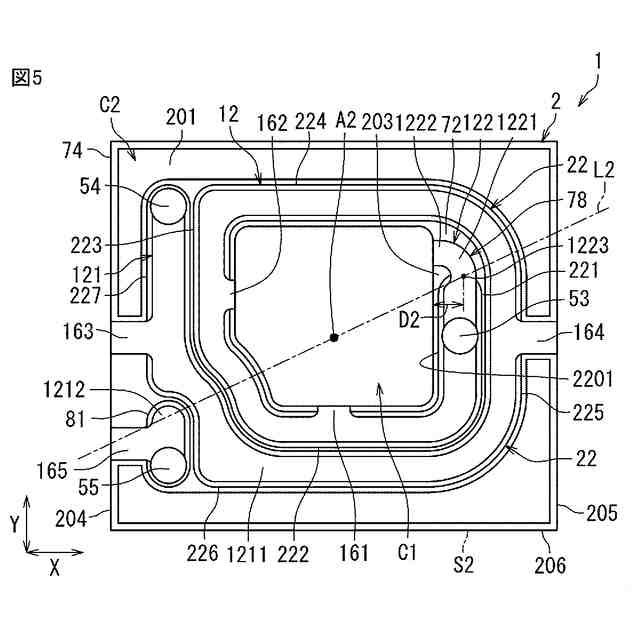

図１のインダクタ部品の第２インダクタ配線の層を説明するための平面模式図。
図１のインダクタ部品の製造方法の一例を説明するための第１の図。

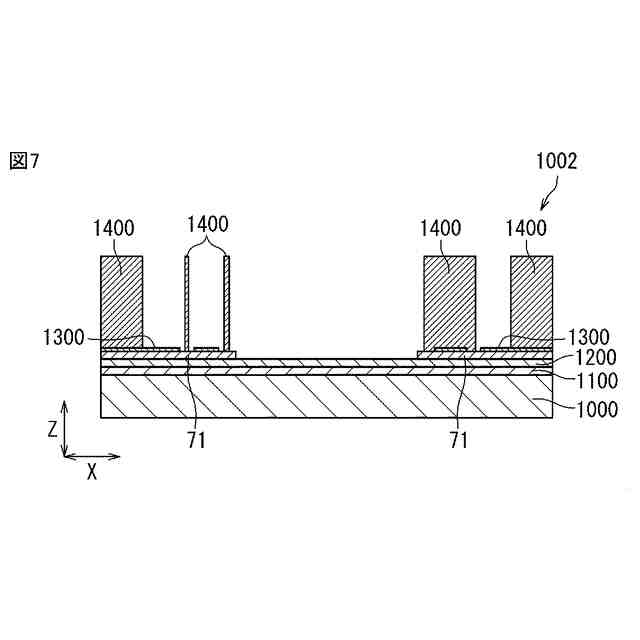

図１のインダクタ部品の製造方法の一例を説明するための第２の図。

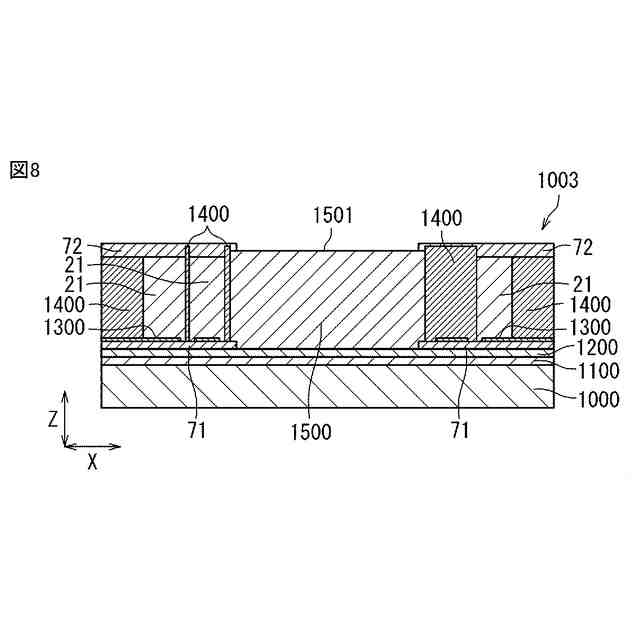

図１のインダクタ部品の製造方法の一例を説明するための第３の図。
図１のインダクタ部品の製造方法の一例を説明するための第４の図。
図１のインダクタ部品の製造方法の一例を説明するための第５の図。
図１のインダクタ部品の製造方法の一例を説明するための第６の図。
図１のインダクタ部品の製造方法の一例を説明するための第７の図。
図１のインダクタ部品の製造方法の一例を説明するための第８の図。
図１のインダクタ部品の製造方法の一例を説明するための第９の図。
図１のインダクタ部品の製造方法の一例を説明するための第１０の図。
図１のインダクタ部品の第１の変形例を示す平面模式図。
図１のインダクタ部品の第２の変形例を示す平面模式図。
図１のインダクタ部品の第３の変形例を示す平面模式図。
図１のインダクタ部品の第４の変形例を示す斜視図。
図１のインダクタ部品の第５の変形例を示す拡大側面図。
図１のインダクタ部品の第６の変形例を示す斜視図。
図１のインダクタ部品の第７の変形例を示す斜視図。
【発明を実施するための形態】
【０００９】
本開示の種々の態様について説明する。
【００１０】
第１態様のインダクタ部品は、
第１方向に沿った第１旋回軸まわりに延在する第１インダクタ配線と、
前記第１インダクタ配線が内部に位置する素体と
を備え、
前記素体は、
前記第１方向に交差する第２方向において前記第１インダクタ配線よりも前記第１旋回軸から離れて位置する磁性材料と、
前記第２方向において前記磁性材料よりも前記第１旋回軸から離れて位置し、前記第２方向において前記磁性材料に接する第１保護膜と
を含み、
前記第１保護膜の前記第１方向の寸法である厚みは、前記第１インダクタ配線の前記厚みよりも大きい。
（【００１１】以降は省略されています）
