公開番号2025154177
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057044
出願日2024-03-29
発明の名称蓄電設備
出願人株式会社GSユアサ
代理人個人
主分類H01M 10/613 20140101AFI20251002BHJP(基本的電気素子)
要約【課題】省スペース化を図りつつ空調性能(冷房性能または暖房性能)の向上を図ることができる蓄電設備を提供する。
【解決手段】蓄電設備は、蓄電素子122及び電力変換器の少なくとも一方を収容する電気盤100と、電気盤の天板116の上方に配置され、天板に形成された吸気口116a及び排気口116bを介して、電気盤の内部空間の空気を循環させる空調装置と、吸気口及び排気口を空気が通過可能に、天板の内面に配置される断熱材130～135と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、
前記電気盤の天板の上方に配置され、前記天板に形成された吸気口及び排気口を介して、前記電気盤の内部空間の空気を循環させる空調装置と、
前記吸気口及び前記排気口を空気が通過可能に、前記天板の内面に配置される断熱材と、を備える
蓄電設備。
続きを表示（約 530 文字）【請求項２】
前記断熱材は、前記天板の内面における前記空調装置と対向する位置とは異なる位置に配置される
請求項１に記載の蓄電設備。
【請求項３】
前記断熱材は、前記吸気口及び前記排気口と対向する位置に開口が形成されている
請求項１または２に記載の蓄電設備。
【請求項４】
前記断熱材は、さらに、前記電気盤の２つの側板、前板、後板、及び、底板の少なくとも１つの内面に配置される
請求項１または２に記載の蓄電設備。
【請求項５】
前記空調装置は、
前記排気口から下方に向かう空気を、前記蓄電素子及び前記電力変換器の少なくとも一方である第一対象物に当て、
前記吸気口へ向けて上方に向かう空気を、前記第一対象物とは異なる第二対象物に当てる
請求項１または２に記載の蓄電設備。
【請求項６】
前記電気盤は、
前記蓄電素子を収容する蓄電盤と、
前記電力変換器を収容する電力変換盤と、を備え、
前記蓄電盤及び前記電力変換盤のそれぞれに、前記空調装置と前記断熱材とが設けられている
請求項１または２に記載の蓄電設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電設備に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、密閉される収納盤と、収納盤内部の空気を吸入し、外部から吸入した空気に放熱させて温度を低下させ、収納盤内部に排出する熱交換器と、を備えるパワーコンディショナが開示されている。熱交換器は、収納盤の背面の下方に取り付けられており、収納盤の上面には屋根が配置され、屋根は断熱材を備えており、直射日光による熱が収納盤の上面に伝わることを抑制する（特許文献１の明細書の段落［００４２］－［００４３］等参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６３４５５７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に開示されたパワーコンディショナでは、収納盤の背面に熱交換器を配置し、収納盤の上面に断熱材を備えた屋根を配置することで、収納盤内部の冷却性能の向上を図っている。しかしながら、このパワーコンディショナの構成では、収納盤の背面に熱交換器を配置するためのスペースが必要であり、狭小地等にパワーコンディショナを設置するのが困難な場合がある。
【０００５】
本発明は、本願発明者が上記課題に新たに着目することによってなされたものであり、省スペース化を図りつつ空調性能（冷房性能または暖房性能）の向上を図ることができる蓄電設備を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る蓄電設備は、蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、前記電気盤の天板の上方に配置され、前記天板に形成された吸気口及び排気口を介して、前記電気盤の内部空間の空気を循環させる空調装置と、前記吸気口及び前記排気口を空気が通過可能に、前記天板の内面に配置される断熱材と、を備える。
【発明の効果】
【０００７】
本発明における蓄電設備によれば、省スペース化を図りつつ空調性能の向上を図ることができる。
【図面の簡単な説明】
【０００８】
図１は、実施の形態に係る蓄電設備の構成を示す斜視図である。

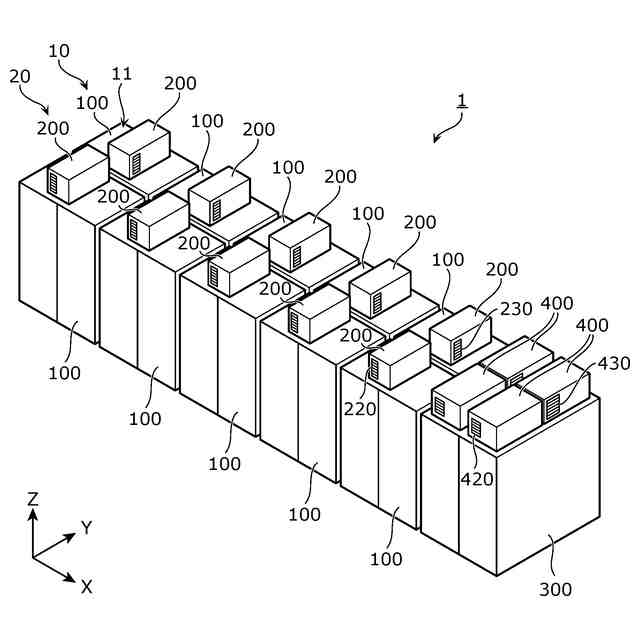

図２は、実施の形態に係る蓄電設備が備える４つの電気盤及び４つの空調装置の構成を示す斜視図である。
図３は、実施の形態に係る電気盤が備える蓄電装置の構成を示す斜視図である。

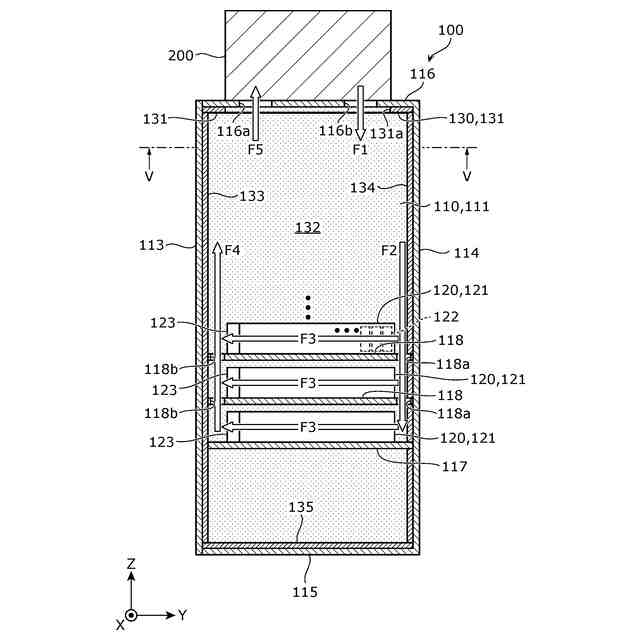

図４は、実施の形態に係る電気盤の内部構成を示す断面図である。

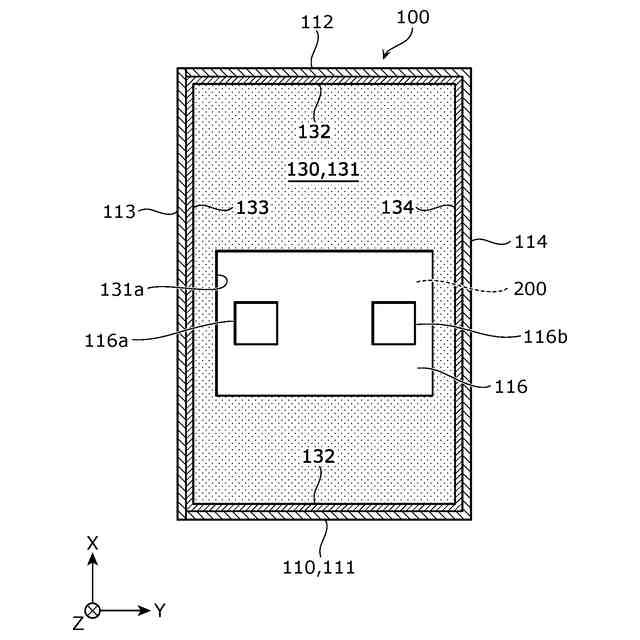

図５は、実施の形態に係る電気盤の天板に配置される断熱材の構成を示す断面図である。

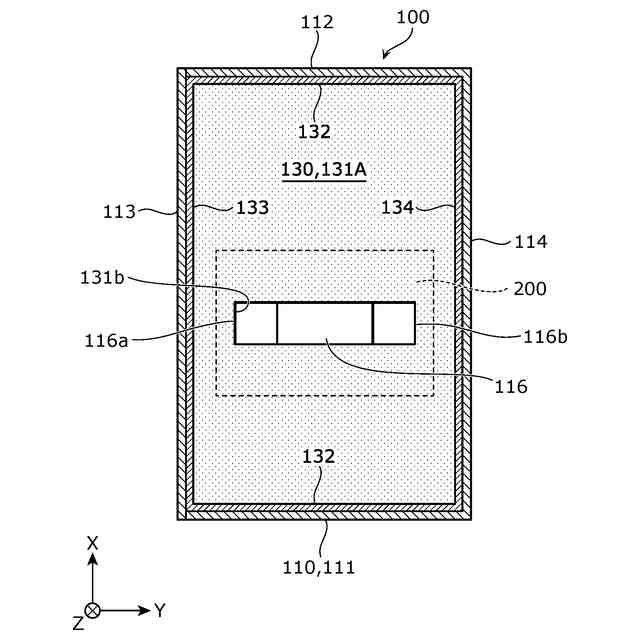

図６は、実施の形態の変形例１に係る電気盤の天板に配置される断熱材の構成を示す断面図である。
図７は、実施の形態の変形例２に係る電気盤の天板に配置される断熱材の構成を示す断面図である。
図８は、実施の形態の変形例３に係る電気盤の天板に配置される断熱材の構成を示す断面図である。
図９は、実施の形態の変形例４に係る電気盤の天板に配置される断熱材の構成を示す断面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電設備は、蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、前記電気盤の天板の上方に配置され、前記天板に形成された吸気口及び排気口を介して、前記電気盤の内部空間の空気を循環させる空調装置と、前記吸気口及び前記排気口を空気が通過可能に、前記天板の内面に配置される断熱材と、を備える。
【００１０】
本発明の一態様に係る蓄電設備によれば、電気盤の天板の上方に配置される空調装置と、天板に形成された空調装置の吸気口及び排気口を空気が通過可能に、天板の内面に配置される断熱材と、を備えている。このように、電気盤の天板の上方に空調装置が配置されることで、狭小地等の狭い土地にも電気盤を配置できる等、省スペース化を図ることができる。この構成において、空調性能（冷房性能または暖房性能）を向上させるために、電気盤の天板の内面に断熱材を配置すると、断熱材が、天板に形成された空調装置の吸気口及び排気口を塞いでしまうおそれがある。このため、断熱材を、吸気口及び排気口を空気が通過可能に天板の内面に配置する。これにより、蓄電設備によれば、省スペース化を図りつつ空調性能の向上を図ることができる。
（【００１１】以降は省略されています）
