公開番号2025154150
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057002
出願日2024-03-29
発明の名称蓄電設備
出願人株式会社GSユアサ
代理人個人
主分類H01M 10/6563 20140101AFI20251002BHJP(基本的電気素子)
要約【課題】省スペース化を図りつつ、空調性能(冷房性能または暖房性能)の低下を抑制できる蓄電設備を提供する。
【解決手段】蓄電設備は、蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、電気盤の上方に配置され、電気盤の内部空間の空気を循環させる第一空調装置及び第二空調装置と、を備え、第一空調装置は、電気盤の周囲空気に連通する、第一吸気口と第一排気口と、を備え、第二空調装置は、電気盤の周囲空気に連通する、第二吸気口と第二排気口と、を備え、第一吸気口は、第二排気口と対向する位置とは異なる位置に配置される。
【選択図】図4
特許請求の範囲【請求項１】
蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、
前記電気盤の上方に配置され、前記電気盤の内部空間の空気を循環させる第一空調装置及び第二空調装置と、を備え、
前記第一空調装置は、前記電気盤の周囲空気に連通する、第一吸気口と第一排気口と、を備え、
前記第二空調装置は、前記電気盤の周囲空気に連通する、第二吸気口と第二排気口と、を備え、
前記第一吸気口は、前記第二排気口と対向する位置とは異なる位置に配置される
蓄電設備。
続きを表示（約 470 文字）【請求項２】
前記電気盤は、
蓄電素子を収容する第一電気盤と、
蓄電素子及び電力変換器の少なくとも一方を収容し、前記第一電気盤と隣り合って配置される第二電気盤と、を備え、
前記第一空調装置は、前記第一電気盤の上方に配置され、
前記第二空調装置は、前記第二電気盤の上方に配置される
請求項１に記載の蓄電設備。
【請求項３】
平面視における、前記第一電気盤及び前記第二電気盤の並び方向と交差する方向において、前記第一電気盤の中心位置と前記第一空調装置の中心位置とは異なって配置され、前記第二電気盤の中心位置と前記第二空調装置の中心位置とは異なって配置され、かつ、前記第一空調装置の中心位置と前記第二空調装置の中心位置とは異なって配置される
請求項２に記載の蓄電設備。
【請求項４】
平面視において、前記第一吸気口及び前記第二吸気口の少なくとも一方は、前記電気盤の天板の外方に向けて開口している
請求項１～３のいずれか一項に記載の蓄電設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電設備に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、密閉される収納盤と、収納盤内部の空気を吸入し、外部から吸入した空気に放熱させて温度を低下させ、収納盤内部に排出する熱交換器と、を備えるパワーコンディショナが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６３４５５７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に開示されたパワーコンディショナでは、収納盤の側方に複数の熱交換器を備えている。このような従来のパワーコンディショナでは、収納盤の側方に複数の熱交換器を配置するためのスペースが必要であり、当該パワーコンディショナを狭小地等に設置するのが困難となるおそれがある。このため、収納盤上に複数の熱交換器を配置することが考えられるが、この場合には、複数の熱交換器を配置するスペースが限られるため、複数の熱交換器の配置によっては、熱交換器の冷却性能が低下するおそれがある。さらに、蓄電池モジュール等を収納した収納盤に熱交換器を上記のように配置し、当該収納盤を複数設置する場合は、なおさら、設置スペースの増大や冷却性能の低下の悪影響が懸念される。
【０００５】
本発明は、本願発明者が上記課題に新たに着目することによってなされたものであり、省スペース化を図りつつ空調性能（冷房性能または暖房性能）の低下を抑制できる蓄電設備を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る蓄電設備は、蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、前記電気盤の上方に配置され、前記電気盤の内部空間の空気を循環させる第一空調装置及び第二空調装置と、を備え、前記第一空調装置は、前記電気盤の周囲空気に連通する、第一吸気口と第一排気口と、を備え、前記第二空調装置は、前記電気盤の周囲空気に連通する、第二吸気口と第二排気口と、を備え、前記第一吸気口は、前記第二排気口と対向する位置とは異なる位置に配置される。
【発明の効果】
【０００７】
本発明における蓄電設備によれば、省スペース化を図りつつ空調性能の低下を抑制できる。
【図面の簡単な説明】
【０００８】

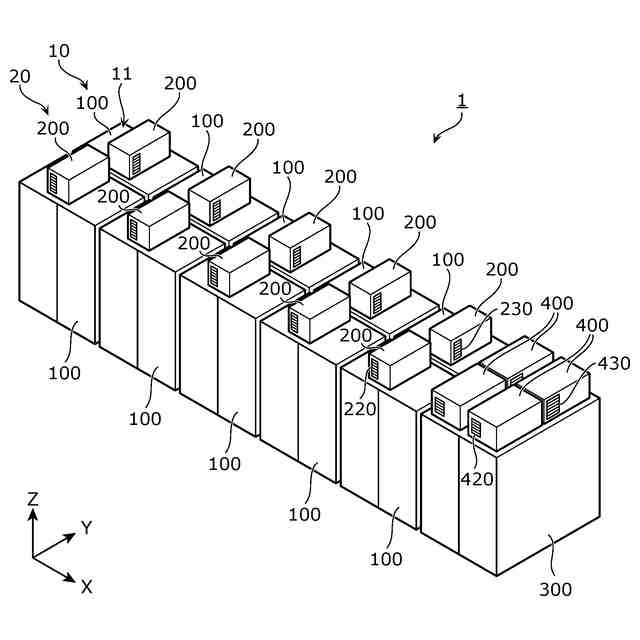

図１は、実施の形態に係る蓄電設備の構成を示す斜視図である。
図２は、実施の形態に係る蓄電設備が備える４つの電気盤及び４つの空調装置の構成を示す斜視図である。

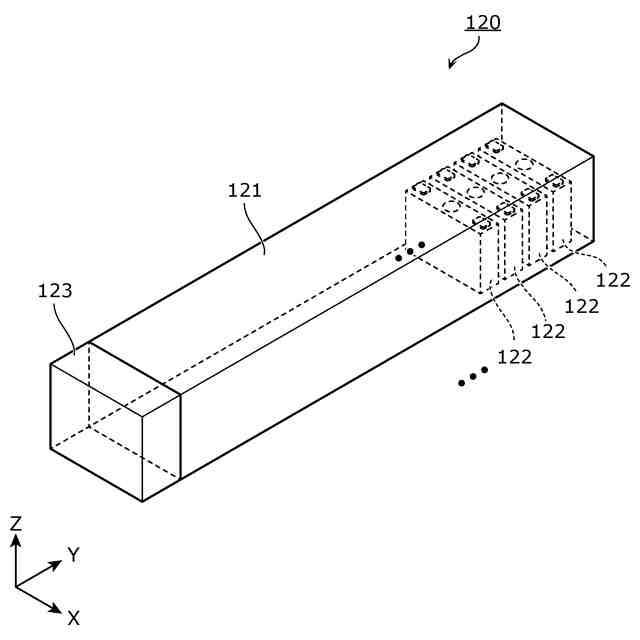

図３は、実施の形態に係る電気盤が備える蓄電装置の構成を示す斜視図である。

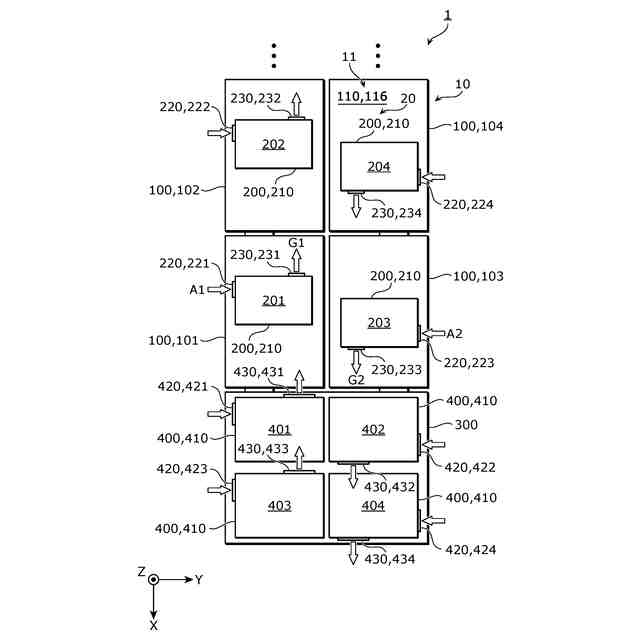

図４は、実施の形態に係る複数の空調装置の外部吸気口及び外部排気口の位置関係を示す平面図である。

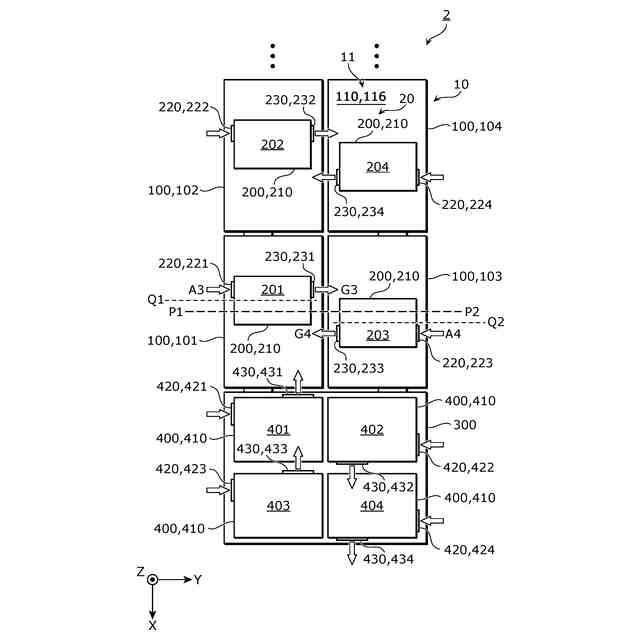

図５は、実施の形態の変形例１に係る蓄電設備における複数の空調装置の外部吸気口及び外部排気口の位置関係を示す平面図である。
図６は、実施の形態の変形例２に係る蓄電設備における複数の空調装置の外部吸気口及び外部排気口の位置関係を示す平面図である。

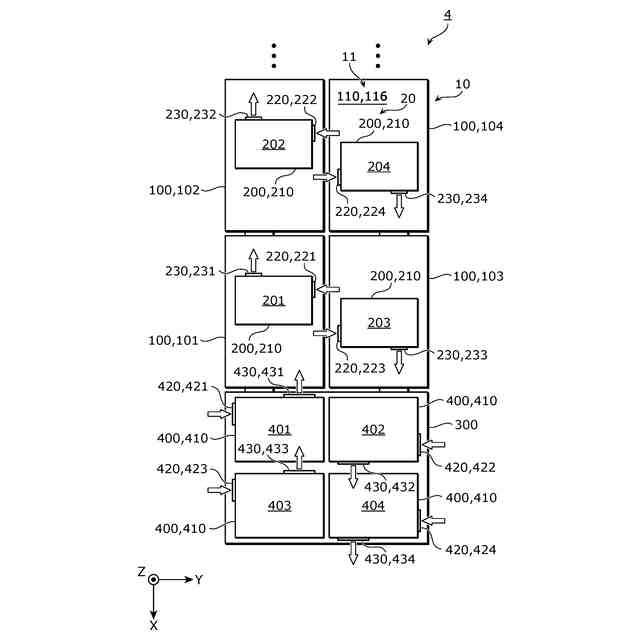

図７は、実施の形態の変形例３に係る蓄電設備における複数の空調装置の外部吸気口及び外部排気口の位置関係を示す平面図である。

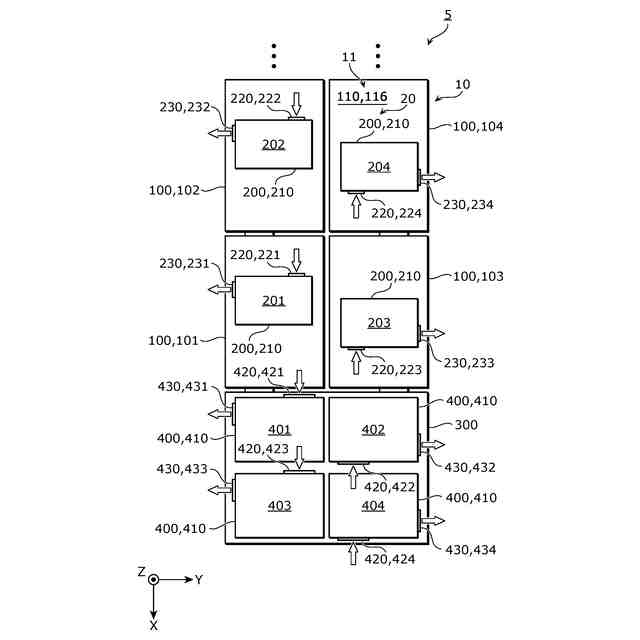

図８は、実施の形態の変形例４に係る蓄電設備における複数の空調装置の外部吸気口及び外部排気口の位置関係を示す平面図である。

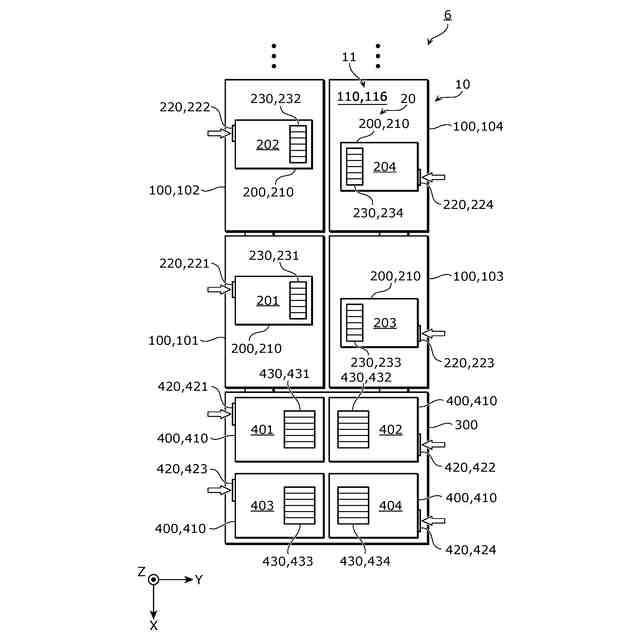

図９は、実施の形態の変形例５に係る蓄電設備における複数の空調装置の外部吸気口及び外部排気口の位置関係を示す平面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電設備は、蓄電素子及び電力変換器の少なくとも一方を収容する電気盤と、前記電気盤の上方に配置され、前記電気盤の内部空間の空気を循環させる第一空調装置及び第二空調装置と、を備え、前記第一空調装置は、前記電気盤の周囲空気に連通する、第一吸気口と第一排気口と、を備え、前記第二空調装置は、前記電気盤の周囲空気に連通する、第二吸気口と第二排気口と、を備え、前記第一吸気口は、前記第二排気口と対向する位置とは異なる位置に配置される。
【００１０】
本発明の一態様に係る蓄電設備によれば、電気盤の上方に配置される第一空調装置及び第二空調装置を備え、第一空調装置の第一吸気口は、第二空調装置の第二排気口と対向する位置とは異なる位置に配置される。このように、電気盤の上方に第一空調装置及び第二空調装置を配置することで、狭小地等の狭い土地にも電気盤を配置できる等、省スペース化を図ることができる。この構成において、第一空調装置の第一吸気口を、第二空調装置の第二排気口と対向しない位置に配置する。これにより、第一空調装置の第一吸気口が、第二空調装置の第二排気口からの排気を吸い込むのを抑制できるため、第一空調装置の性能が低下するのを抑制できる。したがって、蓄電設備によれば、省スペース化を図りつつ空調性能（冷房性能または暖房性能）の低下を抑制できる。
（【００１１】以降は省略されています）
