公開番号2025168488
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025146057,2023172038
出願日2025-09-03,2019-09-30
発明の名称雨樋用曲がり配管及び雨樋システム
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E04D 13/08 20060101AFI20251030BHJP(建築物)
要約【課題】デザイン性に優れた雨樋用曲がり配管を提供することを目的とする。
【解決手段】片側に第1受口部16を有する第1直管部10と、片側に第2受口部18を有する第2直管部12と、一端が第1直管部10の第1受口部16と反対側と繋がり、他端が第2直管部12の第2受口部18と反対側と繋がっている第3直管部14と、を備え、第1直管部10の軸線O1と第3直管部14の軸線O3とが交差し、かつ第2直管部12の軸線O2と第3直管部14の軸線O3とが交差している、雨樋用曲がり配管100。
【選択図】図2
特許請求の範囲【請求項１】
片側に第１受口部を有する第１直管部と、
片側に第２受口部を有する第２直管部と、
一端が前記第１直管部の前記第１受口部と反対側と繋がり、他端が前記第２直管部の前記第２受口部と反対側と繋がっている第３直管部と、を備え、
前記第１直管部の軸線と前記第３直管部の軸線とが交差し、かつ前記第２直管部の軸線と前記第３直管部の軸線とが交差しており、
前記第１受口部の内径は、前記第１直管部の前記第１受口部以外の部分の内径よりも大きく、
前記第２受口部の内径は、前記第２直管部の前記第２受口部以外の部分の内径よりも大きく、
前記第１直管部の前記第１受口部以外の部分、前記第３直管部、及び前記第２直管部の前記第２受口部以外の部分の内面に段差を有しない、雨樋用曲がり配管。
続きを表示（約 400 文字）【請求項２】
前記第１直管部の軸線、前記第２直管部の軸線、及び前記第３直管部の軸線が同一平面上にある、請求項１に記載の雨樋用曲がり配管。
【請求項３】
前記第１直管部及び前記第３直管部の前記第１直管部側の一部を有する屈曲した第１管部材と、前記第２直管部及び前記第３直管部の前記第２直管部側の残部を有する屈曲した第２管部材とが接続され、前記第３直管部に分割線を有する、請求項１又は２に記載の雨樋用曲がり配管。
【請求項４】
雨水を横引きする直管と、雨水を縦引きする直管と、請求項１～３のいずれか一項に記載の雨樋用曲がり配管と、を備え、
雨水を横引きする直管の挿口が、前記雨樋用曲がり配管の第１受口部内に受け入れられて接続され、
雨水を縦引きする直管の挿口が、前記雨樋用曲がり配管の第２受口部内に受け入れられて接続されている、雨樋システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、雨樋用曲がり配管及び雨樋システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般に、建築物には、屋根から流れ落ちる雨水を受け止め、地上へと流し込むための雨樋が設けられている。雨樋は、軒樋、集水器、竪樋、直管、曲がり配管（エルボ）等の部材が複数組み合わされて構成されている。
【０００３】
雨樋において、雨水を横配管から縦配管に導く部分や、縦配管から横配管に導く部分には、直管同士を接続するための継手として曲がり配管が用いられる。例えば、特許文献１の図４には、サイフォン雨樋システムに用いる曲がり配管として、曲線的に９０°曲がった曲管部を有するエルボが開示されている。また、特許文献１の図６には、曲線的に４５°曲がった曲管部を有するエルボを組み合わせた組み合わせエルボが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６２７９７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１の図４や図６に記載されているような従来の雨樋用曲がり配管は、凹凸が多数あり美観が悪く、デザイン性が乏しい。
【０００６】
本発明は、デザイン性に優れた雨樋用曲がり配管を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、以下の態様を有する。
［１］片側に第１受口部を有する第１直管部と、
片側に第２受口部を有する第２直管部と、
一端が前記第１直管部の前記第１受口部と反対側と繋がり、他端が前記第２直管部の前記第２受口部と反対側と繋がっている第３直管部と、を備え、
前記第１直管部の軸線と前記第３直管部の軸線とが交差し、かつ前記第２直管部の軸線と前記第３直管部の軸線とが交差している、雨樋用曲がり配管。
［２］前記第１直管部の軸線、前記第２直管部の軸線、及び前記第３直管部の軸線が同一平面上にある、［１］に記載の雨樋用曲がり配管。
［３］前記第１直管部及び前記第３直管部の前記第１直管部側の一部を有する屈曲した第１管部材と、前記第２直管部及び前記第３直管部の前記第２直管部側の残部を有する屈曲した第２管部材とが接続され、前記第３直管部に分割線を有する、［１］又は［２］に記載の雨樋用曲がり配管。
【発明の効果】
【０００８】
本発明によれば、デザイン性に優れた雨樋用曲がり配管を提供できる。
【図面の簡単な説明】
【０００９】

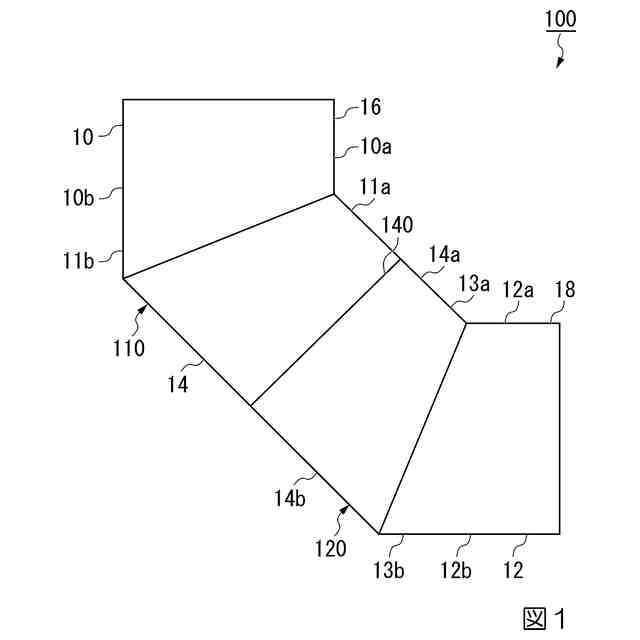

本発明の雨樋用曲がり配管の第１実施形態を説明する正面図である。

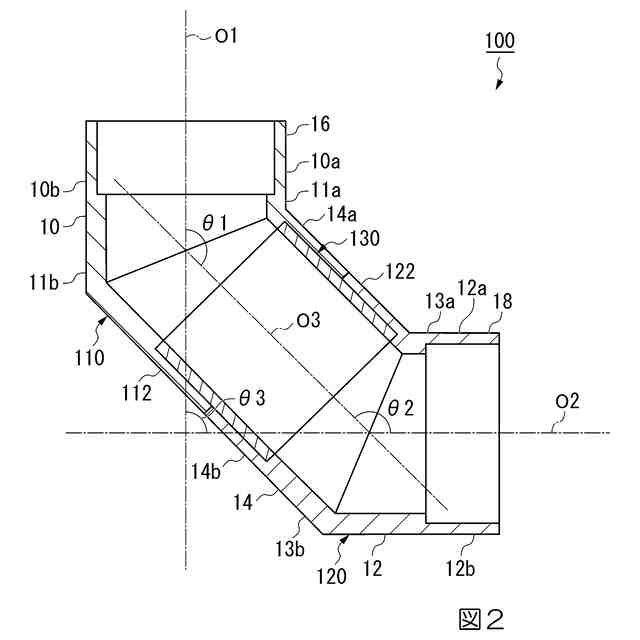

図１の雨樋用曲がり配管の縦断面図である。

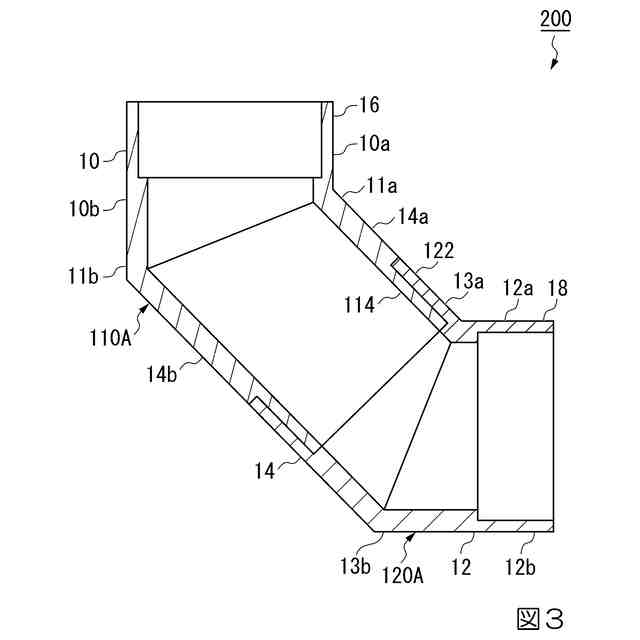

本発明の雨樋用曲がり配管の第２実施形態を説明する縦断面図である。

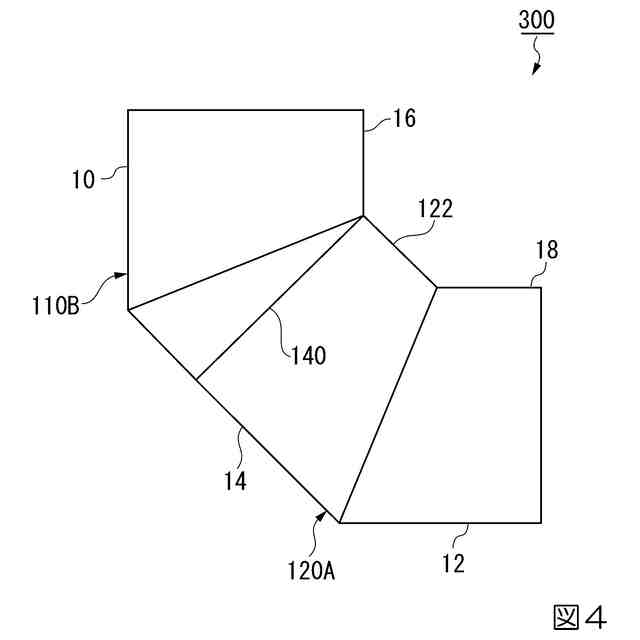

本発明の雨樋用曲がり配管の第１実施形態を説明する正面図である。
図１の雨樋用曲がり配管の縦断面図である。
本発明の雨樋用曲がり配管を備えるサイフォン雨樋システムの一実施形態例を説明する概略構成図である。
【発明を実施するための形態】
【００１０】
本発明の雨樋用曲がり配管は、例えば、サイフォン雨樋システムに用いることができる。
以下、本発明の雨樋用曲がり配管の実施形態について、図面を参照して説明する。なお、以下の説明において例示される図の寸法等は一例であって、本発明はそれらに必ずしも限定されるものではなく、その要旨を変更しない範囲で適宜変更して実施することが可能である。
（【００１１】以降は省略されています）
