公開番号2025072597
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025020459,2020151304
出願日2025-02-12,2020-09-09
発明の名称光源装置
出願人日亜化学工業株式会社
代理人個人,個人
主分類F21S 2/00 20160101AFI20250430BHJP(照明)
要約【課題】所望の照射領域を十分な光量で照射することができる光源装置を提供する。
【解決手段】 2以上の照射領域に光を照射するための光源装置であって、上面に発光面を有する複数の発光部と、複数の発光部それぞれに対応し、該発光部から出射された光が入射する複数の入射領域を含む、発光部の発光面側に位置する第1面、及び複数の入射領域のそれぞれに対応する複数の出射領域を含む、第1面と反対側に位置する第2面を備え、発光部の発光面の上方に位置する光学レンズと、複数の発光部のそれぞれに対応して設けられ、発光部の発光面を覆う複数の入光部、及び複数の入光部それぞれに対応して設けられ、入光部の面積より小さい面積を有する出光部、を備え、発光部と光学レンズとの間に位置する光収束部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
２以上の照射領域に光を照射するための光源装置であって、
上面に発光面を有する複数の発光部と、
前記複数の発光部それぞれに対応し、該発光部から出射された光が入射する複数の入射領域を含む、前記発光部の発光面側に位置する第１面、及び前記複数の入射領域のそれぞれに対応する複数の出射領域を含む、前記第１面と反対側に位置する第２面を備え、前記発光部の発光面の上方に位置する光学レンズと、
前記複数の発光部のそれぞれに対応して設けられ、前記発光部の発光面を覆う複数の入光部、及び前記複数の入光部それぞれに対応して設けられ、前記入光部の面積より小さい面積を有する複数の出光部、を備え、前記発光部と前記光学レンズとの間に位置する光収束部と、を備える、光源装置。
続きを表示（約 1,400 文字）【請求項２】
２以上の照射領域に光を照射するための光源装置であって、
上面に発光面を有する複数の発光部と、
前記発光部の発光面の上方に位置し、第１入射領域を含む第１面と、第１出射領域を含む第２面と、を有する光学レンズと、
前記複数の発光部のそれぞれに対応して設けられ、前記発光部の発光面を覆う複数の入光部、及び前記複数の入光部それぞれに対応して設けられ、前記入光部の面積より小さい面積を有する複数の出光部、を備え、前記発光部と前記光学レンズとの間に位置する光収束部と、を備える、光源装置。
【請求項３】
少なくとも１つの前記発光部に対応して設けられた前記入光部の中心と、該入光部に対応する前記出光部の中心とを結ぶ軸は、前記光学レンズの光軸に対して角度γ１で傾斜している、請求項１又は請求項２に記載の光源装置。
【請求項４】
前記複数の発光部は、マトリクス状に配列されており、
前記角度γ１は、
前記光学レンズの光軸から前記マトリクス状の隅部に配置された前記発光部の発光面の中心までの最短距離Ｌ（０＜Ｌ）と、
前記光学レンズの光軸から前記傾斜するように設けられた軸を有する入光部に対応して設けられた前記発光部の発光面の中心までの最短距離ｘ（０＜ｘ≦Ｌ）と、
前記複数の発光部の発光面が延在する平面と前記光学レンズの光軸との交点を中心点としたときの、該中心点と、前記照射領域を全て含む領域の対角に位置する２点のうちの１点と、を結ぶ直線、及び該中心点と該２点の他点とを結ぶ直線がなす角度α（０°＜α＜１８０°）と、
を用いて、
TIFF
2025072597000004.tif
12
77
と表される、請求項３に記載の光源装置。
【請求項５】
前記光収束部は、前記複数の発光部それぞれの発光面を覆う複数の錐台状レンズを含み、
前記入光部は、前記錐台状レンズの下面であり、
前記出光部は、前記錐台状レンズの上面である、請求項１～４のいずれか１項に記載の光源装置。
【請求項６】
前記複数の錐台状レンズは、一体化している、請求項５に記載の光源装置。
【請求項７】
前記複数の錐台状レンズの外側側面は、光反射性部材で覆われている、請求項５又は６に記載の光源装置。
【請求項８】
前記光収束部は、前記発光部側に第１開口部を有し、前記光学レンズ側に第２開口部を有する、前記複数の発光部それぞれに対応して設けられた複数の空洞部を含み、
前記入光部は、前記空洞部の前記第１開口部であり、
前記出光部は、前記空洞部の前記第２開口部である、請求項１～４のいずれか１項に記載の光源装置。
【請求項９】
前記光収束部の複数の出光部を覆う第１レンズを備え、
前記光収束部の前記出光部それぞれから出射した光は、第１半値角で前記第１レンズに入射し、前記第１半値角より小さい第２半値角で前記第１レンズから出射し、前記光学レンズに入射する、請求項１～８のいずれか１項に記載の光源装置。
【請求項１０】
前記光学レンズの前記第１面と前記第１レンズの最短距離が０．１ｍｍ以上１．０ｍｍ以下である、請求項９に記載の光源装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光源装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
近年、発光ダイオード等の複数の発光部を用いた光源が幅広く使用されるようになっていている。例えば、特許文献１には、携帯電話に搭載されたカメラのような小型カメラのフラッシュ用に用いることができる光源が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５２７５５５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような、例えば、カメラのフラッシュ用に用いる光源は、照射領域全体を分割した個々の照射領域のうち、所望の照射領域を十分な光量で照射することが求められる。
【０００５】
そこで、本開示は、所望の照射領域を十分な光量で照射することができる光源装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る光源装置は、２以上の照射領域に光を照射するための光源装置であって、上面に発光面を有する複数の発光部と、前記複数の発光部それぞれに対応し、該発光部から出射された光が入射する複数の入射領域を含む、前記発光部の発光面側に位置する第１面、及び前記複数の入射領域のそれぞれに対応する複数の出射領域を含む、前記第１面と反対側に位置する第２面を備え、前記発光部の発光面の上方に位置する光学レンズと、前記複数の発光部のそれぞれに対応して設けられ、前記発光部の発光面を覆う複数の入光部、及び前記複数の入光部それぞれに対応して設けられ、前記入光部の面積より小さい面積を有する出光部、を備え、前記発光部と前記光学レンズとの間に位置する光収束部と、を備える。
【０００７】
また、本開示の一実施形態に係る光源装置は、２以上の照射領域に光を照射するための光源装置であって、上面に発光面を有する複数の発光部と、前記発光部の発光面の上方に位置し、第１入射領域を含む第１面と、第１出射領域を含む第２面と、を有する光学レンズと、前記複数の発光部のそれぞれに対応して設けられ、前記発光部の発光面を覆う複数の入光部、及び前記複数の入光部それぞれに対応して設けられ、前記入光部の面積より小さい面積を有する複数の出光部、を備え、前記発光部と前記光学レンズとの間に位置する光収束部と、を備える。
【発明の効果】
【０００８】
本開示の一実施形態に係る光源装置は、所望の照射領域を十分な光量で照射することができる。
【図面の簡単な説明】
【０００９】
本開示の実施形態１に係るフラッシュ用光源の斜視図である。
図１に示すフラッシュ用光源の発光部の上面視であって、該発光部の配列を説明する図である。

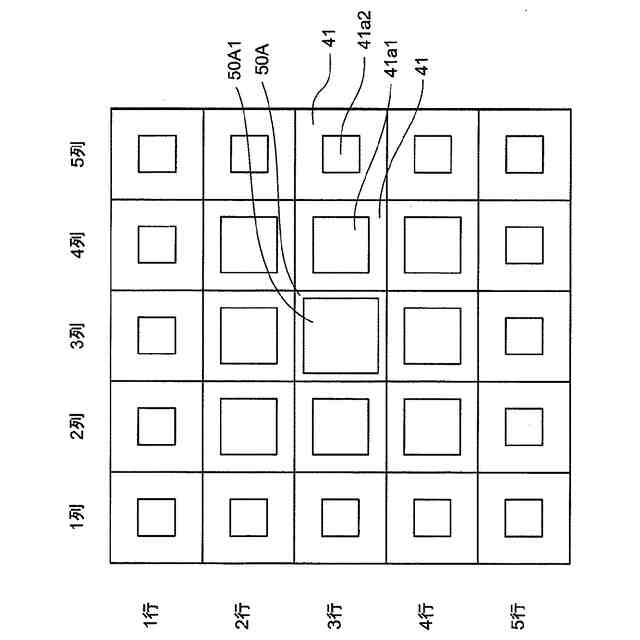

図１に示すフラッシュ用光源において、発光部毎に発光面の寸法が異なる場合の発光部の上面図である。

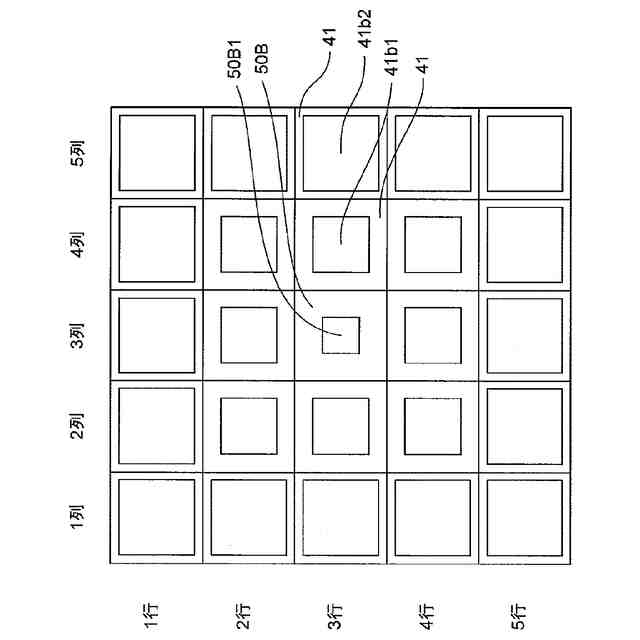

図１に示すフラッシュ用光源において、発光部毎に発光面の寸法が異なる場合の発光部の上面図である。

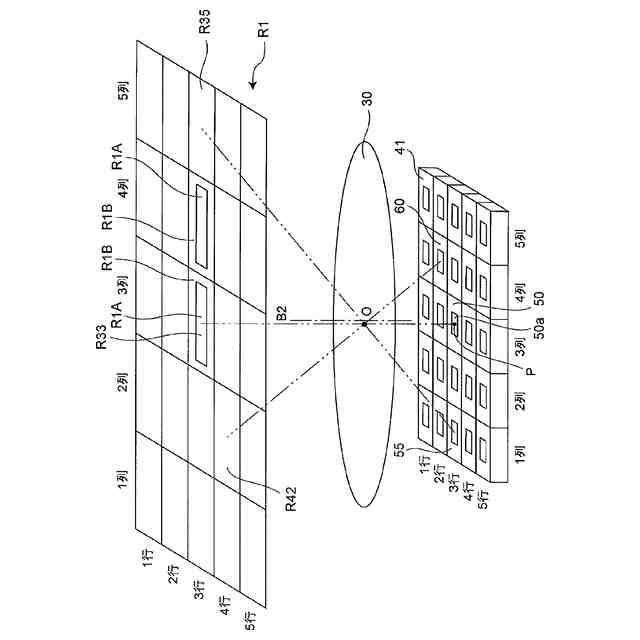

図１に示すフラッシュ用光源の発光部と該発光部に対応して設けられた照射領域との関係を説明する図である。

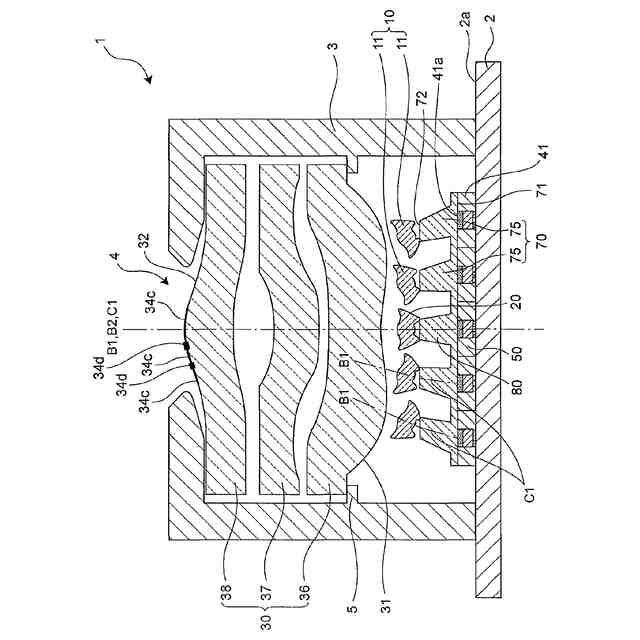

図１に示すフラッシュ用光源のＡ－Ａ線における断面図である。
図１に示すフラッシュ用光源において、全ての単位光収束部の中心軸が光学レンズの光軸と平行である場合のＡ－Ａ線における他の断面図である。
図４Ａに示す断面図の一部を拡大した図である。
図４Ａに示す断面図の発光部、光収束部及び第１レンズの拡大断面図である。
図４Ａの一部を拡大した図であり、中心発光部からの光が中心単位光収束部及び中心単位第１レンズを介して光学レンズに入射する様子を示している。
図４Ａに示す断面図において、中心単位第１レンズから出射した光が、光学レンズを介して対応する照射領域を照射する様子を示している。
図４Ａの一部を拡大した図であり、周囲発光部からの光が周囲単位光収束部及び周囲単位第１レンズを介して光学レンズに入射する様子を示している。
図４Ａに示す断面図において、周囲単位第１レンズから出射した光が、光学レンズを介して対応する照射領域を照射する様子を示している。
本開示の実施形態２に係るフラッシュ用光源の断面図である。
本開示の実施形態３に係るフラッシュ用光源の断面図である。
本開示の変形例１に係るフラッシュ用光源の断面図である。
本開示の変形例２に係るフラッシュ用光源の断面図である。
本開示の変形例３に係るフラッシュ用光源の断面図である。
本開示の変形例４に係るフラッシュ用光源の断面図である。
本開示の変形例５に係るフラッシュ用光源の断面図である。
本開示の変形例６に係るフラッシュ用光源が備える単位光収束部及び単位第１レンズの断面図である。
本開示の変形例７に係るフラッシュ用光源の断面図である。
本開示のその他の変形例に係るフラッシュ用光源の断面図である。
本開示のその他の変形例に係るフラッシュ用光源の断面図である。
本開示のその他の変形例に係るフラッシュ用光源の断面図である。
図１に示すフラッシュ用光源における、最短距離Ｌ、最短距離ｘ、及び角度αを示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、本開示に係る発明を実施するための実施形態や実施例を説明する。なお、以下に説明する、本開示に係る光源装置の一例であるフラッシュ用光源は、本開示に係る発明の技術思想を具体化するためのものであって、特定的な記載がない限り、本開示に係る発明を以下のものに限定しない。
各図面中、同一の機能を有する部材には、同一符号を付している場合がある。要点の説明または理解の容易性を考慮して、便宜上実施形態や実施例に分けて示す場合があるが、異なる実施形態や実施例で示した構成の部分的な置換または組み合わせは可能である。後述の実施形態や実施例では、前述と共通の事柄についての記述を省略し、異なる点についてのみ説明する。特に、同様の構成による同様の作用効果については、実施形態や実施例ごとには逐次言及しないものとする。各図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張して示している場合もある。
（【００１１】以降は省略されています）
