公開番号2025072753
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183055
出願日2023-10-25
発明の名称ダブルニット丸編地、編物製品、ダブルニット丸編地製造方法、及び、編地押さえ具
出願人林テレンプ株式会社,本田技研工業株式会社
代理人個人,個人
主分類D04B 1/00 20060101AFI20250501BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】表面の穴から表編地と裏編地との間へのゴミの侵入を安価に抑制可能な新規のダブルニット丸編地を提供する。

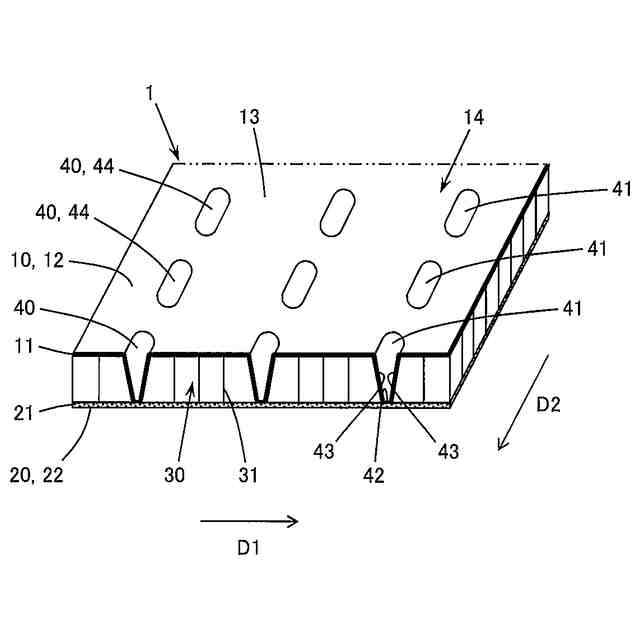

【解決手段】ダブルニット丸編地1は、表糸11の編目構造12を有する表編地10、裏糸21の編目構造22を有する裏編地20、及び、表編地10と裏編地20とを接結糸31で接結した接結構造30を備える。表編地10は、表面13から凹んで裏編地20に繋がった有底穴40であって、裏編地20に引き込まれた表糸11が側面43に配置された有底穴40を有する。
【選択図】図1
特許請求の範囲【請求項１】
表糸の編目構造を有する表編地と、
裏糸の編目構造を有する裏編地と、
前記表編地と前記裏編地とを接結糸で接結した接結構造と、を備え、

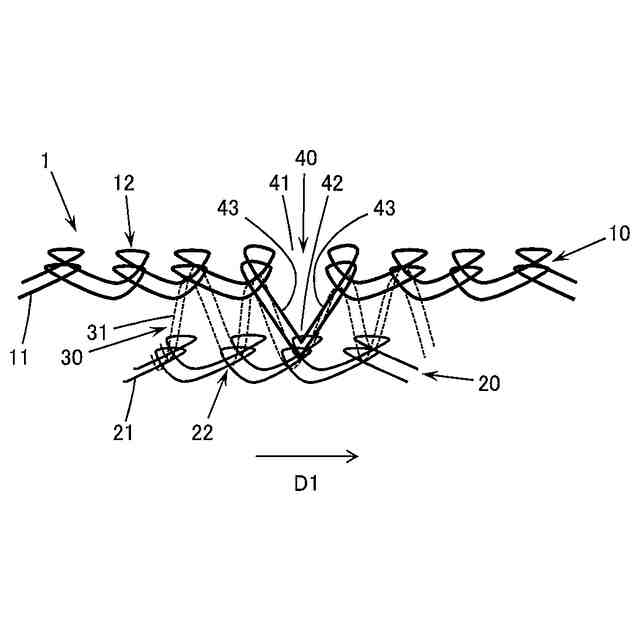

前記表編地は、表面から凹んで前記裏編地に繋がった有底穴であって、前記裏編地に引き込まれた前記表糸が側面に配置された有底穴を有する、ダブルニット丸編地。
続きを表示（約 1,000 文字）【請求項２】
前記有底穴が複数あり、
前記表編地の前記表面は、前記複数の有底穴による模様を有する、請求項１に記載のダブルニット丸編地。
【請求項３】
前記有底穴が複数あり、
前記複数の有底穴は、長手方向を経方向に向けた有底溝を含む、請求項１に記載のダブルニット丸編地。
【請求項４】
請求項１～請求項３のいずれか一項に記載のダブルニット丸編地を用いた編物製品。
【請求項５】

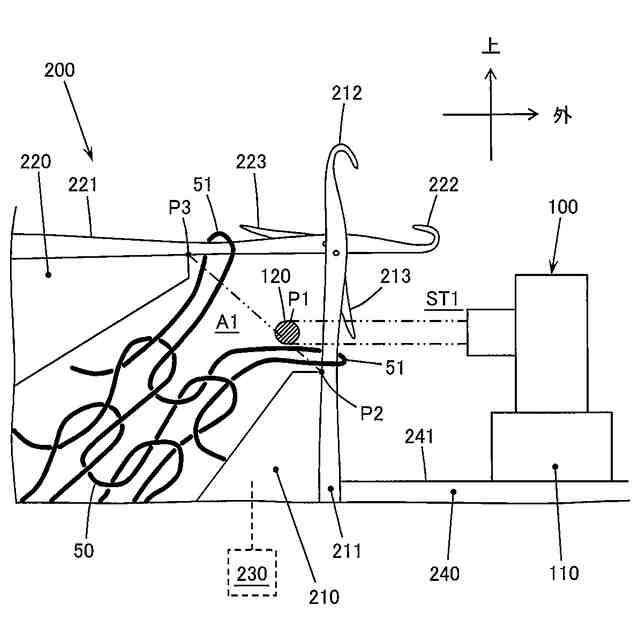

複数のシリンダー針が配列されたシリンダー、複数のダイヤル針が配列されたダイヤル、選針装置、及び、前記シリンダーの外側にある支持体を備えるダブルニット丸編機でダブルニット丸編地を製造するダブルニット丸編地製造方法であって、
前記支持体に取り付けられた押さえ具基部から前記複数のシリンダー針と前記複数のダイヤル針との間の押さえ位置に繋がったばね用鋼線で前記押さえ位置において編糸が絡まらないように編地を保持する保持工程と、

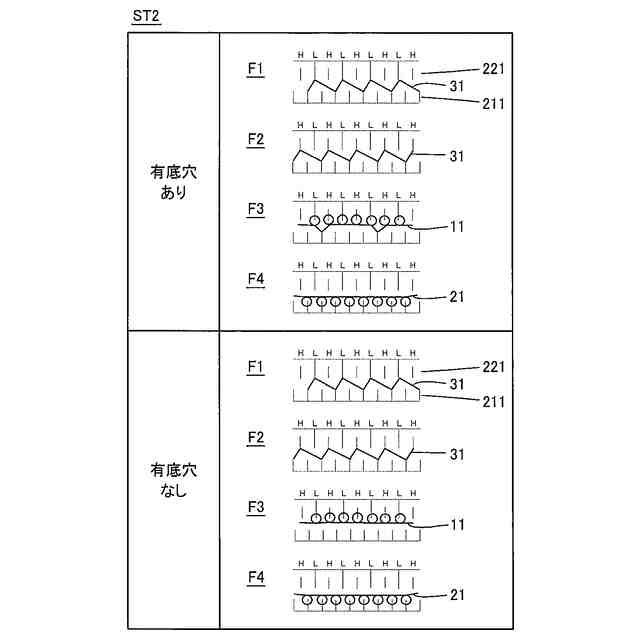

前記編糸に含まれる表糸の編目構造を有する表編地、前記編糸に含まれる裏糸の編目構造を有する裏編地、及び、前記編糸に含まれる接結糸で前記表編地と前記裏編地とを接結した接結構造を備え、前記表編地が表面から凹んで前記裏編地に繋がった有底穴を有し、前記裏編地に引き込まれた前記表糸が前記有底穴の側面に配置された前記ダブルニット丸編地が編成されるように、前記複数のシリンダー針及び前記複数のダイヤル針の動作、並びに、前記編糸の供給を制御する制御工程と、を含む、ダブルニット丸編地製造方法。
【請求項６】
前記ばね用鋼線は、直径０．７～１．２ｍｍの横断面円形を含む、最大径０．７～１．２ｍｍの横断面楕円形である、請求項５に記載のダブルニット丸編地製造方法。
【請求項７】

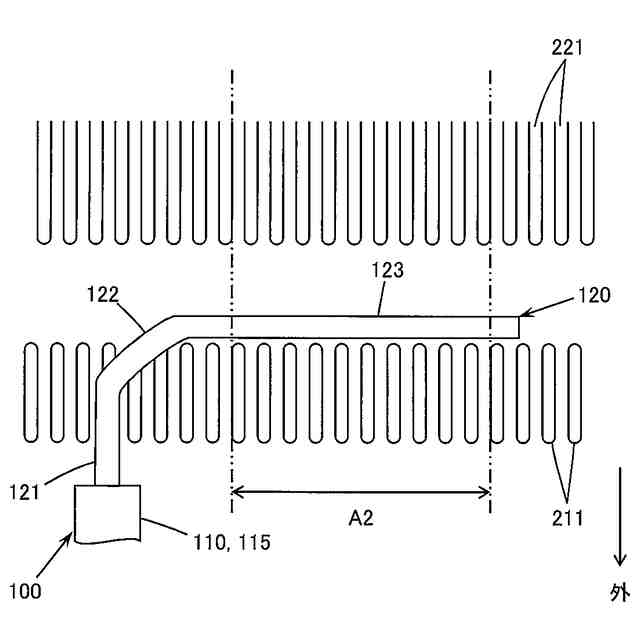

複数のシリンダー針が配列されたシリンダー、複数のダイヤル針が配列されたダイヤル、選針装置、及び、前記シリンダーの外側にある支持体を備えるダブルニット丸編機に取り付けられ、前記複数のシリンダー針と前記複数のダイヤル針との間の押さえ位置において編糸が絡まらないように編地を保持する編地押さえ具であって、
前記支持体に取り付けられる押さえ具基部と、
前記押さえ位置において前記編地を保持するように前記押さえ具基部から前記押さえ位置に繋がるばね用鋼線と、
を備える、編地押さえ具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ダブルニット丸編地、編物製品、ダブルニット丸編地製造方法、及び、編地押さえ具に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
自動車の座席の表皮材として、メッシュ組織を有する厚手のダブルラッシェル編地が使用されている。このダブルラッシェル編地は、メッシュ組織を有する表編地と、裏編地と、がつなぎ糸で接結された立体構造を有している。ダブルラッシェル編地は、経（たて）編機の一種であるダブルラッシェル機で編成される。ダブルラッシェル機で編成されるメッシュ組織を構成する複数の穴は、表編地を貫通している。従って、表編地の各貫通穴から裏編地を視認可能である。
特許文献１に示されるダブルラッシェル編地は、表編地の第一のメッシュ列から視認される裏編地と、表編地の第二のメッシュ列から視認される裏編地と、が互いに異なる色相を呈している。
【先行技術文献】
【特許文献】
【０００３】
登録実用新案第３０８０６１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

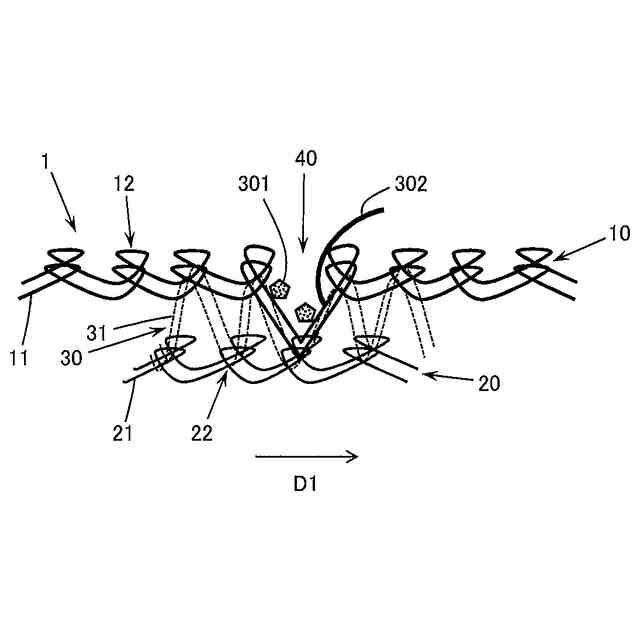

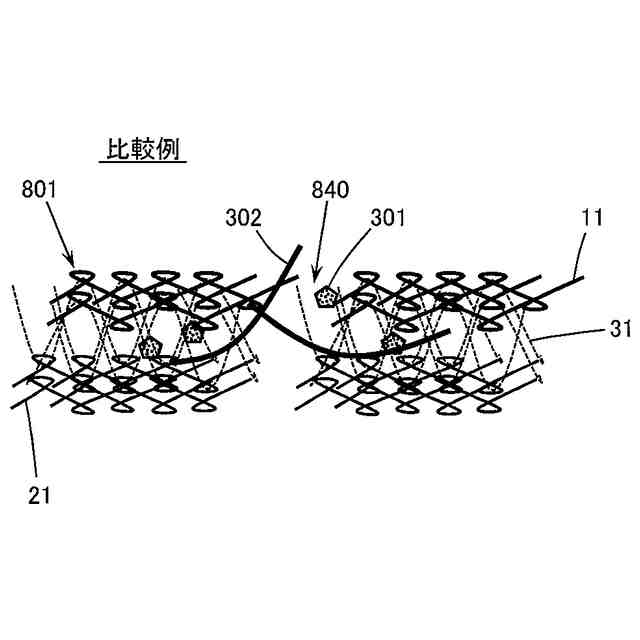

しかし、ダブルラッシェル編地は、高価である。また、菓子屑や毛髪といったゴミが表編地の穴に入ると、表編地と裏編地との間にまでゴミが入り込み、ダブルラッシェル編地からゴミを除去することができないことがある。
尚、上述のような問題は、チャイルドシートの表皮材、介護ベッドの表皮材、等にも考えられる。
【０００５】
本発明は、表面の穴から表編地と裏編地との間へのゴミの侵入を安価に抑制可能な新規の編地、該編地を用いた編物製品、該編地の製造方法、及び、該製造方法に使用される編地押さえ具を開示するものである。
【課題を解決するための手段】
【０００６】
本発明のダブルニット丸編地は、
表糸の編目構造を有する表編地と、
裏糸の編目構造を有する裏編地と、
前記表編地と前記裏編地とを接結糸で接結した接結構造と、を備え、
前記表編地は、表面から凹んで前記裏編地に繋がった有底穴であって、前記裏編地に引き込まれた前記表糸が側面に配置された有底穴を有する、態様を有する。
【０００７】
また、本発明の編物製品は、前記ダブルニット丸編地を用いた編物製品の態様を有する。
【０００８】
さらに、本発明のダブルニット丸編地製造方法は、複数のシリンダー針が配列されたシリンダー、複数のダイヤル針が配列されたダイヤル、選針装置、及び、前記シリンダーの外側にある支持体を備えるダブルニット丸編機でダブルニット丸編地を製造するダブルニット丸編地製造方法であって、
前記支持体に取り付けられた押さえ具基部から前記複数のシリンダー針と前記複数のダイヤル針との間の押さえ位置に繋がったばね用鋼線で前記押さえ位置において編糸が絡まらないように編地を保持する保持工程と、
前記編糸に含まれる表糸の編目構造を有する表編地、前記編糸に含まれる裏糸の編目構造を有する裏編地、及び、前記編糸に含まれる接結糸で前記表編地と前記裏編地とを接結した接結構造を備え、前記表編地が表面から凹んで前記裏編地に繋がった有底穴を有し、前記裏編地に引き込まれた前記表糸が前記有底穴の側面に配置された前記ダブルニット丸編地が編成されるように、前記複数のシリンダー針及び前記複数のダイヤル針の動作、並びに、前記編糸の供給を制御する制御工程と、を含む、態様を有する。
【０００９】
さらに、本発明の編地押さえ具は、複数のシリンダー針が配列されたシリンダー、複数のダイヤル針が配列されたダイヤル、選針装置、及び、前記シリンダーの外側にある支持体を備えるダブルニット丸編機に取り付けられ、前記複数のシリンダー針と前記複数のダイヤル針との間の押さえ位置において編糸が絡まらないように編地を保持する編地押さえ具であって、
前記支持体に取り付けられる押さえ具基部と、
前記押さえ位置において前記編地を保持するように前記押さえ具基部から前記押さえ位置に繋がるばね用鋼線と、
を備える、態様を有する。
【発明の効果】
【００１０】
本発明によれば、表面の穴から表編地と裏編地との間へのゴミの侵入を安価に抑制可能な新規のダブルニット丸編地、該ダブルニット丸編地を用いた編物製品、該ダブルニット丸編地の製造方法、及び、該製造方法に使用される編地押さえ具を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
