公開番号2025073597
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184520
出願日2023-10-27
発明の名称複合加工機
出願人株式会社アマダ,株式会社アマダマシナリー
代理人個人,個人,個人
主分類B23P 23/02 20060101AFI20250502BHJP(工作機械;他に分類されない金属加工)
要約【課題】装置に対する操作及び作業における作業者の負担が軽減される複合加工機を提供する。
【解決手段】複合加工機(91)は、搬送ライン(XL)上に設置され、搬送される長尺のワーク(W)に対し、穴加工を行う穴加工装置(1)と切断加工を行う切断装置(2)とを備え、穴加工装置(1)と切断装置(2)とは、それぞれの保守点検作業面(1F,2F)が互いに向き合い、作業者(Hm)が歩行可能な間隔(D)をもって並設されている。
【選択図】図1
特許請求の範囲【請求項１】
搬送ライン上に設置され、搬送される長尺のワークに対し、穴加工を行う穴加工装置と切断加工を行う切断装置とを備え、
前記穴加工装置と前記切断装置とは、それぞれの保守点検作業面が互いに向き合い、作業者が歩行可能な間隔をもって並設されている複合加工機。
続きを表示（約 310 文字）【請求項２】
前記穴加工装置及び前記切断装置を囲い、内外に出入り可能な開閉ドアを有するパーテーションユニットを備え、前記開閉ドアが開状態で自動運転不能である請求項１記載の複合加工機。
【請求項３】
前記作業者は、同じ立ち位置で前記穴加工装置の保守点検作業面と前記切断装置の保守点検作業面とに対する作業が可能である請求項１記載の複合加工機。
【請求項４】
前記切断装置は横型の帯鋸盤である請求項１～３のいずれか１項に記載の複合加工機。
【請求項５】
前記切断装置は、帯鋸刃を走行させると共に切断基準位置から旋回可能なカッティングヘッドを備えている請求項４記載の複合加工機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、穴加工装置と切断装置とを備えた複合加工機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に、１ラインで長尺のワークに対する穴明け加工と切断加工とを行うことができる複合加工機が記載されている。特許文献１に記載された複合加工機は、ラインの上流側から順に、ワークに穴明け加工を行うドリルユニットとワークを切断する切断ユニットとが近接配置されている。ドリルユニットの上流側にはドリルユニットにワークを供給するワーク搬入装置が配置され、切断ユニットの下流側には切断ユニットで切断されたワークを搬出するワーク搬出装置が配置されている。ワーク搬入装置及びワーク搬出装置は、それぞれ長尺のローラコンベアであり、ワークはワーク搬送路としてのワーク搬入装置からワーク搬出装置へと搬送される。
【先行技術文献】
【特許文献】
【０００３】
特開平７－１０８４３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されたような従来の複合加工機において、ドリルユニットはアーチ型を呈し、例えばＨ形鋼のワークに対して上方及び幅方向の側方からドリルによって穴明け加工が可能となっている。また、切断ユニットは横型の帯鋸盤であって、ワークを、その長手方向に直交する方向に切断できる。
【０００５】
従来の複合加工機において、ドリルユニットと切断ユニットとは比較的近い位置に並設されている。そのため、ドリルユニットの段取り及びメンテナンス作業は、ワーク搬送方向の上流側の面から行い、切断ユニットの段取り及びメンテナンス作業は下流側の面から行うようになっていた。また、ドリルユニット及び切断ユニットの操作は一つの操作盤から実行可能とされている。操作盤は、例えば、切断ユニットにおけるワーク搬送方向の下流側の面のワーク搬送路の第１の側に配置されていた。
【０００６】
従って、例えば、ドリルユニットの段取り作業を、ワーク搬送路に対する第１の側とは反対の第２の側から行った後に、切断ユニットの段取り作業或いは操作盤での操作をワーク搬送路に対する第１の側で行う場合には、長尺の、ワーク搬入装置又はワーク搬出装置の先端をぐるりと回る長い距離を歩いて反対側に行かならければなかった。そのため、作業者の負担は大きく、複合加工機の操作及び作業における作業者の負担が軽減される工夫が望まれていた。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の複合加工機の一態様は、搬送ライン上に設置され、搬送される長尺のワークに対し、穴加工を行う穴加工装置と切断加工を行う切断装置とを備え、前記穴加工装置と前記切断装置とは、それぞれの保守点検作業面が互いに向き合い、作業者が歩行可能な間隔をもって並設されている。
【発明の効果】
【０００８】
本発明の複合加工機の一態様によれば、操作及び作業における作業者の負担が軽減される。
【図面の簡単な説明】
【０００９】

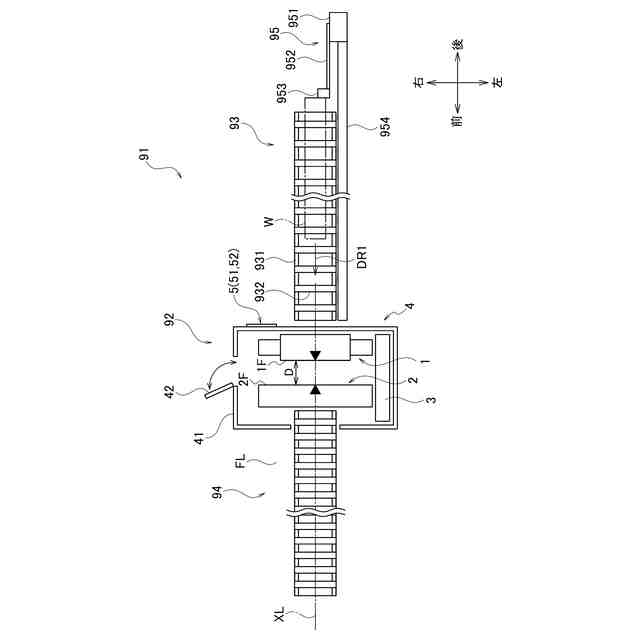

図１は、本発明の一態様の複合加工機９１の全体構成を示す上面図である。

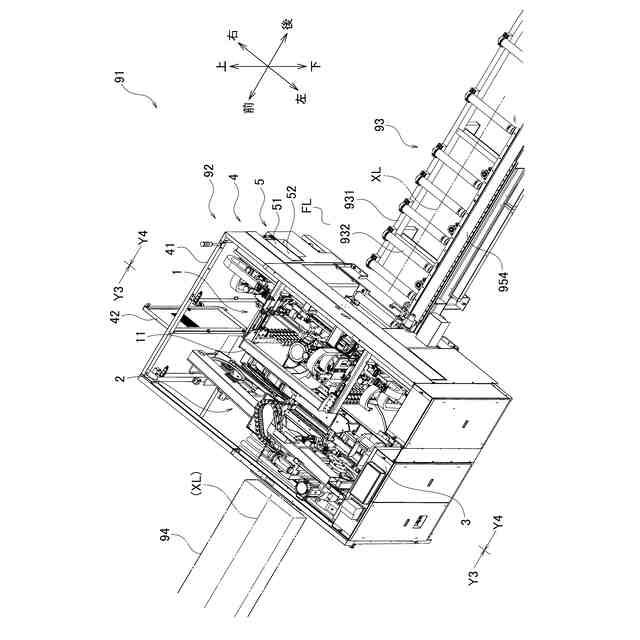

図２は、複合加工機９１の本体加工部９２を示す左後ろ斜め上方から見た斜視図である。

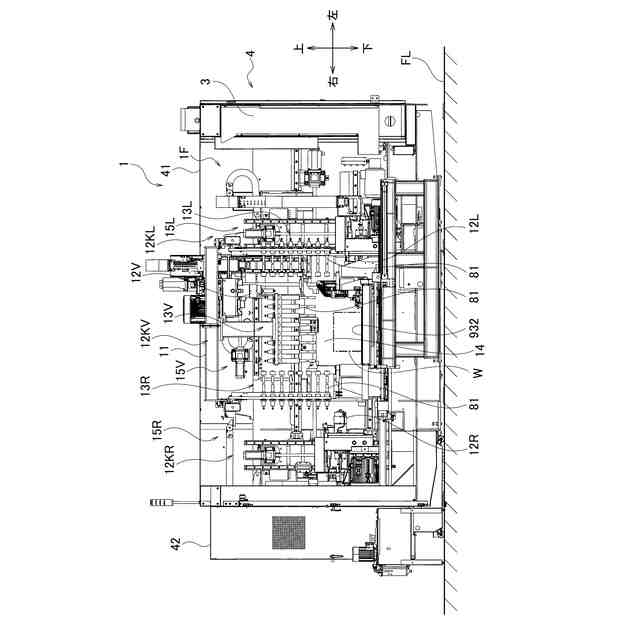

図３は、本体加工部９２が備える穴加工装置１を示す図２における矢視Ｙ３－Ｙ３の前面図である。

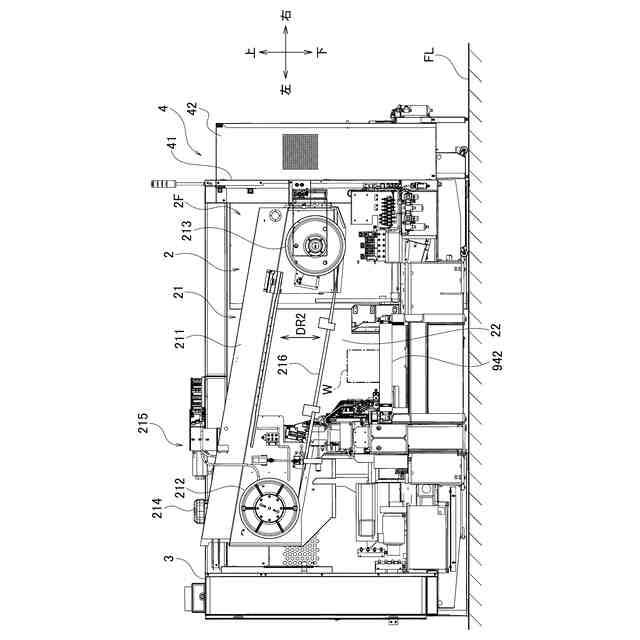

図４は、本体加工部９２が備える切断装置２を示す図２における矢視Ｙ４－Ｙ４の後面図である。

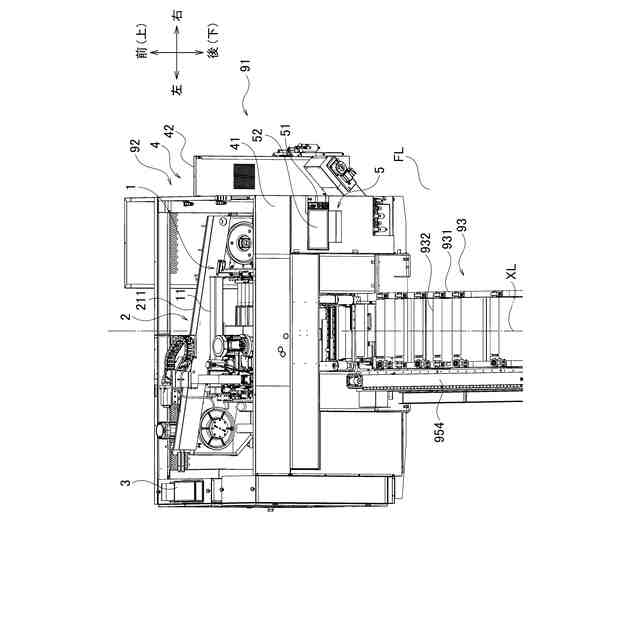

図５は、本体加工部９２の操作盤５を示す後斜め上方から見た斜視図である。

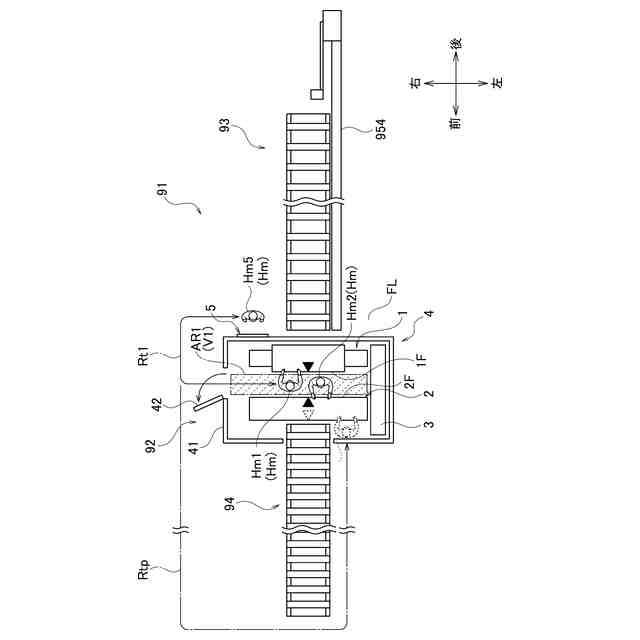

図６は、複合加工機９１における作業者Ｈｍの動線Ｒｔ１を説明するための上面図である。

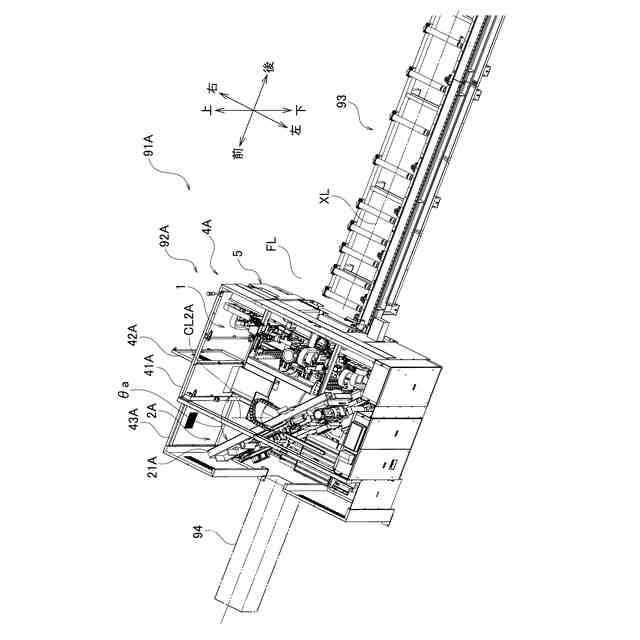

図７は、変形例の複合加工機９１Ａにおける本体加工部９２Ａを示す左後斜め上方から見た斜視図である。
図８は、複合加工機９１Ａにおける作業者Ｈｍの動線Ｒｔ２を説明するための上面図である。
【発明を実施するための形態】
【００１０】
（実施例１）
本発明の複合加工機の第１態様である複合加工機９１について、まず図１及び図２を参照して説明する。図１は、本発明の一態様の複合加工機９１の全体構成を示す上面図である。図２は、複合加工機９１の本体加工部９２を示す左後ろ斜め上方から見た斜視図である。以下の説明において、前後左右の各方向を図１に示される矢印の方向に規定する。上方は紙面手前方で下方は紙面奥方となる。
（【００１１】以降は省略されています）
