公開番号2025075146
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186109
出願日2023-10-31
発明の名称電力監視制御装置、電力監視制御プログラム、電力監視制御方法、および電力監視制御システム
出願人三菱電機株式会社
代理人個人,個人,個人,個人
主分類H02J 13/00 20060101AFI20250508BHJP(電力の発電,変換,配電)
要約【課題】給電制御所間における情報共有の効率性および確実性を向上させる。
【解決手段】本開示の一態様は、送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれが、前記管轄範囲における電力を監視および制御する監視制御部と、自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部と、前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部と、を備える、電力監視制御装置である。

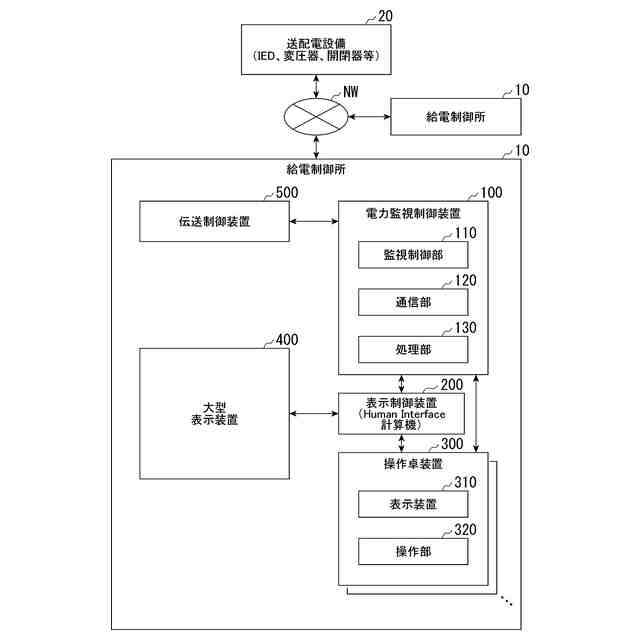

【選択図】図2
特許請求の範囲【請求項１】
送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれが、
前記管轄範囲における電力を監視および制御する監視制御部と、
自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部と、
前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部と、
を備える、電力監視制御装置。
続きを表示（約 1,600 文字）【請求項２】
前記管轄範囲の系統図を表示する表示装置と接続され、
前記処理部は、前記系統図の表示データを複製した系統図データを前記通信部に送信させる、
請求項１に記載の電力監視制御装置。
【請求項３】
前記処理部は、前記監視制御部により前記管轄範囲に含まれる送配電設備から取得した監視情報、および前記監視制御部から前記管轄範囲に含まれる送配電設備に出力した制御情報を前記通信部に送信させる、請求項１に記載の電力監視制御装置。
【請求項４】

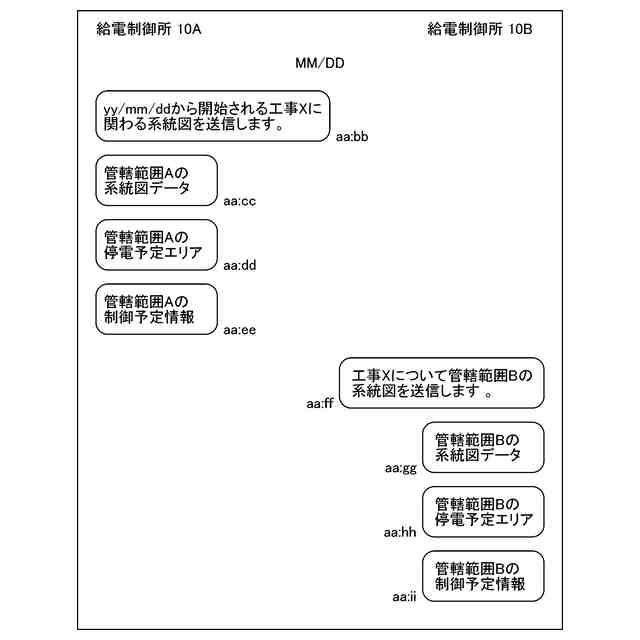

前記処理部は、前記自装置から送信した情報と前記通信部により受信した情報を時系列に並べて表示させる、
請求項１に記載の電力監視制御装置。
【請求項５】

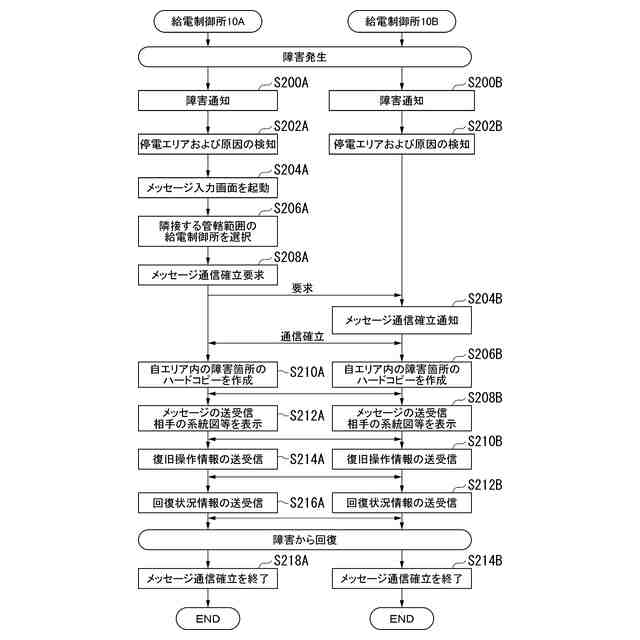

前記処理部は、前記自装置を備えた給電制御所の管轄範囲と他の給電制御所の管轄範囲とが跨るエリアに障害が発生した場合、または前記エリアに対する工事が行われている場合に、前記エリアに関する前記系統図データを送信する、請求項２に記載の電力監視制御装置。
【請求項６】

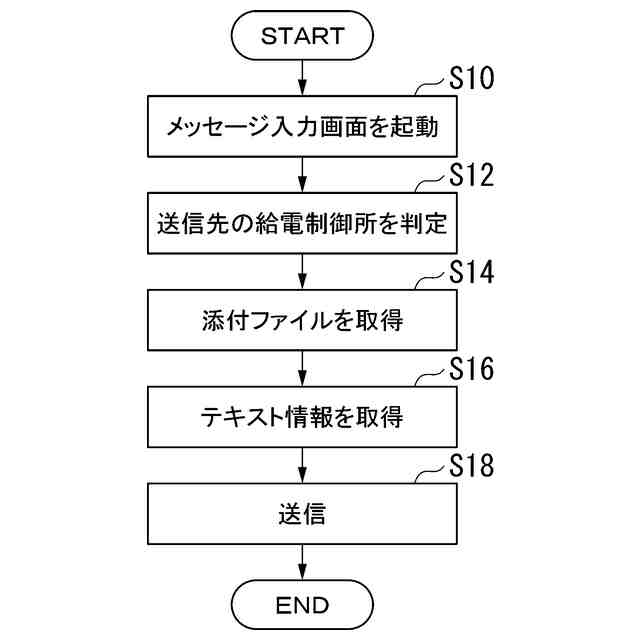

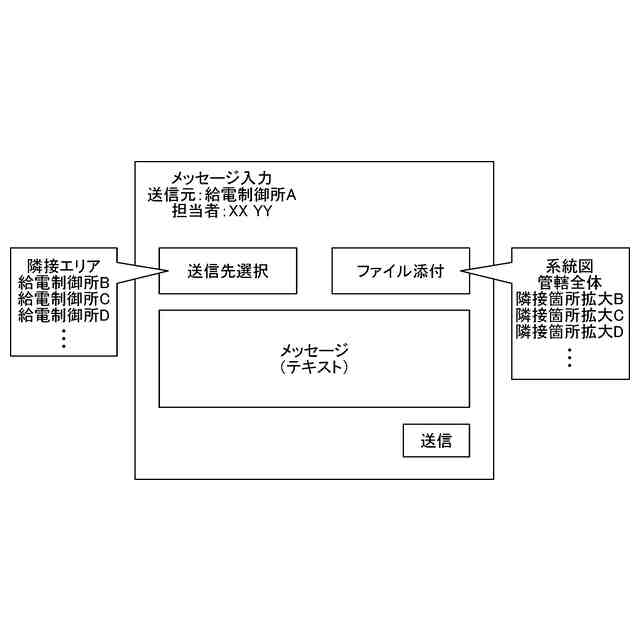

前記処理部は、自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所を送信先として選択するための送信先選択部、前記系統図のファイルを添付するためのファイル添付部、テキスト情報を入力するためのテキスト入力部を含む入力画面を前記表示装置に表示させる、請求項２に記載の電力監視制御装置。
【請求項７】
前記処理部は、前記自装置を備えた給電制御所の管轄範囲と他の給電制御所の管轄範囲とが跨るエリアに障害が発生したことを示す情報、または前記エリアに対する工事が行われていることを示す情報を取得したことに応じて、前記入力画面を前記表示装置に表示させる、請求項６に記載の電力監視制御装置。
【請求項８】
送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれのコンピュータを、
前記管轄範囲における電力を監視および制御する監視制御部、
自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部、および
前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部、
として機能させる、電力監視制御プログラム。
【請求項９】
送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれが、
前記管轄範囲における電力を監視および制御するステップと、
自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を確立するステップと、
前記他の給電制御所の電力監視制御装置に情報を送信するステップと、
前記他の電力監視制御装置から情報を受信するステップと、
を含む、電力監視制御方法。
【請求項１０】
送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置を備える電力監視制御システムであって、
前記複数の電力監視制御装置のそれぞれが、
前記管轄範囲における電力を監視および制御する監視制御部と、
自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部と、
前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部と、を備える、
電力監視制御システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電力監視制御装置、電力監視制御プログラム、電力監視制御方法、および電力監視制御システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、監視装置同士がチャット機能を利用する技術が知られている。例えば、特許文献１には、ネットワークに蓄積されたデータを監視する監視装置が記載されている。監視装置は、データを蓄積したサーバ装置内の情報をブラウザにより閲覧し、文字による会話をリアルタイムでするためのチャット機能や掲示板機能を利用して他の監視装置と情報を共有している。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１４８８６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複雑に送配電設備および配線が接続された送電線網において、送電線網を複数の管轄範囲に分割し,
各管轄範囲の送電線網を給電制御所により監視および制御を行っている。しかし、工事や事故によって送電線網に停電等の障害が生じたときに、複数の管轄範囲に跨って障害が生じる場合や、障害の影響が複数の管轄範囲に跨る場合がある。このような場合、隣接する管轄範囲の給電制御所間で情報共有を行う必要があるが、担当者同士が電話で情報共有を行っていることが多く、情報共有の作業効率および確実性において課題があった。
【０００５】
本開示は、このような事情に鑑みてなされたものであり、給電制御所間における情報共有の効率性および確実性を向上させることができる電力監視制御装置、電力監視制御プログラム、電力監視制御方法、および電力監視制御システムを提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示は上述した課題を解決するためになされたもので、本開示の一態様は、送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれが、前記管轄範囲における電力を監視および制御する監視制御部と、自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部と、前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部と、を備える、電力監視制御装置である。
【０００７】
本開示の他の態様は、送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれのコンピュータを、前記管轄範囲における電力を監視および制御する監視制御部、自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部、および前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部、として機能させる、電力監視制御プログラムである。
【０００８】
本開示の他の態様は、送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置のそれぞれが、前記管轄範囲における電力を監視および制御するステップと、自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を確立するステップと、前記他の給電制御所の電力監視制御装置に情報を送信するステップと、前記他の電力監視制御装置から情報を受信するステップと、を含む、電力監視制御方法である。
【０００９】
本開示の他の態様は、送電線網において異なる管轄範囲がそれぞれ割り当てられた給電制御所に備えられた複数の電力監視制御装置を備える電力監視制御システムであって、前記複数の電力監視制御装置のそれぞれが、前記管轄範囲における電力を監視および制御する監視制御部と、自装置を備えた給電制御所の管轄範囲に隣接する管轄範囲が割り当てられた他の給電制御所の電力監視制御装置と通信を行う通信部と、前記他の給電制御所の電力監視制御装置に情報を前記通信部に送信させ、前記他の電力監視制御装置から情報を前記通信部に受信させる処理部と、を備える、電力監視制御システム、である。
【発明の効果】
【００１０】
本発明の一態様によれば、給電制御所間における情報共有を効率性および確実性を向上させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
