公開番号2025075626
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186925
出願日2023-10-31
発明の名称コンテナ装置
出願人株式会社ヒット
代理人弁理士法人大塚国際特許事務所
主分類G09F 21/04 20060101AFI20250508BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ディスプレイの運搬および設営の利便性を向上するための仕組みを提供すること。
【解決手段】収容空間を形成するコンテナ装置は、コンテナ装置の屋根板の一部を形成する上板部と、コンテナ装置の側板の一部を形成する下板部とにより、コンテナ装置の上部に設けられたセンタビームに対して垂直な面における断面がL字形状となるように形成され、センタビームに回転可能に支持された上部ウイングと、ディスプレイをコンテナ装置の収容空間内に配置するための支持部材と接続可能な1つ以上の接続部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
収容空間を形成するコンテナ装置であって、
前記コンテナ装置の屋根板の一部を形成する上板部と、前記コンテナ装置の側板の一部を形成する下板部とにより、前記コンテナ装置の上部に設けられたセンタビームに対して垂直な面における断面がＬ字形状となるように形成され、前記センタビームに回転可能に支持された上部ウイングと、
ディスプレイを前記コンテナ装置の収容空間内に配置するための支持部材と接続可能な１つ以上の接続部と、
を備えるコンテナ装置。
続きを表示（約 710 文字）【請求項２】
前記１つ以上の接続部のうち、前記支持部材を接続する接続パターンを変更することで、複数の異なるパターンでディスプレイを配置可能であることを特徴とする請求項１に記載のコンテナ装置。
【請求項３】
前記ディスプレイは、前記支持部材によって前記ディスプレイの表示面が立体形状を形成するように配置されることを特徴とする請求項１に記載のコンテナ装置。
【請求項４】
前記ディスプレイは、上方から見てＷ字型の表示面を形成するように配置されることを特徴とする請求項３に記載のコンテナ装置。
【請求項５】
前記ディスプレイは、上方から見てＶ字型の表示面を形成するように配置されることを特徴とする請求項３に記載のコンテナ装置。
【請求項６】
前記ディスプレイに給電可能なバッテリを更に備えることを特徴とする請求項１に記載のコンテナ装置。
【請求項７】
前記ディスプレイの表示を制御する表示制御手段を更に備えることを特徴とする請求項１に記載のコンテナ装置。
【請求項８】
前記表示制御手段は、前記ディスプレイに立体映像を表示するよう制御することを特徴とする請求項７に記載のコンテナ装置。
【請求項９】
前記上部ウイングを開閉させる駆動部を更に備えることを特徴とする請求項１に記載のコンテナ装置。
【請求項１０】
前記コンテナ装置の側板の一部であって、前記上部ウイングとは異なる側板の何れかは、前記コンテナ装置の底板に対して回転可能に設けられることを特徴とする請求項１に記載のコンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンテナ装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
上下に回転することで開閉するウイングをコンテナ筐体に備えるウイングコンテナが利用されている（特許文献１）。このようなウイングコンテナを輸送した後に、輸送先でウイングコンテナのウイング構造を開状態にすることで、ウイングコンテナ内部をコンテナ外の人物から視認しやすくすることができる。
【先行技術文献】
【特許文献】
【０００３】
特開2023-005899号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、ウイングコンテナ内部で広告を表示するためのディスプレイを収容することでディスプレイを容易に運搬することができるが、ディスプレイを設置して実際に表示するための利便性が低いことが課題であった。
【０００５】
本発明は、上述の問題に鑑みて成されたものであり、ディスプレイの運搬および設営の利便性を向上するための仕組みを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は上記課題に鑑みてなされたものであり、収容空間を形成するコンテナ装置は、
前記コンテナ装置の屋根板の一部を形成する上板部と、前記コンテナ装置の側板の一部を形成する下板部とにより、前記コンテナ装置の上部に設けられたセンタビームに対して垂直な面における断面がＬ字形状となるように形成され、前記センタビームに回転可能に支持された上部ウイングと、
ディスプレイを前記コンテナ装置の収容空間内に配置するための支持部材と接続可能な１つ以上の接続部と、
を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、ディスプレイの運搬および設営の利便性を向上するための仕組みを提供することができる。
【図面の簡単な説明】
【０００８】
本実施形態に係るコンテナ装置の外観図

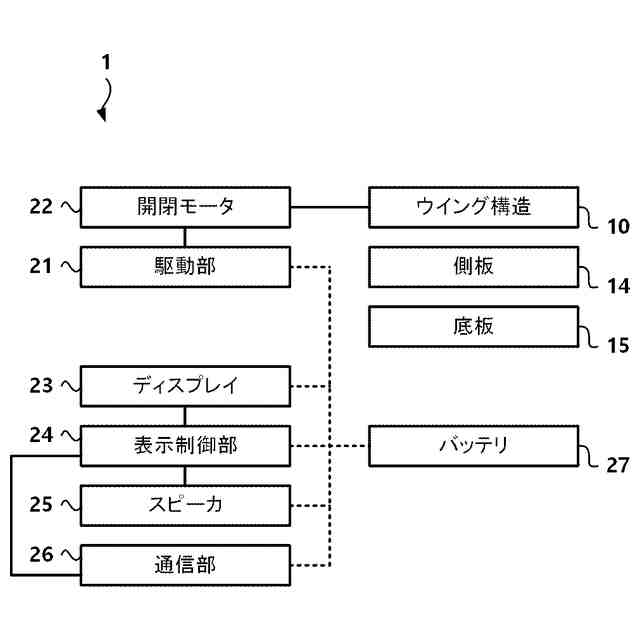

本実施形態に係るコンテナ装置の構成例を示す図

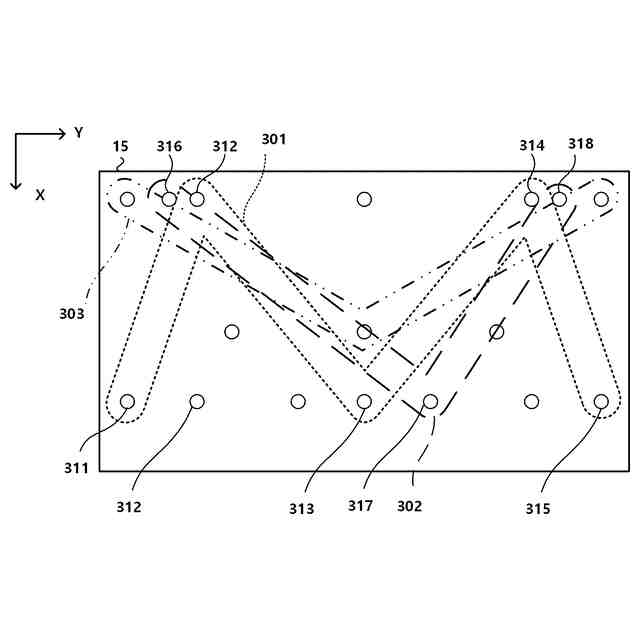

支持部材の接続パターンを示す図

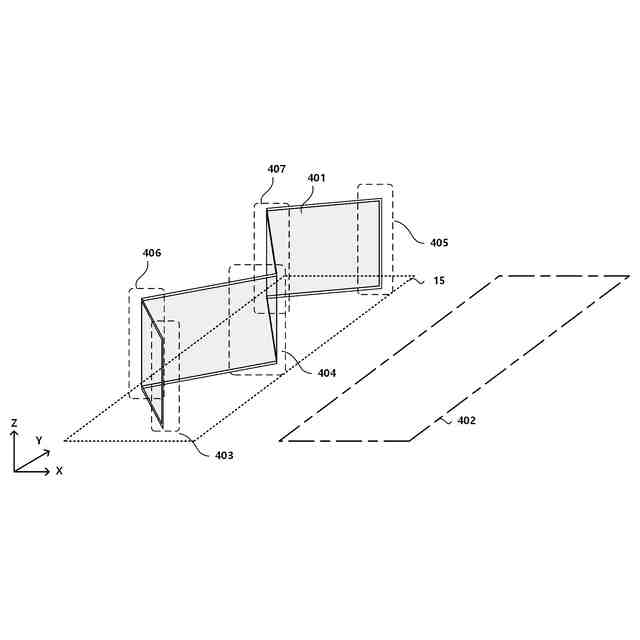

第１の接続パターンに対応する配置パターンで配置されたディスプレイユニットを示す図

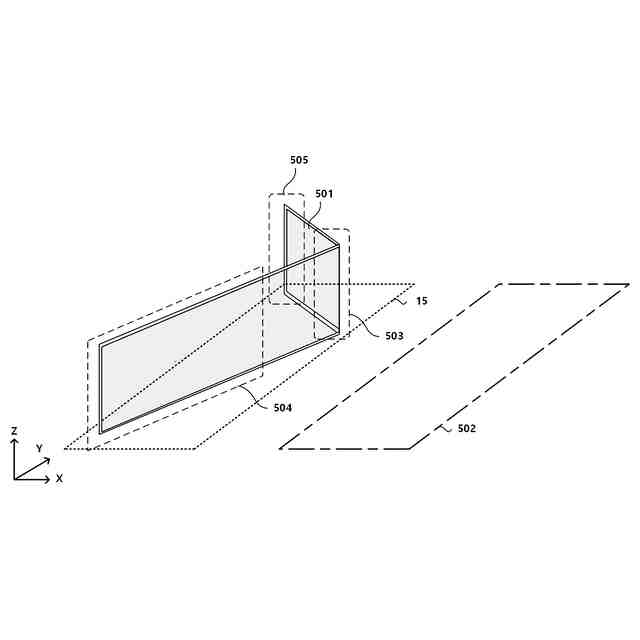

第２の接続パターンに対応する配置パターンで配置されたディスプレイユニットを示す図
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して本発明の実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る本発明を限定するものでなく、また本実施形態で説明されている特徴の組み合わせの全てが本発明の解決手段に必須のものとは限らない。
【００１０】

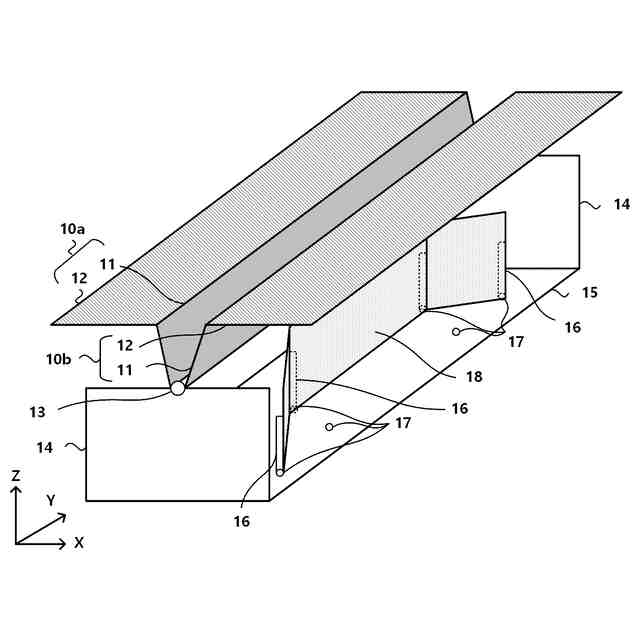

図１は、本実施形態に係るコンテナ装置１の外観図である。
（【００１１】以降は省略されています）
