公開番号2025075679
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187021
出願日2023-10-31
発明の名称植毛装置
出願人株式会社カネカ
代理人個人,個人
主分類A41G 3/00 20060101AFI20250508BHJP(衣類)
要約【課題】本発明は、従来に比べて植毛針部を植毛ネットの穴に通過させやすく、植毛の精度が高い植毛装置を提供する。

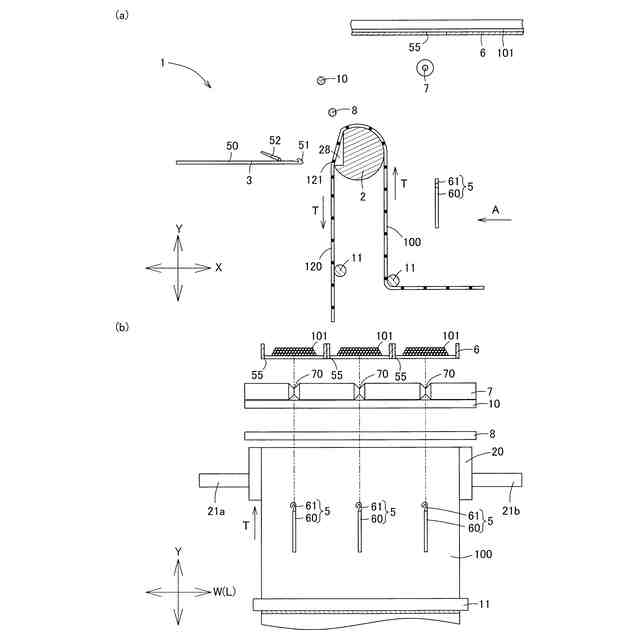

【解決手段】植毛ネットを搬送するネット搬送部と、毛髪材を供給する毛髪材供給部と、毛髪材供給部から供給された毛髪材を植毛ネットに対して植毛する植毛針部と、植毛ネットの搬送方向に対する交差方向において、植毛針部が植毛ネットの穴を通過するように植毛ネットの穴の位置を調整する調整機構を有し、調整機構は、植毛ネットを支持する支持ロールを有し、支持ロールは、本体部と、植毛ネットと係合可能な第1係合部と、支持ロールの軸方向において第1係合部を本体部に対して離反する方向に付勢する第1付勢手段を備えている構成とする。

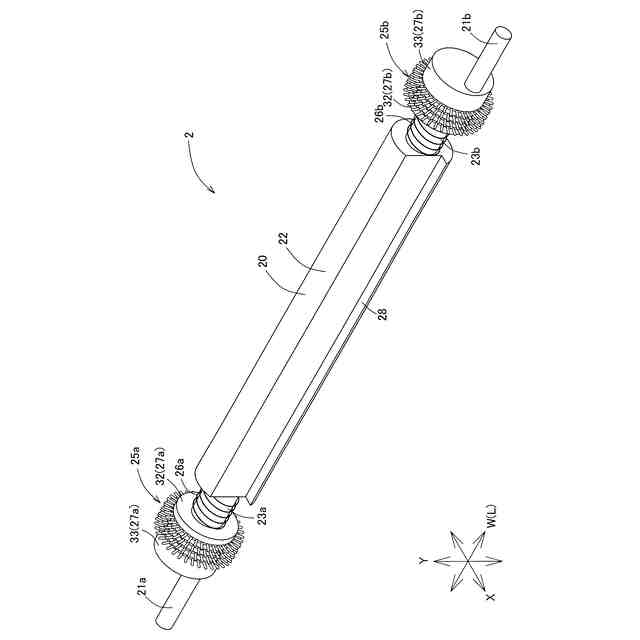

【選択図】図4
特許請求の範囲【請求項１】
植毛ネットを搬送するネット搬送部と、
毛髪材を供給する毛髪材供給部と、
前記毛髪材供給部から供給された前記毛髪材を前記植毛ネットに対して植毛する植毛針部と、
前記植毛ネットの搬送方向に対する交差方向において、前記植毛針部が前記植毛ネットの穴を通過するように前記植毛ネットの穴の位置を調整する調整機構を有し、
前記調整機構は、前記植毛ネットを支持する支持ロールを有し、
前記支持ロールは、本体部と、前記植毛ネットと係合可能な第１係合部と、前記支持ロールの軸方向において前記第１係合部を前記本体部に対して離反する方向に付勢する第１付勢手段を備えている、植毛装置。
続きを表示（約 660 文字）【請求項２】
前記植毛針部は、前記支持ロールに前記植毛ネットを支持させた状態で前記毛髪材を前記支持ロール上の前記植毛ネットに対して植毛する、請求項１に記載の植毛装置。
【請求項３】
前記第１係合部は、前記植毛ネットの穴に挿通することで、前記支持ロールの軸方向において前記植毛ネットと係合可能であり、
前記第１係合部が、挿通方向の端部が丸まっている、請求項１又は２に記載の植毛装置。
【請求項４】
前記支持ロールは、前記第１係合部を有する複数の係合片と、隣接する係合片間の間隔を維持する間隔維持片を有し、各係合片の第１係合部を前記植毛ネットの対応する穴を挿通することで前記軸方向において前記植毛ネットと係合可能である、請求項１又は２に記載の植毛装置。
【請求項５】
前記複数の係合片のうち少なくとも一つの係合片は、前記支持ロールの周方向において回転可能である、請求項４に記載の植毛装置。
【請求項６】
前記支持ロールは、第２係合部を有し、
前記第１係合部は、前記植毛ネットの前記交差方向における第１端部側と係合しており、
前記第２係合部は、前記植毛ネットの前記交差方向における第２端部側と係合している、請求項１又は２に記載の植毛装置。
【請求項７】
前記支持ロールは、前記支持ロールの軸方向において、前記第２係合部を前記第１係合部から離反する方向に付勢する第２付勢手段を備えている、請求項６に記載の植毛装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、植毛ネットに対して毛髪材を植毛する植毛装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、植毛ネットに対して植毛用の毛髪材を結びつける植毛装置が知られている（例えば、特許文献１）。
特許文献１の植毛装置では、エキセンに支持された植毛ネットの緯糸に対して植毛鉤針を引っ掛け、その状態でエキセンを回転させて植毛鉤針を、植毛ネットの緯糸を挟んで隣接する穴の間を挿通させる。そして、植毛鉤針を毛髪材に引っ掛けたのち、引っ掛けた毛髪材ごと引き抜くことで、当該隣接する穴に毛髪材を通して植毛ネットに対して植毛することが可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２５５６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１の植毛装置では、エキセンに支持される植毛ネットは搬送方向に張力が発生した状態で植毛鉤針が穴に挿入されて緯糸が引っ掛けられるが、植毛ネットは、収縮性を有するため、搬送時の張力が高い場合、植毛ネットの穴が搬送方向に延びた状態で植毛鉤針が穴を通過することとなり、植毛鉤針が緯糸と接触して精度良く植毛ネットの穴を通過しなかったり、緯糸を破壊したりしてしまう問題があった。
【０００５】
そこで、本発明は、従来に比べて植毛針部を植毛ネットの穴に通過させやすく、植毛の精度が高い植毛装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決するための本発明の一つの様相は、植毛ネットを搬送するネット搬送部と、毛髪材を供給する毛髪材供給部と、前記毛髪材供給部から供給された前記毛髪材を前記植毛ネットに対して植毛する植毛針部と、前記植毛ネットの搬送方向に対する交差方向において、前記植毛針部が前記植毛ネットの穴を通過するように前記植毛ネットの穴の位置を調整する調整機構を有し、前記調整機構は、前記植毛ネットを支持する支持ロールを有し、前記支持ロールは、本体部と、前記植毛ネットと係合可能な第１係合部と、前記支持ロールの軸方向において前記第１係合部を前記本体部に対して離反する方向に付勢する第１付勢手段を備えている、植毛装置である。
【０００７】
本様相によれば、植毛針部が植毛ネットの穴を通過するように植毛ネットの穴の位置を調整する調整機構を備えているので、従来に比べて植毛針部を植毛ネットの穴に通過させやすく、植毛の精度が高い。

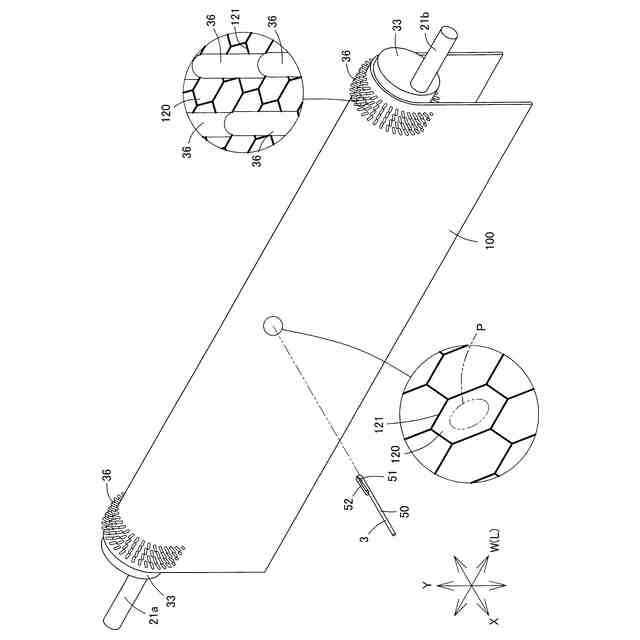

本様相によれば、支持ロールの軸方向において、第１付勢手段によって植毛ネットと係合可能な第１係合部を本体部に対して離反する方向に付勢できるので、軸方向における植毛ネットに対して張力を付与することができ、植毛ネットの穴が広がり、植毛針部を植毛ネットの穴に通過させやすい。
【０００８】

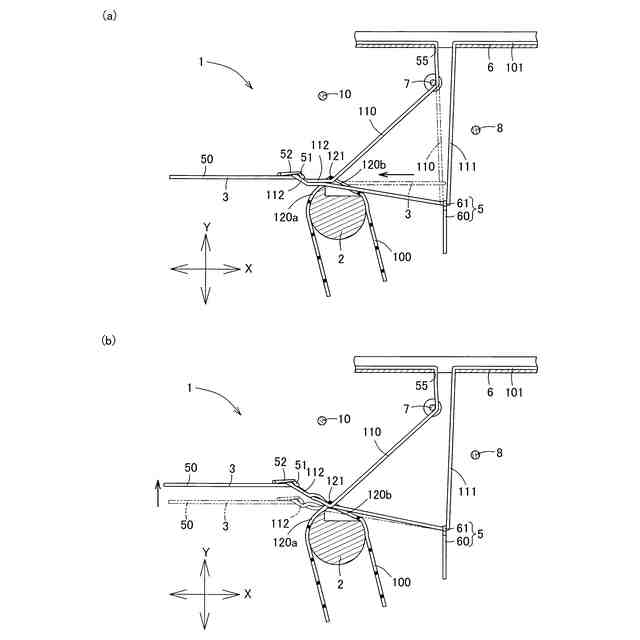

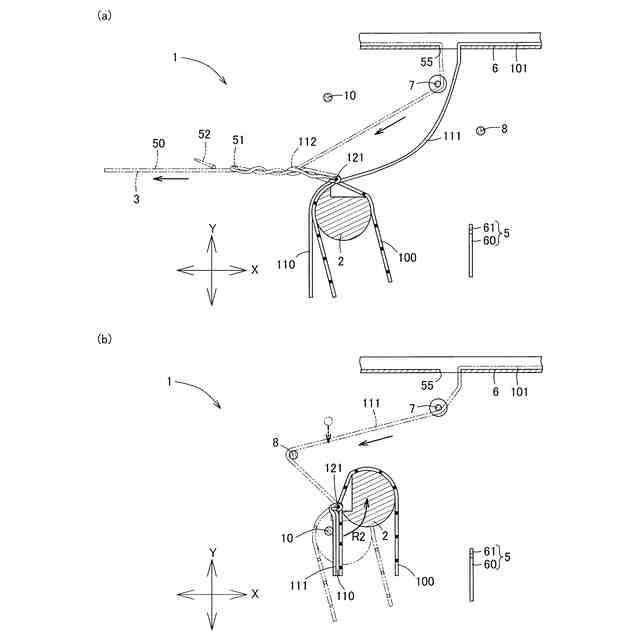

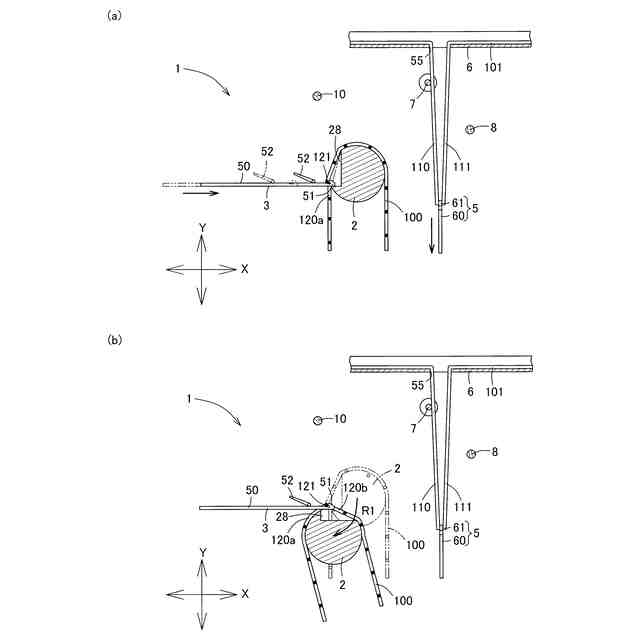

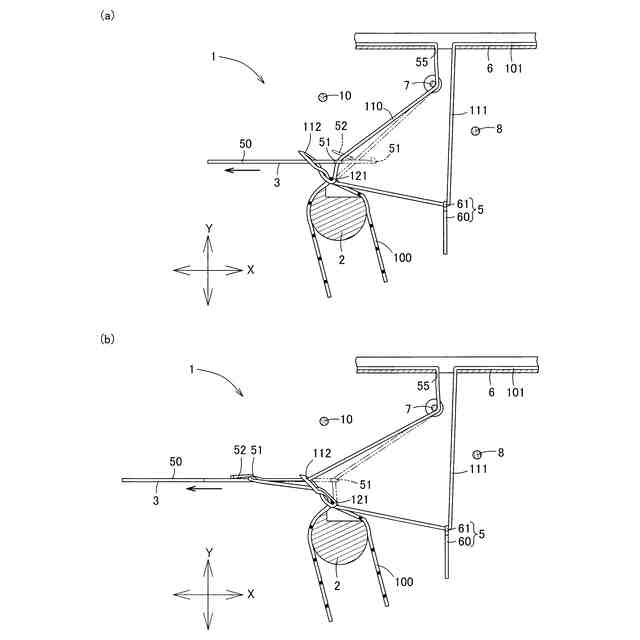

好ましい様相は、前記植毛針部は、前記支持ロールに前記植毛ネットを支持させた状態で前記毛髪材を前記支持ロール上の前記植毛ネットに対して植毛する。
【０００９】
好ましい様相は、前記第１係合部は、前記植毛ネットの穴に挿通することで、前記支持ロールの軸方向において前記植毛ネットと係合可能であり、前記第１係合部が、挿通方向の端部が丸まっている。
【００１０】

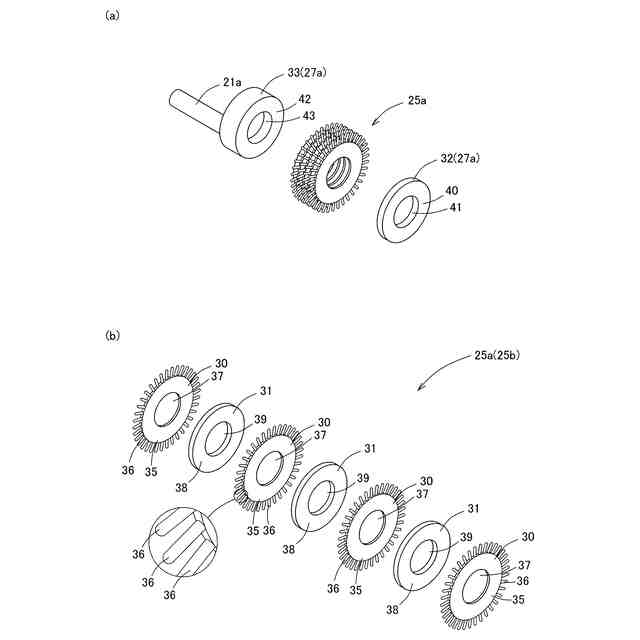

好ましい様相は、前記支持ロールは、前記第１係合部を有する複数の係合片と、隣接する係合片間の間隔を維持する間隔維持片を有し、各係合片の第１係合部を前記植毛ネットの対応する穴を挿通することで前記軸方向において前記植毛ネットと係合可能である。
（【００１１】以降は省略されています）
