公開番号2025075781
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187186
出願日2023-10-31
発明の名称管理装置、表示システム、表示方法及びプログラム
出願人日本電気株式会社
代理人個人
主分類G06F 3/04842 20220101AFI20250508BHJP(計算;計数)
要約【課題】ユーザの視界に入らない設備等であって、点検が必要な設備に関する手順を容易に確認することができる管理装置を提供すること。
【解決手段】管理装置は、監視対象設備を含む3次元データを取得する取得部と、監視対象設備を構成する複数の部品を特定する特定部と、監視対象設備を表示部の設備データ表示領域に回転可能に表示し、監視対象設備に関する作業者が実行すべき複数の手順を表示部の手順表示領域に表示する表示制御部と、設備データ表示領域に表示される少なくとも一つの部品もしくは手順表示領域に表示される少なくとも一つの手順の選択を受け付ける入力部と、を備え、表示制御部は、選択された少なくとも一つの部品に対応付けられた手順、もしくは、選択された少なくとも一つの手順に対応付けられた部品を強調して表示する。

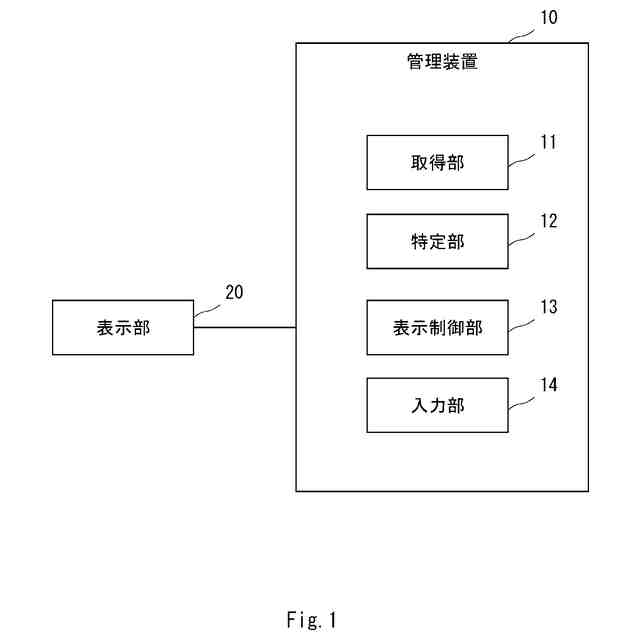

【選択図】図1
特許請求の範囲【請求項１】
監視対象設備を含む３次元データを取得する取得部と、
前記監視対象設備を構成する複数の部品を特定する特定部と、

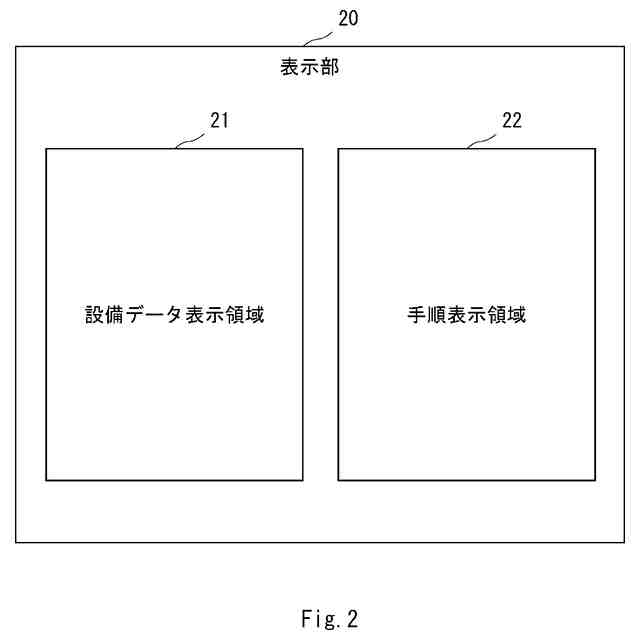

前記監視対象設備を表示部の設備データ表示領域に回転可能に表示し、前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示部の手順表示領域に表示する表示制御部と、
前記設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付ける入力部と、を備え、
前記表示制御部は、
選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示する、管理装置。
続きを表示（約 1,600 文字）【請求項２】
前記入力部は、
前記設備データ表示領域に表示される前記監視対象設備を回転させるために前記監視対象設備の回転軸及び回転量の選択を受け付ける、請求項１に記載の管理装置。
【請求項３】
前記入力部は、
前記手順表示領域に表示される一つの手順を選択させるために複数の前記手順のスクロール動作の入力を受け付ける、請求項１又は２に記載の管理装置。
【請求項４】
前記表示制御部は、

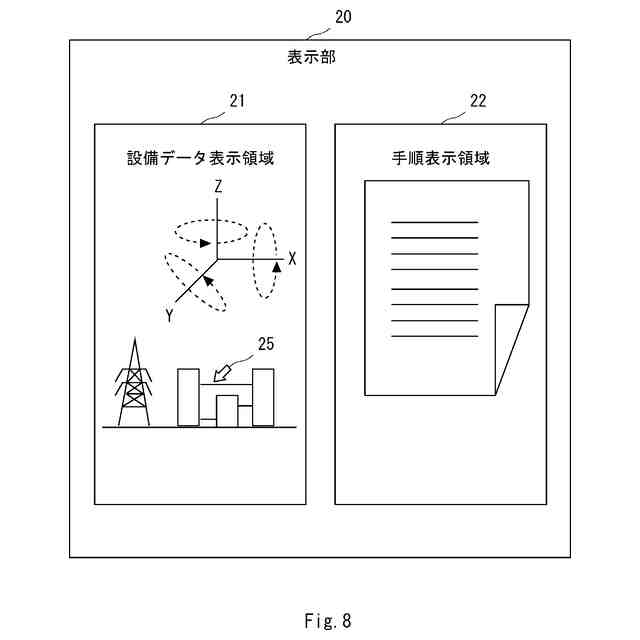

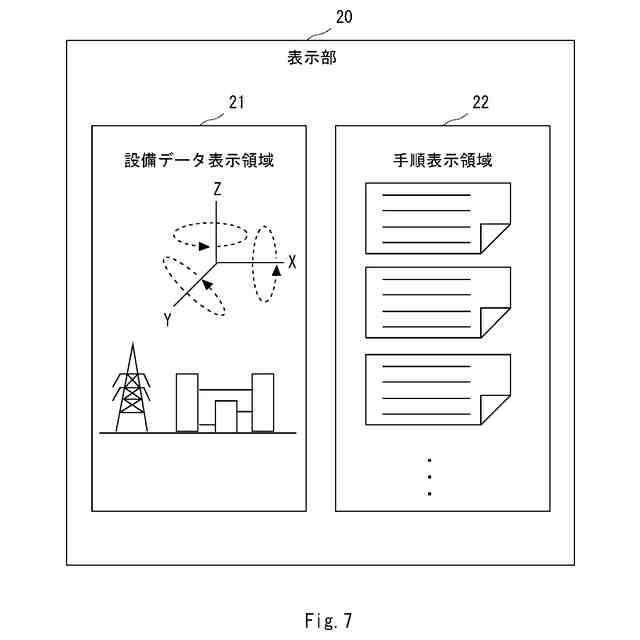

前記設備データ表示領域及び前記手順表示領域を一つの画面に表示する、請求項１又は２に記載の管理装置。
【請求項５】
前記表示制御部は、

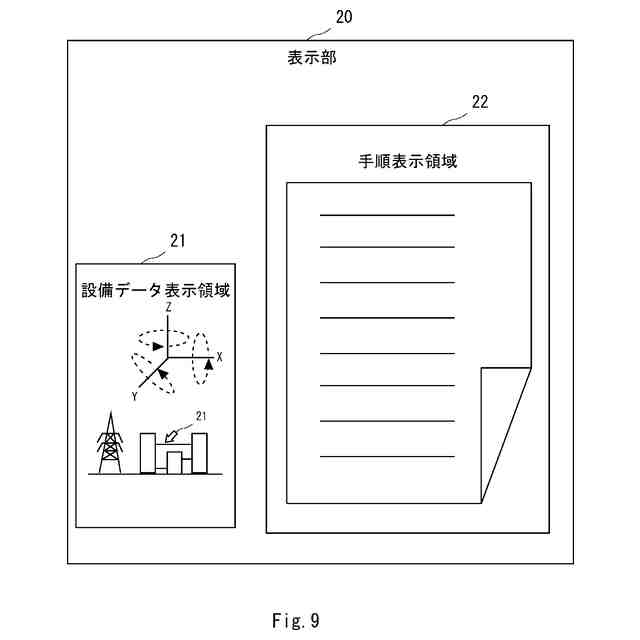

選択された前記少なくとも一つの部品に対応付けられた前記手順を表示する前記手順表示領域を前記設備データ表示領域よりも大きく表示し、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を表示する設備データ表示領域を前記手順表示領域よりも大きく表示する、請求項１又は２に記載の管理装置。
【請求項６】

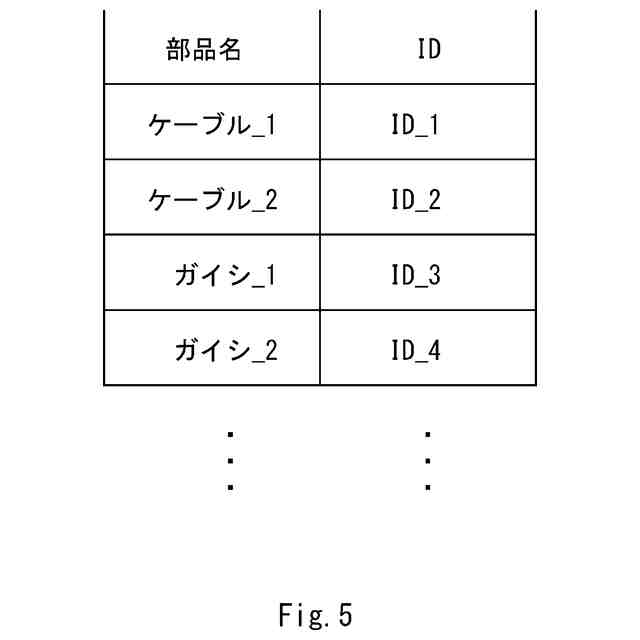

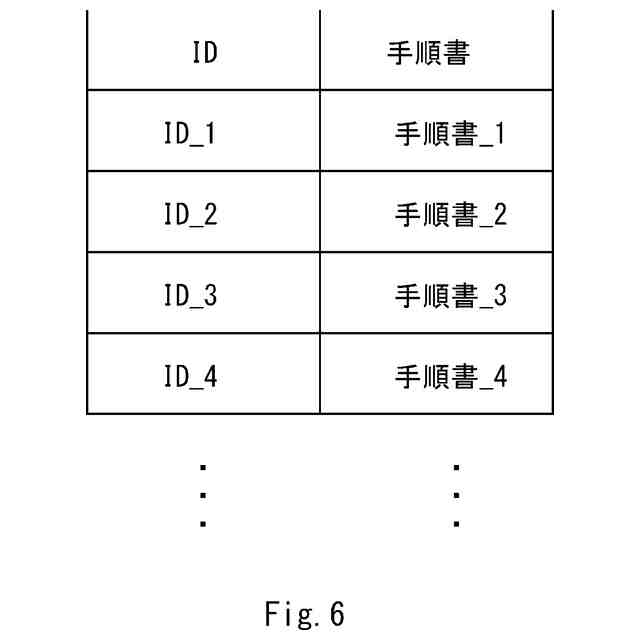

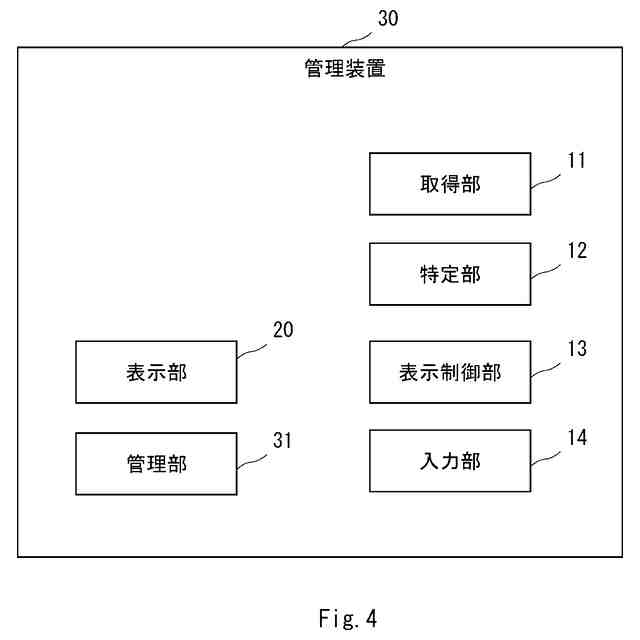

前記部品の識別情報と前記手順とを対応付けて管理する管理部をさらに備える、請求項１又は２に記載の管理装置。
【請求項７】
前記特定部は、
それぞれの前記部品の識別情報を特定し、
前記表示制御部は、
選択された前記少なくとも一つの部品の識別情報に基づいて、前記部品の識別情報と対応付けて管理されている前記手順を抽出する、請求項６に記載の管理装置。
【請求項８】
監視対象設備を含む設備データ表示領域と、前記監視対象設備に関する作業者が実行すべき複数の手順を含む手順表示領域と、を表示する表示装置と、
前記監視対象設備を含む３次元データを取得する取得部と、前記監視対象設備を構成する複数の部品を特定する特定部と、前記監視対象設備を前記表示装置の前記設備データ表示領域に回転可能に表示させ、前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示装置の前記手順表示領域に表示させる表示制御部と、前記設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付ける入力部と、を備え、前記表示制御部は、選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示させる、管理装置と、を備える表示システム。
【請求項９】

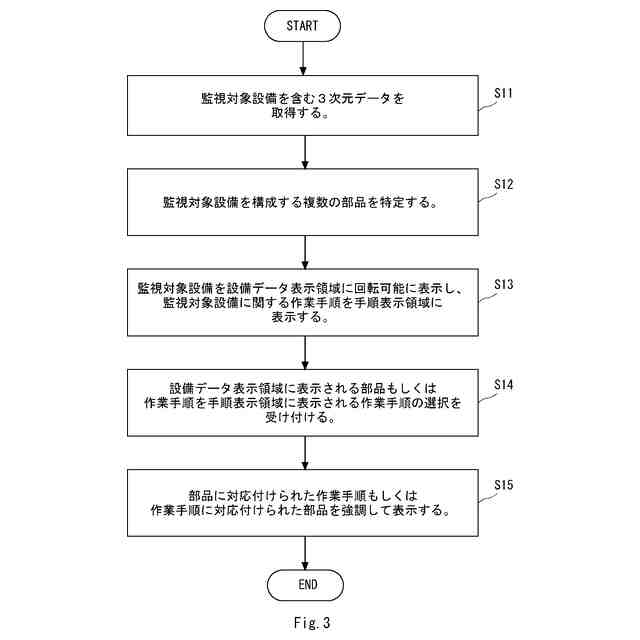

監視対象設備を含む３次元データを取得し、
前記監視対象設備を構成する複数の部品を特定し、
前記監視対象設備を表示部の設備データ表示領域に回転可能に表示し、
前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示部の手順表示領域に表示し、
前記設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付け、
選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示する、表示方法。
【請求項１０】
監視対象設備を含む３次元データを取得し、
前記監視対象設備を構成する複数の部品を特定し、
前記監視対象設備を表示部の設備データ表示領域に回転可能に表示し、
前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示部の手順表示領域に表示し、
前記設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付け、
選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示する、ことをコンピュータに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、管理装置、表示システム、表示方法及びプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
変電所等の設備における作業を効率的に実行するために、作業者は、持ち運び可能な端末装置に表示された手順書を確認しながら作業を実行することがある。特許文献１には、AR（Augmented Reality）ディスプレイを通して見える実世界の設備にマニュアル等を重ねて表示する作業支援システムの構成が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４９１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載されている作業支援システムは、ARディスプレイを装着しているユーザの視界に入る範囲の設備に関するマニュアルのみを表示する。そのため、広範な領域に多数の設備が存在する場合に、ユーザの視界に入らない設備も多数存在する。この場合、ユーザの視界に入らない設備に関するマニュアルを事前に確認することができないため、作業者による設備の作業効率が悪くなるという問題がある。
【０００５】
本開示の目的は、作業者の視界に入らない設備等であって、作業が必要な設備に関する手順を容易に確認することができる管理装置、表示システム、表示方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様にかかる管理装置は、監視対象設備を含む３次元データを取得する取得部と、前記監視対象設備を構成する複数の部品を特定する特定部と、前記監視対象設備を表示部の設備データ表示領域に回転可能に表示し、前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示部の手順表示領域に表示する表示制御部と、前記設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付ける入力部と、を備え、前記表示制御部は、選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示する。
【０００７】
本開示の第２の態様にかかる表示システムは、監視対象設備を含む設備データ表示領域と、前記監視対象設備に関する作業者が実行すべき複数の手順を含む手順表示領域と、を表示する表示装置と、前記監視対象設備を含む３次元データを取得する取得部と、前記監視対象設備を構成する複数の部品を特定する特定部と、前記監視対象設備を前記表示装置の前記設備データ表示領域に回転可能に表示させ、前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示装置の前記手順表示領域に表示させる表示制御部と、前記設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付ける入力部と、を備え、前記表示制御部は、選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示させる、管理装置と、を備える。
【０００８】
本開示の第３の態様にかかる表示方法は、監視対象設備を含む３次元データを取得し、
前記監視対象設備を構成する複数の部品を特定し、前記監視対象設備を表示部の設備データ表示領域に回転可能に表示し、前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示部の手順表示領域に表示し、前記監視対象設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付け、選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示する。
【０００９】
本開示の第４の態様にかかるプログラムは、監視対象設備を含む３次元データを取得し、
前記監視対象設備を構成する複数の部品を特定し、前記監視対象設備を表示部の設備データ表示領域に回転可能に表示し、前記監視対象設備に関する作業者が実行すべき複数の手順を前記表示部の手順表示領域に表示し、前記監視対象設備データ表示領域に表示される少なくとも一つの部品もしくは前記手順表示領域に表示される少なくとも一つの手順の選択を受け付け、選択された前記少なくとも一つの部品に対応付けられた前記手順、もしくは、選択された前記少なくとも一つの手順に対応付けられた前記部品を強調して表示する、ことをコンピュータに実行させる。
【発明の効果】
【００１０】
本開示により、作業者の視界に入らない設備等であって、作業が必要な設備に関する手順を容易に確認することができる管理装置、表示システム、表示方法及びプログラムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
