公開番号2025080092
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023193107
出願日2023-11-13
発明の名称水処理装置
出願人株式会社フジタ
代理人弁理士法人高橋・林アンドパートナーズ
主分類C02F 1/28 20230101AFI20250516BHJP(水,廃水,下水または汚泥の処理)
要約【課題】メンテナンス性に優れた水処理装置を提供することこと

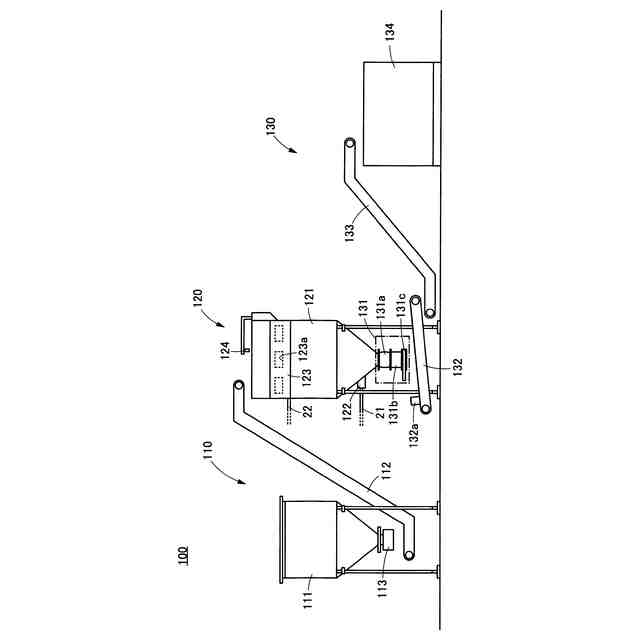

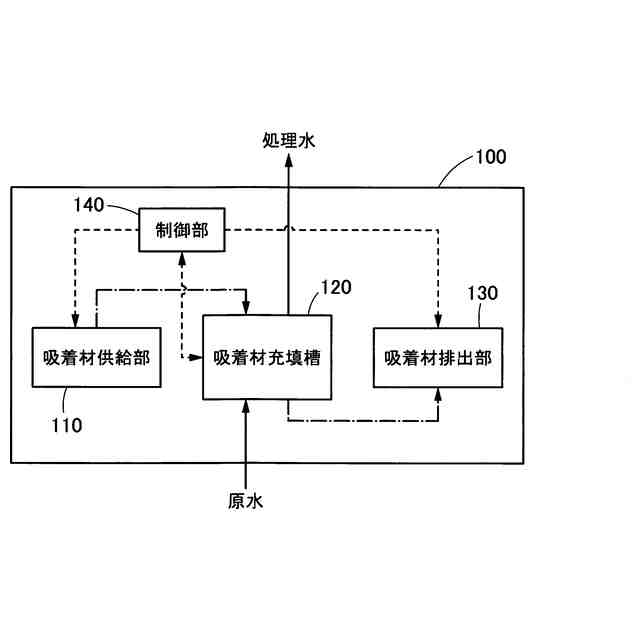

【解決手段】水処理装置は、原水に対して吸着材による吸着処理を行う吸着材充填槽と、前記吸着材充填槽の下方に連結された第1バルブ、前記第1バルブに連結された吸着材保持部、及び前記吸着材保持部に連結された第2バルブを含む、排出バッファ部と、を備える。水処理装置は、前記排出バッファ部の下方に配置され、前記排出バッファ部から排出された前記吸着材の水切りが可能な第1排出コンベヤをさらに含んでもよく、前記第1排出コンベヤは、メッシュコンベヤであってもよい。
【選択図】図3
特許請求の範囲【請求項１】
原水に対して吸着材による吸着処理を行う吸着材充填槽と、

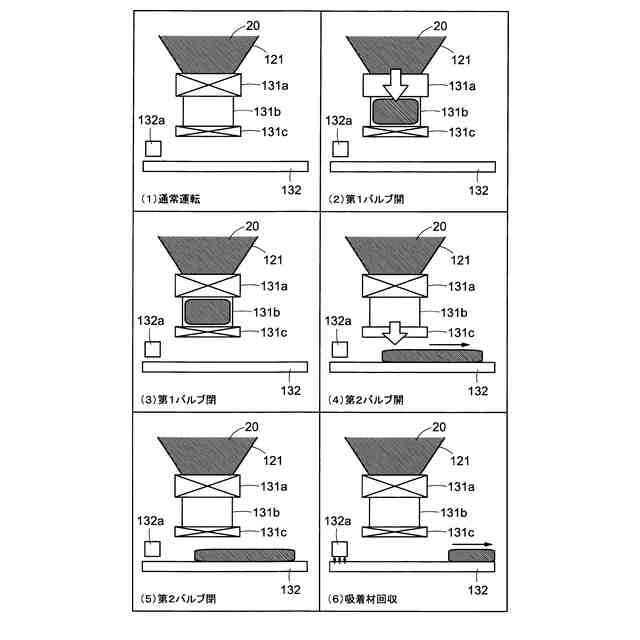

前記吸着材充填槽の下方に連結された第１バルブ、前記第１バルブに連結された吸着材保持部、及び前記吸着材保持部に連結された第２バルブを含む、排出バッファ部と、
を備える、水処理装置。
続きを表示（約 730 文字）【請求項２】
前記排出バッファ部の下方に配置され、前記排出バッファ部から排出された前記吸着材の水切りが可能な第１排出コンベヤをさらに含む、請求項１に記載の水処理装置。
【請求項３】
前記第１排出コンベヤは、メッシュコンベヤである、請求項２に記載の水処理装置。
【請求項４】
前記第１排出コンベヤの後段に配置され、前記吸着材を吸着材回収部まで移送する第２排出コンベヤを含む、請求項２又は３に記載の水処理装置。
【請求項５】
前記第２排出コンベヤは、ベルトコンベヤである、請求項４に記載の水処理装置。
【請求項６】
前記吸着材は、前記吸着材充填槽の上方から供給されると共に下方から排出され、
前記原水は、前記吸着材充填槽の下方から供給されると共に上方に向かって移動しつつ前記吸着材と接触する、請求項１乃至３のいずれか一項に記載の水処理装置。
【請求項７】
前記第１バルブは、ボールバルブであり、前記第２バルブは、ナイフゲートバルブである、請求項１乃至３のいずれか一項に記載の水処理装置。
【請求項８】

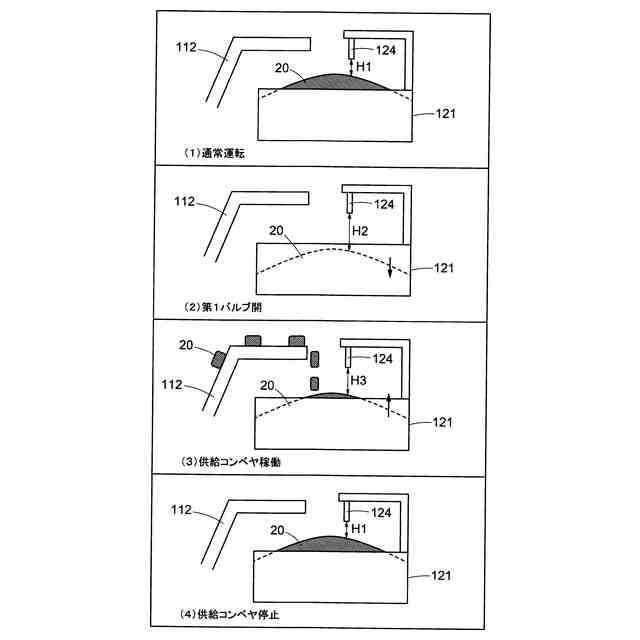

前記吸着材充填槽は、前記吸着材充填槽の内部に充填された前記吸着材の上面の位置を検出する距離センサをさらに含む、請求項１乃至３のいずれか一項に記載の水処理装置。
【請求項９】
前記距離センサの検出結果に応じて前記吸着材の供給タイミングを制御する制御部をさらに備える、請求項８に記載の水処理装置。
【請求項１０】

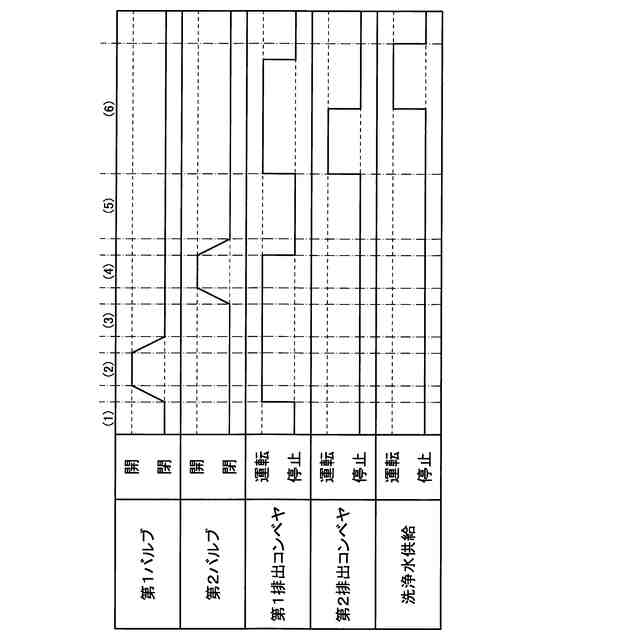

前記制御部は、前記第１バルブ及び前記第２バルブの開閉タイミングをさらに制御する、請求項９に記載の水処理装置。

発明の詳細な説明【技術分野】
【０００１】

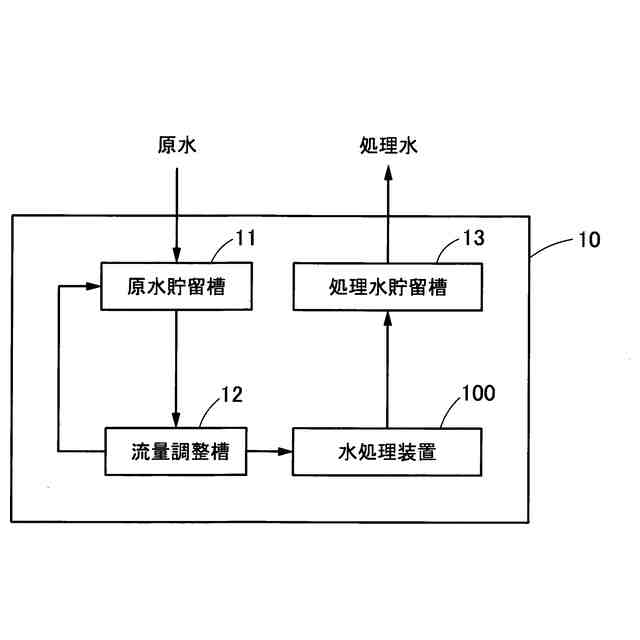

本発明の一実施形態は、水処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、排水を吸着材に接触させ、排水中に含まれる溶存物質を除去する水処理装置が知られている。このような水処理装置は、イオン交換樹脂、活性炭、ゼオライトなどの吸着材を備えた吸着処理槽を有しており、排水中の溶存物質を吸着材で吸着することにより、溶存物質の除去が可能である。吸着材は、一定量の溶存物質を吸着すると吸着能力が低下する。そのため、水処理装置は、処理水（処理後の水）に含まれる溶存物質の濃度や使用時間に応じて、適宜吸着材を交換しながら稼働される。例えば、特許文献１に記載された水処理装置は、定期的に吸着処理槽の下方から吸着材を排出し、排出した分の吸着材を吸着処理槽の上方から供給することにより、吸着処理を実行しつつ吸着材の交換が可能な構成となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１６１１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の水処理装置は、連続運転しながら吸着材の交換が可能という点で優れたメンテナンス性を有している。しかしながら、上述の水処理装置は、被処理水で満たされた吸着処理槽の下方から吸着材を排出するために、吸着材の移送手段として高価なスクリューコンベヤを用いている。そのため、水処理装置の装置コストの低減という観点では、さらなる改善が求められている。
【０００５】
本発明の一実施形態における課題の一つは、メンテナンス性に優れた水処理装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一実施形態における水処理装置は、原水に対して吸着材による吸着処理を行う吸着材充填槽と、前記吸着材充填槽の下方に連結された第１バルブ、前記第１バルブに連結された吸着材保持部、及び前記吸着材保持部に連結された第２バルブを含む、排出バッファ部と、を備える。
【０００７】
上記水処理装置は、前記排出バッファ部の下方に配置され、前記排出バッファ部から排出された前記吸着材の水切りが可能な第１排出コンベヤをさらに含んでもよい。このとき、前記第１排出コンベヤは、メッシュコンベヤであってもよい。
【０００８】
上記水処理装置は、前記第１排出コンベヤの後段に配置され、前記吸着材を吸着材回収部まで移送する第２排出コンベヤを含んでもよい。このとき、前記第２排出コンベヤは、ベルトコンベヤであってもよい。
【０００９】
上記水処理装置において、前記吸着材は、前記吸着材充填槽の上方から供給されると共に下方から排出され、前記原水は、前記吸着材充填槽の下方から供給されると共に上方に向かって移動しつつ前記吸着材と接触してもよい。
【００１０】
上記水処理装置において、前記第１バルブは、ボールバルブであってもよく、前記第２バルブは、ナイフゲートバルブであってもよい。
（【００１１】以降は省略されています）
