公開番号2025121629
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017187
出願日2024-02-07
発明の名称発電装置
出願人株式会社アイシン
代理人弁理士法人R&C
主分類F03B 13/26 20060101AFI20250813BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】浮体の姿勢を安定させ易い発電装置を提供する。
【解決手段】発電装置100は、浮体1と、水平方向に沿う第1軸心X1上に配置された連結軸2と、浮体1に対して第1軸心X1に沿う軸方向Lの両側に分かれて配置され、浮体1に対して第1軸心X1回りに回転自在に支持された一対の回転体3と、第1軸心X1上に配置された入力部材を備え、当該入力部材の回転駆動力により発電を行う発電ユニットと、を備えている。一対の回転体3のそれぞれは、第1軸心X1に直交する方向に沿う流体の流れを受けて回転するように構成され、発電ユニットは、浮体1の内部に配置され、連結軸2は、浮体1を軸方向Lに貫通するように配置され、一対の回転体3と入力部材とを一体的に回転させるように連結している。
【選択図】図1
特許請求の範囲【請求項１】
流体のエネルギを用いて発電を行う発電装置であって、
浮体と、
水平方向に沿う第１軸心上に配置された連結軸と、
前記第１軸心に沿う方向を軸方向とし、前記軸方向の一方側を軸方向第１側とし、前記軸方向の他方側を軸方向第２側として、
前記浮体に対して前記軸方向第１側と前記軸方向第２側とに分かれて配置され、前記浮体に対して前記第１軸心回りに回転自在に支持された一対の回転体と、
前記第１軸心上に配置された入力部材を備え、前記入力部材の回転駆動力により発電を行う発電ユニットと、を備え、
一対の前記回転体のそれぞれは、前記第１軸心に直交する方向に沿う流体の流れを受けて回転するように構成され、
前記発電ユニットは、前記浮体の内部に配置され、
前記連結軸は、前記浮体を前記軸方向に貫通するように配置され、一対の前記回転体と前記入力部材とを一体的に回転させるように連結している、発電装置。
続きを表示（約 910 文字）【請求項２】
それぞれが前記第１軸心を軸心とする筒状に形成された一対の筒状体を更に備え、
前記軸方向第１側の前記筒状体は、前記浮体から前記軸方向第１側に突出するように配置され、
前記軸方向第２側の前記筒状体は、前記浮体から前記軸方向第２側に突出するように配置され、
前記連結軸は、一対の前記筒状体を前記軸方向に貫通するように配置され、
一対の前記回転体は、一対の前記筒状体の外周面に支持された一対の軸受により回転自在に支持されている、請求項１に記載の発電装置。
【請求項３】
前記発電ユニットは、ロータを備えた発電機と、前記入力部材の回転を増速して前記ロータに伝達する増速機と、前記増速機を収容すると共に前記発電機を支持するユニットケースと、を更に備え、
前記ユニットケースと一対の前記筒状体とは一体的に連結され、
前記ユニットケースと一対の前記筒状体との少なくとも一方が、前記浮体に固定されている、請求項２に記載の発電装置。
【請求項４】
一対の前記回転体のそれぞれは、
前記浮体に対して前記第１軸心回りに回転自在に支持された回転支持部材と、
流体の圧力により回転するように前記回転支持部材に支持された複数の羽根体と、を備え、
一対の前記回転支持部材のそれぞれは、前記第１軸心に直交する面に沿って配置された板状に形成されている、請求項１から３のいずれか一項に記載の発電装置。
【請求項５】
一対の前記回転体のそれぞれは、
前記浮体に対して前記第１軸心回りに回転自在に支持された回転支持部材と、
それぞれが前記第１軸心に平行な第２軸心回りに前記回転支持部材に対して回転自在となるように前記回転支持部材に支持され、流体の圧力により回転する複数の羽根体と、
前記回転支持部材の前記第１軸心回りの回転と、複数の前記羽根体のそれぞれの前記回転支持部材に対する前記第２軸心回りの回転とを連動させる連動機構と、を備えている、請求項１から３のいずれか一項に記載の発電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体のエネルギを用いて発電を行う発電装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
このような発電装置の一例が、下記の特許文献１に開示されている。以下、背景技術の説明では、特許文献１における符号を括弧内に引用する。
【０００３】
特許文献１の発電装置は、海面に浮かぶ浮体（６）と、当該浮体に対して回転自在に支持され、流体の流れを受けて回転する一対の回転体（１）と、当該一対の回転体の回転が伝達されることにより発電を行う発電ユニット（７）と、を備えている。
【０００４】
一対の回転体（１）のうちの一方は、流体としての風の流れを受けるように、浮体（６）に対して上側に配置されている。そして、一対の回転体（１）のうちの他方は、流体としての水の流れ（潮流）を受けるように、浮体（６）に対して下側に配置されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－４８８４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の発電装置では、一対の回転体（１）のそれぞれは、鉛直方向に沿う回転軸心回りに回転するように配置されている。このような構成では、回転体（１）における流体の圧力差が水平方向に生じる。そして、上述の通り、一対の回転体（１）が上下方向に並んで配置されている。そのため、一対の回転体（１）を支持する浮体（６）の姿勢が安定し難い。
【０００７】
そこで、浮体の姿勢を安定させ易い発電装置の実現が望まれる。
【課題を解決するための手段】
【０００８】
上記に鑑みた、発電装置の特徴構成は、
流体のエネルギを用いて発電を行う発電装置であって、
浮体と、
水平方向に沿う第１軸心上に配置された連結軸と、
前記第１軸心に沿う方向を軸方向とし、前記軸方向の一方側を軸方向第１側とし、前記軸方向の他方側を軸方向第２側として、
前記浮体に対して前記軸方向第１側と前記軸方向第２側とに分かれて配置され、前記浮体に対して前記第１軸心回りに回転自在に支持された一対の回転体と、
前記第１軸心上に配置された入力部材を備え、前記入力部材の回転駆動力により発電を行う発電ユニットと、を備え、
一対の前記回転体のそれぞれは、前記第１軸心に直交する方向に沿う流体の流れを受けて回転するように構成され、
前記発電ユニットは、前記浮体の内部に配置され、
前記連結軸は、前記浮体を前記軸方向に貫通するように配置され、一対の前記回転体と前記入力部材とを一体的に回転させるように連結している点にある。
【０００９】
この特徴構成によれば、水平方向に沿う第１軸心回りに回転する一対の回転体が、浮体に対して軸方向の両側において回転自在に支持されている。これにより、一対の回転体が浮体の両側で流体の圧力を受ける構成となるため、流体の流れに対して浮体の姿勢を安定させ易い。
また、本特徴構成によれば、入力部材を含む発電ユニットが、浮体の内部の空間を利用して配置されている。そして、浮体を軸方向に貫通する連結軸により、一対の回転体と入力部材とが一体的に回転するように連結されている。したがって、発電装置の小型化を図り易い。
【図面の簡単な説明】
【００１０】

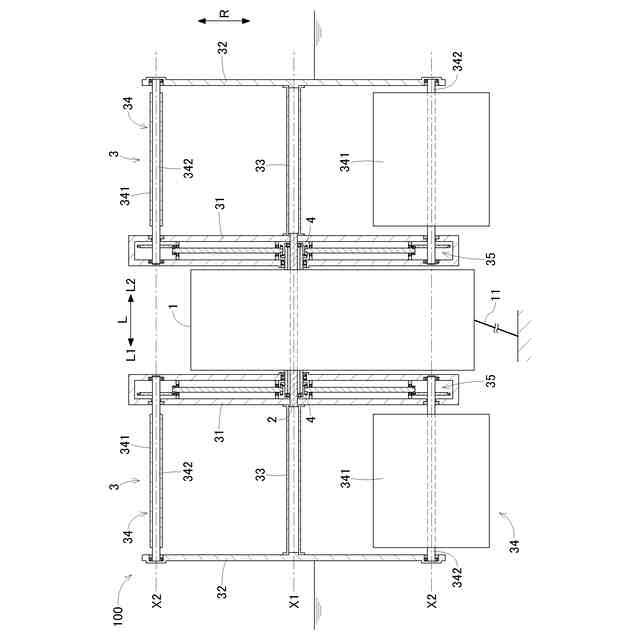

実施形態に係る発電装置を示す図

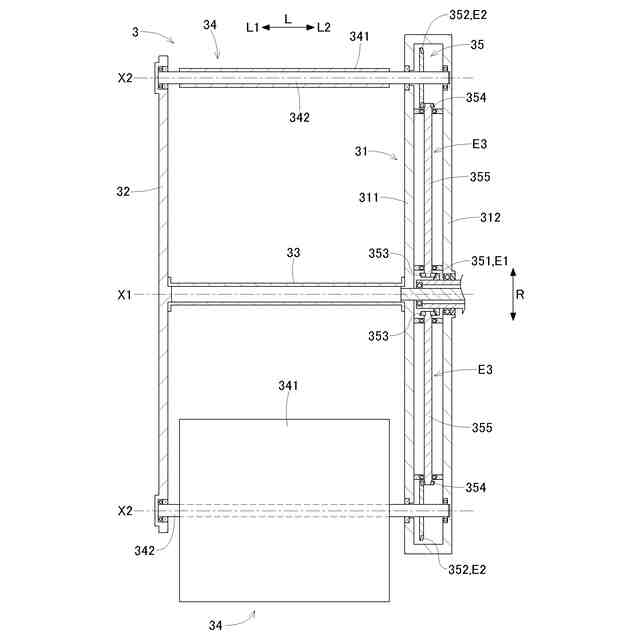

実施形態に係る発電装置の回転体を示す断面図

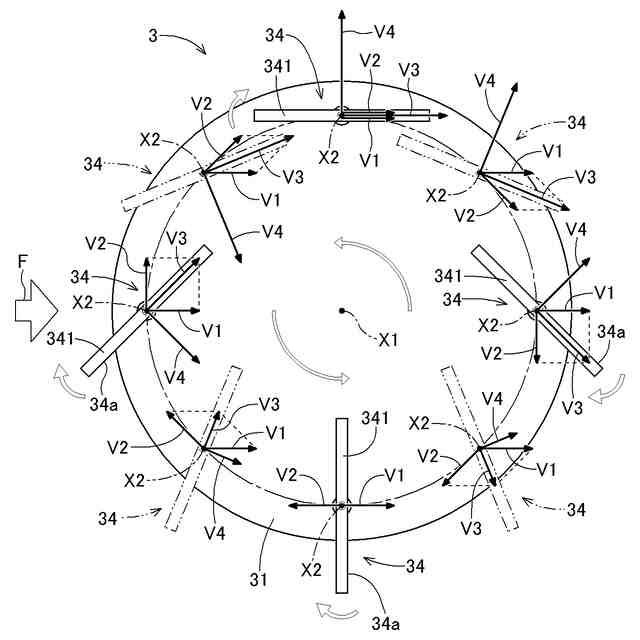

羽根体の公転位相及び自転位相の一例を示す図

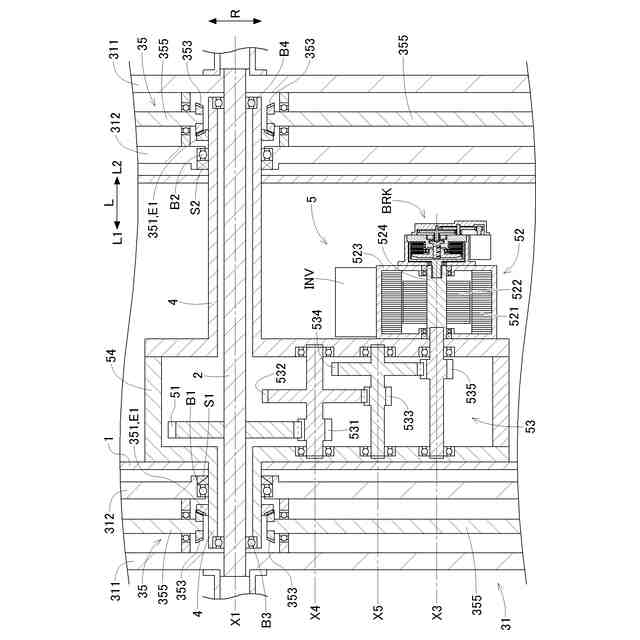

実施形態に係る発電装置の発電ユニット及びその周囲の構成を示す断面図
【発明を実施するための形態】
（【００１１】以降は省略されています）
