特許ウォッチ

公開番号2025083982
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197700
出願日2023-11-21
発明の名称磁性ポリマー粒子の製造方法
出願人株式会社トクヤマ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08J 3/16 20060101AFI20250526BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】疎水性芳香族化合物に由来する構造単位を含むポリマーで、より均一な形状を有する磁性ポリマー粒子を製造可能な製造方法を提供する。
【解決手段】本発明の一態様に係る磁性ポリマー粒子の製造方法は、有機溶媒中に磁性粒子、及び疎水性芳香族化合物に由来する構造単位を含むポリマーが分散してなる分散液と、水及び親水性有機溶媒からなる群から選択される少なくとも1種を含む水系溶媒とを乳化させて、乳化液を調製する乳化工程と、0℃以上50℃以下の温度で、前記分散液に含まれる前記有機溶媒の少なくとも一部を前記乳化液から除去して、磁性ポリマー粒子を形成する、形成工程と、を含む。
【選択図】図3
特許請求の範囲【請求項１】
有機溶媒中に磁性粒子、及び疎水性芳香族化合物に由来する構造単位を含むポリマーが分散してなる分散液と、水及び親水性有機溶媒からなる群から選択される少なくとも１種を含む水系溶媒とを乳化させて、乳化液を調製する乳化工程と、
０℃以上５０℃以下の温度で、前記分散液に含まれる前記有機溶媒の少なくとも一部を前記乳化液から除去して、磁性ポリマー粒子を形成する、形成工程と、
を含む、磁性ポリマー粒子の製造方法。
続きを表示（約 780 文字）【請求項２】
前記ポリマーは、スチレン、ビニルナフタレン、ジビニルベンゼン、ビニルトルエン、ビニルナフタレン、ビニルアントラセン、ビニルピリジン、チオフェン、及びこれらの誘導体からなる群から選択される少なくとも１種の疎水性芳香族化合物に由来する構造単位を含む、
請求項１に記載の磁性ポリマー粒子の製造方法。
【請求項３】
前記ポリマーは、ポリスチレンを含む、
請求項１に記載の磁性ポリマー粒子の製造方法。
【請求項４】
前記温度は１０℃以上４０℃以下である、
請求項１～３のいずれか１項に記載の磁性ポリマー粒子の製造方法。
【請求項５】
前記水系溶媒は、水及び親水性有機溶媒を含む、
請求項１～３のいずれか１項に記載の磁性ポリマー粒子の製造方法。
【請求項６】
前記分散液に含まれる前記有機溶媒は、疎水性有機溶媒である、
請求項１～３のいずれか１項に記載の磁性ポリマー粒子の製造方法。
【請求項７】
前記分散液は、界面活性剤をさらに含む、
請求項１～３のいずれか１項に記載の磁性ポリマー粒子の製造方法。
【請求項８】
前記乳化工程は、
前記分散液と前記水系溶媒との混合物に超音波を照射する照射工程と、
前記混合物を冷却する冷却工程と、
を含む、
請求項１～３のいずれか１項に記載の磁性ポリマー粒子の製造方法。
【請求項９】
前記照射工程において、超音波の照射時間は１秒以上１８００秒以下であり、超音波の強度は１００ｍＷ／ｃｍ
２
以上１０００００ｍＷ／ｃｍ
２
以下である、
請求項８に記載の磁性ポリマー粒子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁性ポリマー粒子の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
磁性ポリマー粒子は、ＤＮＡ若しくはウイルス等の回収若しくは検出等のライフサイエンスの分野、又は、化学発光免疫法等を使用した臨床検査の分野で広く使用されており、磁性ポリマー粒子自体の研究開発が活発に行われている。
【０００３】
例えば、非特許文献１には、エマルジョン蒸発法によって、磁性ポリスチレン粒子を製造する方法が開示されている。また、非特許文献２には、エマルジョン蒸発法によって、磁性ポリ（ラクチド－ｃｏ－グリコリド）（ＰＬＧＡ）粒子を製造する方法が開示されている。
【先行技術文献】
【非特許文献】
【０００４】
Hai et al., J. Phys., 2009, 187, 012009.
Okassa et al., Eur. J. Pharm. Biopharm., 2007, 67, 31-38.
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、非特許文献１に記載の技術には、ラグビーボール状粒子等の、実用において不便な異方性粒子が形成されやすいという問題がある。また、非特許文献２に記載の技術は、特定の生分解性ポリマーを対象とする技術であり、その他のポリマーに適用可能な磁性ポリマー粒子の製造方法は検討されていない。
【０００６】
本発明の一態様は、疎水性芳香族化合物に由来する構造単位を含むポリマーで、より均一な形状を有する磁性ポリマー粒子を製造可能な製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の一態様に係る磁性ポリマー粒子の製造方法は、有機溶媒中に磁性粒子、及び疎水性芳香族化合物に由来する構造単位を含むポリマーが分散してなる分散液と、水及び親水性有機溶媒からなる群から選択される少なくとも１種を含む水系溶媒とを乳化させて、乳化液を調製する乳化工程と、０℃以上５０℃以下の温度で、前記分散液に含まれる前記有機溶媒の少なくとも一部を前記乳化液から除去して、磁性ポリマー粒子を形成する、形成工程と、を含む。
【発明の効果】
【０００８】
本発明の一態様によれば、疎水性芳香族化合物に由来する構造単位を含むポリマーで、より均一な形状を有する磁性ポリマー粒子を製造可能な製造方法が提供される。
【図面の簡単な説明】
【０００９】

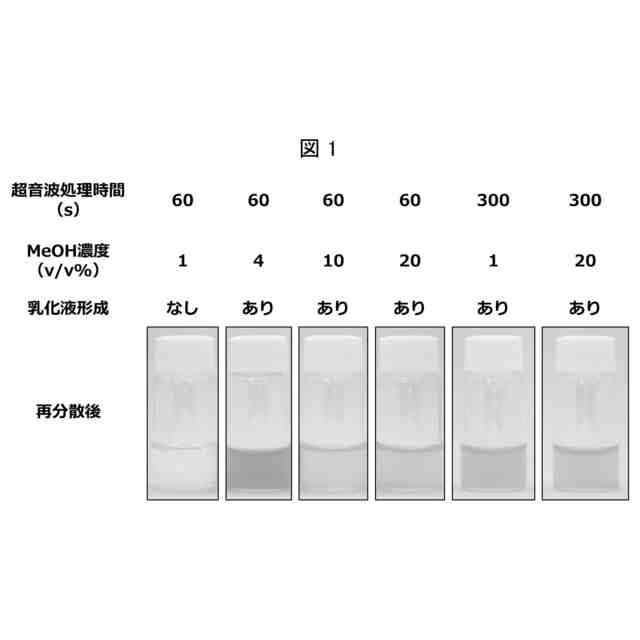

実施例１の磁性ポリマー粒子分散液の光学写真である。
実施例１の磁性ポリマー粒子分散液の光学写真である。

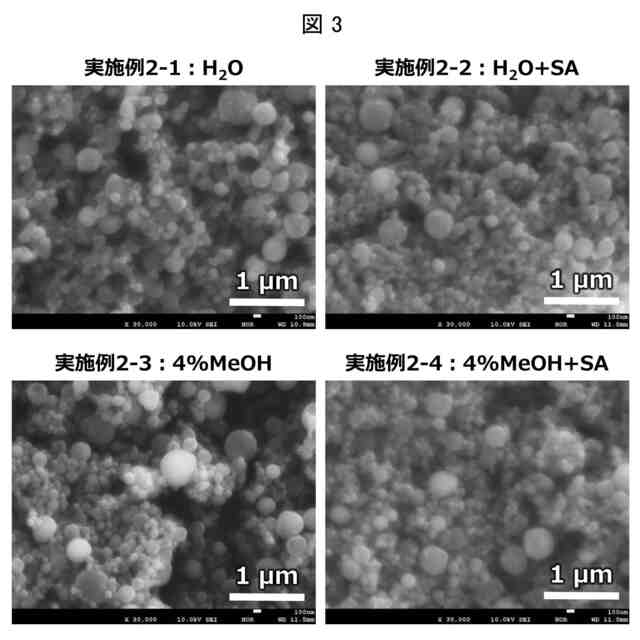

実施例２の磁性ポリマー粒子の電子顕微鏡（ＳＥＭ）画像である。

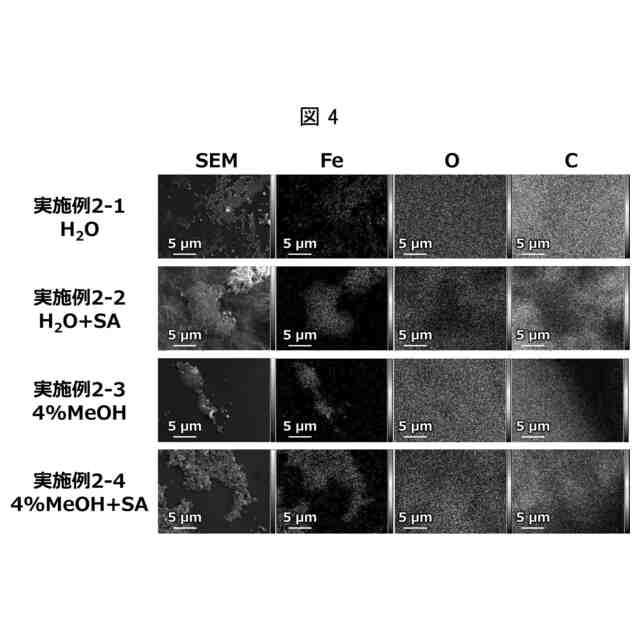

実施例２の磁性ポリマー粒子のＥＤＸマップである。

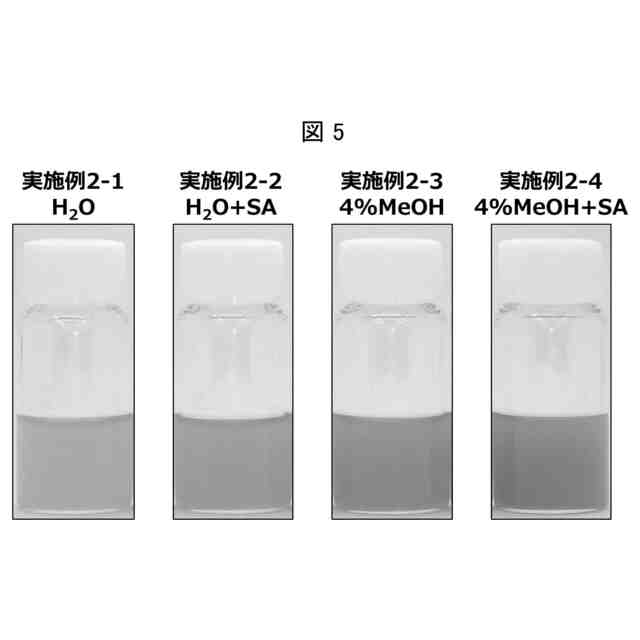

実施例２の磁性ポリマー粒子分散液の光学写真である。
実施例２の磁性ポリマー粒子分散液の吸光スペクトルを示すグラフである。
実施例２の磁性ポリマー粒子分散液の相対吸光度を示すグラフである。
実施例２－１及び２－４の磁性ポリマー粒子の粒子径分布及びゼータ電位を示すグラフである。
実施例２－３の磁性ポリマー粒子の集磁性測定結果を示し、図９左側は、測定開始時の上清の吸光度に対する各時点での相対吸光度を示すグラフであり、図９右側は、各時点での分散液の光学写真である。
【発明を実施するための形態】
【００１０】
〔磁性ポリマー粒子の製造方法〕
本発明者らは鋭意検討した結果、疎水性芳香族化合物に由来する構造単位を含むポリマーをマトリックスとして含む磁性ポリマー粒子の製造において、エマルジョン蒸発法を特定の温度範囲内で実施することによって、従来技術よりも均一な形状を有する磁性ポリマー粒子が得られることを見出し、本発明を完成させた。

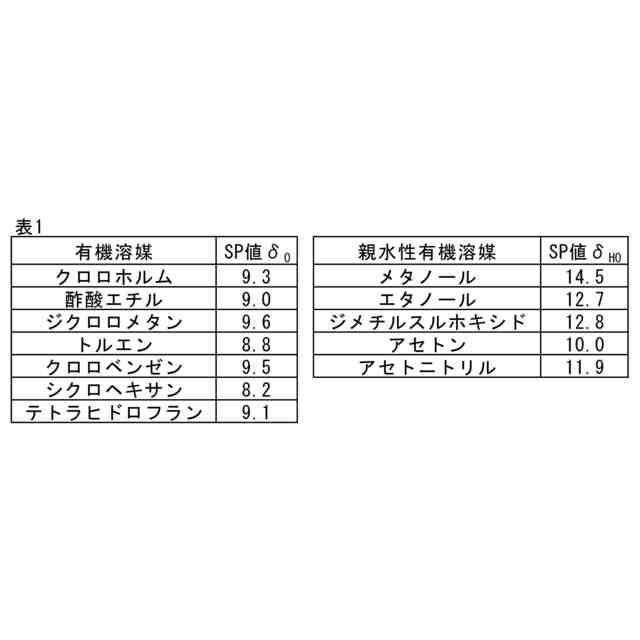

（【００１１】以降は省略されています）

関連特許
