公開番号2025113360
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025083801,2021114805
出願日2025-05-20,2021-07-12
発明の名称ゴミ焼却灰の処理方法
出願人株式会社トクヤマ
代理人個人,個人
主分類B09B 3/30 20220101AFI20250725BHJP(固体廃棄物の処理;汚染土壌の再生)
要約
【課題】磁着物と異物から灰を除去し、生じた排水を再利用する。
【構成】ゴミ焼却炉からの主灰を磁力により処理し磁着物を選別した後、非磁着の異物と灰とに篩い分け、篩い分けした灰の少なくとも一部に水を加えて湿式処理する。磁着物と異物を別々の通水性の籠に収容して水洗し、水洗で生じた排水の少なくとも一部を、湿式処理で使用する。
【選択図】図4
特許請求の範囲【請求項１】
ゴミ焼却炉からの主灰を磁力により処理し、磁着物を選別する磁選ステップと、
磁着物を選別した後の主灰を非磁着の異物と灰とに篩い分ける、篩い分けステップと、
前記篩い分けステップで篩い分けした灰の少なくとも一部に水を加えて処理する、湿式ステップと、
前記磁着物と前記異物を別々の通水性の籠に収容して水洗する水洗ステップ、とを行うと共に、
前記水洗ステップで生じた排水の少なくとも一部を、前記湿式ステップで使用し、
ゴミ焼却灰を、磁着物と、非磁着の異物と、灰とに分離する、ゴミ焼却灰の処理方法。
続きを表示（約 370 文字）【請求項２】
前記湿式ステップでは、
水洗ステップで生じた排水の一部により、篩分けした灰を湿式粉砕し、
湿式粉砕した灰に、水洗ステップで生じた排水の他の一部を加え、脱塩槽で塩素分を灰から排水中に溶出させる、脱塩処理を行い、
脱塩処理で生じた灰と排水の混合物を固液分離装置により灰と排水に分離し、
固液分離装置で分離した排水を排水処理装置で処理し、処理後の排水の一部を外部へ放出し、残りを前記湿式粉砕または前記脱塩処理で使用する、
請求項１のゴミ焼却灰の処理方法。
【請求項３】
ゴミ焼却炉からの飛灰から、脱ダイオキシン装置により、ダイオキシンを除去した後、
前記脱塩槽で脱塩処理することにより、飛灰中の塩素分を排水中に溶出させる、
請求項２のゴミ焼却灰の処理方法。

発明の詳細な説明【技術分野】
【０００１】
この発明はゴミ焼却灰中の主灰の処理に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ゴミ焼却灰中の主灰から金属異物と固形異物を分離し、残りの灰をセメント原料などに使用することが知られている。例えば特許文献１（特許4979164）では、主灰を目開き20mmの篩と磁選機により処理し、大きな異物と金属を灰から分離する。次いで、灰を粉砕機で平均粒径1mm以下に粉砕した後、目開き5mmの篩により処理し、小さな固形異物も分離する。その後、篩下成分を水洗し、固形分を分離し、排液を排水処理する。
【先行技術文献】
【特許文献】
【０００３】
特許4979164
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この発明の課題は、主灰を、灰と磁着物と異物とに分離し、かつ磁着物と異物から灰を除去し、さらに磁着物と異物から灰を除去する際に生じた排水を再利用する、ことにある。
【課題を解決するための手段】
【０００５】
この発明のゴミ焼却灰の処理方法では、
ゴミ焼却炉からの主灰を磁力により処理し、磁着物を選別する磁選ステップと、
磁着物を選別した後の主灰を非磁着の異物と灰とに篩い分ける、篩い分けステップと、
前記篩い分けステップで篩い分けした灰の少なくとも一部に水を加えて処理する、湿式ステップと、
前記磁着物と前記異物を別々の通水性の籠に収容して水洗する水洗ステップ、とを行うと共に、
前記水洗ステップで生じた排水の少なくとも一部を、前記湿式ステップで使用し、
ゴミ焼却灰を、磁着物と、非磁着の異物と、灰とに分離する。
【０００６】
この発明では、磁選ステップと、篩分けステップと、篩い分けステップで篩い分けした灰の少なくとも一部に水を加えて処理する湿式ステップと、磁着物と磁着しない異物を別々の通水性の籠に収容して水洗する水洗ステップ、とを行う、また水洗ステップで生じた排水の少なくとも一部を例えば灰を含む状態で、湿式ステップで使用する。通水性の籠を用いることにより、簡単に水洗できる。また水洗ステップで生じた排水を湿式ステップで使用でき、処理システム内で再利用できる。
【０００７】
好ましくは、前記湿式ステップでは、
水洗ステップで生じた排水の一部により、篩分けした灰を湿式粉砕し、
湿式粉砕した灰に、水洗ステップで生じた排水の他の一部を加え、脱塩槽で塩素分を灰から排水中に溶出させる、脱塩処理を行い、
脱塩処理で生じた灰と排水の混合物を固液分離装置により灰と排水に分離し、
固液分離装置で分離した排水を排水処理装置で処理し、処理後の排水の一部を外部へ放出し、残りを前記湿式粉砕または前記脱塩処理で使用する。
【０００８】
すると、湿式粉砕と脱塩処理とを行った灰と、これらの処理を行わなかった灰の全体での平均塩素濃度を低下させ、セメントクリンカ－原料での塩素濃度の許容範囲内にすることができる。
【０００９】
好ましくは、ゴミ焼却炉からの飛灰から、脱ダイオキシン装置により、ダイオキシンを除去した後、前記脱塩槽で脱塩処理することにより、飛灰中の塩素分を排水中に溶出させる。このようにすると、ゴミ焼却炉の飛灰も処理できる。
【図面の簡単な説明】
【００１０】
第１の実施例の概要を示す図

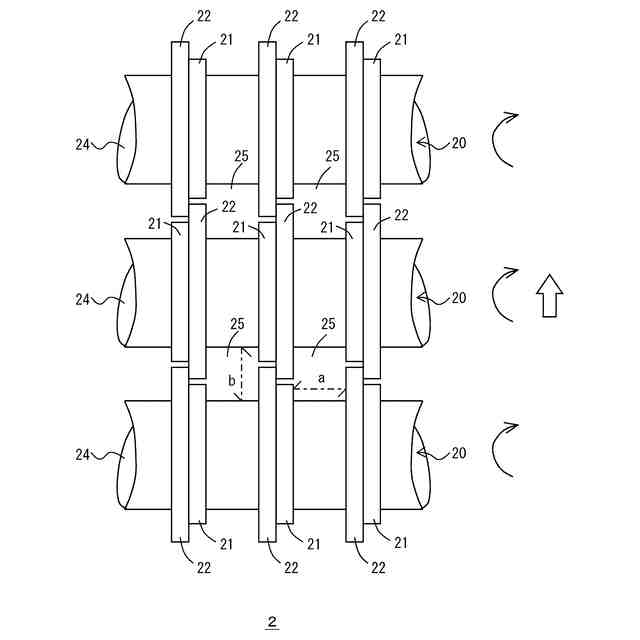

第１の実施例で用いるロールスクリーンの要部平面図

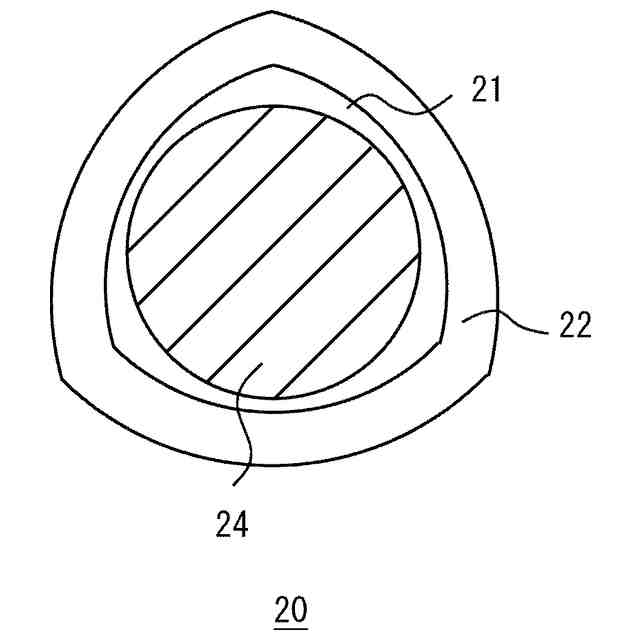

第１の実施例で用いるロールスクリーンでのロールの鉛直方向断面図
第２の実施例の概要を示す図

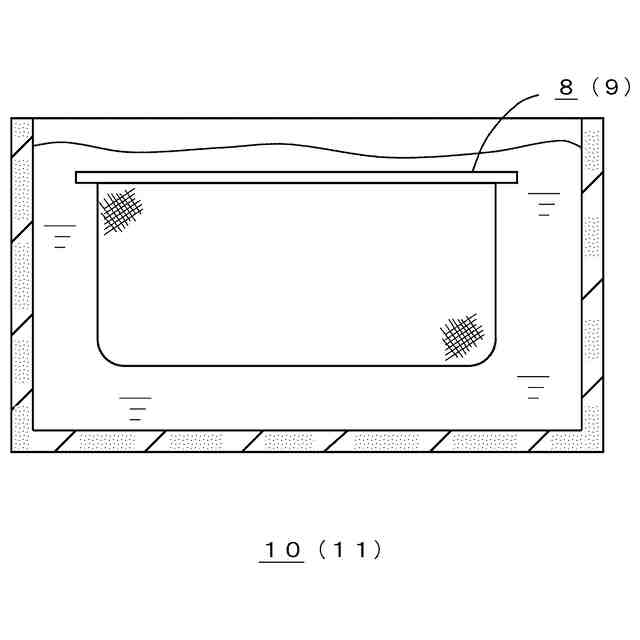

第２の実施例で用いる網籠と水槽の模式的断面図
第３の実施例の概要を示す図
第４の実施例の概要を示す図
【発明を実施するための形態】
（【００１１】以降は省略されています）
