公開番号2025084033
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2024074116
出願日2024-04-30
発明の名称撮像光学レンズ
出願人エーエーシーオプティクス (チャンジョウ)カンパニーリミテッド
代理人個人
主分類G02B 13/00 20060101AFI20250526BHJP(光学)
要約【課題】本発明は、光学レンズの分野に関し、撮像光学レンズを提供する。
【解決手段】前記撮像光学レンズは、物体側から像側へ順に、正の屈折力を有する第1レンズと、負の屈折力を有する第2レンズと、負の屈折力を有する第3レンズと、屈折力を有する第4レンズと、正の屈折力を有する第5レンズと、負の屈折力を有する第6レンズとによって構成され、前記第2レンズの焦点距離をf2、前記第3レンズの焦点距離をf3、前記第4レンズの像側面から前記第5レンズの物体側面までの軸上距離をd8、前記第5レンズの物体側面の中心曲率半径をR9、前記第5レンズの像側面の中心曲率半径をR10、前記撮像光学レンズの光学長をTTLとしたときに、条件式0.10≦d8/TTL≦0.20、-5.00≦R9/R10≦-0.80、0.70≦f2/f3≦1.00を満足する。

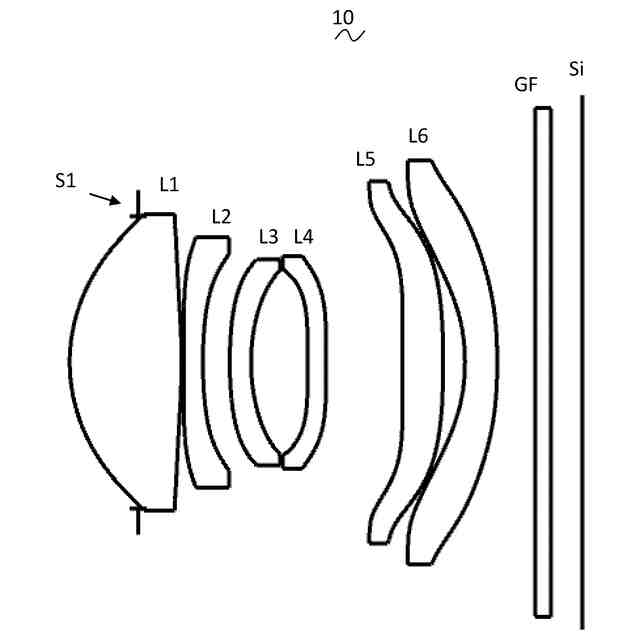

【選択図】図1

特許請求の範囲【請求項１】
撮像光学レンズであって、
前記撮像光学レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズと、負の屈折力を有する第２レンズと、負の屈折力を有する第３レンズと、屈折力を有する第４レンズと、正の屈折力を有する第５レンズと、負の屈折力を有する第６レンズとによって構成され、
前記第２レンズの焦点距離をｆ２、前記第３レンズの焦点距離をｆ３、前記第４レンズの像側面から前記第５レンズの物体側面までの軸上距離をｄ８、前記第５レンズの物体側面の中心曲率半径をＲ９、前記第５レンズの像側面の中心曲率半径をＲ１０、前記撮像光学レンズの光学長をＴＴＬとしたときに、以下の条件式（１）～（３）を満足することを特徴とする撮像光学レンズ。
０．１０≦ｄ８／ＴＴＬ≦０．２０（１）
－５．００≦Ｒ９／Ｒ１０≦－０．８０（２）
０．７０≦ｆ２／ｆ３≦１．００（３）
続きを表示（約 2,000 文字）【請求項２】
前記第６レンズの物体側面の中心曲率半径をＲ１１、前記第６レンズの像側面の中心曲率半径をＲ１２としたときに、以下の条件式（４）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
０．１６≦Ｒ１１／Ｒ１２≦０．６４（４）
【請求項３】
前記撮像光学レンズの焦点距離をｆ、前記第１レンズの焦点距離をｆ１としたときに、以下の条件式（５）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
０．４０≦ｆ１／ｆ≦０．５０（５）
【請求項４】
前記第３レンズの像側面から前記第４レンズの物体側面までの軸上距離をｄ６、前記第４レンズの軸上厚みをｄ７としたときに、以下の条件式（６）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
２．００≦ｄ６／ｄ７≦４．００（６）
【請求項５】
前記第１レンズの物体側面は、近軸において凸面であり、前記第１レンズの像側面は、近軸において凸面であり、
前記第１レンズの物体側面の中心曲率半径をＲ１、前記第１レンズの像側面の中心曲率半径をＲ２、前記第１レンズの軸上厚みをｄ１としたときに、以下の条件式（７）～（８）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
－１．２５≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦－０．３２（７）
０．１０≦ｄ１／ＴＴＬ≦０．３４（８）
【請求項６】
前記第２レンズの物体側面は、近軸において凹面であり、前記第２レンズの像側面は、近軸において凹面であり、
前記撮像光学レンズの焦点距離をｆ、前記第２レンズの物体側面の中心曲率半径をＲ３、前記第２レンズの像側面の中心曲率半径をＲ４、前記第２レンズの軸上厚みをｄ３としたときに、以下の条件式（９）～（１１）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
－２．２５≦ｆ２／ｆ≦－０．６１（９）
０．３８≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦１．３７（１０）
０．０１≦ｄ３／ＴＴＬ≦０．０６（１１）
【請求項７】
前記第３レンズの物体側面は、近軸において凸面であり、前記第３レンズの像側面は、近軸において凹面であり、
前記撮像光学レンズの焦点距離をｆ、前記第３レンズの物体側面の中心曲率半径をＲ５、前記第３レンズの像側面の中心曲率半径をＲ６、前記第３レンズの軸上厚みをｄ５としたときに、以下の条件式（１２）～（１４）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
－３．１５≦ｆ３／ｆ≦－０．６２（１２）
１．０４≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦４．７５（１３）
０．０２≦ｄ５／ＴＴＬ≦０．０７（１４）
【請求項８】
前記撮像光学レンズの焦点距離をｆ、前記第４レンズの焦点距離をｆ４、前記第４レンズの物体側面の中心曲率半径をＲ７、前記第４レンズの像側面の中心曲率半径をＲ８、前記第４レンズの軸上厚みをｄ７としたときに、以下の条件式（１５）～（１７）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
－３４．７８≦ｆ４／ｆ≦２８．４９（１５）
－５．４９≦（Ｒ７＋Ｒ８）／（Ｒ７－Ｒ８）≦１．６２（１６）
０．０２≦ｄ７／ＴＴＬ≦０．０７（１７）
【請求項９】
前記第５レンズの物体側面は、近軸において凸面であり、前記第５レンズの像側面は、近軸において凸面であり、
前記撮像光学レンズの焦点距離をｆ、前記第５レンズの焦点距離をｆ５、前記第５レンズの軸上厚みをｄ９としたときに、以下の条件式（１８）～（２０）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
０．９５≦ｆ５／ｆ≦３．５９（１８）
－０．２２≦（Ｒ９＋Ｒ１０）／（Ｒ９－Ｒ１０）≦１．００（１９）
０．０４≦ｄ９／ＴＴＬ≦０．１５（２０）
【請求項１０】
前記第６レンズの物体側面は、近軸において凹面であり、前記第６レンズの像側面は、近軸において凸面であり、
前記撮像光学レンズの焦点距離をｆ、前記第６レンズの焦点距離をｆ６、前記第６レンズの物体側面の中心曲率半径をＲ１１、前記第６レンズの像側面の中心曲率半径をＲ１２、前記第６レンズの軸上厚みをｄ１１としたときに、以下の条件式（２１）～（２３）を満足することを特徴とする請求項１に記載の撮像光学レンズ。
－４．１７≦ｆ６／ｆ≦－０．６０（２１）
－９．０９≦（Ｒ１１＋Ｒ１２）／（Ｒ１１－Ｒ１２） ≦－０．９２（２２）
０．０２≦ｄ１１／ＴＴＬ≦０．１５（２３）

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学レンズの分野に関し、特に、スマートフォン、デジタルカメラなどの携帯端末装置と、モニタ、ＰＣレンズ、車載レンズ、ドローンなどの撮像装置とに適用される撮像光学レンズに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、様々なスマートデバイスの勃興に伴い、小型化撮像光学レンズに対するニーズがますます高まっており、且つ感光素子の画素サイズが小さくされることに加えて、現在の電子製品は、機能がよく且つ軽薄・携帯便利の外形を発展傾向とするため、良好な結像品質を有する小型化撮像光学レンズが現在の市場の主流となっている。優れた結像品質を得るために、多枚式のレンズ構造を採用することが多い。また、技術の発展及びユーザの多様化のニーズの増加に伴い、感光素子の画素面積が縮小しつつあり且つ結像品質に対するシステムからの要求が高くなってきている場合には、６枚式のレンズ構造が徐々にレンズの設計に現れている。良好な光学性能を有する、大口径・極薄の撮像光学レンズが強く望まれている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
上記問題に鑑みて、本発明は、良好な光学性能を有するとともに、大口径・極薄化の設計要求を満足する撮像光学レンズを提供することを目的とする。
【課題を解決するための手段】
【０００４】
上記の技術課題を解決するために、本発明の実施形態は、撮像光学レンズを提供する。前記撮像光学レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズと、負の屈折力を有する第２レンズと、負の屈折力を有する第３レンズと、屈折力を有する第４レンズと、正の屈折力を有する第５レンズと、負の屈折力を有する第６レンズとによって構成され、前記第２レンズの焦点距離をｆ２、前記第３レンズの焦点距離をｆ３、前記第４レンズの像側面から前記第５レンズの物体側面までの軸上距離をｄ８、前記第５レンズの物体側面の中心曲率半径をＲ９、前記第５レンズの像側面の中心曲率半径をＲ１０、前記撮像光学レンズの光学長をＴＴＬとしたときに、以下の条件式（１）～（３）を満足する。
０．１０≦ｄ８／ＴＴＬ≦０．２０（１）
－５．００≦Ｒ９／Ｒ１０≦－０．８０（２）
０．７０≦ｆ２／ｆ３≦１．００（３）
【０００５】
好ましくは、前記第６レンズの物体側面の中心曲率半径をＲ１１、前記第６レンズの像側面の中心曲率半径をＲ１２としたときに、以下の条件式（４）を満足する。
０．１６≦Ｒ１１／Ｒ１２≦０．６４（４）
【０００６】
好ましくは、前記撮像光学レンズの焦点距離をｆ、前記第１レンズの焦点距離をｆ１としたときに、以下の条件式（５）を満足する。
０．４０≦ｆ１／ｆ≦０．５０（５）
【０００７】
好ましくは、前記第３レンズの像側面から前記第４レンズの物体側面までの軸上距離をｄ６、前記第４レンズの軸上厚みをｄ７としたときに、以下の条件式（６）を満足する。
２．００≦ｄ６／ｄ７≦４．００（６）
【０００８】
好ましくは、前記第１レンズの物体側面は、近軸において凸面であり、前記第１レンズの像側面は、近軸において凸面であり、前記第１レンズの物体側面の中心曲率半径をＲ１、前記第１レンズの像側面の中心曲率半径をＲ２、前記第１レンズの軸上厚みをｄ１としたときに、以下の条件式（７）～（８）を満足する。
－１．２５≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦－０．３２（７）
０．１０≦ｄ１／ＴＴＬ≦０．３４（８）
【０００９】
好ましくは、前記第２レンズの物体側面は、近軸において凹面であり、前記第２レンズの像側面は、近軸において凹面であり、前記撮像光学レンズの焦点距離をｆ、前記第２レンズの物体側面の中心曲率半径をＲ３、前記第２レンズの像側面の中心曲率半径をＲ４、前記第２レンズの軸上厚みをｄ３としたときに、以下の条件式（９）～（１１）を満足する。
－２．２５≦ｆ２／ｆ≦－０．６１（９）
０．３８≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦１．３７（１０）
０．０１≦ｄ３／ＴＴＬ≦０．０６（１１）
【００１０】
好ましくは、前記第３レンズの物体側面は、近軸において凸面であり、前記第３レンズの像側面は、近軸において凹面であり、前記撮像光学レンズの焦点距離をｆ、前記第３レンズの物体側面の中心曲率半径をＲ５、前記第３レンズの像側面の中心曲率半径をＲ６、前記第３レンズの軸上厚みをｄ５としたときに、以下の条件式（１２）～（１４）を満足する。
－３．１５≦ｆ３／ｆ≦－０．６２（１２）
１．０４≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦４．７５（１３）
０．０２≦ｄ５／ＴＴＬ≦０．０７（１４）

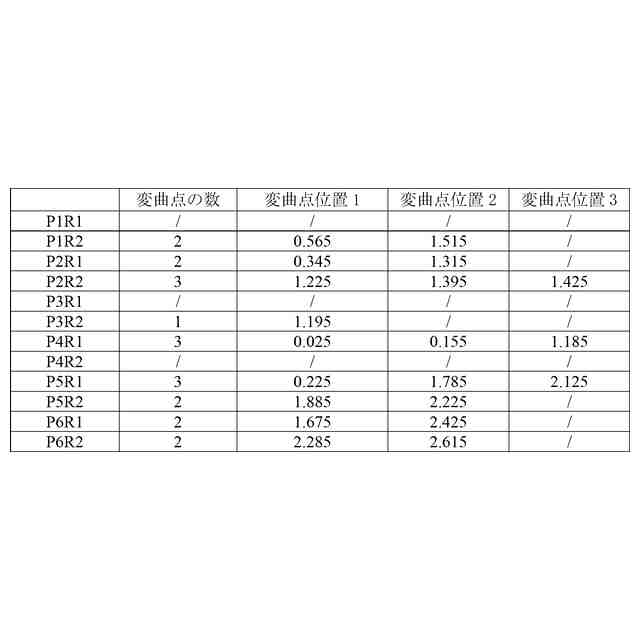

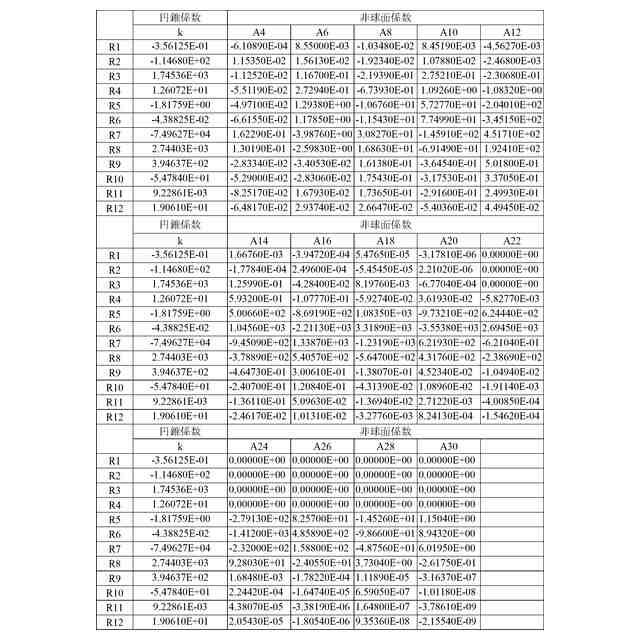

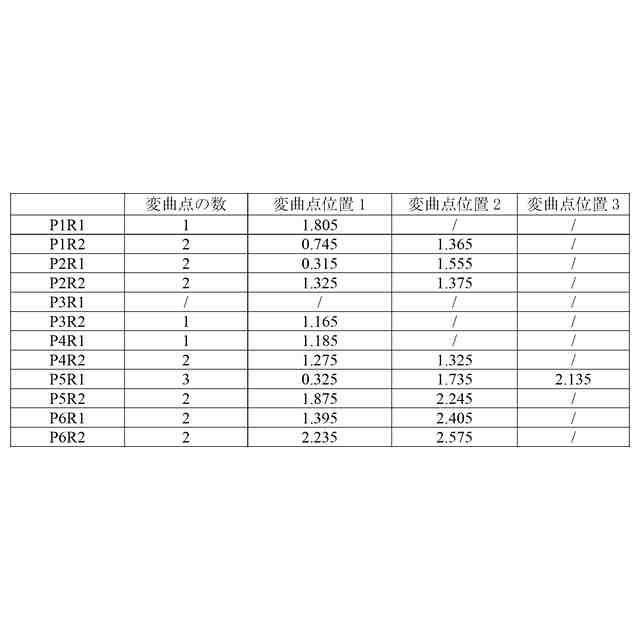

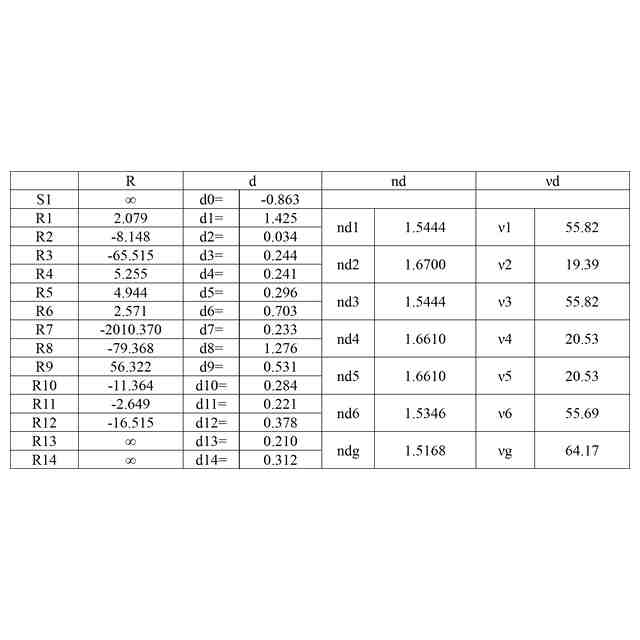

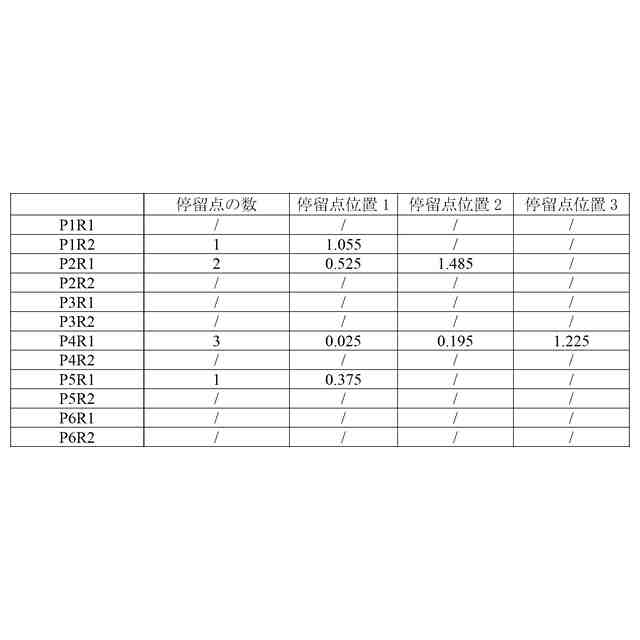

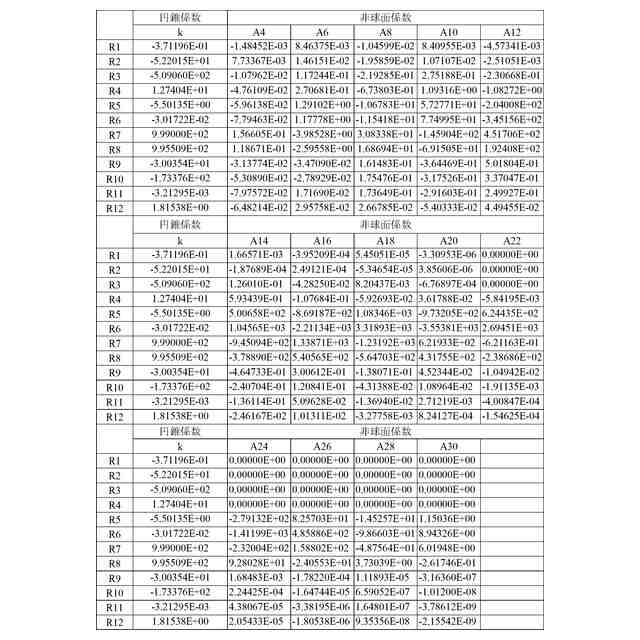

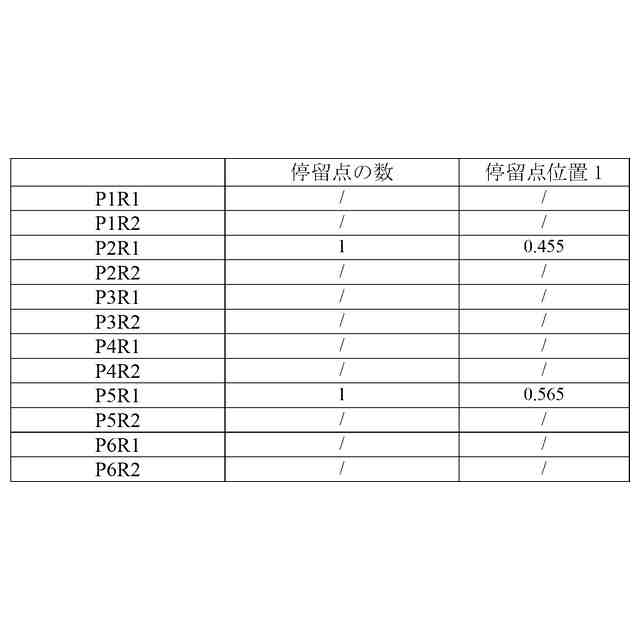

（【００１１】以降は省略されています）
