公開番号2025086026
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199794
出願日2023-11-27
発明の名称反射鏡ホルダー及びその製造方法
出願人日本精機株式会社
代理人
主分類B29C 45/14 20060101AFI20250530BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】製造性に優れた反射鏡ホルダー及びその製造方法を提供する。
【解決手段】本実施形態における凹面鏡ホルダー30は、射出成形により形成され反射鏡を支持する凹面鏡ホルダー30である。凹面鏡ホルダー30は、基面41と、基面41に対する複数の凸面からなり、反射鏡が固定される接着面42と、を備える。基面41は、射出成形のパーティングラインPLである。また、接着面42は、接着面42内の第一方向及び第一方向に直交する第二方向において、複数配置され、基面41は、各接着面42の外縁に位置する。
【選択図】図5
特許請求の範囲【請求項１】
射出成形により形成され反射鏡を支持する反射鏡ホルダーであって、
基面と、
前記基面に対する複数の凸面からなり、反射鏡が固定される固定面と、を備え、
前記基面は、前記射出成形のパーティングラインである、反射鏡ホルダー。
続きを表示（約 190 文字）【請求項２】
前記複数の固定面は、前記固定面内の第一方向及び前記第一方向に直交する第二方向において、複数配置され、
前記基面は、各前記固定面の外縁に位置する、請求項１記載の反射鏡ホルダー。
【請求項３】
請求項１又は２記載の前記反射鏡ホルダーの製造方法であって、
前記複数の固定面を、母型に対する複数の入れ子で形成する、製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、反射鏡ホルダー及びその製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、ヘッドアップディスプレイ等の表示装置は、表示器から出射された光を反射するための反射鏡を有している。反射鏡は、反射鏡ホルダーに支持され、表示像の表示位置等に応じて回転軸周りに回転可能に支持されることで、光の出射角を可変にする。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／０４４３２２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
反射鏡は、光を設計通りの方向に反射することが求められる。反射鏡が反射鏡ホルダーに貼り付けにより支持される場合には、貼り付け先となる反射鏡ホルダーの接着面の面精度に反射鏡の反射精度が依存することになる。しかしながら、反射鏡ホルダーが射出成形により形成される場合には、成形条件に応じて中央が沈み、両端が反り返る等の変形が生じる虞があり、金型の調整等が事後的に必要となる虞がある。
【０００５】
本開示はこのような事情を考慮してなされたもので、製造性に優れた反射鏡ホルダー及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の反射鏡ホルダーは、上述した課題を解決するために、射出成形により形成され反射鏡を支持する反射鏡ホルダーであって、基面と、基面に対する複数の凸面からなり、反射鏡が固定される固定面と、を備え、基面は、射出成形のパーティングラインである。
【発明の効果】
【０００７】
本開示の反射鏡ホルダー及びその製造方法においては、製造性に優れている。
【図面の簡単な説明】
【０００８】
本実施形態におけるＨＵＤのシステム構成例を示す図。

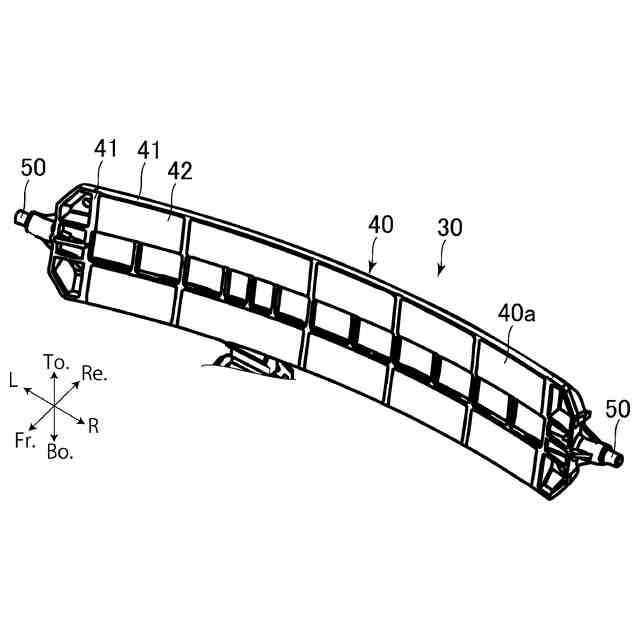

凹面鏡ユニットの凹面鏡ホルダーの斜視図

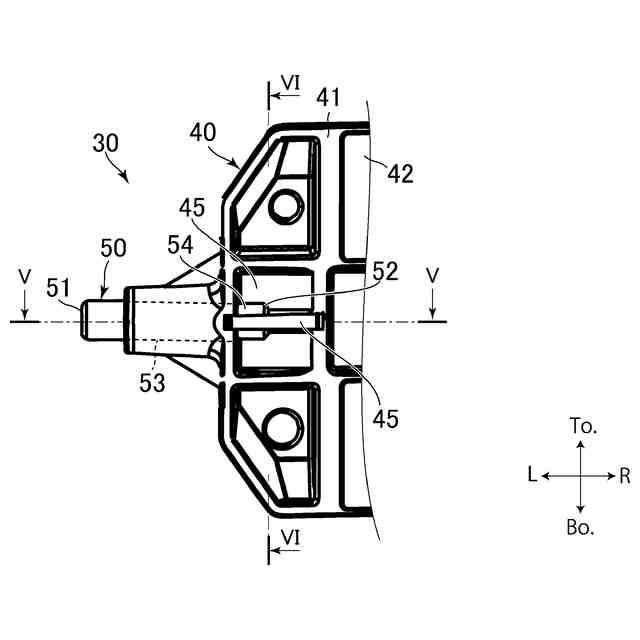

図２の凹面鏡ホルダーの部分拡大図。

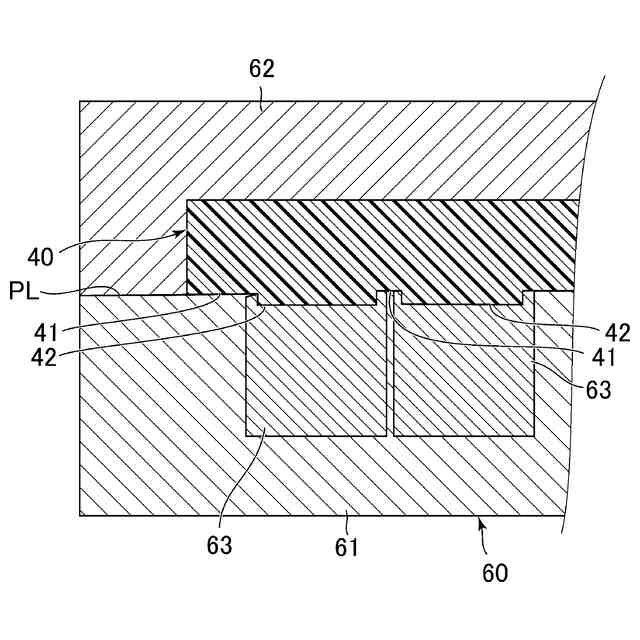

接着面を射出成形するための金型及び金型により形成された本体を示す断面図。

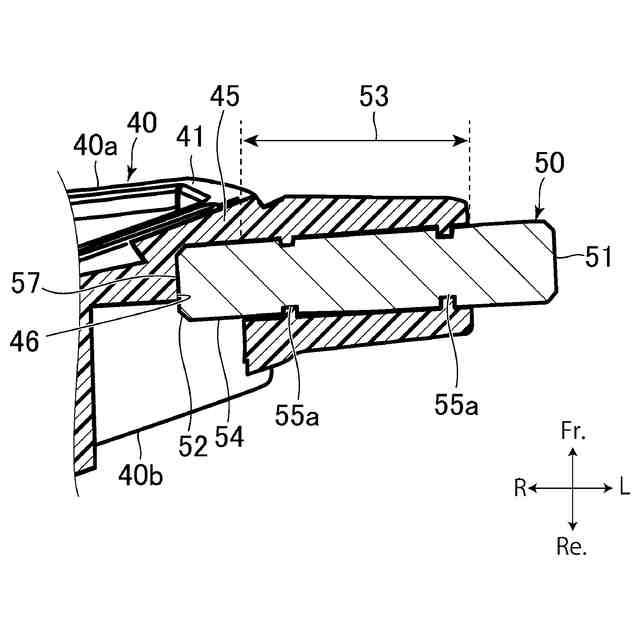

図３のV-V線に沿う断面図。

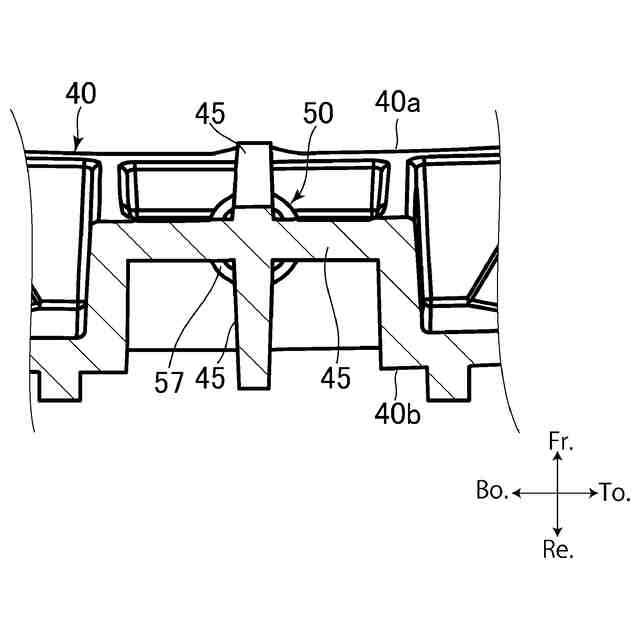

図３のVI-VI線に沿う断面図。

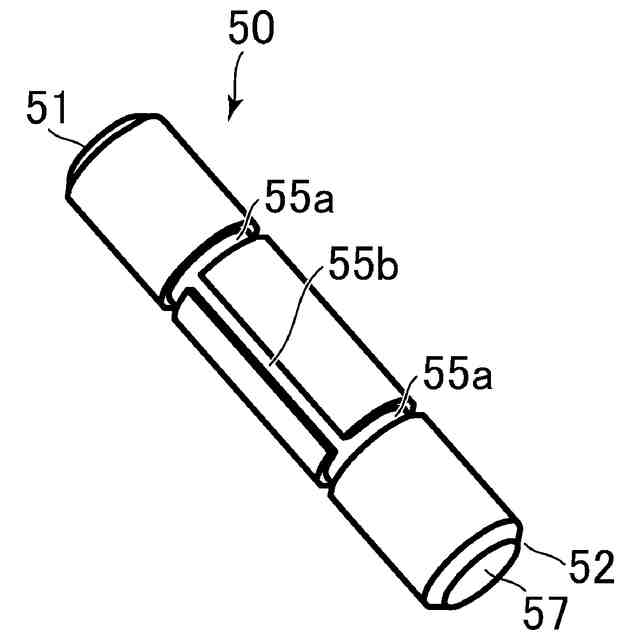

シャフトの斜視図。

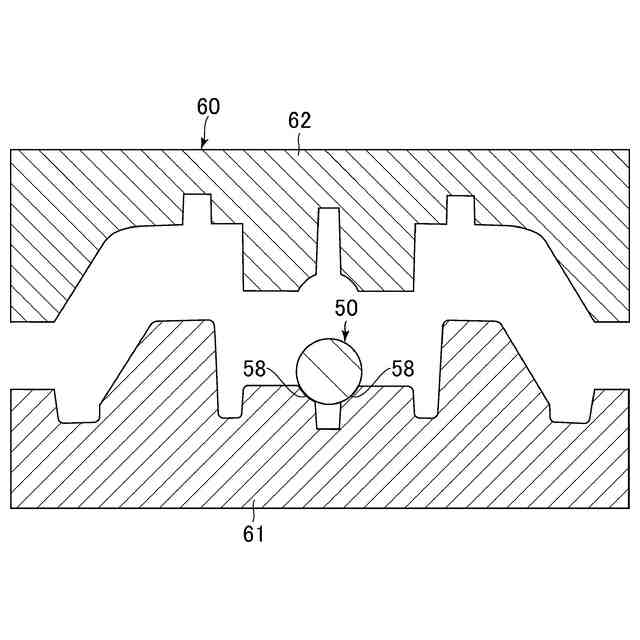

本体及びシャフトをインサート成形するための金型及び金型に配置されたシャフトであって、シャフトの軸に直交する方向に沿う断面図。

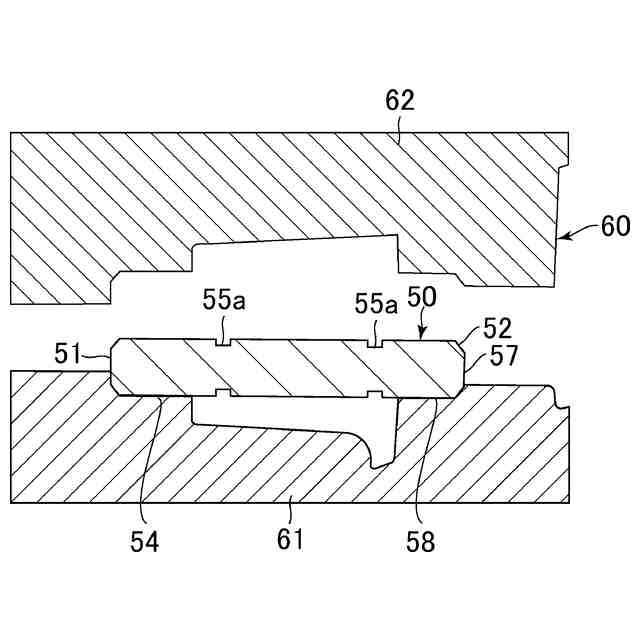

本体及びシャフトをインサート成形するための金型及び金型に配置されたシャフトであって、シャフトの軸に平行な方向に沿う断面図。
【発明を実施するための形態】
【０００９】
本開示の反射鏡ホルダー及びその製造方法の実施形態を添付図面に基づいて説明する。本開示の反射鏡ホルダー及びその製造方法は、例えば自動車や二輪車等の車両や、船舶、農業機械、建設機械に搭載されるヘッドアップディスプレイ（ＨＵＤ、Head Up Display）に適用することができる。本実施形態においては、反射鏡ホルダー及び反射鏡ユニットがＨＵＤに搭載される例を用いて説明する。
【００１０】

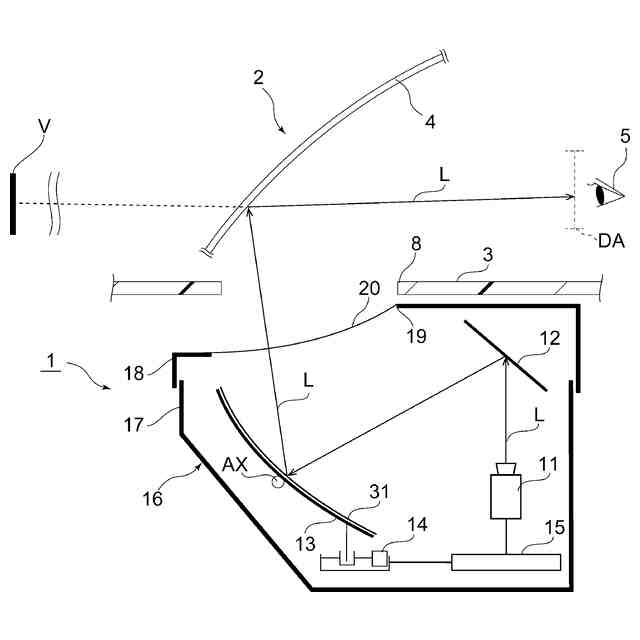

図１は、本実施形態における凹面鏡ホルダー３０が搭載されるＨＵＤ１のシステム構成例を示す図である。
（【００１１】以降は省略されています）
