公開番号2025086630
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200735
出願日2023-11-28
発明の名称吸引回収システム
出願人日本碍子株式会社,エヌジーケイ・キルンテック株式会社
代理人弁理士法人快友国際特許事務所
主分類F27B 9/39 20060101AFI20250602BHJP(炉,キルン,窯;レトルト)
要約【課題】熱処理室のガスが乱れることを抑制する。
【解決手段】吸引回収システムは、匣鉢を搬送方向に搬送する搬送装置と、搬入口と、搬出口と、を有しており、匣鉢が搬入口から搬出口に向けて搬送される熱処理室と、搬出口よりも下流側に配置されており、搬出口から搬出される匣鉢が通過する吸引室と、吸引室に配置されており、匣鉢内の被処理物を吸引して回収する吸引ノズルと、熱処理室と吸引室との間に配置されており、熱処理室と吸引室が連通する連通状態および熱処理室と吸引室が連通しない非連通状態を切り換える第1仕切体と、吸引室よりも下流側に配置されており、吸引室を通過する匣鉢が通過する置換室と、吸引室と置換室との間に配置されており、吸引室と置換室が連通する連通状態および吸引室と置換室が連通しない非連通状態を切り換える第2仕切体と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
匣鉢を搬送方向に搬送する搬送装置と、
搬入口と、搬出口と、を有しており、前記匣鉢が前記搬入口から前記搬出口に向けて搬送される熱処理室と、
前記搬出口よりも下流側に配置されており、前記搬出口から搬出される前記匣鉢が通過する吸引室と、
前記吸引室に配置されており、前記匣鉢内の被処理物を吸引して回収する吸引ノズルと、
前記熱処理室と前記吸引室との間に配置されており、前記熱処理室と前記吸引室が連通する連通状態および前記熱処理室と前記吸引室が連通しない非連通状態を切り換える第１仕切体と、
前記吸引室よりも下流側に配置されており、前記吸引室を通過する前記匣鉢が通過する置換室と、
前記吸引室と前記置換室との間に配置されており、前記吸引室と前記置換室が連通する連通状態および前記吸引室と前記置換室が連通しない非連通状態を切り換える第２仕切体と、を備えている、吸引回収システム。
続きを表示（約 1,200 文字）【請求項２】
前記熱処理室と前記吸引室との間に配置されており、前記搬出口から搬出される前記匣鉢が通過する姿勢調整室と、
前記姿勢調整室内で前記匣鉢の姿勢を調整する姿勢調整装置と、を備えており、
前記第１仕切体は、前記姿勢調整室と前記吸引室との間に配置されている、請求項１に記載の吸引回収システム。
【請求項３】
前記搬送装置は、複数の前記匣鉢が積み重ねられた状態で前記複数の匣鉢を前記搬送方向に搬送し、
前記吸引回収システムは、
前記姿勢調整室と前記吸引室との間に配置されており、前記姿勢調整室から搬出される前記複数の匣鉢が通過する段バラシ室と、
前記段バラシ室内で、積み重ねられた前記複数の匣鉢を前記複数の匣鉢が積み重ねられていない状態にばらす段バラシ装置と、を備えている、請求項２に記載の吸引回収システム。
【請求項４】
前記段バラシ装置は、
前記匣鉢を把持する把持装置本体と、
前記把持装置本体を動作させる把持用アクチュエータと、を備えており、
前記把持用アクチュエータは、前記段バラシ室の外部に配置されている、請求項３に記載の吸引回収システム。
【請求項５】
前記段バラシ装置は、
積み重ねられた前記複数の匣鉢を昇降させる昇降装置本体と、
前記昇降装置本体を動作させる昇降用アクチュエータと、
積み重ねられた前記複数の匣鉢のうちの１個の匣鉢を把持する把持装置本体と、を備えており、
前記昇降用アクチュエータは、前記段バラシ室の外部に配置されている、請求項３に記載の吸引回収システム。
【請求項６】
前記第１仕切体は、前記段バラシ室と前記吸引室との間に配置されている、請求項３に記載の吸引回収システム。
【請求項７】
前記吸引ノズルは、前記搬送方向に直交する左右方向に不動であり、
前記吸引回収システムは、前記吸引ノズルが前記匣鉢内の前記被処理物を回収するときに、前記匣鉢を前記吸引ノズルに対して前記左右方向に移動させる匣鉢移動装置をさらに備えている、請求項１から６のいずれか一項に記載の吸引回収システム。
【請求項８】
前記吸引室内で前記匣鉢を昇降させる昇降装置をさらに備えており、
前記匣鉢移動装置は、前記昇降装置により前記匣鉢が持ち上げられた状態で前記匣鉢を前記吸引ノズルに対して前記左右方向に移動させる、請求項７に記載の吸引回収システム。
【請求項９】
前記吸引室の外部に配置されており、前記第１仕切体を動作させる第１アクチュエータをさらに備えている、請求項１から６のいずれか一項に記載の吸引回収システム。
【請求項１０】
前記置換室の外部に配置されており、前記第２仕切体を動作させる第２アクチュエータをさらに備えている、請求項１から６のいずれか一項に記載の吸引回収システム。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、吸引回収システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、吸引回収システムが開示されている。吸引回収システムは、熱処理室と、熱処理室の出口に配置されている吸引回収室と、吸引回収室内で匣鉢内の被処理物を吸引する吸引ノズルと、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２３６４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の吸引回収システムでは、吸引回収室は、熱処理室と連通している。この状態で、吸引ノズルが匣鉢内の被処理物を吸引すると、熱処理室が減圧される。これにより、熱処理室のガスが乱れる。
【０００５】
本明細書は、熱処理室のガスが乱れることを抑制することができる技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示する技術の第１の態様では、吸引回収システムは、匣鉢を搬送方向に搬送する搬送装置と、搬入口と、搬出口と、を有しており、前記匣鉢が前記搬入口から前記搬出口に向けて搬送される熱処理室と、前記搬出口よりも下流側に配置されており、前記搬出口から搬出される前記匣鉢が通過する吸引室と、前記吸引室に配置されており、前記匣鉢内の被処理物を吸引して回収する吸引ノズルと、前記熱処理室と前記吸引室との間に配置されており、前記熱処理室と前記吸引室が連通する連通状態および前記熱処理室と前記吸引室が連通しない非連通状態を切り換える第１仕切体と、前記吸引室よりも下流側に配置されており、前記吸引室を通過する前記匣鉢が通過する置換室と、前記吸引室と前記置換室との間に配置されており、前記吸引室と前記置換室が連通する連通状態および前記吸引室と前記置換室が連通しない非連通状態を切り換える第２仕切体と、を備えている。
【０００７】
上記の構成によれば、第1仕切体が、熱処理室と吸引室が連通しない非連通状態に切り換えると、熱処理室と吸引室との連通が遮断される。この状態で、吸引ノズルが吸引室内で匣鉢内の被処理物を吸引しても、熱処理室が減圧されることが抑制される。これにより、熱処理室のガスが乱れることを抑制することができる。
【図面の簡単な説明】
【０００８】

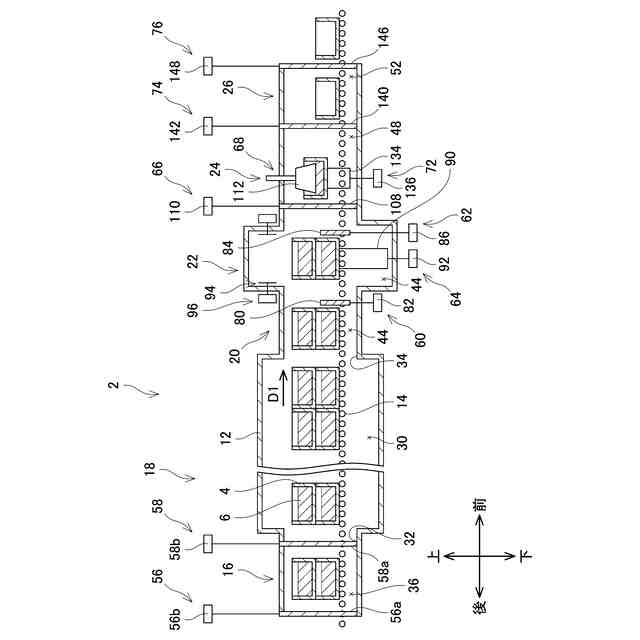

実施例の吸引回収システムを右側から見た概略図である。

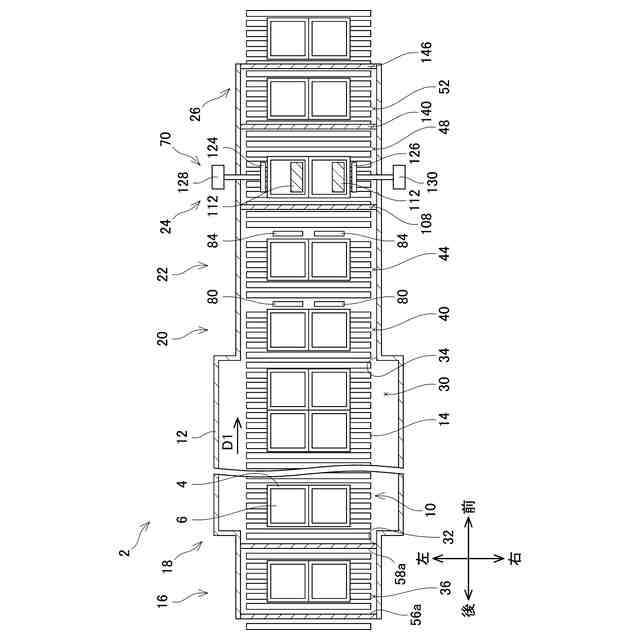

実施例の吸引回収システムを上側から見た概略図である。

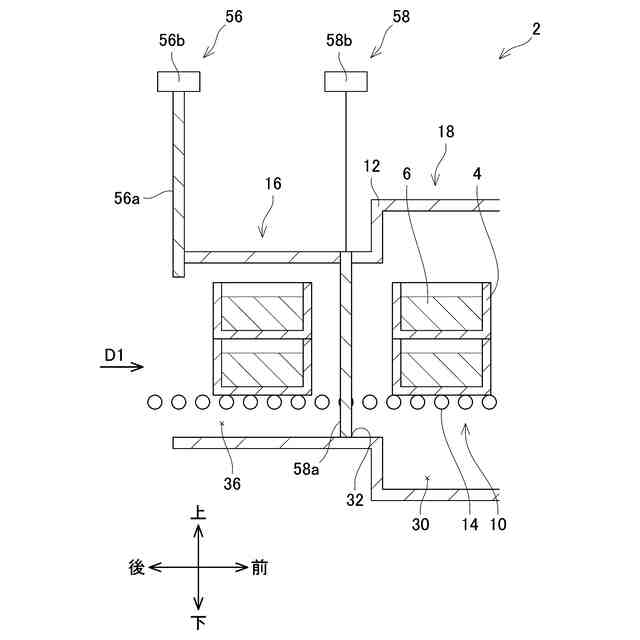

実施例の吸引室において、一次仕切体が連通位置に位置するときの搬入口側置換部の概略図である。

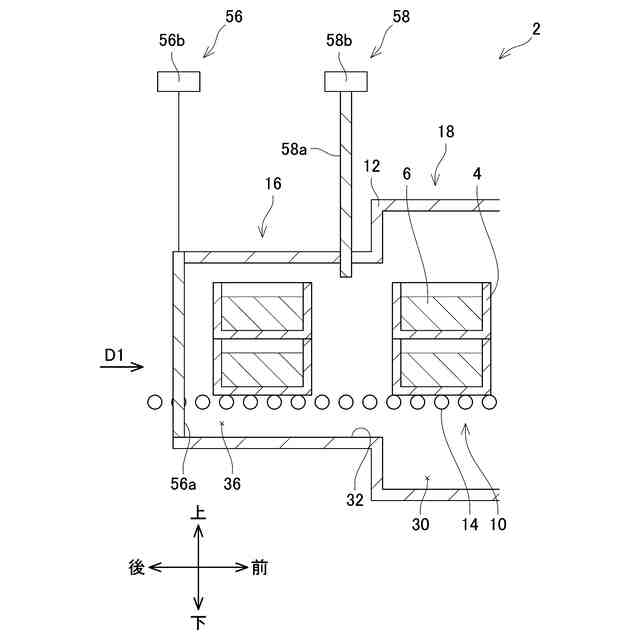

実施例の吸引室において、二次仕切体が連通位置に位置するときの搬入口側置換部の概略図である。
実施例の吸引回収システムにおいて、段バラシ部の概略図である。

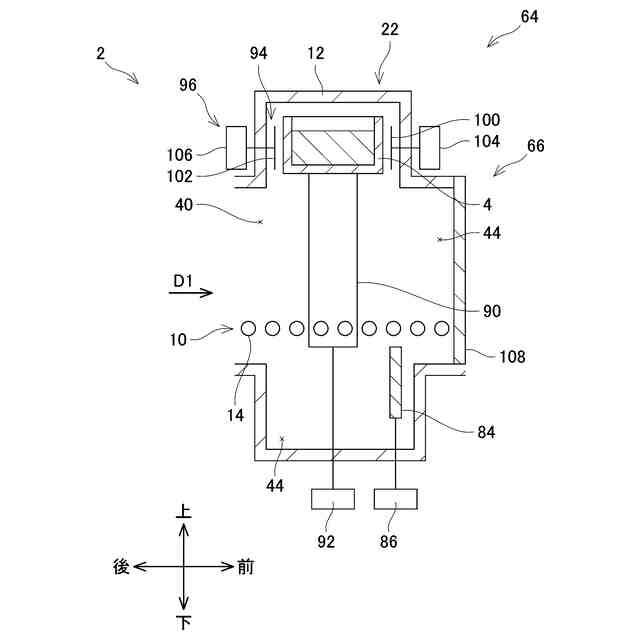

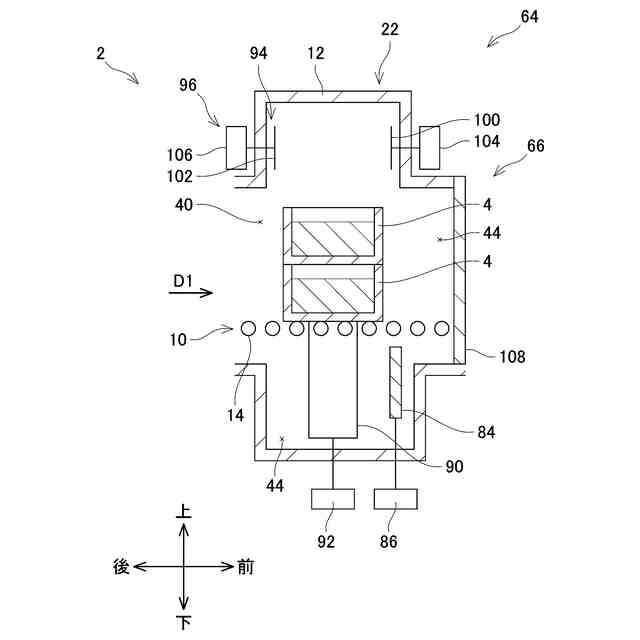

実施例の吸引回収システムにおいて、昇降装置本体が上昇しているときの段バラシ部の概略図である。

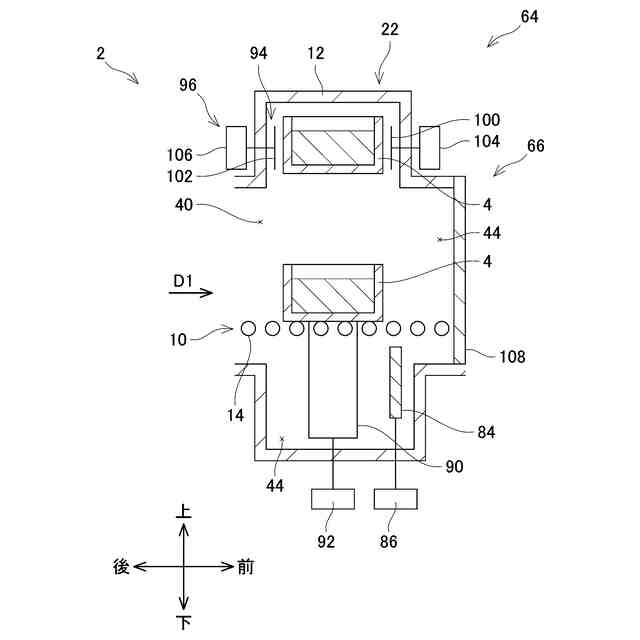

実施例の吸引回収システムにおいて、上段の匣鉢が把持装置本体に把持されている状態で昇降装置本体が下降しているときの段バラシ部の概略図である。

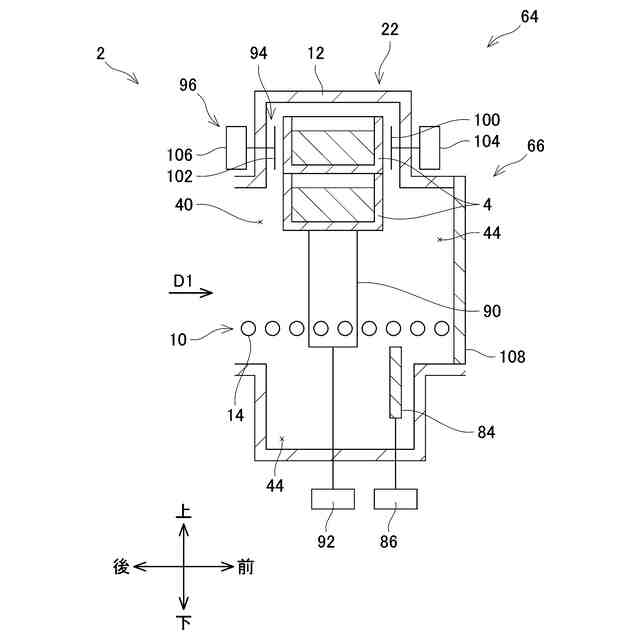

実施例の吸引回収システムにおいて、昇降装置本体が上昇しているときの段バラシ部の概略図である。

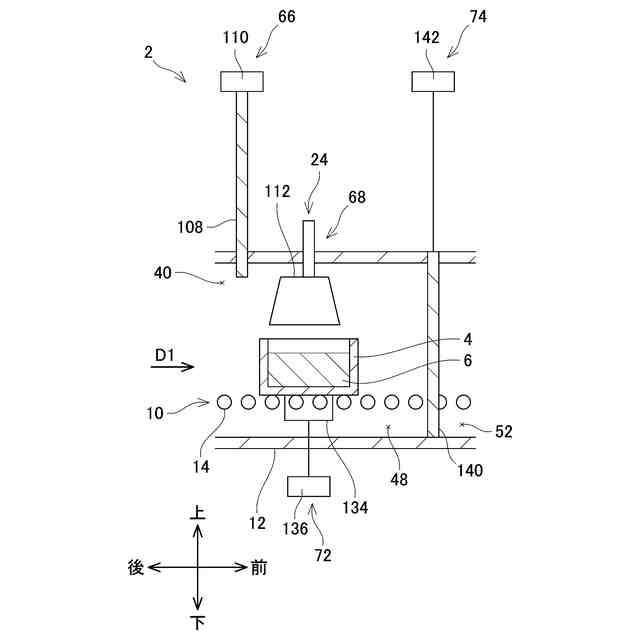

実施例の吸引回収システムにおいて、第１仕切体が非連通位置に位置するときの吸引回収部の概略図である。
実施例の吸引回収装置の概略図である。
実施例の吸引回収システムにおいて、吸引回収部の概略図である。
実施例の吸引回収システムにおいて、第２仕切体が非連通位置に位置するときの搬出口側置換部の概略図である。
実施例の吸引回収システムにおいて、第３仕切体が非連通位置に位置するときの搬出口側置換部の概略図である。
実施例の吸引回収システムにおいて、昇降装置本体が下降しているときの段バラシ部の概略図である。
実施例の吸引回収システムにおいて、吸引回収部の概略図である。
実施例の吸引回収システムにおいて、吸引回収部の概略図である。
実施例の吸引回収システムにおいて、吸引回収部の概略図である。
実施例の吸引回収システムにおいて、吸引回収部の概略図である。
【０００９】
以下に説明する実施例の主要な特徴を列記しておく。なお、以下に記載する技術要素は、それぞれ独立した技術要素であって、単独であるいは各種の組合せによって技術的有用性を発揮するものであり、出願時請求項記載の組合せに限定されるものではない。
【００１０】
本明細書に開示する技術の第２の態様では、上記の第１の態様において、吸引回収システムは、前記熱処理室と前記吸引室との間に配置されており、前記搬出口から搬出される前記匣鉢が通過する姿勢調整室と、前記姿勢調整室内で前記匣鉢の姿勢を調整する姿勢調整装置と、を備えている。前記第１仕切体は、前記姿勢調整室と前記吸引室との間に配置されている。上記の構成によれば、吸引ノズルは、匣鉢の姿勢が調整された状態で匣鉢内の被処理物を吸引する。これにより、被処理物を効率良く吸引することができる。また、姿勢調整室が熱処理室と吸引室との間に配置されている構成においても、第1仕切体が熱処理室と吸引室が連通しない非連通状態に切り換えることにより、熱処理室のガスが乱れることを抑制することができる。
（【００１１】以降は省略されています）
