発明の名称冷却システム
出願人日本碍子株式会社,エヌジーケイ・キルンテック株式会社
代理人弁理士法人快友国際特許事務所
主分類F27D 9/00 20060101AFI20250605BHJP(炉,キルン,窯;レトルト)
要約【課題】被処理物を冷却する効率を高めることができる技術を開示する。
【解決手段】冷却システムは、熱処理炉で熱処理された匣鉢内の被処理物を冷却する。冷却システムは、搬入口と搬出口との間に配置される冷却空間と、前記匣鉢を前記搬入口から前記搬出口に向けて搬送する搬送装置と、前記搬送装置により搬送される前記匣鉢に着脱可能に取り付けられ、前記匣鉢内の前記被処理物に接触する放熱ユニットと、を備えている。前記放熱ユニットの少なくとも一部分は、前記匣鉢の外部に配置されている。
【選択図】図4
特許請求の範囲【請求項１】
熱処理炉で熱処理された匣鉢内の被処理物を冷却する冷却システムであって、
搬入口と搬出口との間に配置される冷却空間と、
前記匣鉢を前記搬入口から前記搬出口に向けて搬送する搬送装置と、
前記搬送装置により搬送される前記匣鉢に着脱可能に取り付けられ、前記匣鉢内の前記被処理物に接触する放熱ユニットと、を備えており、
前記放熱ユニットの少なくとも一部分は、前記匣鉢の外部に配置されている、冷却システム。
続きを表示（約 910 文字）【請求項２】
前記放熱ユニットは、前記匣鉢内の前記被処理物に差し込まれる第１差込部材を備えている、請求項１に記載の冷却システム。
【請求項３】
前記第１差込部材は、
前記匣鉢内の前記被処理物に差し込まれる第１本体部と、
前記第１本体部に固定されており、前記匣鉢の外部に配置される第１放熱フィン部と、を備えている、請求項２に記載の冷却システム。
【請求項４】
前記放熱ユニットは、第２差込部材を備えており、
前記第２差込部材は、
前記匣鉢内の前記被処理物に差し込まれる第２本体部と、
前記第２本体部に固定されており、前記匣鉢の外部に配置される第２放熱フィン部と、を備えており、
前記第２放熱フィン部の向きは、前記第１放熱フィン部の向きと異なる、請求項３に記載の冷却システム。
【請求項５】
前記第１本体部および前記第２本体部それぞれの直径は、５ｍｍ～２５ｍｍの範囲である、請求項４に記載の冷却システム。
【請求項６】
前記第１差込部材および前記第２差込部材の合計本数は２５本以下である、請求項４に記載の冷却システム。
【請求項７】
前記放熱ユニットは、前記匣鉢の上端に着脱可能に取り付けられ、前記第１差込部材を支持する支持部材をさらに備えている、請求項２に記載の冷却システム。
【請求項８】
前記搬入口の近傍に配置されており、前記冷却空間に搬入される前記匣鉢に前記放熱ユニットを取り付ける取り付け装置と、
前記搬出口の近傍に配置されており、前記冷却空間から搬出される前記匣鉢から前記放熱ユニットを取り外す取り外し装置と、
前記取り外し装置により前記匣鉢から取り外された前記放熱ユニットを、前記取り外し装置から前記取り付け装置まで搬送する放熱ユニット搬送装置と、をさらに備えており、
前記取り付け装置は、前記放熱ユニット搬送装置により搬送される前記放熱ユニットを前記匣鉢に取り付ける、請求項１から請求項７のいずれか一項に記載の冷却システム。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、冷却システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、冷却システムが開示されている。冷却システムは、冷却部と、冷却部内で被処理物を搬送する搬送装置と、を備えている。冷却部は、熱処理された被処理物が冷却部内を搬送されている間に被処理物を冷却する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８０５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
被処理物を冷却する効率を高めることが望まれている。
【０００５】
本明細書は、被処理物を冷却する効率を高めることができる技術を開示する。
【課題を解決するための手段】
【０００６】
本明細書に開示する技術の第１の態様では、冷却システムは、熱処理炉で熱処理された匣鉢内の被処理物を冷却する。冷却システムは、搬入口と搬出口との間に配置される冷却空間と、前記匣鉢を前記搬入口から前記搬出口に向けて搬送する搬送装置と、前記搬送装置により搬送される前記匣鉢に着脱可能に取り付けられ、前記匣鉢内の前記被処理物に接触する放熱ユニットと、を備えている。前記放熱ユニットの少なくとも一部分は、前記匣鉢の外部に配置されている。
【０００７】
上記の構成によれば、匣鉢が冷却空間内を搬送されているとき、匣鉢内の被処理物が直接冷却される。また、放熱ユニットが匣鉢内の被処理物に接触しているため、放熱ユニットが冷却されることにより、被処理物が冷却される。これにより、被処理物を冷却する効率を高めることができる。
【図面の簡単な説明】
【０００８】

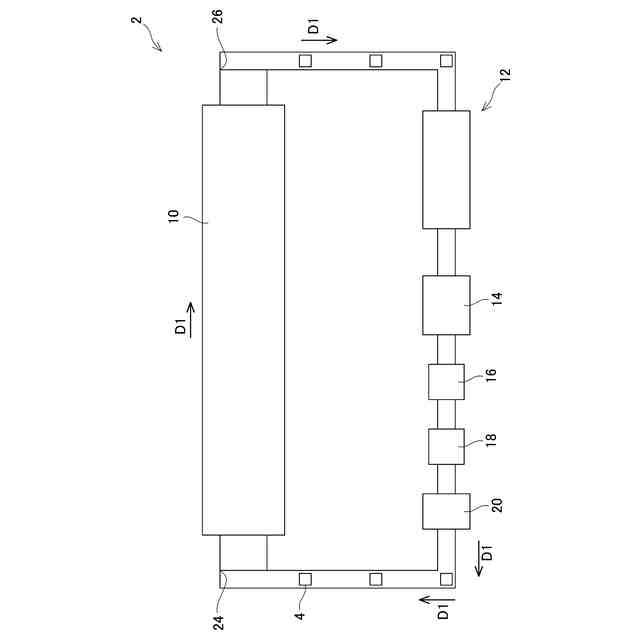

第１実施例の熱処理システムの概略図である。

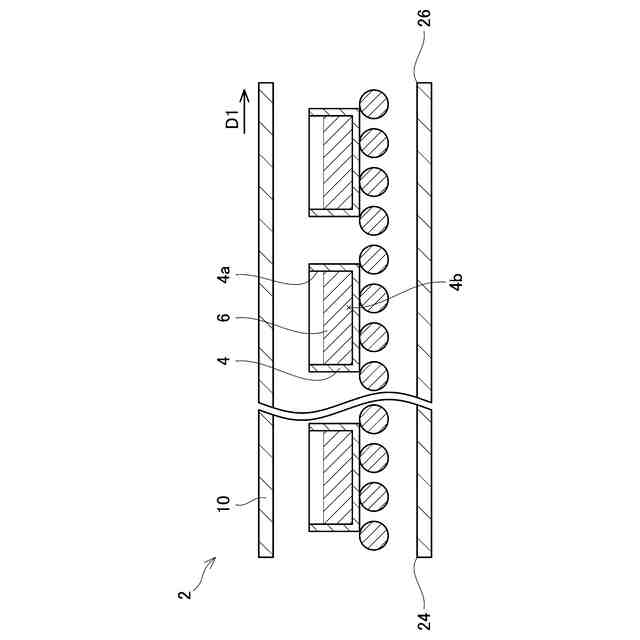

第１実施例の熱処理炉の概略図である。

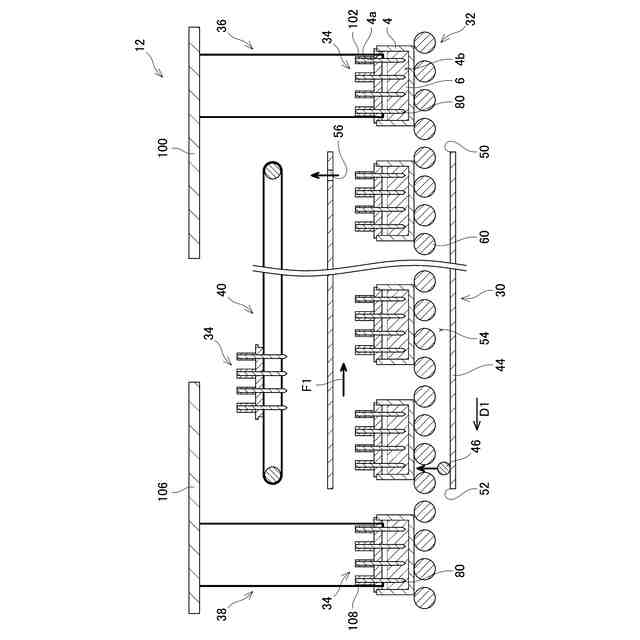

第１実施例の冷却システムの概略図である。

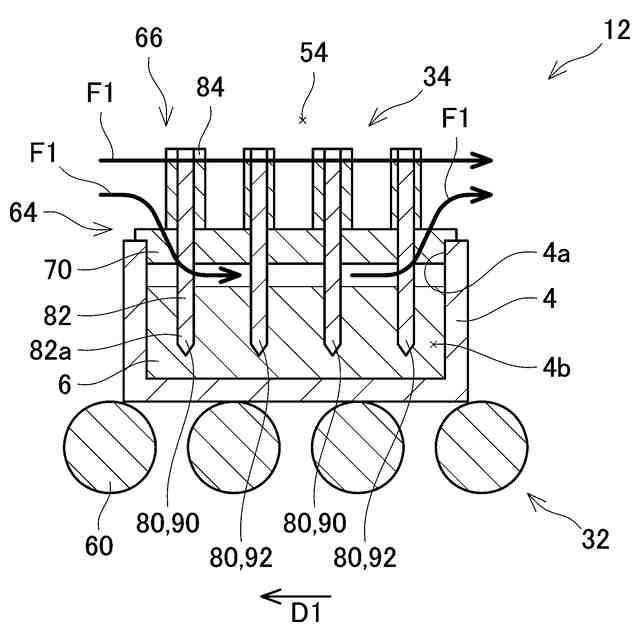

第１実施例の匣鉢と搬送装置と放熱ユニットの断面図である。

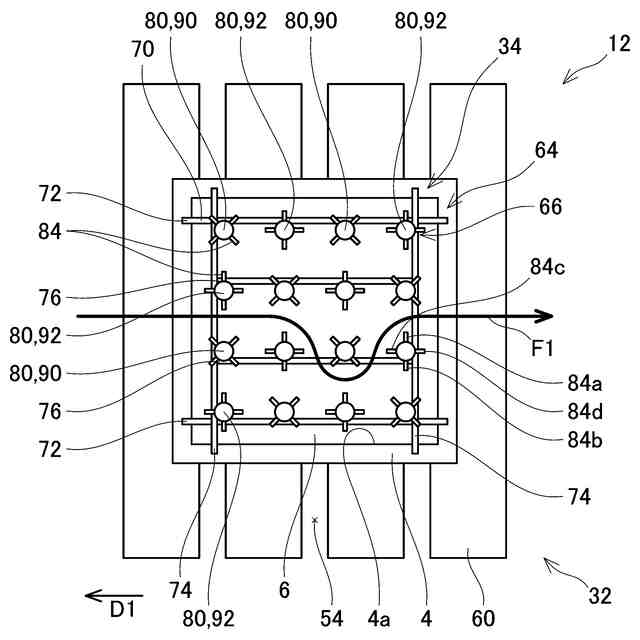

第１実施例の匣鉢と搬送装置と放熱ユニットの上面図である。

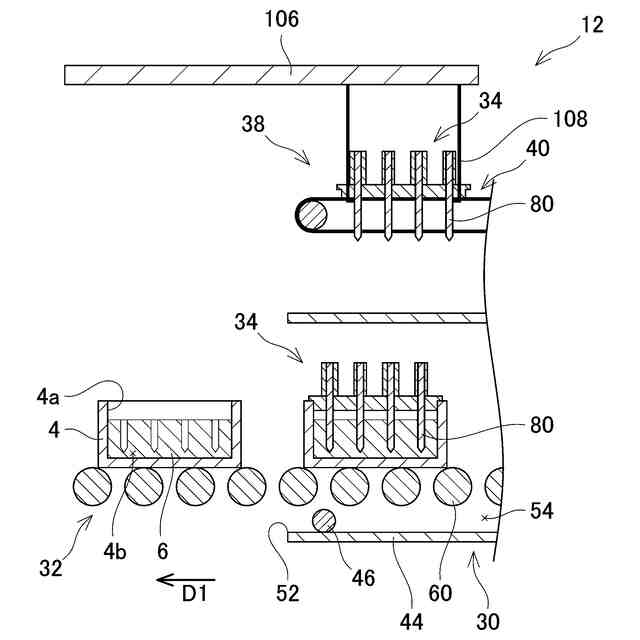

第１実施例の冷却システムにおいて、搬出口近傍の拡大概略図である。

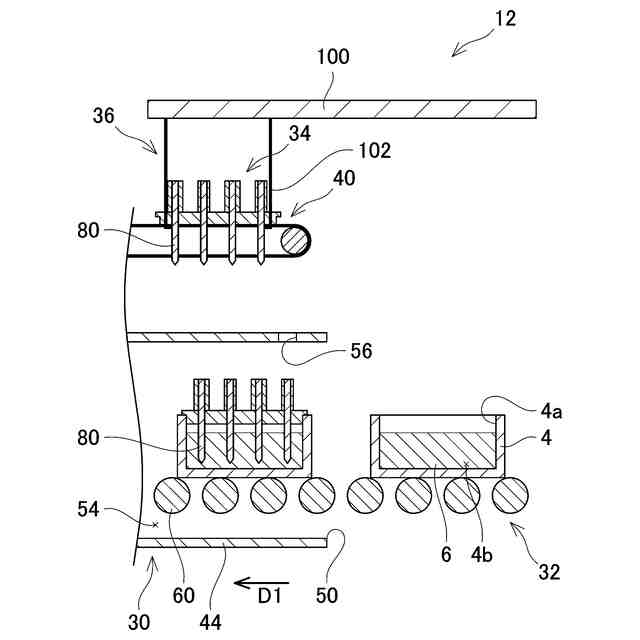

第１実施例の冷却システムにおいて、搬入口近傍の拡大概略図である。

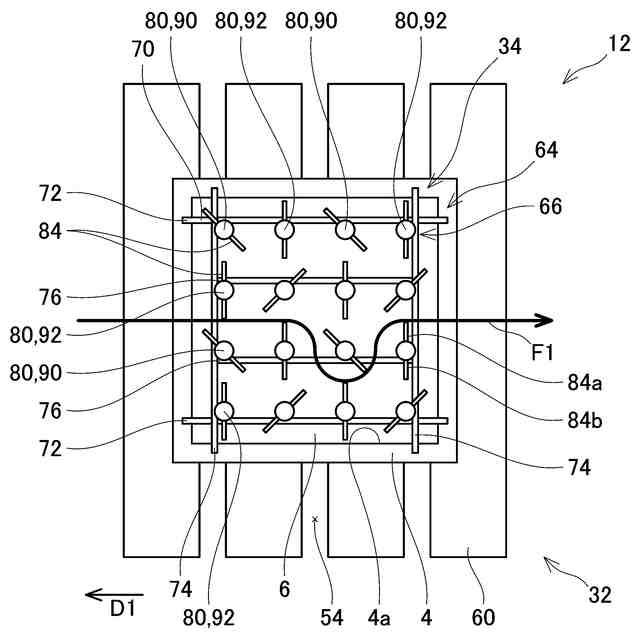

第２実施例の匣鉢と搬送装置と放熱ユニットの上面図である。
第３実施例の匣鉢と搬送装置と放熱ユニットの上面図である。
第４実施例の匣鉢と搬送装置と放熱ユニットの断面図である。
第４実施例の匣鉢と搬送装置と放熱ユニットの上面図である。
第５実施例の匣鉢と搬送装置と放熱ユニットの上面図である。
第６実施例の実験結果の一部を表形式により示す図である。
第６実施例の実験結果の一部を表形式により示す図である。
放熱ユニットが取り外された匣鉢と搬送装置との上面図である。
【０００９】
以下に説明する実施例の主要な特徴を列記しておく。なお、以下に記載する技術要素は、それぞれ独立した技術要素であって、単独であるいは各種の組合せによって技術的有用性を発揮するものであり、出願時請求項記載の組合せに限定されるものではない。
【００１０】
本明細書に開示する技術の第２の態様では、上記の第１の態様において、前記放熱ユニットは、前記匣鉢内の前記被処理物に差し込まれる第１差込部材を備えている。上記の構成によれば、放熱ユニットの第１差込部材が冷却されることにより、匣鉢内の被処理物の内部が冷却される。これにより、被処理物を冷却する冷却効率をより高めることができる。
（【００１１】以降は省略されています）
