特許ウォッチ

公開番号2025087636
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2024206934
出願日2024-11-28
発明の名称硬化剤組成物、硬化剤組成物の製造方法、硬化性組成物の製造方法、硬化性組成物、硬化物及び硬化物の製造方法
出願人株式会社ADEKA
代理人個人,個人,個人,個人
主分類C08L 61/04 20060101AFI20250603BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本開示は、貯蔵安定性に優れた硬化剤組成物を提供することを主目的とする。
【解決手段】本開示は、アミン系硬化剤と、ビスフェノールAと、を含有し、上記ビスフェノールAの含有量が、上記アミン系硬化剤の含有量に対して、1質量ppm以上15,000質量ppm以下である、硬化剤組成物を提供することにより、上記目的を達成する。
【選択図】なし
特許請求の範囲【請求項１】
アミン系硬化剤と、ビスフェノールＡと、を含有し、
前記ビスフェノールＡの含有量が、前記アミン系硬化剤の含有量に対して、１質量ｐｐｍ以上１５，０００質量ｐｐｍ以下である、硬化剤組成物。
続きを表示（約 920 文字）【請求項２】
前記ビスフェノールＡの含有量が、前記硬化剤組成物中に、１質量ｐｐｍ以上５，０００質量ｐｐｍ以下である、請求項１に記載の硬化剤組成物。
【請求項３】
前記硬化剤組成物が、フェノール樹脂を含有する、請求項１に記載の硬化剤組成物。
【請求項４】
前記フェノール樹脂の含有量が、前記硬化剤組成物１００質量部中に、２０質量部以上８０質量部以下である、請求項３に記載の硬化剤組成物。
【請求項５】
アミン化合物及びビスフェノールＡ型エポキシ化合物を用いて、アミン化合物とビスフェノールＡ型エポキシ化合物との反応物を形成する第１工程を含み、
前記第１工程に用いられる前記アミン化合物の添加量が、前記ビスフェノールＡ型エポキシ化合物のエポキシ基１モルに対して、１モル超である、硬化剤組成物の製造方法。
【請求項６】
前記第１工程に用いられる前記アミン化合物の添加量が、前記ビスフェノールＡ型エポキシ化合物のエポキシ基１モルに対して、１．１モル以上４．０モル以下である、請求項５に記載の硬化剤組成物の製造方法。
【請求項７】
前記第１工程後に、フェノール樹脂を添加する第２工程を含み、
前記第２工程に用いられる前記フェノール樹脂の添加量が、アミン化合物及びビスフェノールＡ型エポキシ化合物の合計１００質量部に対して、２０質量部以上５００質量部以下である、請求項５に記載の硬化剤組成物の製造方法。
【請求項８】
請求項１に記載の硬化剤組成物と、硬化性化合物と、を混合する混合工程を含む、硬化性組成物の製造方法。
【請求項９】
アミン系硬化剤と、ビスフェノールＡと、硬化性化合物と、を含有し、
前記ビスフェノールＡの含有量が、前記アミン系硬化剤の含有量に対して、１質量ｐｐｍ以上１５，０００質量ｐｐｍ未満である、硬化性組成物。
【請求項１０】
請求項８に記載の硬化性組成物の製造方法で製造された硬化性組成物又は請求項９に記載の硬化性組成物の硬化物。
（【請求項１１】以降は省略されています）

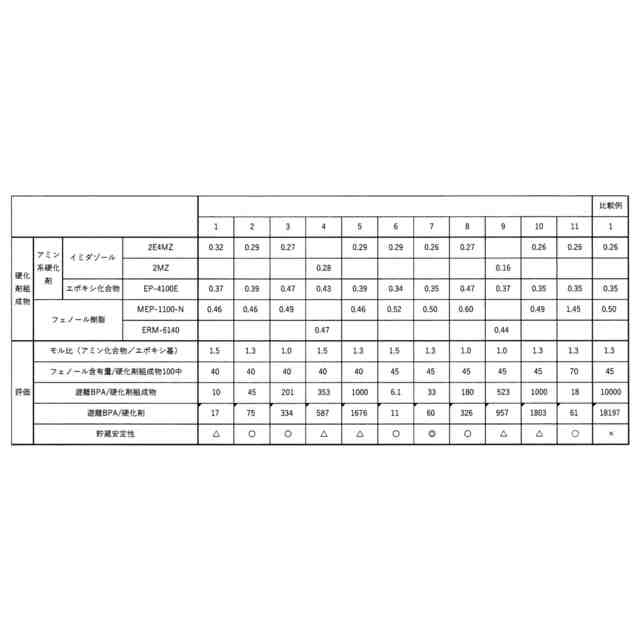

発明の詳細な説明【技術分野】
【０００１】
本発明は、硬化剤組成物、硬化剤組成物の製造方法、硬化性組成物、硬化性組成物の製造方法、硬化物及び硬化物の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
エポキシ化合物は、接着剤、塗料、電気絶縁材料、複合材料、土木建築材料など、様々な用途で使用されている。
また、エポキシ化合物を含む硬化性組成物に用いられる硬化剤としては、イミダゾール類、アミン類、ジシアンジアミド、酸無水物類、フェノール類、ヒドラジン類、グアニジン類等の種々の硬化剤が幅広い用途に用いられている。例えば、特許文献１では、硬化剤としてイミダゾール化合物等のアミン系硬化剤を用いた例が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１８９８３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の硬化剤には、貯蔵安定性が不十分な場合がある。
本開示は、上記問題点に鑑みてなされたものであり、貯蔵安定性に優れた硬化剤組成物を提供することを主目的とする。
【課題を解決するための手段】
【０００５】
本発明者は、鋭意検討した結果、アミン系硬化剤にビスフェノールＡを所定量併用することにより、貯蔵安定性に優れた硬化剤組成物が得られることを見出した。
【０００６】
すなわち、本開示は、アミン系硬化剤と、ビスフェノールＡと、を含有し、上記ビスフェノールＡの含有量が、上記アミン系硬化剤の含有量に対して、１質量ｐｐｍ以上１５，０００質量ｐｐｍ以下であることを特徴とする、硬化剤組成物を提供する。
本開示の硬化剤組成物は、貯蔵安定性に優れる。
【０００７】
本開示においては、上記ビスフェノールＡの含有量が、上記硬化剤組成物中に、１質量ｐｐｍ以上１０，０００質量ｐｐｍ以下であることが好ましい。上記含有量が上述の範囲内であることで、上記硬化剤組成物の貯蔵安定性がより向上する。
【０００８】
本開示においては、上記硬化剤組成物が、フェノール樹脂を含有することが好ましい。上記硬化剤組成物の貯蔵安定性がより向上するためである。
【０００９】
本開示においては、上記フェノール樹脂の含有量が、上記硬化剤組成物１００質量部中に、２０質量部以上８０質量部以下であることが好ましい。上記硬化剤組成物の貯蔵安定性がより向上するためである。
【００１０】
本開示においては、アミン化合物及びビスフェノールＡ型エポキシ化合物を用いて、アミン化合物とビスフェノールＡ型エポキシ化合物との反応物を形成する第１工程を含み、上記第１工程に用いられる上記アミン化合物の添加量が、上記ビスフェノールＡ型エポキシ化合物のエポキシ基１モルに対して、１モル超であることを特徴とする、硬化剤組成物の製造方法を提供する。
本開示によれば、ビスフェノールＡの含有量が少ない硬化剤組成物を容易に製造できる。
（【００１１】以降は省略されています）

関連特許
