公開番号2025087912
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025041501,2023029901
出願日2025-03-14,2023-02-28
発明の名称照明装置、及び、それを備えた壁掛式の水洗大便器
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人
主分類E03D 11/02 20060101AFI20250603BHJP(上水;下水)
要約【課題】便器下方の床面を照射することができ、清掃性がよい照明装置を提供する。

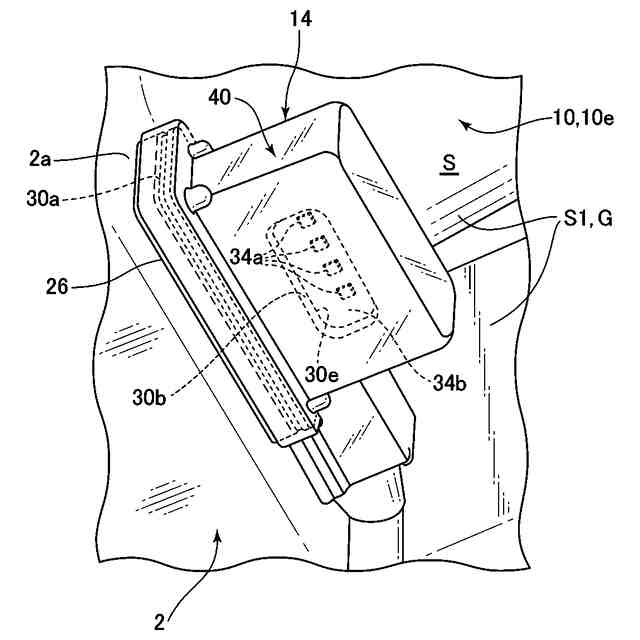

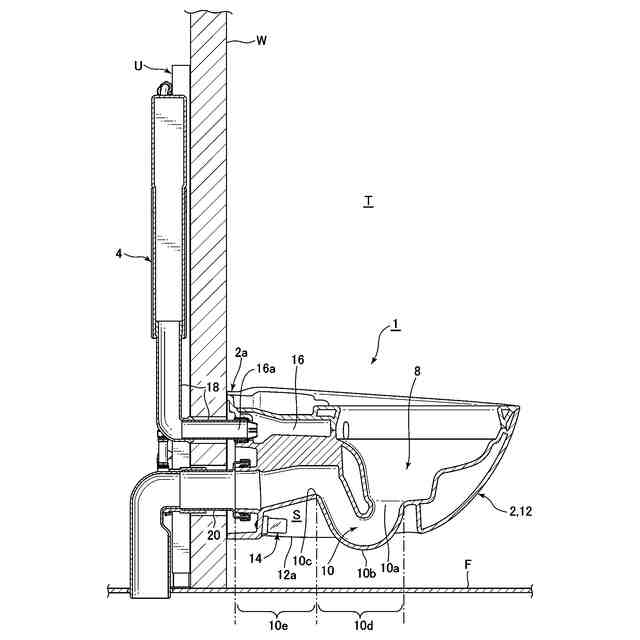

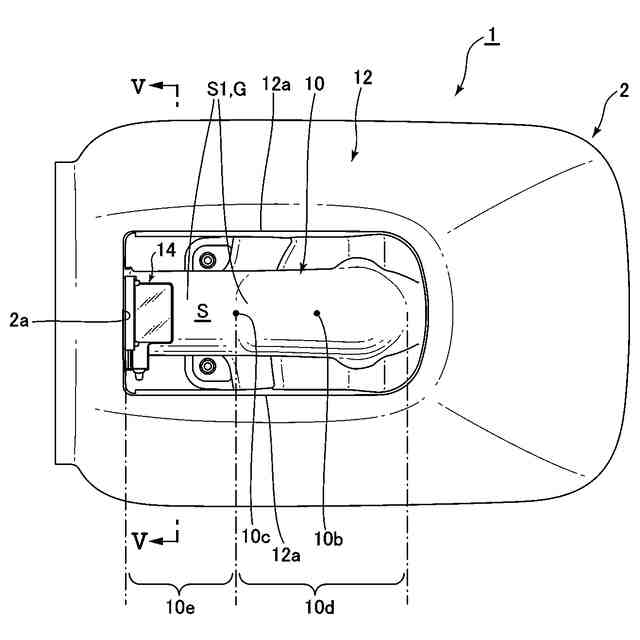

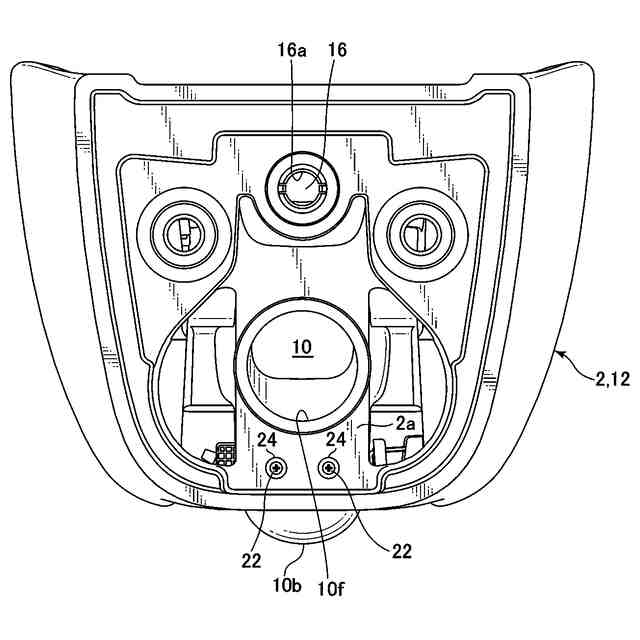

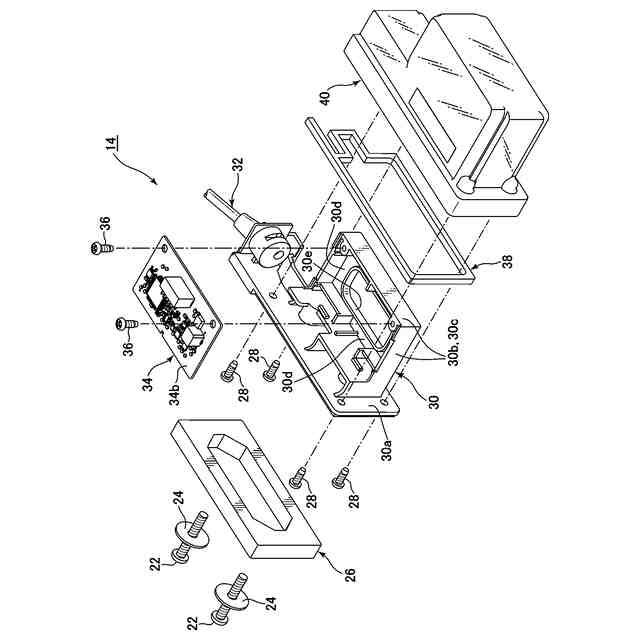

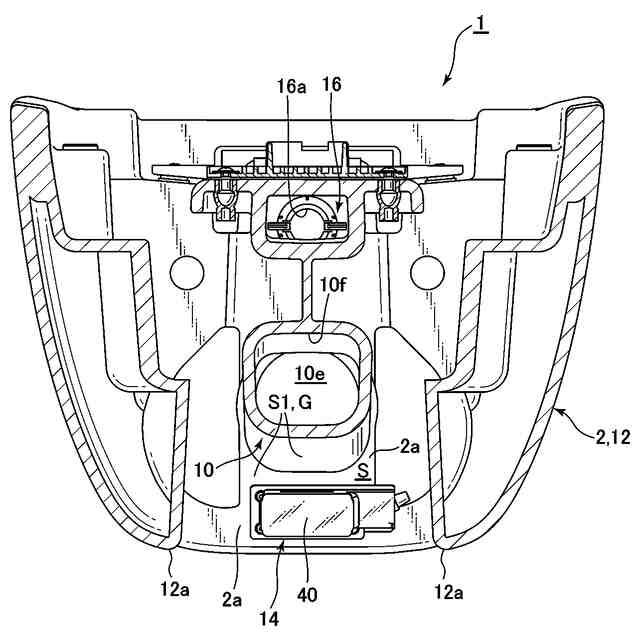

【解決手段】本発明の照明装置14は、便器本体2の下方の床面Fを照射する照明装置であって、便器本体2又はその後方のキャビネットに固定される固定部30aと、この固定部に取り付けられて光Lを発光する光源34aを含む発光部34と、透光性材料で形成されて発光部を覆う透光性カバー40と、を有し、この透光性カバーは、固定部により便器又はキャビネットに固定されている状態において、その露出された表面部分が切れ目なく一体的に形成された単一部材からなる。
【選択図】図6
特許請求の範囲【請求項１】
便器下方の床面を照射する照明装置であって、
便器又はその後方のキャビネットに固定される固定部と、
この固定部に取り付けられて光を発光する光源を含む発光部と、
透光性材料で形成されて上記発光部を覆う透光性カバーと、を有し、
上記透光性カバーは、上記固定部により上記便器又は上記キャビネットに固定されている状態において、その露出された表面部分が切れ目なく一体的に形成された単一部材からなることを特徴とする照明装置。
続きを表示（約 380 文字）【請求項２】
さらに、上記光源を上記透光性カバー内に固定する固定部材を有し、この固定部材は、上記光源から発光される光が上方に拡散しないように上記光源の上方を遮蔽するように設けられている請求項１記載の照明装置。
【請求項３】
さらに、上記光源の下方に配置される遮光部を有し、この遮光部には、上記光源から発光される光が透光可能に貫く開口部が形成されている請求項２記載の照明装置。
【請求項４】
さらに、上記固定部材と上記透光性カバーとの間に設けられた遮光補助部材を有する請求項３記載の照明装置。
【請求項５】
上記透光性カバーは、その照射側の面がほぼ平坦に形成されている請求項１記載の照明装置。
【請求項６】
上記請求項１乃至５の何れか１項に記載の照明装置を備えた壁掛式の水洗大便器。

発明の詳細な説明【技術分野】
【０００１】

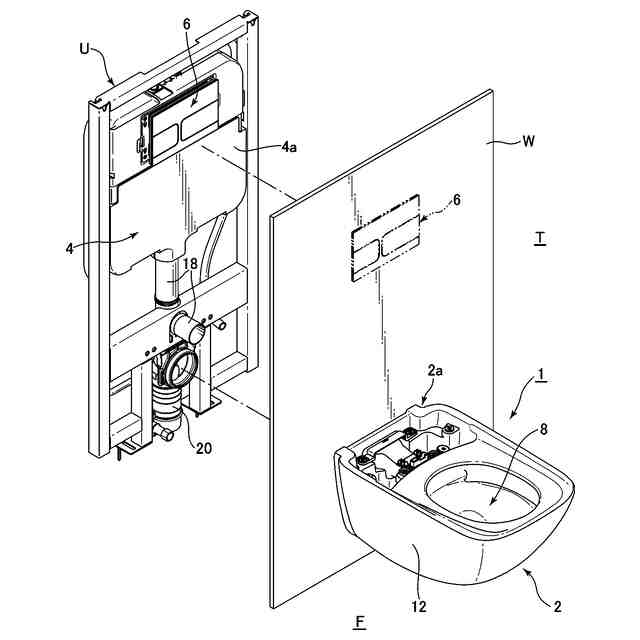

本発明は、照明装置、及び、それを備えた壁掛式の水洗大便器に係り、特に、便器下方の床面を照射する照明装置、及び、それを備えた壁掛式の水洗大便器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来から、便器下方の床面を照射する照明装置として、壁掛式の水洗大便器の便器本体の一部に取り付けられているもの（例えば、特許文献１、２参照）や、壁掛式の水洗大便器の便器本体の後方のキャビネットに取り付けられているもの（例えば、特許文献３参照）が知られている。
これらの特許文献１－３に記載されている従来の照明装置においては、使用者がアクセスし難い便器本体の下方や、便器本体の後方のキャビネットの下方に設けられており、複数の部品から構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４７８８９号公報
特開２０２１－１４１９６１号公報
特開２０１８－７９０５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１－３に記載されている従来の照明装置においては、その複数の部品間に隙間があるため、このような隙間に汚れが入り込むと、汚れを取り除くことが難しく、清掃性の低下を招いているという問題がある。
したがって、便器やその後方のキャビネットに設けられている照明装置の清掃性をいかに向上させるかが、近年要請されている課題ともなっている。
【０００５】
そこで、本発明は、上述した従来技術の問題や近年要請されている課題を解決するためになされたものであり、便器下方の床面を照射することができ、清掃性がよい照明装置、及び、それを備えた壁掛式の水洗大便器を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明は、便器下方の床面を照射する照明装置であって、便器又はその後方のキャビネットに固定される固定部と、この固定部に取り付けられて光を発光する光源を含む発光部と、透光性材料で形成されて上記発光部を覆う透光性カバーと、を有し、上記透光性カバーは、上記固定部により上記便器又は上記キャビネットに固定されている状態において、その露出された表面部分が切れ目なく一体的に形成された単一部材からなることを特徴としている。
このように構成された本発明においては、発光部の光源から発光された光は、発光部を覆う透光性カバーを透過し、便器下方の床面に照射されるため、便器下方の空間や床面を明るく照らすことができる。
また、固定部により便器又はキャビネットに固定されている状態の透光性カバーについて、その露出された表面部分が切れ目なく一体的に形成された単一部材からなることにより、汚れが透光性カバーの表面部分の切れ目に入り込むリスクを排除することができる。
さらに、透光性カバーの表面部分に汚れが付着したとしても、透光性カバーが切れ目なく一体的に形成された単一部材からなるため、その表面部分の拭き取り作業等がしやすいため、清掃性を向上させることができる。
【０００７】

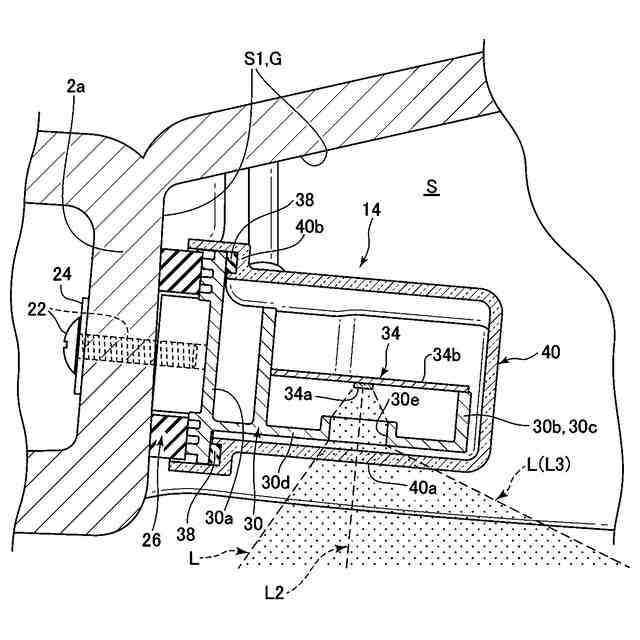

本発明において、好ましくは、さらに、上記光源を上記透光性カバー内に固定する固定部材を有し、この固定部材は、上記光源から発光される光が上方に拡散しないように上記光源の上方を遮蔽するように設けられている。
このように構成された本発明においては、発光部の光源を透光性カバー内に固定する固定部材が、光源から発光される光が上方に拡散しないように光源の上方を遮蔽するように設けられていることにより、この固定部材が、発光部の光源から発光された光の上方への拡散を阻止して、不要な反射光や影の発生を低減することできる一方、便器下方の床面に対しては確実に光を拡散させることができる。
【０００８】
本発明において、好ましくは、さらに、上記光源の下方に配置される遮光部を有し、この遮光部には、上記光源から発光される光が透光可能に貫く開口部が形成されている。
このように構成された本発明においては、発光部の光源の下方に配置される遮光部について、光源から発光される光が透光可能に貫く開口部が形成されていることにより、発光部の光源から発光された光が遮光部の開口部を通過して便器下方の床面に照射される際に、開口部を通過する光の明るさを調節することができると共に、光を遮光部の開口部を通過することにより光の指向性を高めることができる。
【０００９】
本発明において、好ましくは、さらに、上記固定部材と上記透光性カバーとの間に設けられた遮光補助部材を有する。
このように構成された本発明においては、固定部材と透光性カバーとの間に設けられた遮光補助部材により、固定部材と透光性カバーとの間の隙間をなくすことができる。
したがって、発光部の光源から発光された光が遮光部の開口部以外から便器下方の床面に照射されることを抑制することができる。
【００１０】
本発明において、好ましくは、上記透光性カバーは、その照射側の面がほぼ平坦に形成されている。
このように構成された本発明においては、透光性カバーの照射側の面がほぼ平坦に形成されているため、発光部の光源から発光された光が透光性カバーの照射側の面を透過して便器下方の床面に照射された際に、床面の特定の領域に集光させた光のスポット感を高めることができる。
（【００１１】以降は省略されています）
