公開番号2025082082
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195315
出願日2023-11-16
発明の名称通信システム及び水まわり機器
出願人TOTO株式会社
代理人弁理士法人iX
主分類H04L 7/04 20060101AFI20250521BHJP(電気通信技術)
要約【課題】スレーブ装置からマスタ装置へ情報を送信するための専用の通信ラインを設けなくても、スレーブ装置が第1モードから第2モードへ移行したことをマスタ装置に通知できる通信システム及び水まわり機器を提供する。
【解決手段】通信システムは、マスタ装置と、スレーブ装置と、通信ラインと、を備える。スレーブ装置は、機能部を有する。スレーブ装置は、機能部を作動させる第1モードと、機能部を作動させない第2モードと、を実行可能である。スレーブ装置は、第1モードにおいて、マスタ装置からの指令信号が入力されると、第1信号を出力する。指令信号が第1モードから第2モードへ移行するための指令信号である場合には、第1信号を出力した後に、第2信号を出力し、第2モードへ移行する。指令信号が第1モードから第2モードへ移行するための指令信号でない場合には、第1信号を出力した後に、第2信号を出力せず、第2モードへ移行しない。
【選択図】図2

特許請求の範囲【請求項１】

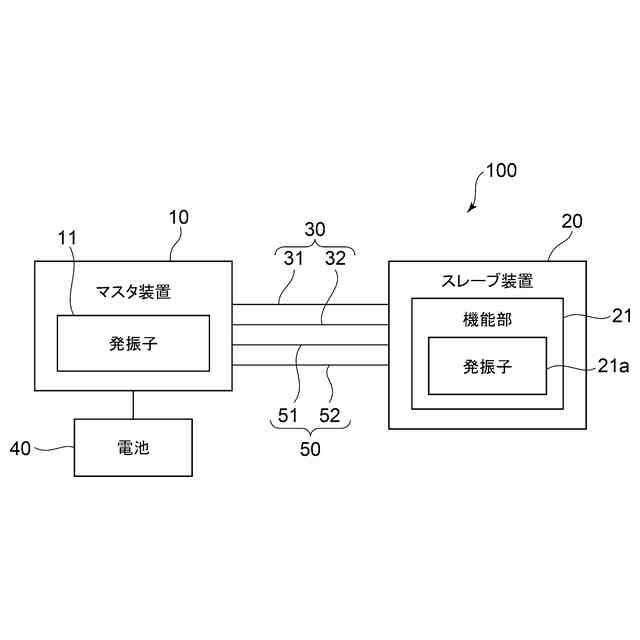

マスタ装置と、
前記マスタ装置からの指令信号に基づいて作動する機能部を有するスレーブ装置と、
前記マスタ装置と前記スレーブ装置とを接続する通信ラインと、
を備え、
前記スレーブ装置は、前記機能部を作動させる第１モードと、前記機能部を作動させない第２モードと、を実行可能であり、
前記スレーブ装置は、前記第１モードにおいて、前記マスタ装置からの指令信号が入力されると、前記指令信号が入力されたことを示す第１信号を出力し、
前記指令信号が前記第１モードから前記第２モードへ移行するための指令信号である場合には、前記第１信号を出力した後に、前記第２モードへ移行することを示す第２信号を出力し、前記第２信号を出力した後に、前記第２モードへ移行し、
前記指令信号が前記第１モードから前記第２モードへ移行するための指令信号でない場合には、前記第１信号を出力した後に、前記第２信号を出力せず、前記第２モードへ移行しない、通信システム。
続きを表示（約 340 文字）【請求項２】
前記通信ラインは、クロック信号が出力されるシリアルクロックラインと、前記指令信号が出力されるシリアルデータラインと、を有し、
前記スレーブ装置は、前記シリアルデータラインに前記第１信号を出力し、前記シリアルクロックラインに前記第２信号を出力する、請求項１に記載の通信システム。
【請求項３】
前記機能部は、発振子である、請求項２に記載の通信システム。
【請求項４】

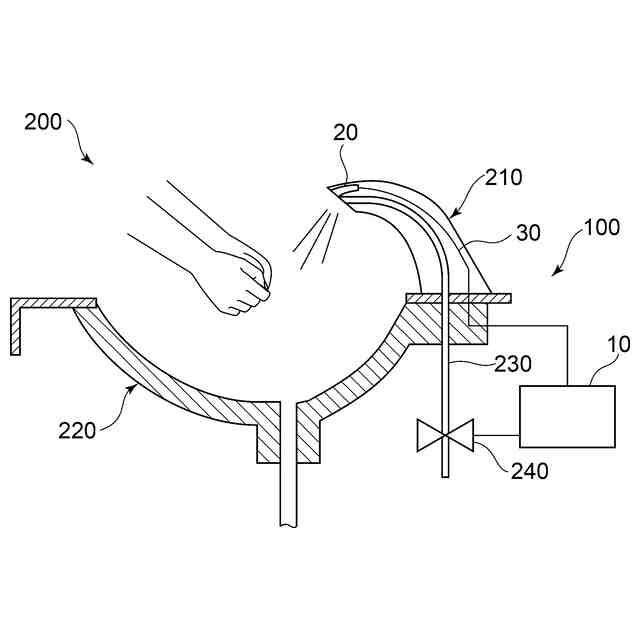

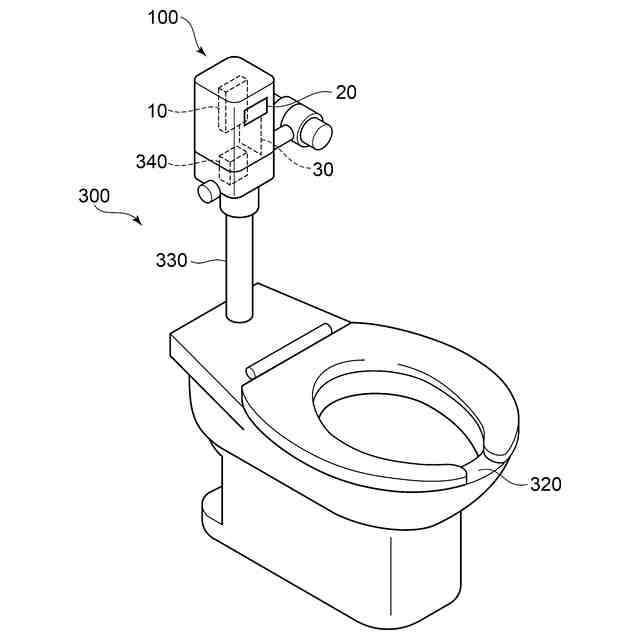

請求項２に記載の通信システムと、
スパウトと、
を備え、
前記マスタ装置は、前記スパウトの外部に設けられ、
前記スレーブ装置は、前記スパウトの内部に設けられ、
前記通信ラインは、前記スパウトの内部を通る、水まわり機器。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、通信システム及び水まわり機器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
水まわり機器などにおいて、マスタ装置とスレーブ装置とを通信ラインによって接続し、マスタ装置からスレーブ装置に指令信号を送信することで、スレーブ装置の機能部を制御する通信システムを設けることが知られている。
【０００３】
このような通信システムにおいて、例えば、スレーブ装置の消費電力を低減するために、スレーブ装置の機能部を作動させる第１モード（通常モード）と、スレーブ装置の機能部を作動させない第２モード（低消費モード）と、を実行可能なスレーブ装置を設ける場合がある。スレーブ装置は、第１モードから第２モードへ移行するための指令信号がマスタ装置から入力されると、第１モードから第２モードへ移行する。
【０００４】
しかし、スレーブ装置は、通常、マスタ装置に対してスレーブ装置の状態についての信号を送信しない。そのため、マスタ装置は、スレーブ装置に対して第１モードから第２モードへ移行するための指令信号を出力した後、スレーブ装置が実際に第２モードに移行したか否かを把握できないという問題がある。例えば、第１モードから第２モードへ移行するための指令信号がノイズなどにより正しくスレーブ装置に入力されない場合がある。この場合には、マスタ装置は、スレーブ装置が第２モードへ移行したと認識しているにもかかわらず、実際にはスレーブ装置が第２モードへ移行していないため、スレーブ装置の消費電力を低減できない。
【０００５】
特許文献１では、スレーブ装置の状態変化の有無を示す信号をマスタ装置に送信するため、専用の通信ラインを設けている。しかし、このような専用の通信ラインを設けると、部品数が増えて、コストが増大したり、通信システムが大型化したりするおそれがある。
【先行技術文献】
【特許文献】
【０００６】
特開２００８－１２４８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、かかる課題の認識に基づいてなされたものであり、スレーブ装置からマスタ装置へ情報を送信するための専用の通信ラインを設けなくても、スレーブ装置が第１モードから第２モードへ移行したことをマスタ装置に通知できる通信システム及び水まわり機器を提供することを目的とする。
【課題を解決するための手段】
【０００８】
第１の発明は、マスタ装置と、前記マスタ装置からの指令信号に基づいて作動する機能部を有するスレーブ装置と、前記マスタ装置と前記スレーブ装置とを接続する通信ラインと、を備え、前記スレーブ装置は、前記機能部を作動させる第１モードと、前記機能部を作動させない第２モードと、を実行可能であり、前記スレーブ装置は、前記第１モードにおいて、前記マスタ装置からの指令信号が入力されると、前記指令信号が入力されたことを示す第１信号を出力し、前記指令信号が前記第１モードから前記第２モードへ移行するための指令信号である場合には、前記第１信号を出力した後に、前記第２モードへ移行することを示す第２信号を出力し、前記第２信号を出力した後に、前記第２モードへ移行し、前記指令信号が前記第１モードから前記第２モードへ移行するための指令信号でない場合には、前記第１信号を出力した後に、前記第２信号を出力せず、前記第２モードへ移行しない、通信システムである。
【０００９】

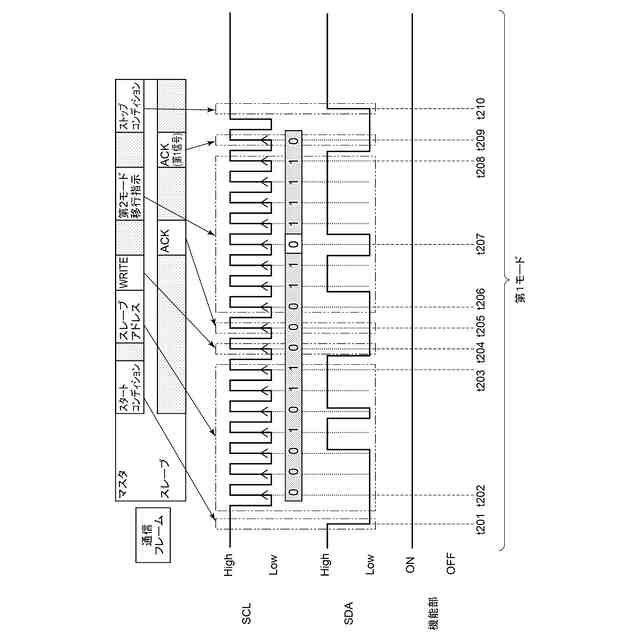

この通信システムによれば、マスタ装置から入力された指令信号が第１モードから第２モードへ移行するための指令信号である場合には、スレーブ装置は、指令信号が入力されたことを示す第１信号を出力した後、第２モードへ移行することを示す第２信号を出力し、第２モードへ移行する。一方、マスタ装置から入力された指令信号が第１モードから第２モードへ移行するための指令信号でない場合には、スレーブ装置は、第１信号を出力するものの、第２信号を出力せず、第２モードへ移行しない。つまり、マスタ装置は、第２信号が出力されたか否かに基づいて、スレーブ装置が第２モードへ移行したか否かを判定できる。これにより、スレーブ装置からマスタ装置へ情報を送信するための専用の通信ラインを設けなくても、スレーブ装置が第１モードから第２モードへ移行したことをマスタ装置に通知できる。例えば、専用の通信ラインを設ける場合と比べて、システムの大型化やコストの増加などを抑制することができる。また、第１モードから第２モードへ移行するための指令信号にノイズが含まれている場合には、スレーブ装置は、第２信号を出力しない。そのため、マスタ装置は、例えば、第１モードから第２モードへ移行するための指令信号を出力し、スレーブ装置から指令信号が入力されたことを示す第１信号が出力されたにもかかわらず、第２信号が出力されない場合には、第１モードから第２モードへ移行するための指令信号がノイズなどにより正しくスレーブ装置に入力されなかったことを把握できる。したがって、第１モードから第２モードへ移行するための指令信号を再度出力し、確実にスレーブ装置を第２モードへ移行させることができる。さらには、例えば、マスタ装置からスレーブ装置に信号を送信し、スレーブ装置が第２モードへ移行したか否かを通信で確認する場合などと比べて、マスタ装置とスレーブ装置との間の通信量を抑制することもできる。
【００１０】

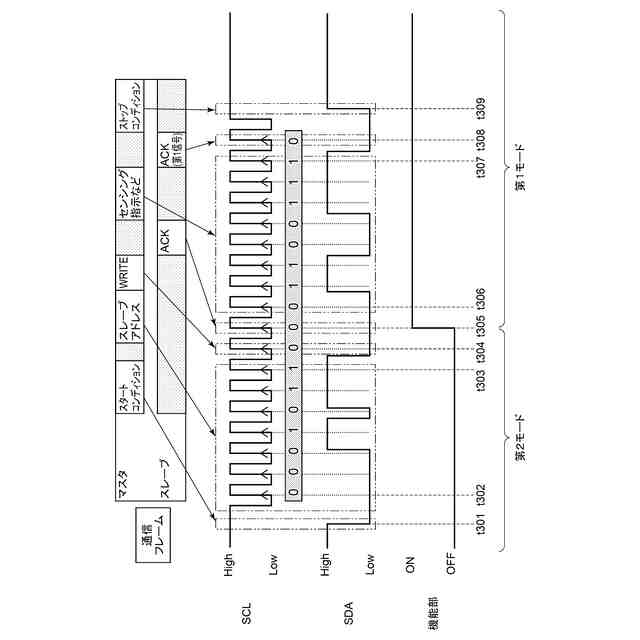

第２の発明は、第１の発明において、前記通信ラインは、クロック信号が出力されるシリアルクロックラインと、前記指令信号が出力されるシリアルデータラインと、を有し、前記スレーブ装置は、前記シリアルデータラインに前記第１信号を出力し、前記シリアルクロックラインに前記第２信号を出力する、通信システムである。
（【００１１】以降は省略されています）
