発明の名称シャワー装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類A47K 3/28 20060101AFI20250611BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】連続吐水流とミスト吐水とを組み合わせることで、より好適なシャワー装置を提供すること。
【解決手段】本発明は、第1吐水モードと第2吐水モードとを含む複数の吐水モードを有する切替式のシャワー装置であって、使用者が把持するための把持部と、前記第1吐水モードにおいて湯または水を吐水する第1吐水流路と、前記第2吐水モードにおいて湯または水を吐水する第2吐水流路と、前記第1吐水モードと前記第2吐水モードとを切り替えるための切替操作部と、前記切替操作部における操作に連動して前記第1吐水流路への導水状態と前記第2吐水流路への導水状態とを切り替える切替部材と、を備え、前記第1吐水流路からの吐水は、一定距離以上の間粒化しない連続状の吐水であり、前記第2吐水流路からの吐水は、ミスト状の吐水である。切替操作部は、第2吐水モードから第1吐水モードへ切り替える際、他の吐水モードを経由する。

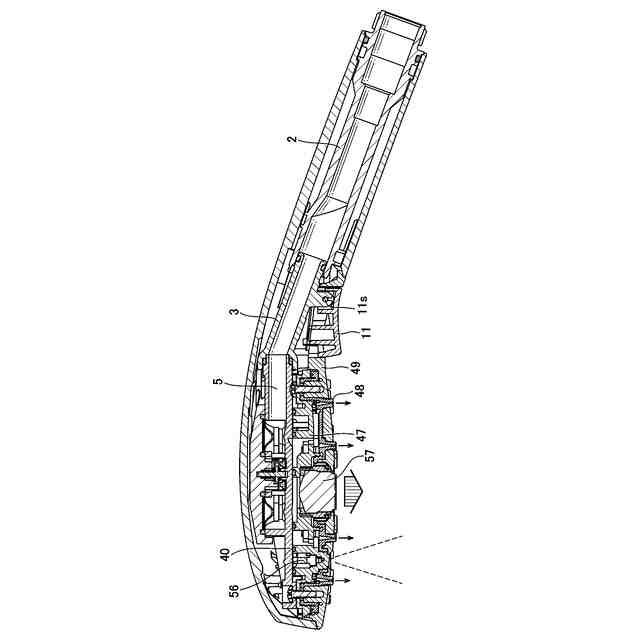

【選択図】図14
特許請求の範囲【請求項１】

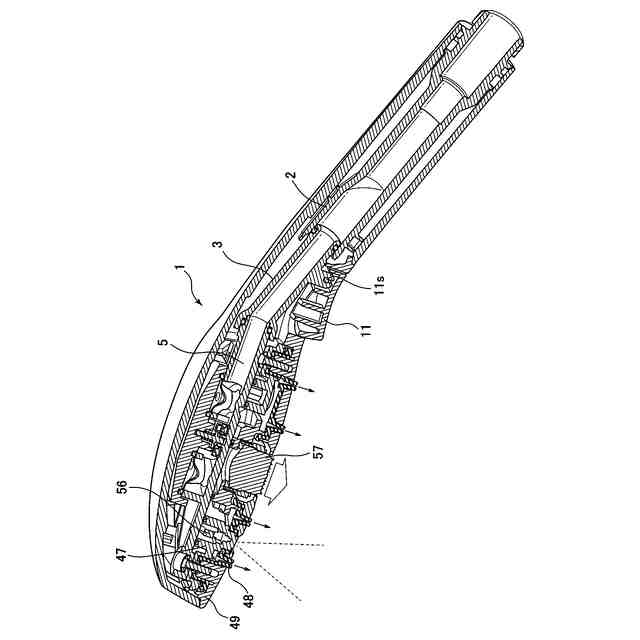

第１吐水モードと第２吐水モードと第３吐水モードとを含む複数の吐水モードを有する切替式のシャワー装置であって、
使用者が把持するための把持部と、
前記第１吐水モードにおいて湯または水を吐水する第１吐水流路と、
前記第２吐水モードにおいて湯または水を吐水する第２吐水流路と、
前記第３吐水モードにおいて湯または水を吐水する第３吐水流路と、

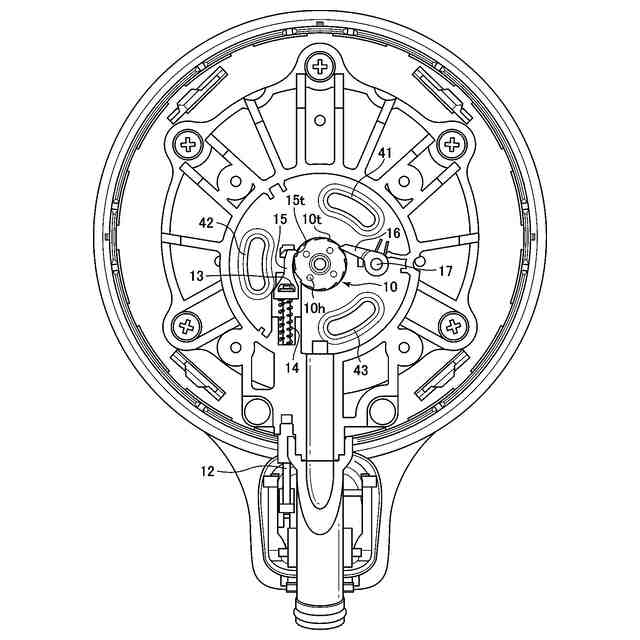

前記第１吐水モードと前記第２吐水モードと前記第３吐水モードとを切り替えるための切替操作部と、

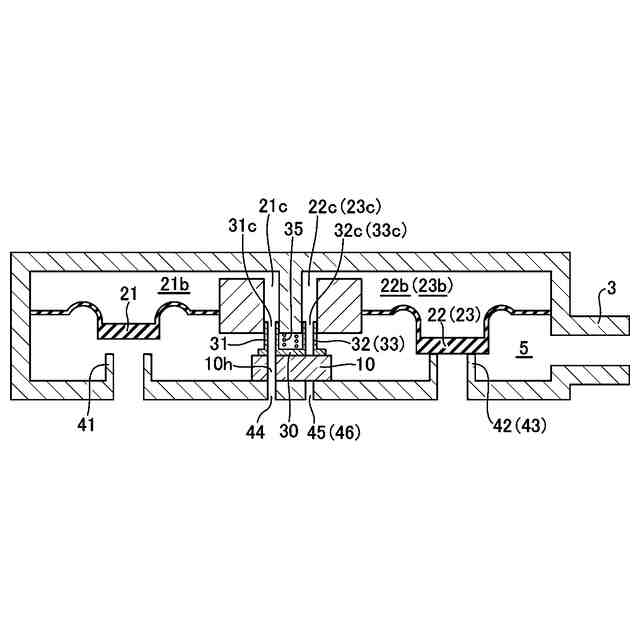

前記切替操作部における操作に連動して前記第１吐水流路への導水状態と前記第２吐水流路への導水状態と前記第３吐水流路への導水状態とを切り替える切替部材と、
を備え、
前記第１吐水流路からの吐水は、一定距離以上の間粒化しない連続状の吐水であり、

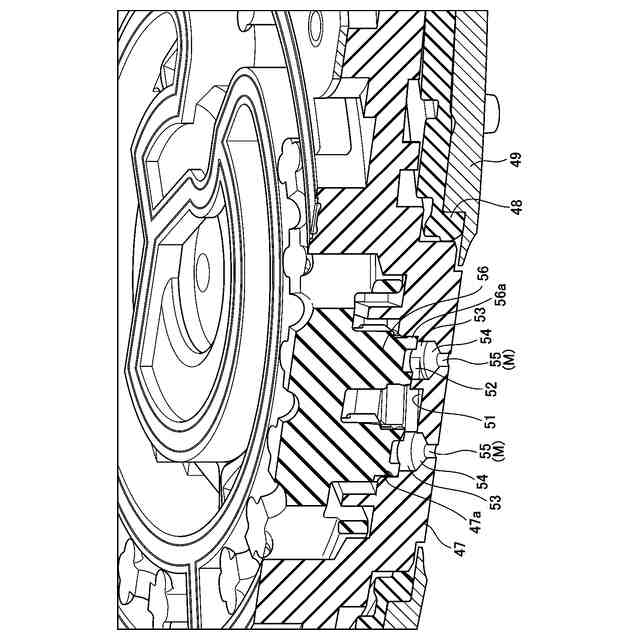

前記第２吐水流路からの吐水は、ミスト状の吐水であり、
前記第３吐水流路からの吐水は、前記一定距離以上の間粒化しない連続状の吐水とは異なる吐水であって、かつ、前記ミスト状の吐水とは異なる吐水であり、
前記切替操作部は、前記第２吐水モードから前記第１吐水モードへ切り替える際、必ず前記第３吐水モードを経由するように構成されている
ことを特徴とするシャワー装置。
続きを表示（約 490 文字）【請求項２】
前記第３吐水流路からの吐水は、流体素子ノズルからの吐水である
ことを特徴とする請求項１に記載のシャワー装置。
【請求項３】

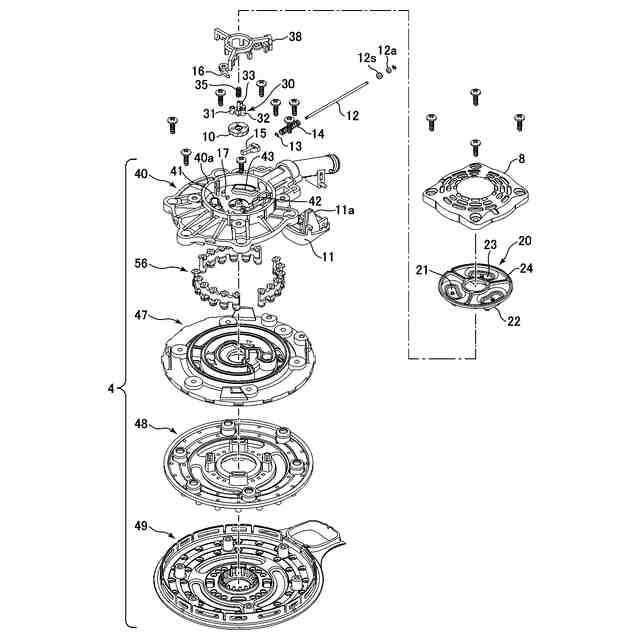

前記第１吐水流路の第１開口部は、第１要素部材によって構成され、
前記第２吐水流路の第２開口部は、第２要素部材によって構成され、
前記第３吐水流路の第３開口部は、第３要素部材によって構成され、
前記第３要素部材の熱伝導率は、前記第１要素部材の熱伝導率よりも低い
ことを特徴とする請求項１または２に記載のシャワー装置。
【請求項４】

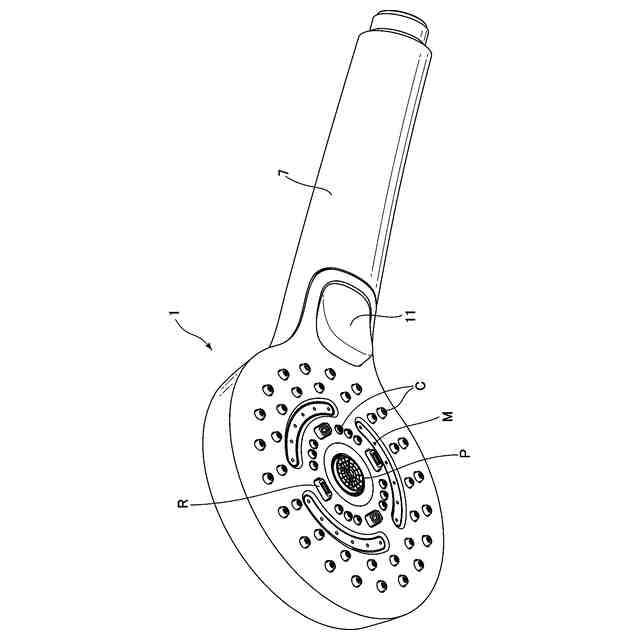

前記第１開口部は、吐水面の略中央に位置しており、

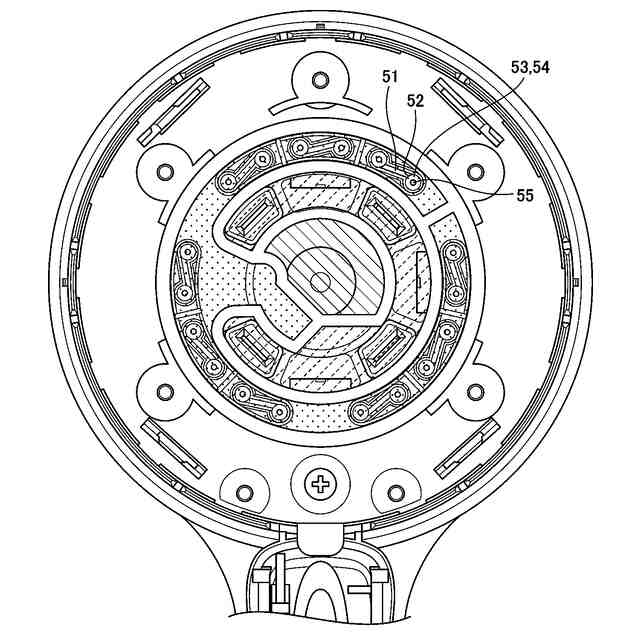

前記第２開口部は、前記第１開口部を取り囲む略同一円周上において周方向に分散配置されており、
前記第３開口部は、前記第１開口部を取り囲むと共に前記第２開口部の内側に位置する略同一円周上において周方向に分散配置され、更に、前記第２開口部の外側に位置する略同一円周上において周方向に分散配置されている
ことを特徴とする請求項１または２に記載のシャワー装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、微細な粒径での吐水であるミスト吐水を利用するシャワー装置に関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
従来より、微細な粒径での吐水であるミスト吐水を利用するシャワー装置が知られている（例えば、特許文献１）。
【０００３】
ミスト吐水を利用するシャワー装置は、肌刺激が少ない一方で、皮脂の除去率が高い。このため、洗顔用途において優れていると言われている。
【０００４】
このような特性は、一般的なシャワー吐水と比較して、水滴が細かく、水滴の数が多く、水滴分布が均一である、というミスト吐水の特徴に起因する。
【０００５】
より詳細に説明すれば、一般的なシャワー吐水では、比較的大きな水滴が汚れに対して斑に（まだらに）衝突する一方で、ミスト吐水では、比較的小さな水滴が多数均一に汚れに対して衝突する。これにより、ミスト吐水によれば、より良好な肌当たりとより高い洗浄力との両方が同時に実現される。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－０１３８３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
前述のように、ミスト吐水によれば、一般的なシャワー吐水と比較して、より高い洗浄力を実現することができる。
【０００８】

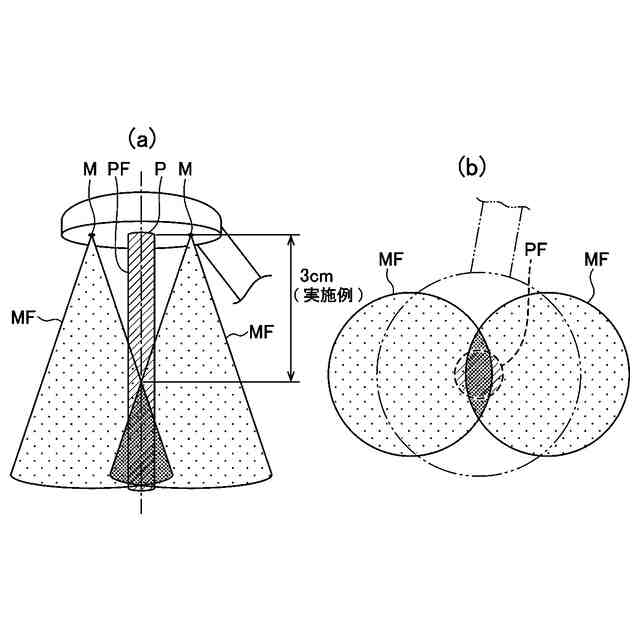

しかしながら、ミスト吐水は粒径が比較的小さいために開口部（ミストノズル）から吐水された後に温度低下しやすい一方、整流吐水等と呼ばれるような連続吐水流では開口部から吐水された後の温度低下が小さく、身体に着水後、表面を沿うように流れるため、同じ吐水温度であっても比較的高い温度のように感じやすい。
【０００９】
このため、ある温度設定でミスト吐水を浴びた直後に同一の温度設定で（温度設定を変える操作をせずに）整流吐水等と呼ばれるような連続吐水流を浴びる場合、体感温度の落差が激しく、「熱い湯である」という不快感を覚えることがある。
【００１０】
本件発明者は、整流吐水等と呼ばれるような連続吐水流とミスト吐水とを組み合わせたシャワー装置において、この問題を解消するための改良方策を検討した。
