公開番号2025087915
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025042054,2021149142
出願日2025-03-17,2021-09-14
発明の名称洗濯機
出願人シャープ株式会社
代理人個人,個人
主分類G07F 17/20 20060101AFI20250603BHJP(チェック装置)
要約【課題】簡易な構成で、硬貨の盗難防止を図ることができる硬貨処理装置および硬貨処理装置を備えた電気機器を提供する。
【解決手段】硬貨処理装置100は、硬貨が投入される投入部121を備えた筐体120と、投入された硬貨を保管する保管部123と、筐体120を保持するホルダ110と、筐体120をホルダ110に締結する第1締結部130と、を備え、筐体120は、保管部123を収容する第1収容部120aを含み、保管部123は、保管部123を第1収容部120aに収容した状態で施錠する施錠部123aを含み、第1締結部130は、第1収容部120aを介して締結及び解除が可能であり、保管部123が第1収容部120aに収容されている場合、保管部123に覆われ、保管部123が第1収容部120aから取り外されている場合、第1収容部内に露出される。
【選択図】図3
特許請求の範囲【請求項１】
開口部が設けられる上面部材と、
前記開口部を開閉する蓋部と、
硬貨が投入される硬貨処理装置と、
前記蓋部と前記硬貨処理装置との間の隙間に配置されるリブと
を備える、洗濯機。
続きを表示（約 340 文字）【請求項２】
前記硬貨処理装置は、前記蓋部の後側に位置し、
前記リブは、前記開口部が前記蓋部に閉じられた状態において、前記蓋部の後部から後側に延びる、請求項１に記載の洗濯機。
【請求項３】
前記開口部が閉じられた状態において、少なくとも前記蓋部の後部と対向する隔壁部をさらに備え、
前記リブは、前記蓋部の後部と前記隔壁部との間に位置する、請求項２に記載の洗濯機。
【請求項４】
前記蓋部の後部は、直線状に形成され、
前記隔壁部は、直線状に形成される、請求項３に記載の洗濯機。
【請求項５】
前記リブは、前記蓋部の後部に間隔をあけて複数並べて配置される、請求項１から請求項４のいずれか１項に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、洗濯機の制御筐の開口に着脱自在に設けられた蓋板と、蓋板の裏面に取り付けられた硬貨選別装置と、硬貨選別装置を覆い下方に硬貨受部を有するカバーと、を備え、蓋板に取り付けられた施錠装置を鍵で解錠することで、制御筐の開口と蓋体との係着が解除され、蓋板と、硬貨選別装置と、カバーとを一体的に取り出すことができる硬貨投入器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実公昭５３－０４５６８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の硬貨処理装置（硬貨投入器）では、硬貨が投入される投入部（硬貨選別装置）と保管部（硬貨受部）とが一体的に取り出される構成であるため、例えば、硬貨を回収するときは、保管部だけでなく投入部も取り出す必要があり、その度に投入部への電源や制御線を外すことになるため、作業が煩雑となり、また、信頼性の低下を招く。そこで、投入部と保管部とを別体として、保管部のみを取り出す構成とすることが考えられる。当該構成では、硬貨の盗難対策として、例えば、保管部に施錠部（施錠装置）が取り付けられていたとしても、硬貨処理装置から投入部を取り外して、当該投入部が取り外された空間を通じて保管部に保管される硬貨が取り出されるおそれがあった。
【０００５】
そこで、本発明の一態様は、例えば、簡易な構成で、硬貨の盗難防止を図ることができる硬貨処理装置および硬貨処理装置を備えた電気機器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る硬貨処理装置は、硬貨が投入される投入部を備えた筐体と、投入された硬貨を保管する保管部と、前記筐体を保持するホルダと、前記筐体を前記ホルダに締結する第１締結部と、を備え、前記筐体は、前記保管部を収容する第１収容部を含み、前記保管部は、前記保管部を前記第１収容部に収容した状態で施錠する施錠部を含み、前記第１締結部は、前記第１収容部を介して締結及び解除が可能であり、前記保管部が前記第１収容部に収容されている場合、前記保管部に覆われ、前記保管部が前記第１収容部から取り外されている場合、前記第１収容部内に露出される。
【図面の簡単な説明】
【０００７】
電気機器の斜視図である。

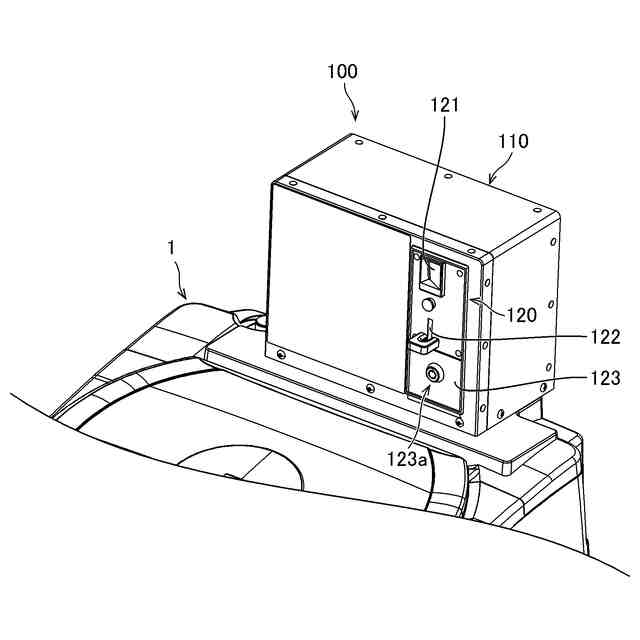

硬貨処理装置を示す電気機器の斜視図である。

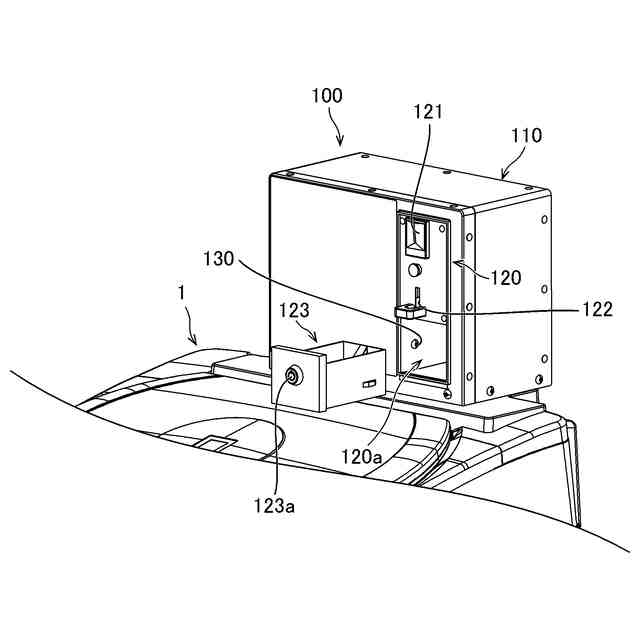

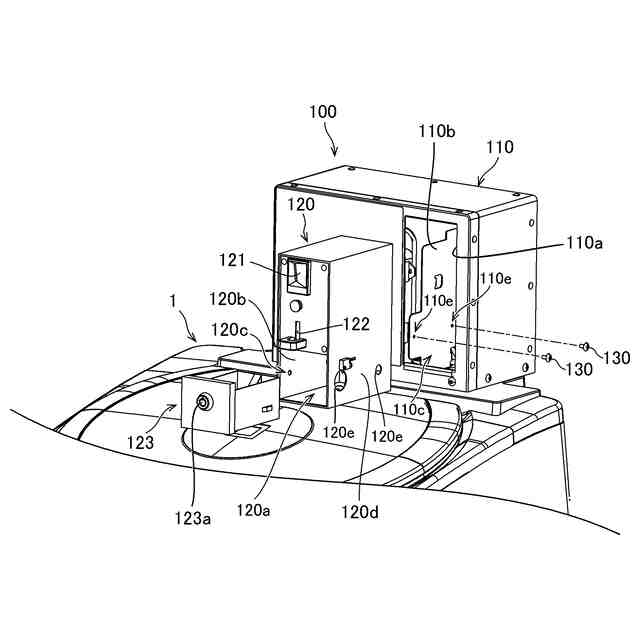

硬貨処理装置から保管部を外した電気機器の斜視図である。
硬貨処理装置から筐体を外した電気機器の斜視図である。

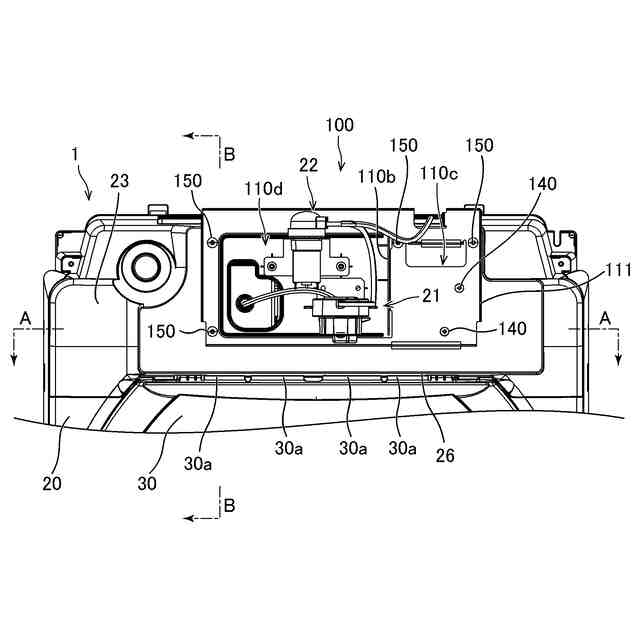

第２締結部を示す電気機器の上面図である。

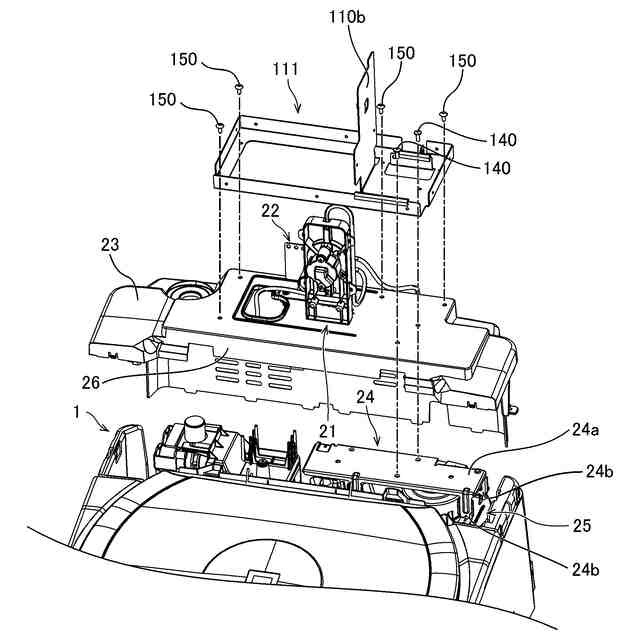

第２締結部を示す電気機器の分解斜視図である。

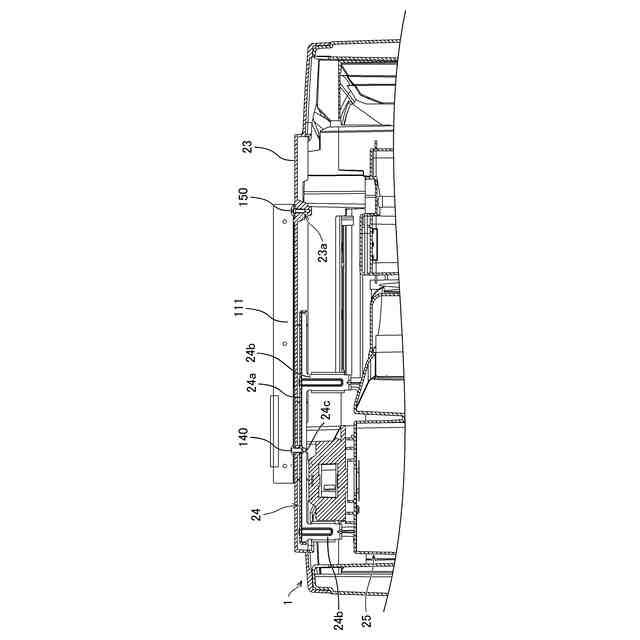

第２締結部を示す電気機器の断面図である。

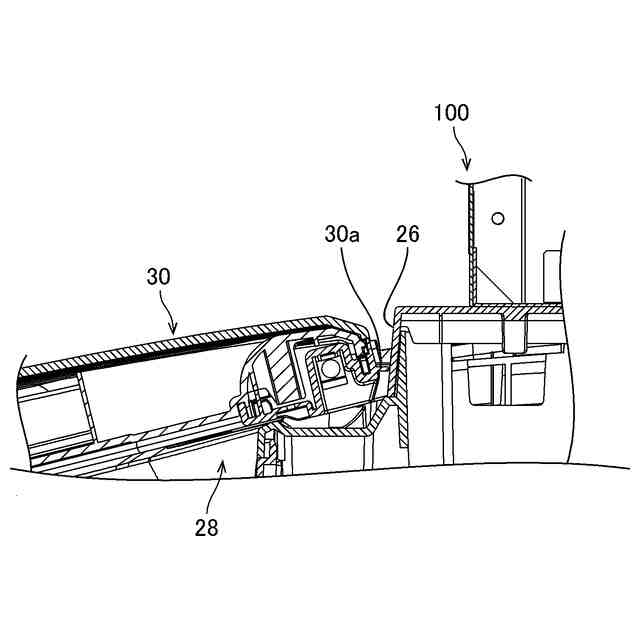

蓋部のリブを示す電気機器の断面図である。

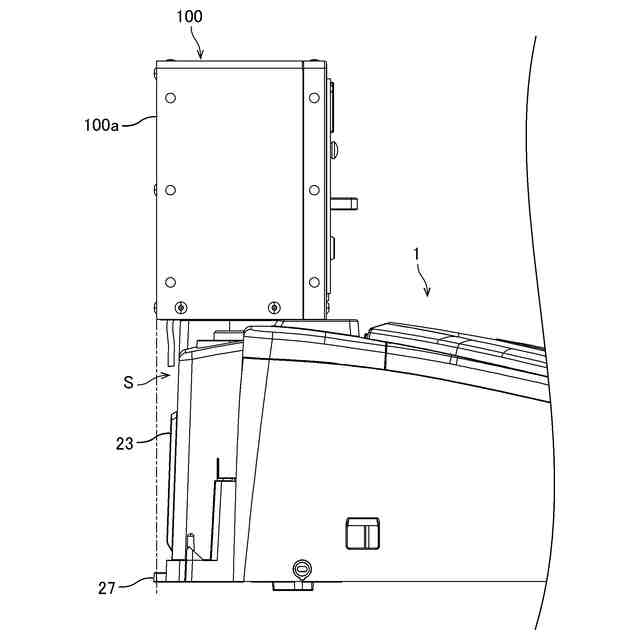

電気機器の側面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略し、また、本開示に直接関係のない要素は図示を省略する場合がある。
【０００９】
本実施形態の電気機器は、洗濯機１と、硬貨処理装置１００と、を備える。以下では、洗濯機１において、後述の上蓋３０が設けられる側を上側、その反対側を下側と規定し、上蓋３０の回動支点側（硬貨処理装置１００側）を後側、その反対側を前側と規定して説明する。ただし、これらの方向は、説明のために便宜上規定した方向であって、使用時の方向を規定する趣旨ではない。
【００１０】

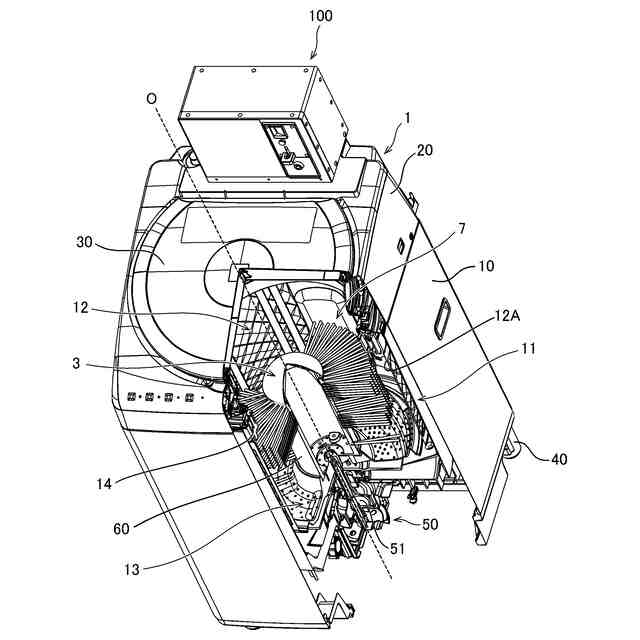

洗濯機１の概略構成を説明する。図１は、電気機器の斜視図である。図１では、洗濯機１の内部構造を図示するため、洗濯機１の右前部分が取り除かれた縦断面が示されている。
（【００１１】以降は省略されています）
