公開番号2025088394
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203073
出願日2023-11-30
発明の名称電磁波吸収体
出願人リンテック株式会社
代理人弁理士法人大塚国際特許事務所
主分類H05K 9/00 20060101AFI20250604BHJP(他に分類されない電気技術)
要約【課題】電磁波吸収体の再付着性の向上に有利な技術を提供する。
【解決手段】抵抗層と誘電体層とが積層された電磁波吸収体であって、前記電磁波吸収体は、対象物に対して着脱自在であり、前記誘電体層が、前記対象物に付着するための付着力を有する。
【選択図】図1
特許請求の範囲【請求項1】
抵抗層と誘電体層とが積層された電磁波吸収体であって、
前記電磁波吸収体は、対象物に対して着脱自在であり、
前記誘電体層が、前記対象物に付着するための付着力を有することを特徴とする電磁波吸収体。
続きを表示(約 280 文字)【請求項2】
前記誘電体層が付着した前記対象物を反射層として機能させることを特徴とする請求項1に記載の電磁波吸収体。
【請求項3】
前記誘電体層は、誘電体材料と磁力を帯びた磁性体材料とを含むことを特徴とする請求項1に記載の電磁波吸収体。
【請求項4】
前記誘電体層は、前記磁性体材料として磁性体粉末が前記誘電体材料に添加されたマグネットシートであることを特徴とする請求項3に記載の電磁波吸収体。
【請求項5】
前記抵抗層は、導電体パターンを備えることを特徴とする請求項1乃至4の何れか1項に記載の電磁波吸収体。

発明の詳細な説明【技術分野】
【0001】
本発明は、電磁波吸収体に関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
所定の周波数の電磁波を吸収する電磁波吸収体が知られている。特許文献1には、電磁波吸収層とスペーサ層と反射層とを積層した電磁波吸収体が示されている。
【先行技術文献】
【特許文献】
【0003】
特開2022-056768号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
エーミング検査などにおいて一時的に電磁波吸収体を使用する際に、粘着剤などを用いて電磁波吸収体を対象物に貼付し、使用後に電磁波吸収体を剥離する場合がある。電磁波吸収体を再び使用する際に、以前の電磁波吸収体の使用に伴う粘着剤の劣化など、電磁波吸収体の再付着性が乏しい可能性がある
本発明は、電磁波吸収体の再付着性の向上に有利な技術を提供することを目的とする。
【課題を解決するための手段】
【0005】
上記課題に鑑みて、本発明の実施形態に係る電磁波吸収体は、抵抗層と誘電体層とが積層された電磁波吸収体であって、前記電磁波吸収体は、対象物に対して着脱自在であり、前記誘電体層が、前記対象物に付着するための付着力を有することを特徴とする。
【発明の効果】
【0006】
本発明によれば、電磁波吸収体の再付着性の向上に有利な技術を提供することができる。
【図面の簡単な説明】
【0007】

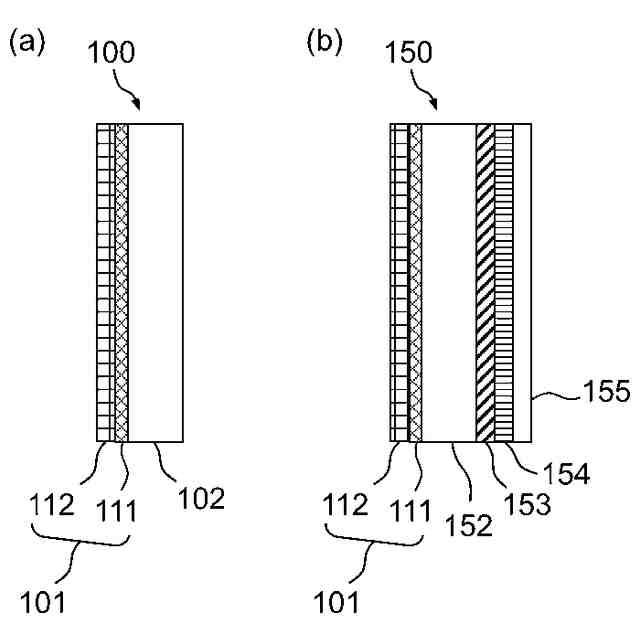

本実施形態の電磁波吸収体の構成例を示す断面図。

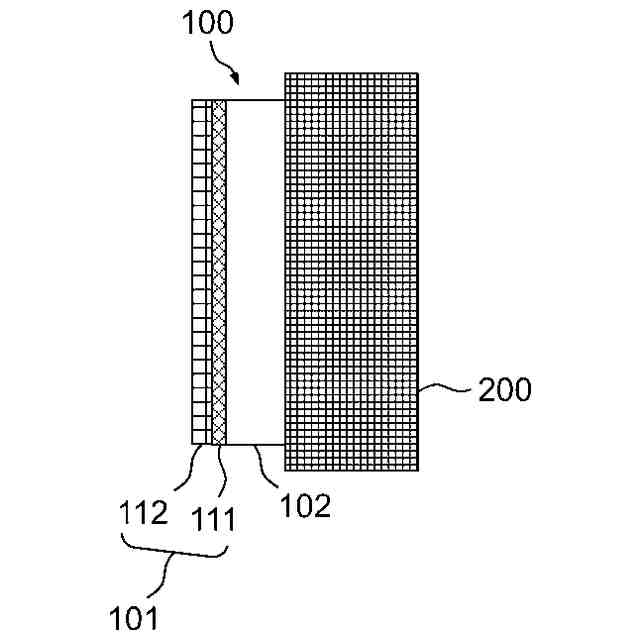

図1の電磁波吸収体の使用例を示す図。
図1の電磁波吸収体の変形例を示す図。
【発明を実施するための形態】
【0008】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴は任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【0009】
図1~図3を参照して、本開示の実施形態による電磁波吸収体について説明する。以下、本明細書において「導電体パターン」とは、幾何学的な図形である単位の集合体であり、ある周波数の電磁波を選択的に透過する物体を意味する。「導電体パターン」はいわゆるアンテナと同様の機能を有するともいえる。本明細書において「ミリ波領域の電磁波」とは、波長が1mm~10mmの電磁波を意味する。「ミリ波領域の電磁波」とは、周波数が30GHz~300GHzである電磁波ともいえる。本明細書において数値範囲を示す「~」は、その前後に記載された数値を下限値および上限値として含むことを意味する。
【0010】
図1(a)は、本実施形態の電磁波吸収体100の構成例を示す断面図である。電磁波吸収体100は、抵抗層101と誘電体層102とが積層されている。電磁波吸収体100は、抵抗層101および誘電体層102の2層のみで構成されうる。以下で詳細を説明するが、電磁波吸収体100は、図2に示されるように、貼付する対象物200に対して着脱自在に構成される。具体的には、電磁波吸収体100のうち誘電体層102が、対象物200に付着するための付着力を有している。
(【0011】以降は省略されています)
