公開番号2025092516
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025046996,2024038661
出願日2025-03-21,2020-05-14
発明の名称ポリエステルフィルムとその用途
出願人東洋紡株式会社
代理人
主分類C08J 5/18 20060101AFI20250612BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】量産性に優れており、繰り返し折り曲げた後に折りたたみ部分で表示される画像に乱れを生じるおそれがない折りたたみ型ディスプレイの提供のために、折りたたみ部にクラックが発生することのない、折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルムを提供すること。
【解決手段】下記条件を満足する折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。
(1)屈曲方向の屈折率が1.590～1.620
(2)折りたたみ部の方向の屈折率が1.670～1.700
(3)厚み方向の屈折率が1.520以下
(4)密度が1.380g/cm³以上

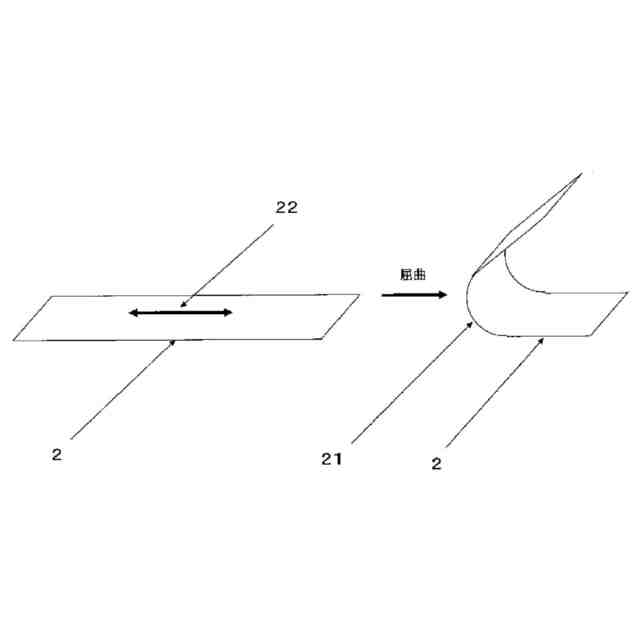

(ここで、屈曲方向とは、ポリエステルフィルムを折りたたむ際の折りたたみ部と直交する方向をいう。)

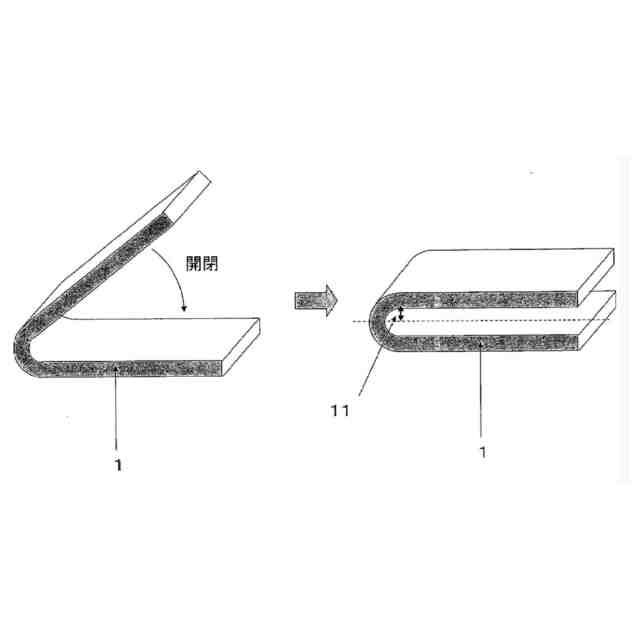

【選択図】図1

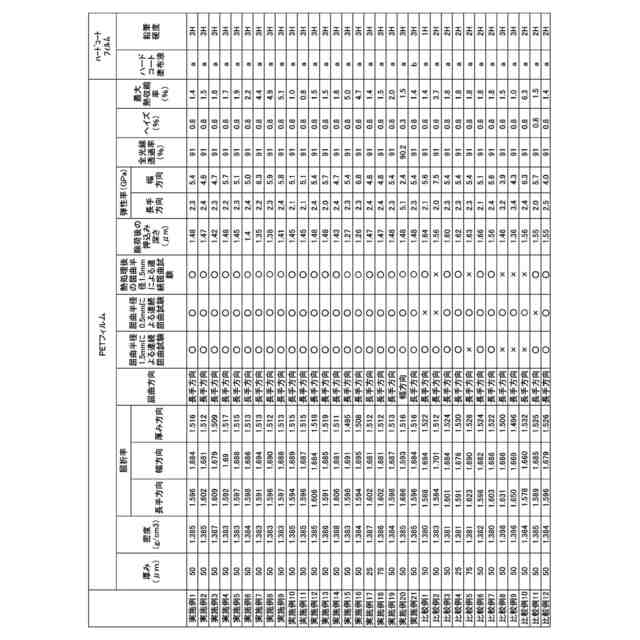

特許請求の範囲【請求項１】
下記条件を満足する折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。
（１）屈曲方向の屈折率が１．５９０～１．６２０
（２）折りたたみ部の方向の屈折率が１．６７０～１．７００
（３）厚み方向の屈折率が１．５２０以下
（４）密度が１．３８０ｇ／ｃｍ
３
以上
（５）ポリエステルフィルムが二軸延伸ポリエチレンテレフタレートフィル
ム
（
ここで、屈曲方向とは、ポリエステルフィルムを折りたたむ際の折りたたみ部と直交する方向をいう。）
続きを表示（約 660 文字）【請求項２】
屈曲方向の弾性率が２．７ＧＰａ以下、折りたたみ部の方向の弾性率が４．５ＧＰａ以上である請求項１に記載の折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。
【請求項３】
全光線透過率が８５％以上、ヘイズが３％以下、かつ、最大熱収縮率が２％以下である請求項１または２に記載の折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。
【請求項４】
前記耐屈曲性評価（屈曲半径１．５ｍｍ）は、１５０℃、３０分熱処理した後、屈曲半径１．５ｍｍ、１回／秒の速度で２０万回屈曲させる無負荷Ｕ字伸縮試験において、屈曲終了後、屈曲内側を下にして平面に置いた際、クラックや変形が生じるか否かを評価するものである、請求項１～３のいずれかに記載の折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。
【請求項５】
前記折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルムの少なくとも片面上に易接着層を有する請求項１～４のいずれかに記載の折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。
【請求項６】
前記折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルムの少なくとも片面上に厚みが１～５０μｍのハードコート層を有する請求項１～５のいずれかに記載の折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム、折りたたみ型ディスプレイのタッチパネルモジュール基材用ハードコートフィルム、折りたたみ型ディスプレイ、及び携帯端末機器に関し、繰り返し折りたたんでも、フィルムの変形による画像の乱れの起こり難い折りたたみ型ディスプレイ及び携帯端末機器、及び前記の折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルム及びハードコートフィルムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
携帯端末機器の薄膜軽量化が進み、スマートフォンに代表される携帯端末機器が広く普及している。携帯端末機器には様々な機能が求められている反面、利便性も求められている。そのため普及している携帯端末機器は、簡単な操作は片手ででき、さらに衣服のポケットなどに収納することが前提であるため６インチ程度の小さな画面サイズとする必要がある。
【０００３】
一方、７インチ～１０インチの画面サイズであるタブレット端末では、映像コンテンツや音楽のみならず、ビジネス用途、描画用途、読書などが想定され、機能性の高さを有している。しかし、片手での操作はできず、携帯性も劣り、利便性に課題を有する。
【０００４】
これらを達成するため、複数のディスプレイをつなぎ合わせることでコンパクトにする手法が提案されているが（特許文献１参照）、ベゼルの部分が残るため、映像が切れたものとなり、視認性の低下が問題となり普及していない。
【０００５】
そこで近年、フレキシブルディスプレイ、折りたたみ型ディスプレイを組み込んだ携帯端末が提案されている。この方式であれば、画像が途切れることなく、大画面のディスプレイを搭載した携帯端末機器として利便性よく携帯できる。
【０００６】
ここで、従来の折りたたみ構造を有しないディスプレイや携帯端末機器については、そのディスプレイの表面はガラスなど可撓性を有しない素材で保護することができたが、折りたたみ型ディスプレイにおいて、折りたたみ部分を介して一面のディスプレイとする場合には、可撓性があり、かつ、表面を保護できるハードコートフィルムなどを使用する必要がある。しかしながら、折りたたみ型ディスプレイでは、一定の折りたたみ部分に当たる箇所が繰り返し折り曲げられるため、当該箇所のフィルムが経時的に変形し、ディスプレイに表示される画像を歪める等の問題があった。また、表面保護フィルムだけでなく、折りたたみ型ディスプレイには、偏光板、位相差板、タッチパネル基材、有機ＥＬなどの表示セルの基材、背面の保護部材など、様々な部位にフィルムが用いられ、これらのフィルムに対しても繰り返し折りたたみに対する耐久性が求められていた。
【０００７】
そこで、部分的に膜厚を変える手法も提案されているが（特許文献２参照）、量産性に乏しい問題がある。
【０００８】
また、ポリエステルフィルムの屈曲方向の屈折率を調整する手法も提案されているが（特許文献３参照）、屈曲方向の屈折率を下げるに従ってハードコート塗布時の鉛筆硬度が低下し、ディスプレイの表面保護機能の低下する問題があった。また、一方向の屈折率を下げていくと折れたたみ時の変形は改善していくが、折りたたみ方向の一軸配向性が高まり、折りたたみ部にクラックが発生する、または破断する問題があった。
【先行技術文献】
【特許文献】
【０００９】
特開２０１０－２２８３９１号公報
特開２０１６－１５５１２４号公報
国際公開第２０１８／１５０９４０号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明は上記のような従来のディスプレイの部材が有する課題を解決しようとするものであって、量産性に優れており、繰り返し折り曲げた後に折りたたみ部分で表示される画像に乱れを生じるおそれがない折りたたみ型ディスプレイと、そのような折りたたみ型ディスプレイを搭載した携帯端末機器を提供できるようにするため、折りたたみ部に折り跡やクラックが発生することのない、折りたたみ型ディスプレイのタッチパネルモジュール基材用ポリエステルフィルムを提供しようとするものである。
【課題を解決するための手段】

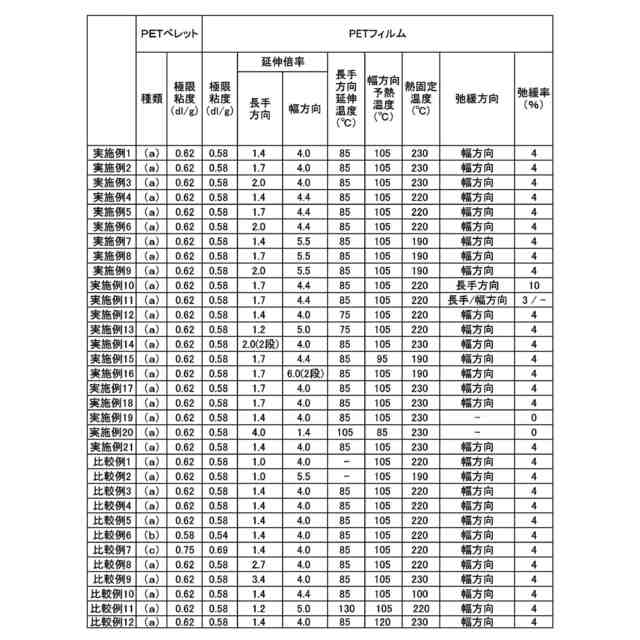

（【００１１】以降は省略されています）
