公開番号2025093159
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208732
出願日2023-12-11
発明の名称タイヤ
出願人株式会社ブリヂストン
代理人個人,個人,個人,個人
主分類B60C 19/00 20060101AFI20250616BHJP(車両一般)
要約【課題】転動時においてタイヤの変形によって通信装置が損傷するのを抑制できる、タイヤを提供する。

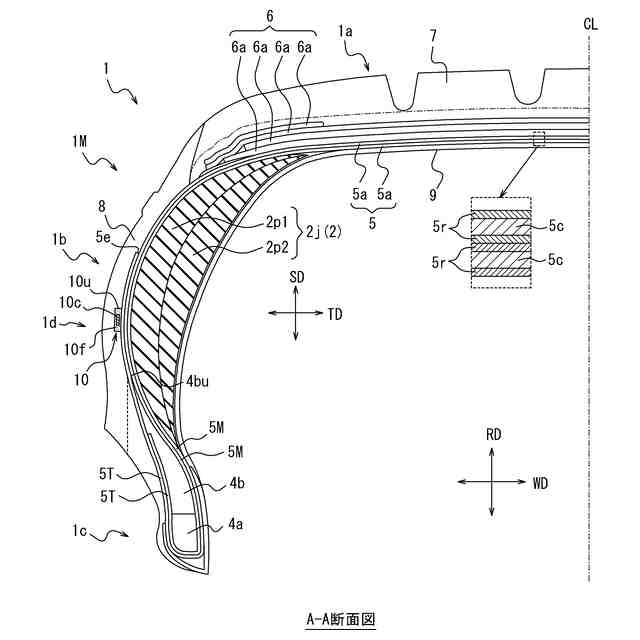

【解決手段】タイヤであって、タイヤのサイドウォール部1bに配置された、断面三日月状のサイド補強ゴム2と、タイヤの内部に埋設された、通信装置10と、を備え、サイド補強ゴムは、サイド補強ゴムのタイヤ周方向端部どうしが接合された、サイド補強ゴム接合部2jを有し、タイヤをタイヤ幅方向に投影したときの投影面において、通信装置の少なくとも一部は、サイド補強ゴム接合部に重なっている。
【選択図】図1
特許請求の範囲【請求項１】
タイヤであって、
前記タイヤのサイドウォール部に配置された、断面三日月状のサイド補強ゴムと、
前記タイヤの内部に埋設された、通信装置と、
を備え、
前記サイド補強ゴムは、前記サイド補強ゴムのタイヤ周方向端部どうしが接合された、サイド補強ゴム接合部を有し、
前記タイヤをタイヤ幅方向に投影したときの投影面において、前記通信装置の少なくとも一部は、前記サイド補強ゴム接合部に重なっている、タイヤ。
続きを表示（約 350 文字）【請求項２】

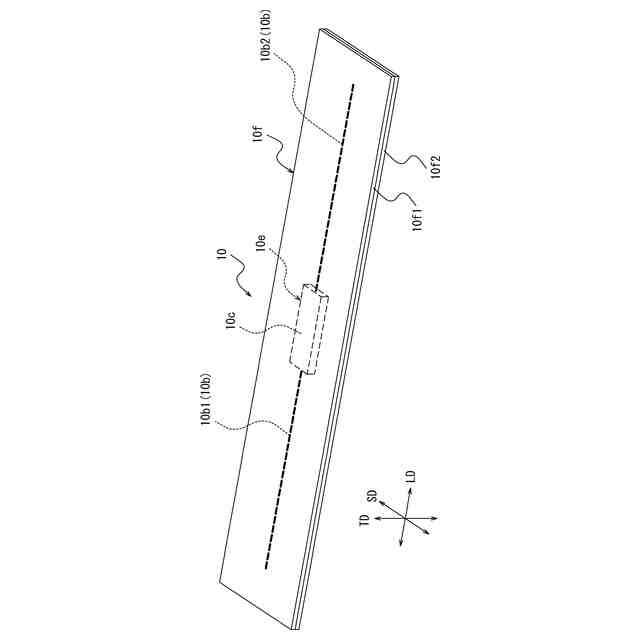

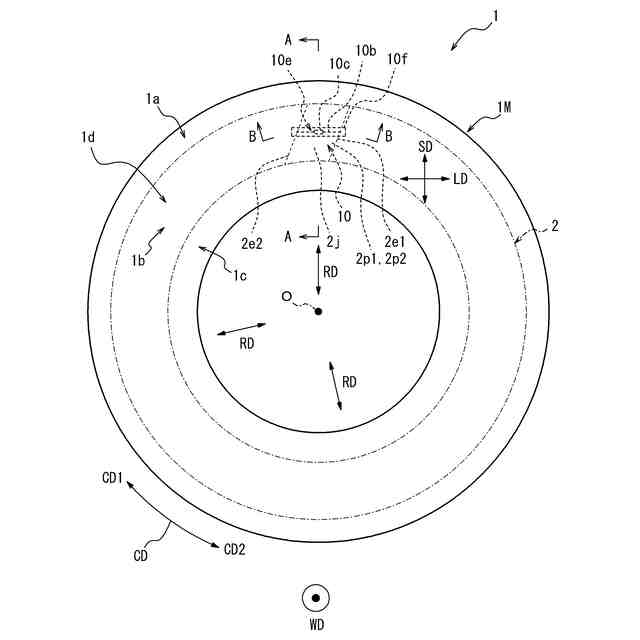

前記通信装置は、前記通信装置の長手方向がタイヤ周方向にほぼ沿うように指向されており、

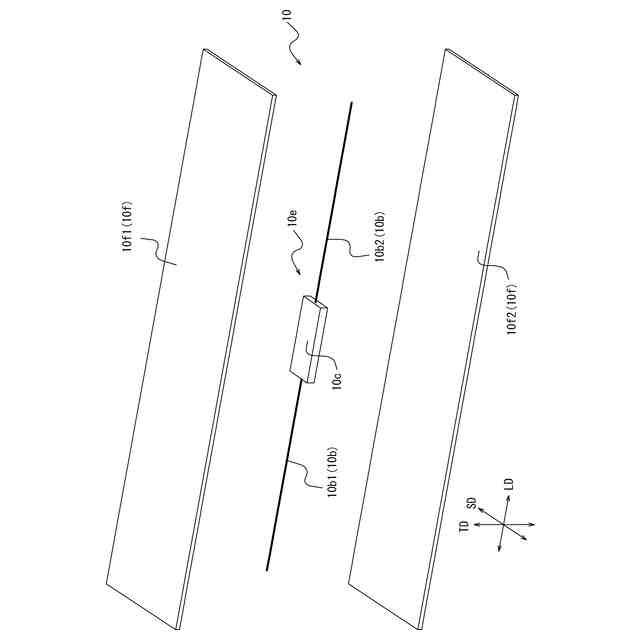

前記通信装置は、ＩＣチップを有しており、
前記投影面において、前記通信装置のうち少なくとも前記ＩＣチップが、前記サイド補強ゴム接合部に重なっている、請求項１に記載のタイヤ。
【請求項３】

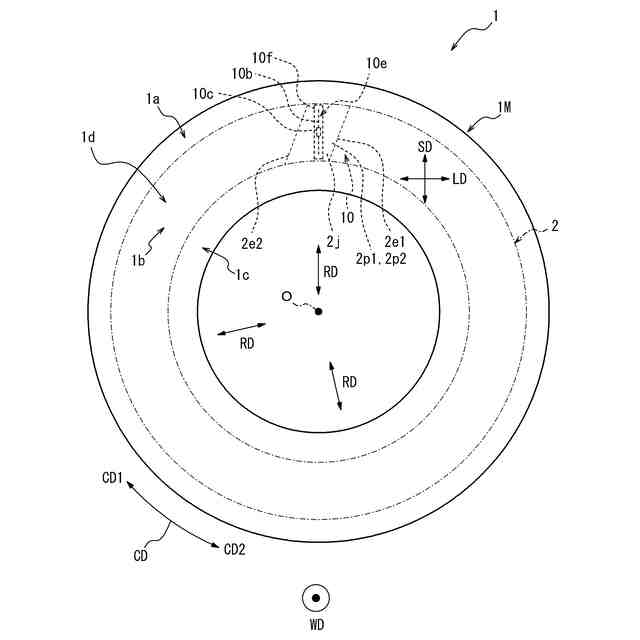

前記通信装置は、前記通信装置の長手方向がタイヤ径方向にほぼ沿うように指向されている、請求項１に記載のタイヤ。
【請求項４】
前記通信装置は、前記投影面において、前記通信装置の全体が、前記サイド補強ゴム接合部に重なっている、請求項１に記載のタイヤ。
【請求項５】
前記通信装置は、ＲＦタグを有する、請求項１～４のいずれか一項に記載のタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来より、サイドウォール部にサイド補強ゴムを設けたタイヤがある（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－７１４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の発明者は、上記のような従来のタイヤにおいて、通信装置（例えば、ＲＦタグ等）をタイヤの内部に埋設した場合に、転動時においてタイヤの変形によって通信装置が損傷するのを抑制できる構成について、新たに見い出し、本発明をするに至った。
【０００５】
本発明は、転動時においてタイヤの変形によって通信装置が損傷するのを抑制できる、タイヤを提供することを目的とする。
【課題を解決するための手段】
【０００６】
〔１〕タイヤであって、
前記タイヤのサイドウォール部に配置された、断面三日月状のサイド補強ゴムと、
前記タイヤの内部に埋設された、通信装置と、
を備え、
前記サイド補強ゴムは、前記サイド補強ゴムのタイヤ周方向端部どうしが接合された、サイド補強ゴム接合部を有し、
前記タイヤをタイヤ幅方向に投影したときの投影面において、前記通信装置の少なくとも一部は、前記サイド補強ゴム接合部に重なっている、タイヤ。
これにより、転動時においてタイヤの変形によって通信装置が損傷するのを抑制できる。
【０００７】
〔２〕前記通信装置は、前記通信装置の長手方向がタイヤ周方向にほぼ沿うように指向されており、
前記通信装置は、ＩＣチップを有しており、
前記投影面において、前記通信装置のうち少なくとも前記ＩＣチップが、前記サイド補強ゴム接合部に重なっている、〔１〕に記載のタイヤ。
これにより、転動時においてタイヤの変形に対して、通信装置のうちの特にＩＣチップの耐久性をさらに向上できる。
【０００８】
〔３〕前記通信装置は、前記通信装置の長手方向がタイヤ径方向にほぼ沿うように指向されている、〔１〕に記載のタイヤ。
これにより、転動時においてタイヤの変形に対して、通信装置の大部分又は全体の耐久性をさらに向上できる。
【０００９】
〔４〕前記通信装置は、前記投影面において、前記通信装置の全体が、前記サイド補強ゴム接合部に重なっている、〔１〕～〔３〕のいずれか１つに記載のタイヤ。
これにより、転動時においてタイヤの変形に対して、通信装置の全体の耐久性をさらに向上できる。
【００１０】
〔５〕前記通信装置は、ＲＦタグを有する、〔１〕～〔４〕のいずれか１つに記載のタイヤ。
【発明の効果】
（【００１１】以降は省略されています）
