公開番号2025093451
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209104
出願日2023-12-12
発明の名称光走査装置及び画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G02B 26/10 20060101AFI20250617BHJP(光学)
要約【課題】良好な画像形成を行うことができる光走査装置の提供を目的とする。
【解決手段】光走査装置は、複数の発光点を有する光源と、前記複数の発光点からの複数の光束を偏向して主走査方向における被走査面の走査を行う偏向面を有する偏向器と、前記偏向器からの複数の光束を前記被走査面に導光する結像光学系と、前記光源を制御する制御部とを備え、前記結像光学系からの複数の光束は、副走査方向において前記被走査面上の互いに異なる位置に導光され、前記制御部は、1回の前記走査における前記光源の最大発光点数を前記走査ごとに周期性なく設定する。
【選択図】図1
特許請求の範囲【請求項１】
複数の発光点を有する光源と、
前記複数の発光点からの複数の光束を偏向して主走査方向における被走査面の走査を行う偏向面を有する偏向器と、
前記偏向器からの複数の光束を前記被走査面に導光する結像光学系と、
前記光源を制御する制御部とを備え、
前記結像光学系からの複数の光束は、副走査方向において前記被走査面上の互いに異なる位置に導光され、
前記制御部は、１回の前記走査における前記光源の最大発光点数を前記走査ごとに周期性なく設定することを特徴とする光走査装置。
続きを表示（約 810 文字）【請求項２】
連続した第１の走査回数の走査において、連続する２回の走査における前記最大発光点数の和と差をそれぞれＷ及びＳ、前記第１の走査回数の走査における前記最大発光点数の最小値及び平均値をそれぞれＨ及びＧ、前記光源が有する前記複数の発光点の数をＮとするとき、
３Ｇ－Ｎ≦Ｗ≦Ｎ＋Ｇ
Ｓ≦２（Ｎ－Ｇ）
Ｈ≧２Ｇ－Ｎ
なる条件を満たすことを特徴とする請求項１に記載の光走査装置。
【請求項３】
前記偏向器は複数の偏向面を有する回転多面鏡であり、
前記第１の走査回数は前記複数の偏向面の数であることを特徴とする請求項２に記載の光走査装置。
【請求項４】
前記回転多面鏡の１回転の前記複数の偏向面での複数の走査は互いに異なる２つの前記最大発光点数を含むことを特徴とする請求項３に記載の光走査装置。
【請求項５】
前記回転多面鏡の１回転ごとの前記複数の偏向面での前記最大発光点数の平均値は一定であることを特徴とする請求項３に記載の光走査装置。
【請求項６】
前記最大発光点数は乱数に基づき設定されることを特徴とする請求項１に記載の光走査装置。
【請求項７】
前記主走査方向の１回の走査における前記複数の発光点の内で発光可能な前記発光点は、互いに隣接して配置されていることを特徴とする請求項１に記載の光走査装置。
【請求項８】
前記光源は４以上の前記発光点を含むことを特徴とする請求項１に記載の光走査装置。
【請求項９】
前記偏向器はＭＥＭＳミラーで構成されることを特徴とする請求項１に記載の光走査装置。
【請求項１０】
連続する２回の走査における前記最大発光点数は互いに異なることを特徴とする請求項１に記載の光走査装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は光走査装置及び画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、画像形成装置に用いられる光走査装置のマルチビーム化が進んでいる。特許文献１は、素数個の発光点を有する光源装置を使用し、高精細化を志向する光走査装置を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２５７６８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
光走査装置におけるマルチビーム化により、所謂「バンディング」と呼ばれる異常画像を発生しやすい課題がある。つまり、マルチビームの光走査装置を用いた画像形成装置においては、モアレなどの画像不良が視認されやすいという課題がある。
本発明は、良好な画像形成を行うことができる光走査装置の提供を目的とする。
【課題を解決するための手段】
【０００５】
本発明の光走査装置は、複数の発光点を有する光源と、前記複数の発光点からの複数の光束を偏向して主走査方向における被走査面の走査を行う偏向面を有する偏向器と、前記偏向器からの複数の光束を前記被走査面に導光する結像光学系と、前記光源を制御する制御部とを備え、前記結像光学系からの複数の光束は、副走査方向において前記被走査面上の互いに異なる位置に導光され、前記制御部は、１回の前記走査における前記光源の最大発光点数を前記走査ごとに周期性なく設定することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、良好な画像形成を行うことができる光走査装置を提供することができる。
【図面の簡単な説明】
【０００７】

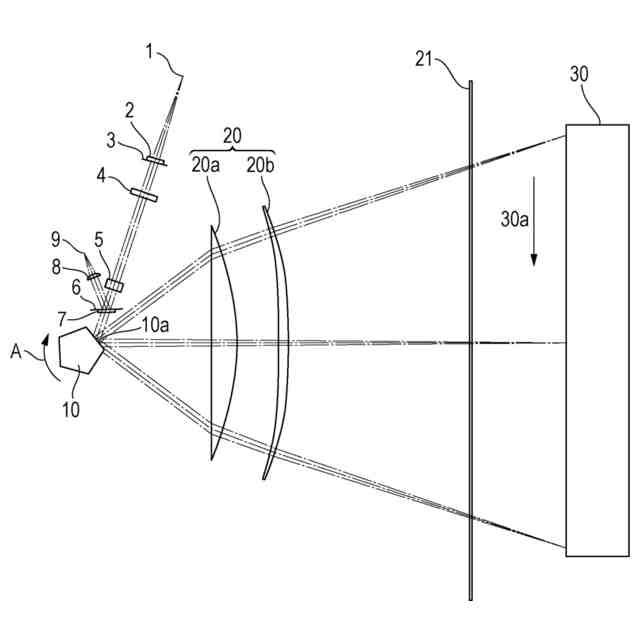

実施例１の光走査装置の主走査断面図である。
実施例１の副走査断面図である。
実施例１の発光点配列を示す模式図である。
実施例１のビームと走査線の関係を示す模式図である。
実施例１のポリゴンミラーを示す模式図である。
実施例１の偏向面とビーム数の関係を示す図である。
実施例２のビームと走査線の関係を示す模式図である。
実施例２の偏向面とビーム数の関係を示す図である。
実施例３の発光点配列を示す模式図である。
実施例３のビームと走査線の関係を示す模式図である。
実施例３のビームと走査線の関係を示す模式図である。
実施例３の偏向面とビーム数の関係を示す図である。
モノクロ画像形成装置の模式図である。
カラー画像形成装置の模式図である。
【発明を実施するための形態】
【０００８】

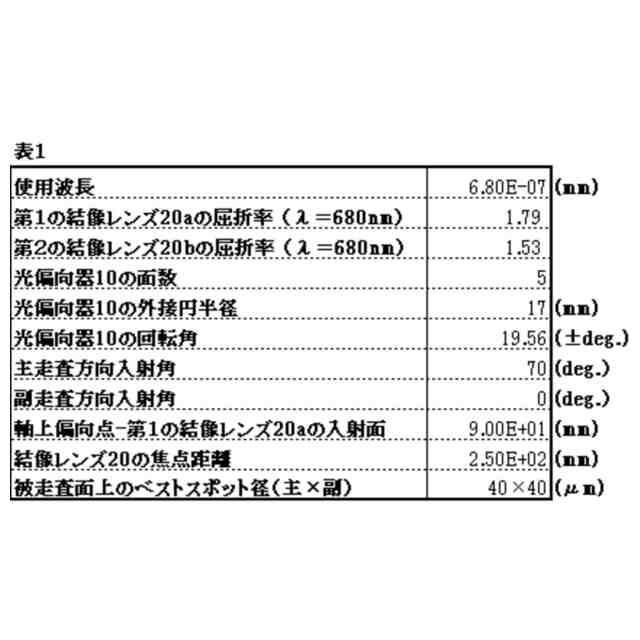

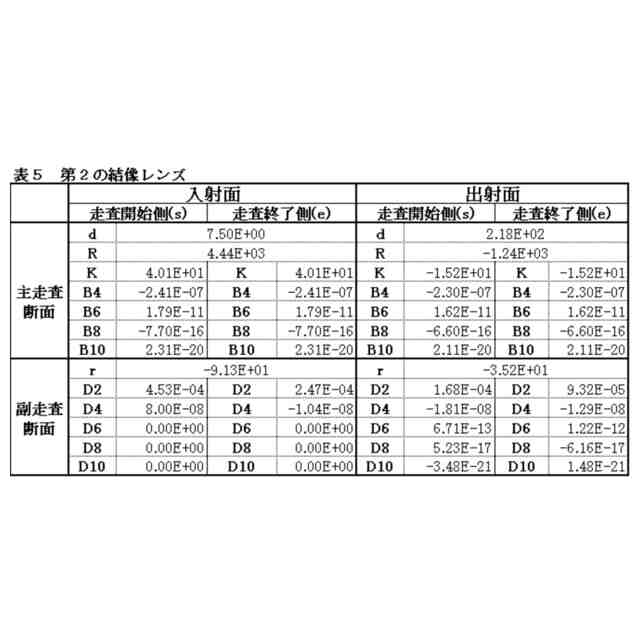

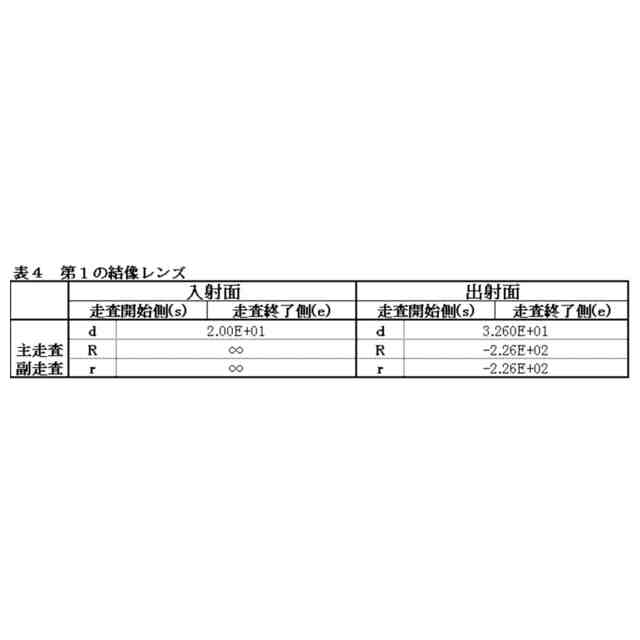

従来、レーザービームプリンタ等の画像形成装置に用いられている光走査装置では、光源手段からの光束を入射光学系により偏向器に導光し、偏向器により偏向走査された光束を結像光学系により被走査面上にスポット状に集光させて該光束で光走査している。このような光走査装置においては、光源から出射した光束をコリメータレンズ等で略平行光束に変換し、倒れ補正を行うために略平行光束に変換された光束を、シリンドリカルレンズで偏向器の偏向面近傍に集光することで線像を形成している。偏向面で偏向された光束は、結像レンズで被走査面である感光ドラム面上を略等速で走査している。
【０００９】
近年、画像形成装置においては、高速書き込み、及び高密度書き込みの要求に対応するため、画像書き込みに用いられる光走査装置のマルチビーム化が進んでいる。マルチビーム化により、所謂「バンディング」と呼ばれる異常画像が発生しやすくなる。つまり、高速、高精細な画像形成装置においては、マルチビームを用いているためモアレなどの画像不良が視認されやすくなる。特に、１２００ｄｐｉ以上の高解像度を達成するためには、発光点数の多いＶＣＳＥＬ（ＶｅｒｔｉｃａｌＣａｖｉｔｙＳｕｒｆａｃｅＥｍｉｔｔｉｎｇＬａｓｅｒ：垂直共振器型面発光レーザー）を用いた光走査装置が必要となる。マルチビーム光源を用いた従来の光走査装置においては、偏向面の偏向面周期の画像不良（モアレ）が発生し、高解像度化における課題となっていた。
【００１０】
本発明においては、４以上の複数の発光点を有する光源装置において、ビーム数周期および偏向面周期に起因する画像不良を低減させ、良好な画像形成を行うことができる光走査装置を提供することを目的とする。
（【００１１】以降は省略されています）
