公開番号2025093577
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209317
出願日2023-12-12
発明の名称植物用生産棚
出願人三菱瓦斯化学株式会社
代理人個人,個人,個人
主分類A01G 31/00 20180101AFI20250617BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】チップバーンの発生を押さえながら栽培植物を生育させることが可能な植物用生産棚を得る。

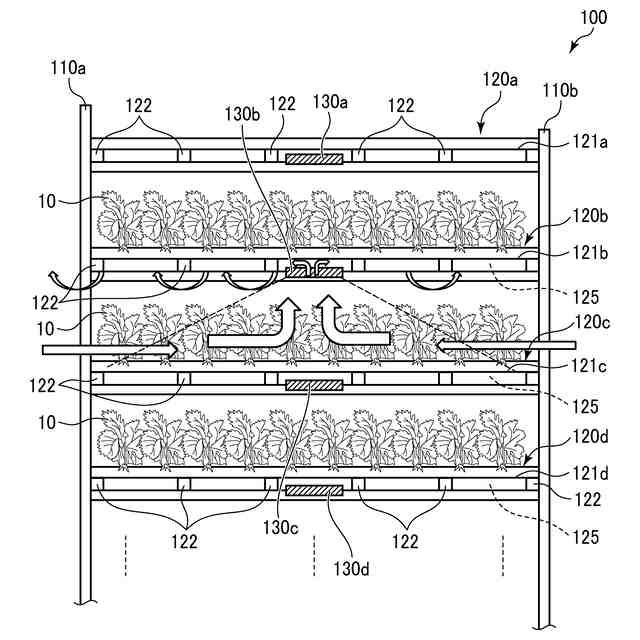

【解決手段】植物用生産棚100は、鉛直方向に延びる複数の柱110a、110bと、複数の育苗棚120a、120b、120c、120dと、送風機130a～130dとを主に備える。育苗棚120a～120dは、天板121a～121dと、複数の棚梁122とを備える。天板121a～121dの頂板の底面と2本の支持梁123とによって囲まれた空間に、図1における左右方向に延びる流路125が形成される。送風機130a～130dは、棚梁122に、ひいては育苗棚120a～120dの底面に取り付けられ、鉛直下方から上方に向けて気流を生じさせる。これにより、送風機130a～130dの鉛直下方に設置された植物21から、送風機130a～130dの鉛直上方に向けて気流が流れる。
【選択図】図1
特許請求の範囲【請求項１】
植物を載せる育苗棚と、
前記育苗棚に載せられた植物の上方に設置される送風機とを備え、
前記送風機は、前記植物から前記送風機の上方に向けて気流を流す、
植物用生産棚。
続きを表示（約 370 文字）【請求項２】
前記送風機は、軸流ファン又はシロッコファンである、請求項１に記載の植物用生産棚。
【請求項３】
前記育苗棚は複数であって、前記複数の育苗棚は鉛直方向に所定の間隔を空けて重ねて設けられ、前記送風機は、気流を流すべき育苗棚の上方に設けられた育苗棚の底面に取り付けられる、請求項１に記載の植物用生産棚。
【請求項４】
前記送風機は、単位葉面積における１時間当たりの換気回数が１３回以下となるように設けられる、請求項３に記載の植物用生産棚。
【請求項５】
前記送風機に送電する電源をさらに備え、前記送風機は複数であって、前記電源に並列に接続される、請求項１に記載の植物用生産棚。
【請求項６】
前記植物を照明する光源をさらに備える、請求項１に記載の植物用生産棚。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、植物を栽培するために用いられる生産棚に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
複数の棚を用いて植物を人工栽培する植物栽培システムが知られている。植物栽培システムは、上下複数段に配設保持される栽培ベッドと、栽培植物の成長に応じて上下に移動させられる人工光源と、空気通路に、温度、湿度、ＣＯ２濃度等が調整された空気を順次送り込む空調装置とを備える。空調装置の形状は、栽培ベッドの長辺の長さに略相当する全長を有する筒状であり、天井の一方の長辺側に沿って近接して設けられる。空調装置は、上下方向に移動可能な天井部に吊り下げられて設けられ、天井部の昇降動作に連動して昇降される。空調装置の上部所定の位置には、多数の噴出口が、千鳥状の上下二段に設けられ、下側の噴出口から、栽培ベッドに植え付けられている栽培植物に向けて、空気を噴出する（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－８８４２５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、栽培植物に向けて空気を噴出すると、栽培植物に空気が吹き付けられて栽培植物の温度が低下、あるいはショートパスが発生して栽培植物に新気が供給されず、成長が抑制されるおそれがある。
【０００５】
本願発明は、上記課題に鑑みてなされたものであり、栽培植物の成長抑制を防ぐことが可能な植物用生産棚を得る。
【課題を解決するための手段】
【０００６】
本願発明による植物用生産棚は、植物を載せる育苗棚と、育苗棚に載せられた植物の上方に設置される送風機とを備え、送風機は、植物から送風機の上方に向けて気流を流す。
【０００７】
送風機は、軸流ファン又はシロッコファンであることが好ましい。
【０００８】
育苗棚は複数であって、複数の育苗棚は鉛直方向に所定の間隔を空けて重ねて設けられ、送風機は、気流を流すべき育苗棚の上方に設けられた育苗棚の底面に取り付けられることが好ましい。また、送風機は、単位葉面積における１時間当たりの換気回数が１３回以下となるように設けられることが好ましい。
【０００９】
植物用生産棚は、送風機に送電する電源をさらに備え、送風機は複数であって、電源に並列に接続されることが好ましい。
【００１０】
植物用生産棚は、植物を照明する光源をさらに備えてもよい。
【発明の効果】
（【００１１】以降は省略されています）
