公開番号2025094337
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023209797
出願日2023-12-13
発明の名称バッテリーケース
出願人ニチコン株式会社
代理人弁理士法人ATEN
主分類H01M 50/24 20210101AFI20250618BHJP(基本的電気素子)
要約【課題】PF管内に水が入り込んでもケース内部に水が浸入するのを抑制する。

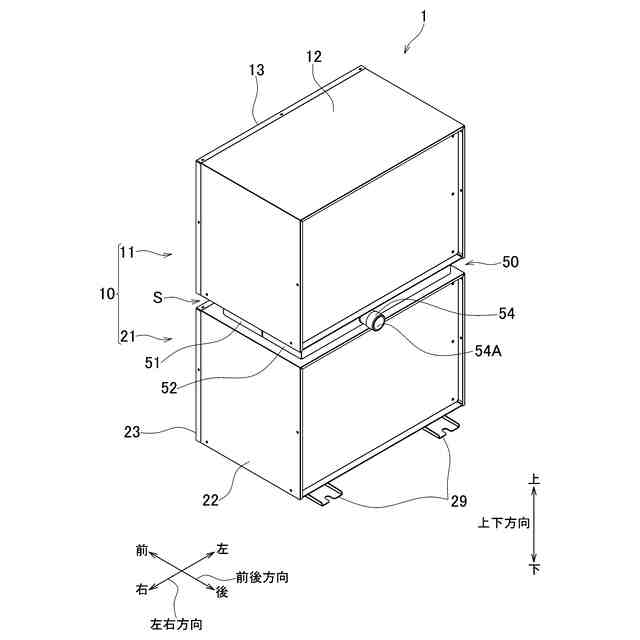

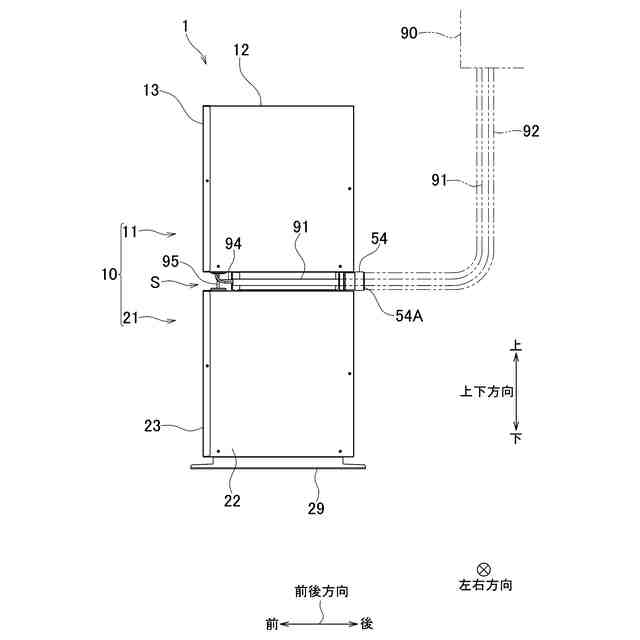

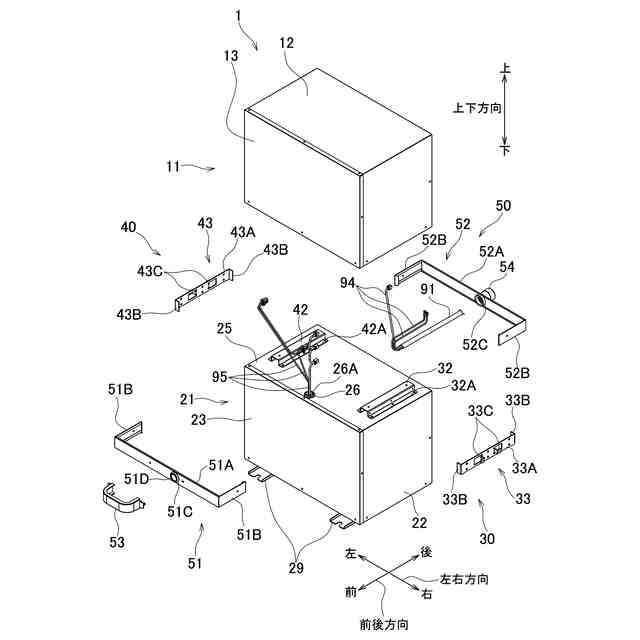

【解決手段】バッテリーケース10は、上部ケース11および下部ケース21と、PF管92が接続される接続口54Aを有するPF管コネクタ54とを備えている。上部ケース11の下面15には、電線94を挿通する孔17が形成され、電線94はPF管92に内挿される。PF管コネクタ54は、上部ケース11と下部ケース21との間に固定配置され、孔17と分離配置されている。
【選択図】図2
特許請求の範囲【請求項１】

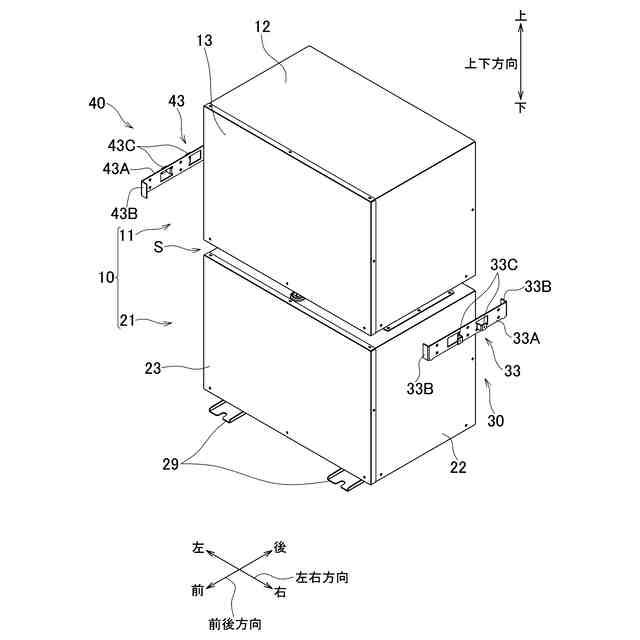

下部ケースの上に上部ケースが積み重ねられた、バッテリーモジュールを収容するためのバッテリーケースであって、

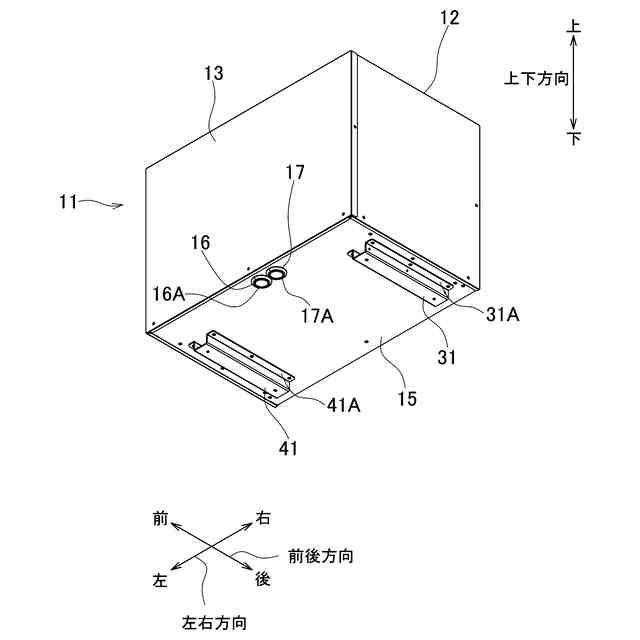

前記上部ケースの下面には、外部機器と電気的に接続するための電線を挿通する孔が形成され、
前記外部機器から引き出された前記電線はＰＦ管に内挿され、
前記ＰＦ管は、接続口を有するとともに前記上部ケースと前記下部ケースの間に固定配置されたＰＦ管コネクタの前記接続口に接続されることで、前記孔と分離配置されていることを特徴とするバッテリーケース。
続きを表示（約 460 文字）【請求項２】
前記孔にはグロメットが配置されていることを特徴とする請求項１に記載のバッテリーケース。
【請求項３】
前記上部ケースは、前方に向かって開口する開口部を有する上部ケース本体と、前記開口部を封止するためのフロントパネルであって前記上部ケース本体と着脱可能に構成されたフロントパネルとを有し、
前記孔は、前記上部ケース本体の下面において前後方向の中央よりも前方に配置されていることを特徴とする請求項２に記載のバッテリーケース。
【請求項４】
前記ＰＦ管コネクタは、前記接続口が前記上部ケースよりも後方に位置しつつ前記後方を向くように、配置されていることを特徴とする請求項１～３のいずれか１項に記載のバッテリーケース。
【請求項５】
前記上部ケースと前記下部ケースとの間に配置され、両ケース間の空間を覆うカバーをさらに備えており、
前記ＰＦ管コネクタは、前記カバーに取り付けられていることを特徴とする請求項１に記載のバッテリーケース。

発明の詳細な説明【技術分野】
【０００１】

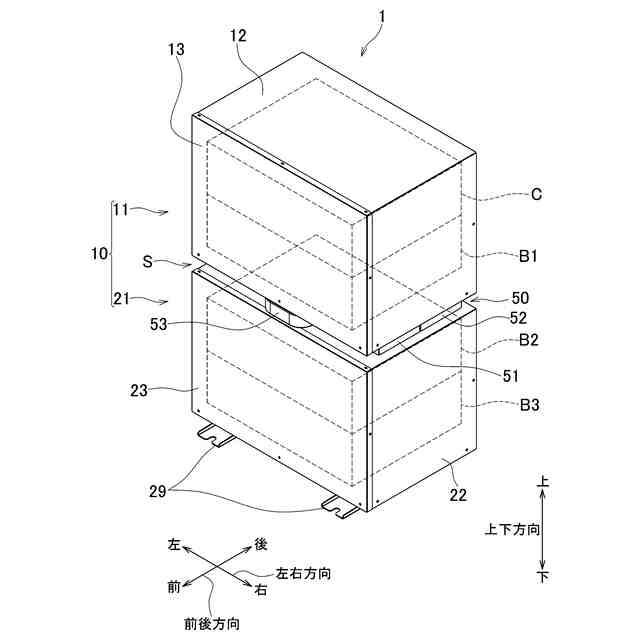

本発明は、バッテリーケースに関し、特に、各種モジュールを収容する下部ケースと上部ケースが積み重ねられた構造を有するバッテリーケースに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、下部ケースと、下部ケース上に配置され下部ケースと連結された上部ケースとを含むバッテリーケースを用いた蓄電池システムについて記載されている。このバッテリーケースの上部ケースの背面には、貫通保護部材が設けられている。貫通保護部材には、動力線および信号線などの電線を収容する電線管が通され、上部ケース内のコンバータ回路と外部のパワーコンディショナとが接続される。
【先行技術文献】
【特許文献】
【０００３】
特許第６９８１５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の蓄電池システムにおいて、貫通保護部材にＰＦ管コネクタを用い、上部ケースとパワーコンディショナとをＰＦ管で接続し、そのＰＦ管内に電線管を通した場合、ＰＦ管に何らかの外力が作用し、ＰＦ管がパワーコンディショナから外れることがある。この場合、パワーコンディショナから外れたＰＦ管の開口が上方を向いていると、当該ＰＦ管内に雨水などが入り込むことがある。ＰＦ管は上部ケースの内部と連通しているため、ＰＦ管内に入り込んだ雨水が上部ケースへと流れて上部ケース内に入るおそれがある。
【０００５】
そこで、本発明の目的は、ＰＦ管内に水が入り込んでもケース内部に水が浸入するのを抑制することが可能なバッテリーケースを提供することである。
【課題を解決するための手段】
【０００６】

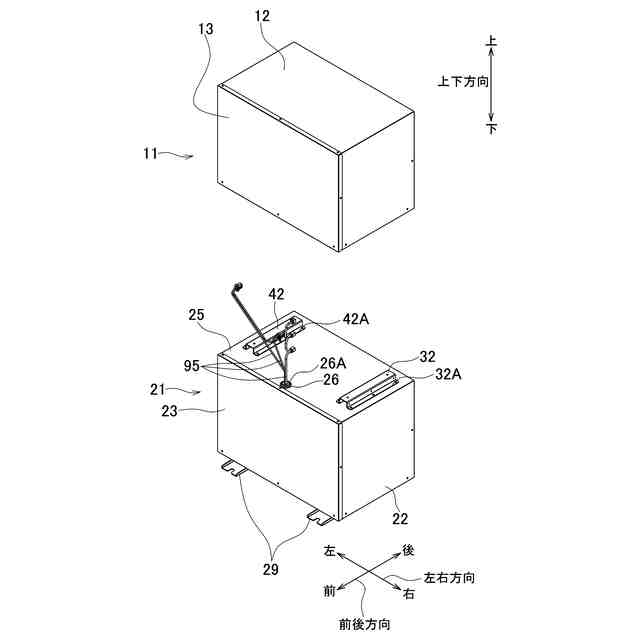

本発明のバッテリーケースは、下部ケースの上に上部ケースが積み重ねられた、バッテリーモジュールを収容するためのバッテリーケースであって、前記上部ケースの下面には、外部機器と電気的に接続するための電線を挿通する孔が形成され、前記外部機器から引き出された前記電線はＰＦ管に内挿され、前記ＰＦ管は、接続口を有するとともに前記上部ケースと前記下部ケースの間に固定配置されたＰＦ管コネクタの前記接続口に接続されることで、前記孔と分離配置されている。
【０００７】
これによると、ＰＦ管コネクタは上部ケースと下部ケースとの間に固定配置されているため、接続口を介してＰＦ管コネクタに接続されたＰＦ管内に水が入り込んでも、水はＰＦ管から上部ケースと下部ケースとの間の空間に排出される。ＰＦ管に内挿された電線を挿通された孔は上部ケースの下面に形成され、ＰＦ管と分離配置されている。この結果、ＰＦ管内に水が入り込んでもケース内部に水が浸入するのを抑制することが可能となる。
【０００８】

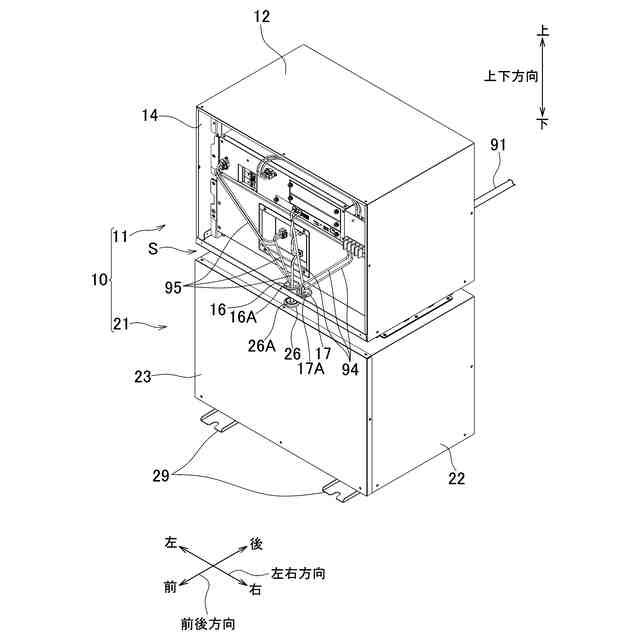

本発明において、前記孔にはグロメットが配置されていることが好ましい。これにより、ＰＦ管に通されてきた電線を、グロメットを介して上部ケース内に通すことが可能となる。このため、孔から水が浸入するのを効果的に抑制することができる。
【０００９】

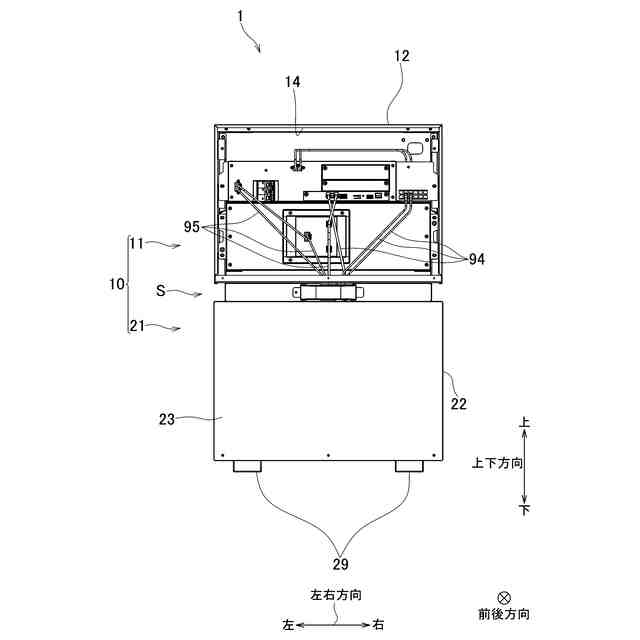

また、本発明において、前記上部ケースは、前方に向かって開口する開口部を有する上部ケース本体と、前記開口部を封止するためのフロントパネルであって前記上部ケース本体と着脱可能に構成されたフロントパネルとを有し、前記孔は、前記上部ケース本体の下面において前後方向の中央よりも前方に配置されていることが好ましい。これにより、電線を上部ケース内の前方に通しやすくなる。そして、フロントパネルを上部ケース本体から取り外すことで、電線を配線しやすくなる。したがって、設置場所が狭小であっても、フロントパネルの取り外しのみで容易に配線することが可能となる。
【００１０】
また、本発明において、前記ＰＦ管コネクタは、前記接続口が前記上部ケースよりも後方に位置しつつ前記後方を向くように、配置されていることが好ましい。これにより、ＰＦ管をバッテリーケースの後方から容易に接続することが可能となる。このため、ＰＦ管を前方から見えにくい、バッテリーケースの後方に配置することが可能となる。
（【００１１】以降は省略されています）
