公開番号2025094742
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210472
出願日2023-12-13
発明の名称電磁ロック装置
出願人オムロン株式会社
代理人個人,個人,個人
主分類E05B 47/00 20060101AFI20250618BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ロック中に電力の供給が停止した場合でもロック状態を維持できる電磁ロック装置を提供すること。
【解決手段】電磁ロック装置が、電源から電力がそれぞれ供給される第1ロック部材および第2ロック部材を備える。第1ロック部材は、第1ロック部材に電力が供給されている第1オン状態では、第2ロック部材に吸着すると共に第1ロック部材の第2ロック部材に対する吸着を電磁的にロックし、第1ロック部材に電力が供給されていない第1オフ状態では、第1ロック部材の第2ロック部材に対する吸着の電磁的なロックを解除するように構成されている。第2ロック部材は、第2ロック部材に電力が供給されていない第2オフ状態では、第1ロック部材が第2ロック部材に吸着された吸着状態を機械的にロックし、第2ロック部材に電力が供給されている第2オン状態では、第1ロック部材が第2ロック部材に吸着された吸着状態の機械的なロックを解除するように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
電源から電力がそれぞれ供給される第１ロック部材および第２ロック部材を備え、
前記第１ロック部材は、
前記第１ロック部材に前記電力が供給されている第１オン状態では、前記第２ロック部材に吸着すると共に前記第１ロック部材の前記第２ロック部材に対する吸着を電磁的にロックし、前記第１ロック部材に前記電力が供給されていない第１オフ状態では、前記吸着の電磁的なロックを解除するように構成され、
前記第２ロック部材は、
前記第２ロック部材に前記電力が供給されていない第２オフ状態では、前記第１ロック部材が前記第２ロック部材に吸着された吸着状態を機械的にロックし、前記第２ロック部材に前記電力が供給されている第２オン状態では、前記吸着状態の機械的なロックを解除するように構成されている、電磁ロック装置。
続きを表示（約 2,400 文字）【請求項２】
前記第１ロック部材が、
第１接続部を有する第１本体部を含み、
前記第２ロック部材が、
前記第１本体部が吸着可能な第２本体部と、
前記第２本体部に設けられ、前記第２オン状態および前記第２オフ状態の切り替えにより、前記吸着状態において前記第１接続部に接続されて前記第１本体部の前記第２本体部に対する移動を規制可能な接続位置と、前記第１接続部への接続が解除される解除位置との間を移動可能な第２接続部と
を含む、請求項１に記載の電磁ロック装置。
【請求項３】
前記第１本体部が、
前記吸着状態において前記第２本体部に対向する第１対向面を有し、
前記第１対向面が、
前記吸着状態において前記第２本体部に対向する対向方向に沿って前記第２本体部から離れる方向に窪むと共に、内部に前記第１接続部が位置する第１凹部を有し、
前記第２本体部が、
前記吸着状態において前記第１本体部に対向する第２対向面を有し、
前記第２対向面が、
前記吸着状態において前記第１凹部に対向し前記対向方向に沿って前記第１本体部から離れる方向に窪むと共に、前記第２オン状態において内部に前記第２接続部が位置する第２凹部を有する、請求項２に記載の電磁ロック装置。
【請求項４】
前記第２ロック部材が、
前記第２オン状態および前記第２オフ状態の切り替えにより駆動する棒状の第１駆動部材を含み、
前記第１駆動部材は、前記第１駆動部材が延びる方向の一端部である第１端部が、前記第２凹部の内部に位置すると共に、前記第２本体部に対して前記対向方向に交差する方向に延びる回転軸まわりに回転可能に接続され、前記第１駆動部材が延びる方向の他端部である第２端部に前記第２接続部が位置し、
前記第２接続部は、フック形状を有し、
前記第１接続部は、前記第２接続部が前記接続位置に位置するときに引っ掛かり可能に構成されている、請求項３に記載の電磁ロック装置。
【請求項５】
前記第１ロック部材が、
前記第１本体部の外面から前記吸着状態において前記第２本体部に対向する対向方向に交差する方向に延びて、前記第１接続部を構成する第１突起部を含み、
前記第２ロック部材が、
前記第２本体部の外面に、前記第２本体部に対して前記対向方向に交差する方向に延びる回転軸まわりに回転可能に設けられた第２駆動部材と、
前記第２駆動部材から前記回転軸に対する径方向に延びて、前記第２接続部を構成する第２突起部と
を含む、請求項２に記載の電磁ロック装置。
【請求項６】
前記第２本体部が、
前記第２本体部の内部および外部を接続する貫通穴を有し、前記吸着状態において前記第１本体部に対向する第２対向面を有し、
前記第２ロック部材が、
前記第２オン状態および前記第２オフ状態の切り替えにより前記吸着状態において前記第２本体部に対向する対向方向に移動可能な状態で前記第２本体部の内部に収容された第３駆動部材と、
前記貫通穴に収容されていると共に、前記第３駆動部材から前記対向方向に延びて、先端に前記第２接続部が位置する爪部と
を含み、
前記爪部は、前記第２オン状態では、前記第２接続部が前記第２本体部の内部に位置すると共に、前記第２オフ状態では、前記第２接続部が前記第２本体部の外部に位置し、前記吸着状態において前記対向方向に交差する方向において前記第１本体部に対向するように構成され、
前記第２接続部は、前記吸着状態において前記爪部から前記第１本体部に向かって延びる第３突起部で構成され、
前記第１接続部は、前記第１本体部の外面に位置し、前記吸着状態において前記第３突起部を収容可能な溝部で構成されている、請求項２に記載の電磁ロック装置。
【請求項７】
前記第２ロック部材が、
前記第２本体部の内部に位置し、前記第２オン状態および前記第２オフ状態の切り替えにより前記対向方向に交差する方向に沿って移動可能な第１移動部材と、
前記第１移動部材の移動により前記対向方向に沿って移動可能であると共に、前記第２オン状態では、前記第２凹部に位置し、前記第２オフ状態では、前記第１凹部および前記第２凹部に亘って位置するように構成された第２移動部材と
を含み、
前記第１接続部は、前記第１凹部で構成され、
前記第２接続部は、前記第２移動部材で構成されている、請求項３に記載の電磁ロック装置。
【請求項８】
前記第１本体部が、
前記吸着状態において前記第２本体部に対向する第１対向面を有し、
前記第２本体部が、
前記吸着状態において前記第１本体部に対向する第２対向面を有し、
前記第２対向面が、
前記吸着状態において前記第１本体部に対向する対向方向に沿って前記第１本体部から離れる方向に窪む第３凹部を有し、
前記第１本体部が、
前記第１対向面から前記対向方向に沿って延びると共に、前記吸着状態において前記第３凹部に収容される第４突起部を有し、
前記第２ロック部材が、
前記第２本体部の内部に位置し、前記第２オン状態および前記第２オフ状態の切り替えにより前記対向方向に交差する方向に沿って移動可能な第３移動部材を含み、
前記第３移動部材は、前記第２オフ状態において前記第４突起部に嵌合するように構成され、
前記第１接続部は、前記第４突起部で構成され、
前記第２接続部は、前記第３移動部材で構成されている、請求項２に記載の電磁ロック装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電磁ロック装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、電磁ロック手段を備える物品保管システムを開示する。電磁ロック手段は、物品を積載するラックがラック格納スペースに格納されているときにラックの移動を阻止したロック状態とする。ラックのロック状態は、予め定められた認証情報が入力されることで、電磁ロック手段に対する通電が遮断され、解除される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０７４６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の物品保管システムでは、予め定められた認証情報が入力される前に、電磁ロック手段に対する通電が遮断された場合、使用者の意図に反してラックのロック状態が解除される場合がある。
【０００５】
本開示は、ロック中に電力の供給が停止した場合でもロック状態を維持できる電磁ロック装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の電磁ロック装置は、
電源から電力がそれぞれ供給される第１ロック部材および第２ロック部材を備え、
前記第１ロック部材は、
前記第１ロック部材に前記電力が供給されている第１オン状態では、前記第２ロック部材に吸着すると共に前記第１ロック部材の前記第２ロック部材に対する吸着を電磁的にロックし、前記第１ロック部材に前記電力が供給されていない第１オフ状態では、前記吸着の電磁的なロックを解除するように構成され、
前記第２ロック部材は、
前記第２ロック部材に前記電力が供給されていない第２オフ状態では、前記第１ロック部材が前記第２ロック部材に吸着された吸着状態を機械的にロックし、前記第２ロック部材に前記電力が供給されている第２オン状態では、前記吸着状態の機械的なロックを解除するように構成されている。
【発明の効果】
【０００７】
本開示によれば、ロック中に電力の供給が停止した場合でもロック状態を維持できる電磁ロック装置を実現できる。
【図面の簡単な説明】
【０００８】

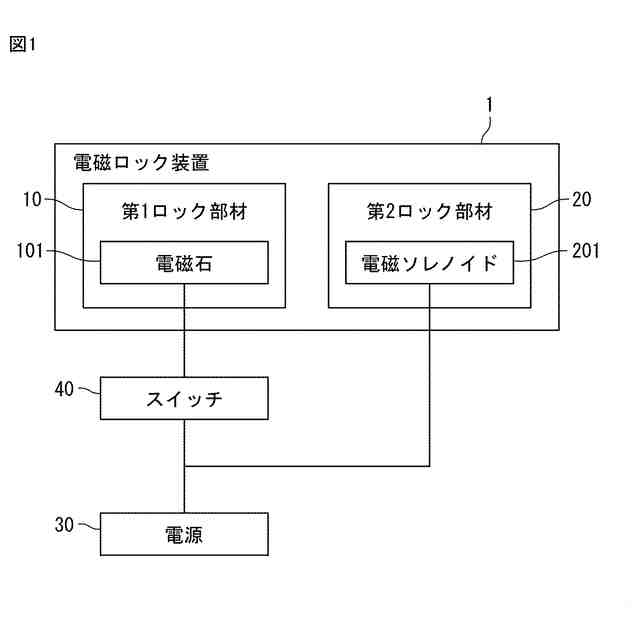

本開示の一態様の電磁ロック装置を示すブロック図。

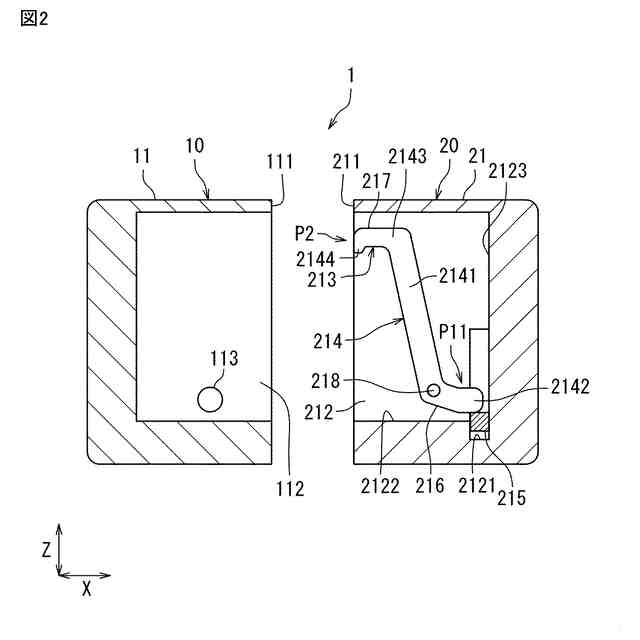

第１ロック部材が第２ロック部材に吸着していない状態の図１の電磁ロック装置の一例を示す断面図。

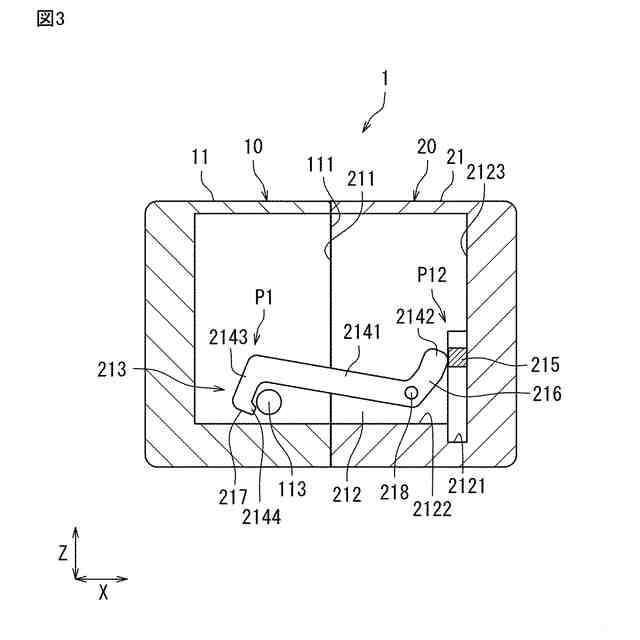

第１ロック部材が第２ロック部材に吸着した状態でかつ第１ロック部材および第２ロック部材がオフ状態の図２の電磁ロック装置を示す断面図。

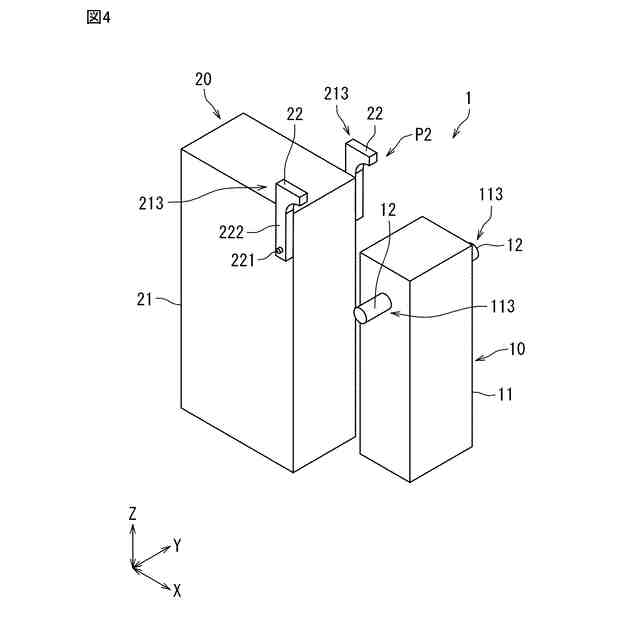

第１ロック部材が第２ロック部材に吸着していない状態の図１の電磁ロック装置の第１の変形例を示す斜視図。

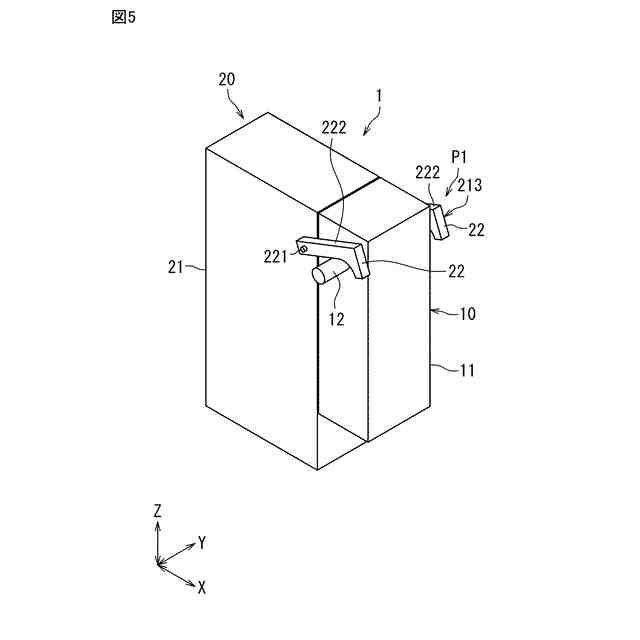

第１ロック部材が第２ロック部材に吸着した状態でかつ第１ロック部材および第２ロック部材がオフ状態の図４の電磁ロック装置を示す斜視図。

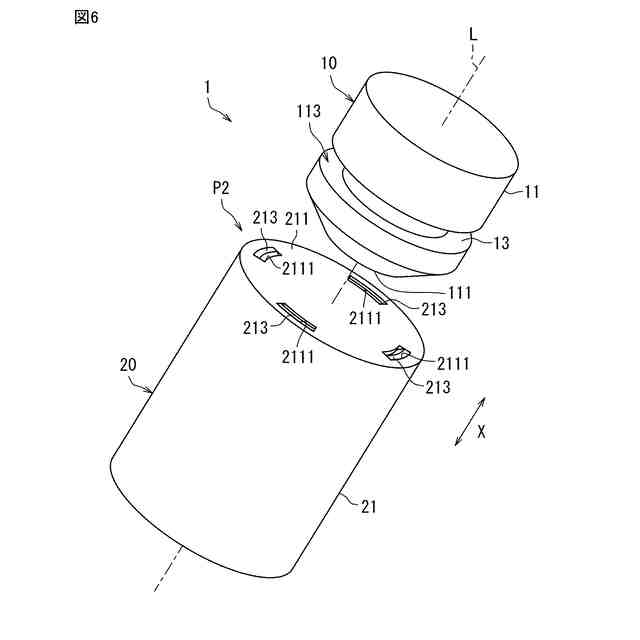

第１ロック部材が第２ロック部材に吸着していない状態の図１の電磁ロック装置の第２の変形例を示す斜視図。

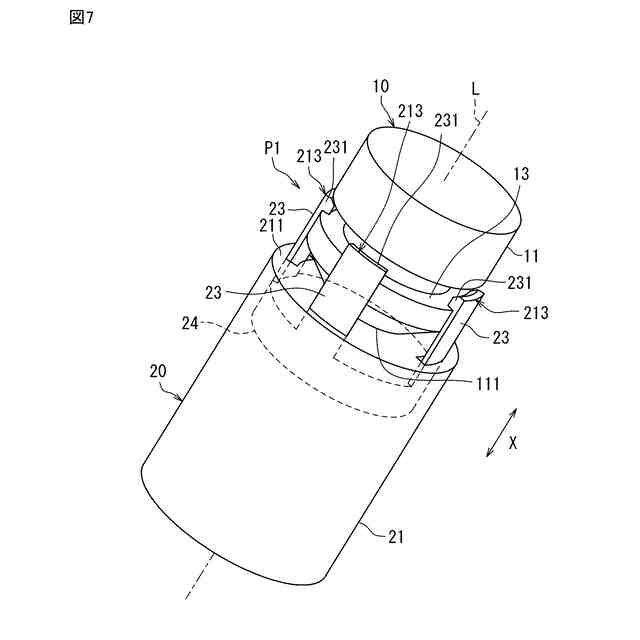

第１ロック部材が第２ロック部材に吸着した状態でかつ第１ロック部材および第２ロック部材がオフ状態の図６の電磁ロック装置を示す斜視図。

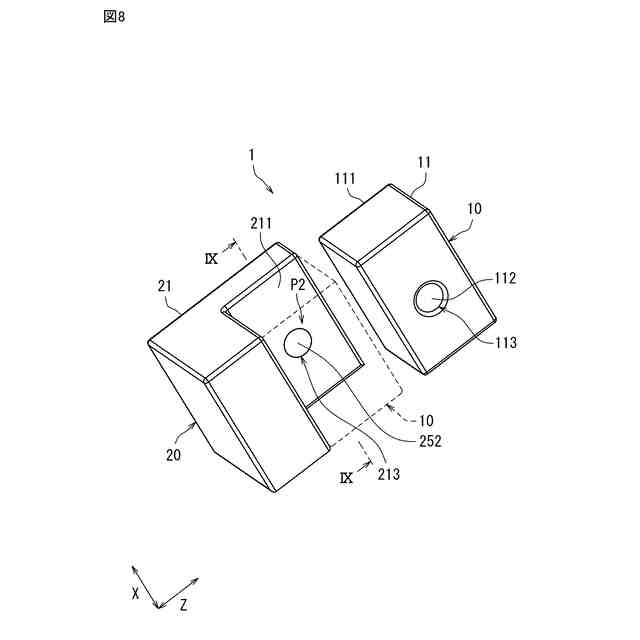

第１ロック部材が第２ロック部材に吸着していない状態の図１の電磁ロック装置の第３の変形例を示す斜視図。

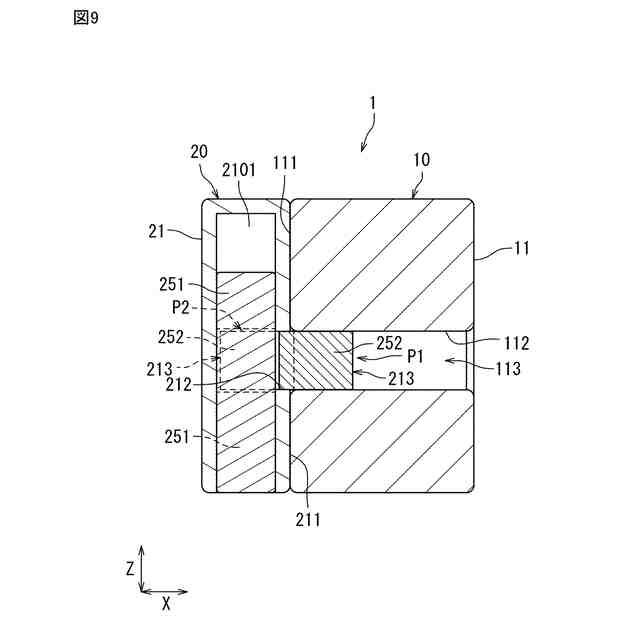

第１ロック部材が第２ロック部材に吸着した状態でかつ第１ロック部材および第２ロック部材がオフ状態の図８の電磁ロック装置のIX－IX線に沿った断面図。
第１ロック部材が第２ロック部材に吸着していない状態の図１の電磁ロック装置の第４の変形例を示す斜視図。
第１ロック部材が第２ロック部材に吸着した状態でかつ第１ロック部材および第２ロック部材がオフ状態の図８の電磁ロック装置のXI－XI線に沿った断面図。
【発明を実施するための形態】
【０００９】
以下、本開示の一例を添付図面に従って説明する。以下の説明は本質的に例示に過ぎず、本開示、本開示の適用物および本開示の用途を制限するものではない。添付図面は模式的な図面であり、図示の構成と実施品とは、寸法の比率等が異なる場合がある。
【００１０】
本開示の一態様の電磁ロック装置１は、図１に示すように、第１ロック部材１０と、第２ロック部材２０とを備える。本態様では、電源３０から第１ロック部材１０および第２ロック部材２０に電力が供給される。第１ロック部材１０と電源３０との間には、第１ロック部材１０への電力供給のオンオフを切り替え可能なスイッチ４０が位置している。
（【００１１】以降は省略されています）
