公開番号2025094832
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210607
出願日2023-12-13
発明の名称蓄電装置
出願人株式会社GSユアサ
代理人個人,個人,個人,個人
主分類H01M 50/289 20210101AFI20250618BHJP(基本的電気素子)
要約【課題】耐振動性又は耐衝撃性の向上を図ることができる蓄電装置を提供する。
【解決手段】蓄電装置は、第1方向に第1蓄電素子51A、51Bが並んだ第1素子群41、及び第1素子群の第1方向において第1素子群を拘束する第1内側部材42を有する第1素子ユニット31と、第1方向に第2蓄電素子105A、105Bが並んだ第2素子群101、及び第1内側部材と別体で設けられるとともに、第2素子群の第1方向において第2素子群を拘束する第2内側部材102を有し、第1方向に交差する第2方向において第1素子ユニットに隣り合って配置された第2素子ユニット32と、第1内側部材及び第2内側部材の外側から第1素子ユニット及び第2素子ユニットをまとめて拘束する外側部材33と、を備えている。
【選択図】図4
特許請求の範囲【請求項１】
第１方向に第１蓄電素子が並んだ第１素子群、及び前記第１素子群の前記第１方向において前記第１素子群を拘束する第１内側部材を有する第１素子ユニットと、
前記第１方向に第２蓄電素子が並んだ第２素子群、及び前記第１内側部材と別体で設けられるとともに、前記第２素子群の前記第１方向において前記第２素子群を拘束する第２内側部材を有し、前記第１方向に交差する第２方向において前記第１素子ユニットに隣り合って配置された第２素子ユニットと、
前記第１内側部材及び前記第２内側部材の外側から前記第１素子ユニット及び前記第２素子ユニットをまとめて拘束する外側部材と、を備えている
蓄電装置。
続きを表示（約 1,300 文字）【請求項２】
前記外側部材は、
前記第１内側部材及び前記第２内側部材のうち、前記第１方向の第１側を向く部分のみに跨って配置された第１外側プレートと、
前記第１内側部材及び前記第２内側部材のうち、前記第１方向の第２側を向く部分のみに跨って配置された第２外側プレートと、を備えている
請求項１に記載の蓄電装置。
【請求項３】
前記第１外側プレートは、前記第１方向から見て前記第２方向に交差する第３方向に延びる第１外側溶接部によって前記第１内側部材及び前記第２内側部材に接合され、
前記第２外側プレートは、前記第３方向に延びる第２外側溶接部によって前記第１内側部材及び前記第２内側部材に接合されている
請求項２に記載の蓄電装置。
【請求項４】
前記第１素子ユニット及び前記第２素子ユニットが前記外側部材により拘束された状態で収容されるケースを備え、
前記外側部材には、前記ケースに形成された位置決め部に係合される係合部が形成されている
請求項１から請求項３の何れか１項に記載の蓄電装置。
【請求項５】
前記第１内側部材は、
前記第１素子群に対して前記第１方向の第１側に配置された第１エンド部と、前記第１エンド部における前記第２方向の両端部から第１方向の第２側に延びる第１サイド部と、を有する第１拘束プレートと、
前記第１素子群に対して前記第１方向の第２側に配置された第２エンド部と、前記第２エンド部における前記第２方向の両端部から前記第１方向の第１側に延びる第２サイド部と、を有する第２拘束プレートと、を備え、
一方の前記第１サイド部及び一方の前記第２サイド部は、前記第１素子群に対して前記第２方向の第１側で互いに重なり合った状態で接合され、
他方の前記第１サイド部及び他方の前記第２サイド部は、前記第１素子群に対して前記第２方向の第２側で互いに重なり合った状態で接合されている
請求項１から請求項３の何れか１項に記載の蓄電装置。
【請求項６】
前記第１素子ユニットは、
前記一方の第１サイド部、及び前記一方の第２サイド部を接合する第１内側溶接部と、
前記他方の第１サイド部、及び前記他方の第２サイド部を接合する第２内側溶接部と、
前記第１素子群及び前記第１内側部材の間に配置されて、前記第１素子群及び前記第１内側部材の間を絶縁する絶縁部材と、を備え、
前記絶縁部材は、
前記第１内側部材内において、前記第２方向から見て前記第１内側溶接部と重なり合う第１延長部と、
前記第１内側部材内において、前記第２方向から見て前記第２内側溶接部と重なり合う第２延長部と、を備えている
請求項５に記載の蓄電装置。
【請求項７】
前記第１素子群における前記第１方向から見て前記第２方向に交差する第３方向での寸法は、前記第１素子群における前記第１方向の寸法よりも大きくなっており、
前記第１内側溶接部及び前記第２内側溶接部のそれぞれは、前記第３方向に延びるとともに、前記第１方向に間隔をあけて配置されている
請求項６に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、複数の第１蓄電素子が積層された第１ユニットと、複数の第２蓄電素子が積層された第２ユニットとが、伝熱部材上に取り付けられ、さらに伝熱部材を蓋部材で覆う蓄電モジュールが開示されている。第１ユニットは第１固定部材によって伝熱部材に固定され、第２ユニットは第２固定部材によって伝熱部材に固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－４９２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した特許文献１に係る構成において、第１ユニットと第２ユニットはそれぞれ独立して固定されている。そのため、伝熱部材上において、第１ユニットと第２ユニットとが、それぞれ移動してしまい、耐振動性又は耐衝撃性の向上を図ることができないおそれがある。
【０００５】
本発明は、本願発明者が上記課題に新たに着目することによってなされたものであり、耐振動性又は耐衝撃性の向上を図ることができる蓄電装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る蓄電装置は、第１方向に第１蓄電素子が並んだ第１素子群、及び前記第１素子群の前記第１方向において前記第１素子群を拘束する第１内側部材を有する第１素子ユニットと、前記第１方向に第２蓄電素子が並んだ第２素子群、及び前記第１内側部材と別体で設けられるとともに、前記第２素子群の前記第１方向において前記第２素子群を拘束する第２内側部材を有し、前記第１方向に交差する第２方向で前記第１素子ユニットに隣り合って配置された第２素子ユニットと、前記第１内側部材及び前記第２内側部材の外側から前記第１素子ユニット及び前記第２素子ユニットをまとめて拘束する外側部材と、を備えている。
【発明の効果】
【０００７】
上記態様によれば、耐振動性又は耐衝撃性の向上を図ることができる。
【図面の簡単な説明】
【０００８】

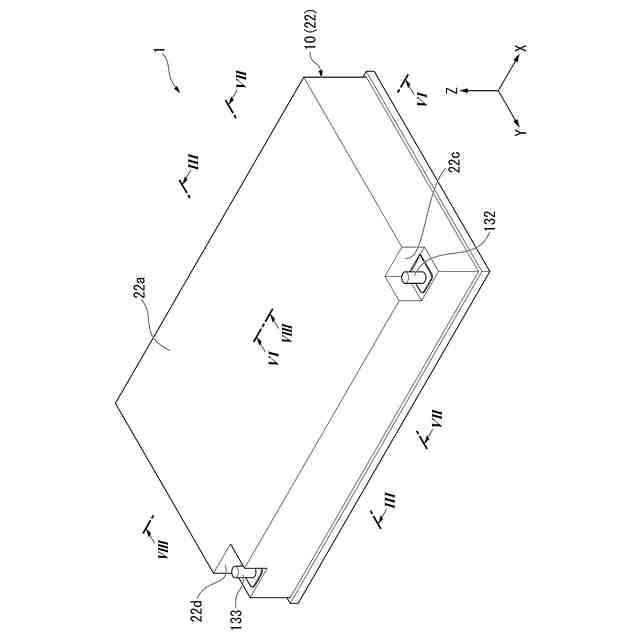

図１は、実施形態に係る蓄電装置の斜視図である。
図２は、実施形態に係る蓄電装置の分解斜視図である。

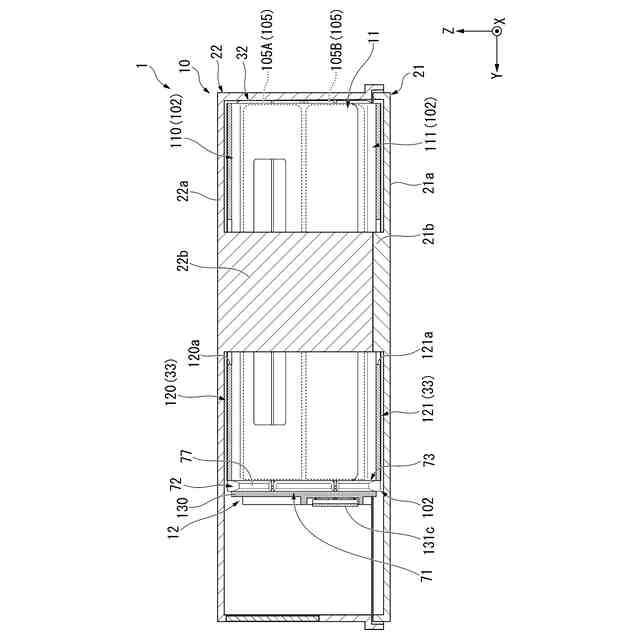

図３は、図１のＩＩＩ－ＩＩＩ線に対応する断面図である。

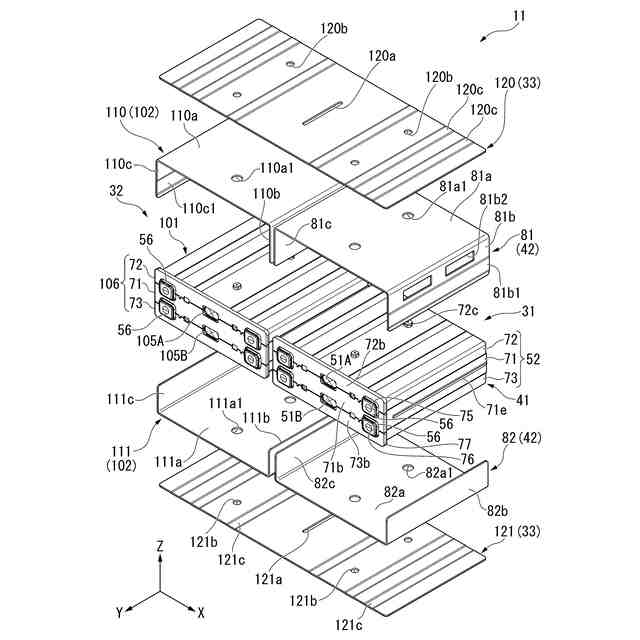

図４は、実施形態に係る蓄電モジュールの分解斜視図である。

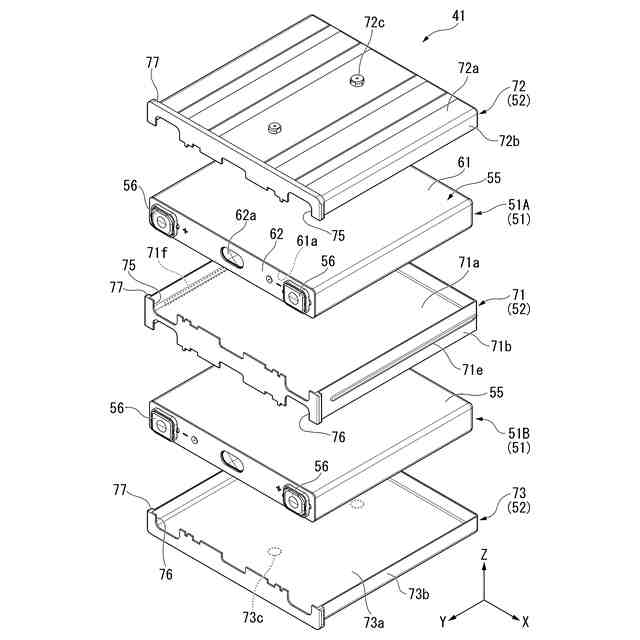

図５は、実施形態に係る第１素子群の分解斜視図である。

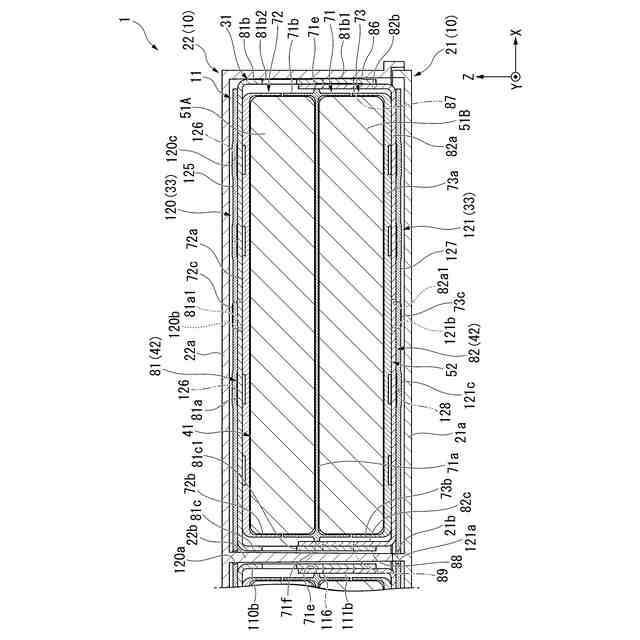

図６は、図１のＶＩ－ＶＩ線に対応する断面図である。

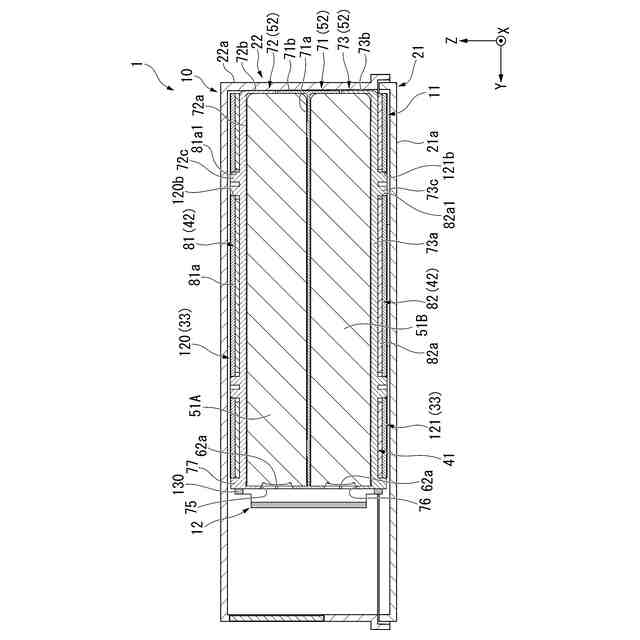

図７は、図１のＶＩＩ－ＶＩＩ線に対応する断面図である。

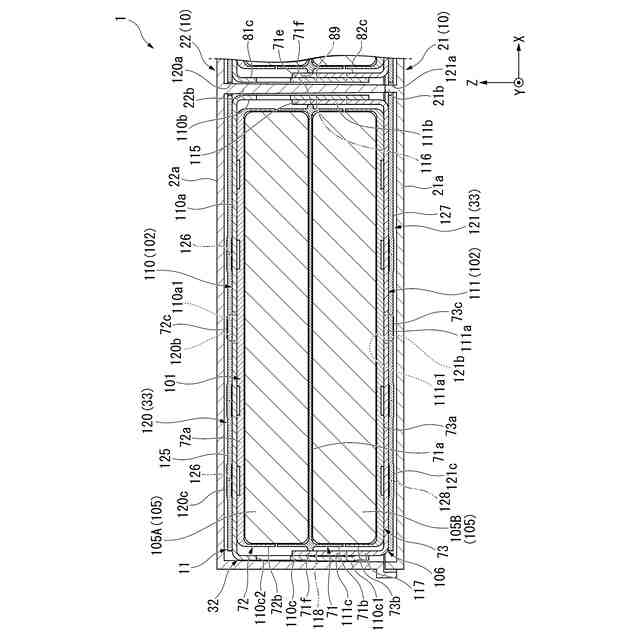

図８は、図１のＶＩＩＩ－ＶＩＩＩ線に対応する断面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電装置は、第１方向に第１蓄電素子が並んだ第１素子群、及び前記第１素子群の前記第１方向において前記第１素子群を拘束する第１内側部材を有する第１素子ユニットと、前記第１方向に第２蓄電素子が並んだ第２素子群、及び前記第１内側部材と別体で設けられるとともに、前記第２素子群の前記第１方向において前記第２素子群を拘束する第２内側部材を有し、前記第１方向に交差する第２方向において前記第１素子ユニットに隣り合って配置された第２素子ユニットと、前記第１内側部材及び前記第２内側部材の外側から前記第１素子ユニット及び前記第２素子ユニットをまとめて拘束する外側部材と、を備えている。
【００１０】
本態様によれば、複数の蓄電素子を第２方向に複数列並べることで、蓄電素子を第１方向に一列で並べる場合に比べて、各素子ユニットの第１方向での小型化を図ることができる。
その上で、各素子群の第１方向への変位を内側部材で拘束することで、各蓄電素子の膨張を抑制して、各蓄電素子の特性を長期に亘って維持できる。特に、各素子群を別々の内側部材で拘束することで、各素子群に対して第１方向に所望の圧力を付与した状態で、各素子群を拘束し易い。
また、外側部材によって各素子ユニットをまとめて拘束することで、各素子ユニットの相対変位を規制できる。これにより、従来のように第１ユニットと第２ユニットとが独立して固定されているだけの構成に比べ、耐振動性又は耐衝撃性の向上を図ることができる。よって、本態様に係る蓄電装置では、第１方向での小型化を図りつつ、長期に亘って信頼に優れた蓄電装置を提供できる。
（【００１１】以降は省略されています）
