公開番号2025099721
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216607
出願日2023-12-22
発明の名称通信装置、制御方法、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類H04W 16/26 20090101AFI20250626BHJP(電気通信技術)
要約【課題】親ノードとの間の無線リンクが切断されるような電波が届きにくいエリアに移動又は存在するMBSRも、安定した通信サービスを継続的に受けることができる仕組みを提供する。

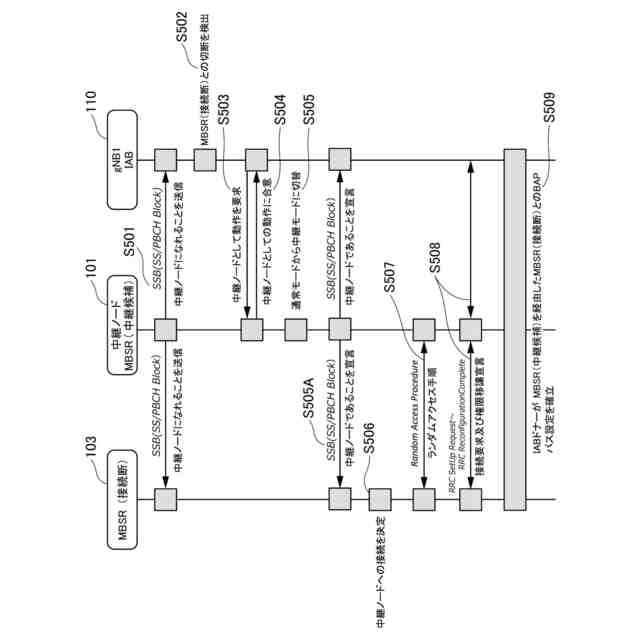

【解決手段】MBSR(Mobile BaseStation Relay)の動作機能を有する通信装置であって、自ノードと親ノードとの間の無線リンクが切断された場合に、MBSRの動作機能を有する他の通信装置に対して、自ノードと親ノードとの間で他の通信装置を介して通信が行われるように、中継要求を送信する中継要求手段を有することを特徴とする、通信装置が開示される。
【選択図】図1
特許請求の範囲【請求項１】
ＭＢＳＲ（ＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ）の動作機能を有する通信装置であって、
自ノードと親ノードとの間の無線リンクが切断された場合に、ＭＢＳＲの動作機能を有する他の通信装置に対して、自ノードと親ノードとの間で前記他の通信装置を介して通信が行われるように、中継要求を送信する中継要求手段を有することを特徴とする、通信装置。
続きを表示（約 1,100 文字）【請求項２】
前記中継要求手段は、自ノードと親ノードとの間の無線リンクの切断を検出する検出イベントをトリガーとして、前記中継要求を送信することを特徴とする、請求項１に記載の通信装置。
【請求項３】
自ノードと親ノードとの間の無線リンクが切断される前又は後に受信した報知信号に基づいて、前記中継要求の送信先の前記他の通信装置を決定する送信先決定手段を更に有することを特徴とする、請求項１に記載の通信装置。
【請求項４】
前記送信先決定手段は、前記報知信号の送信元が複数存在する場合に、複数の送信元のうちの、通信品質が最も高い送信元を、前記中継要求の送信先の前記他の通信装置として決定することを特徴とする、請求項３に記載の通信装置。
【請求項５】

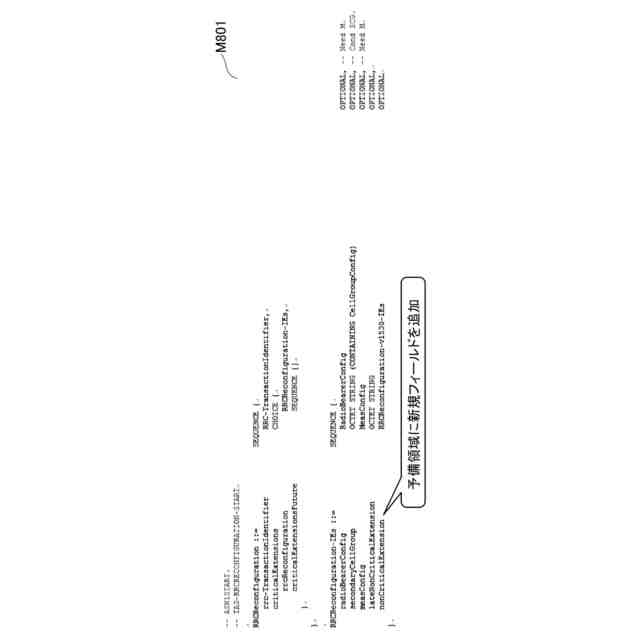

前記中継要求手段は、ＳＳＢ（ＳｙｎｃｈｒｏｎｉｚａｔｉｏｎＳｉｇｎａｌＢｌｏｃｋ）メッセージ又はＲＲＣ（ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ）メッセージを用いて、前記中継要求を送信することを特徴とする、請求項１に記載の通信装置。
【請求項６】
前記他の通信装置から中継専用で接続の応答があった場合に、前記他の通信装置への接続を決定する接続決定手段を更に有することを特徴とする請求項１から５のうちのいずれか１項に記載の通信装置。
【請求項７】
ＩＡＢ（ＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ）ドナーとして機能する通信装置であって、
子ノードとして接続中の第一のＭＢＳＲとの無線リンクが切断された場合に、配下の第二のＭＢＳＲに対して、切断された第一のＭＢＳＲの中継を行うように中継要求を送信する送信手段を有することを特徴とする、通信装置。
【請求項８】
前記第一のＭＢＳＲが接続可能な対象ノードであって、ＩＡＢドナー又はＩＡＢノードとして機能する対象ノードが配下に存在するか否かを判定する判定手段を更に有し、
前記送信手段は、前記判定手段により前記対象ノードが存在しないと判定された場合に、前記第二のＭＢＳＲに対して前記中継要求を送信することを特徴とする、請求項７に記載の通信装置。
【請求項９】
前記判定手段は、配下の一つ以上のノードの位置情報に基づいて、前記一つ以上のノードの中で前記対象ノードの有無を判断することを特徴とする、請求項８に記載の通信装置。
【請求項１０】
前記送信手段は、前記第一のＭＢＳＲとの無線リンクの切断を検出する検出イベントをトリガーとして、前記第二のＭＢＳＲに対して前記中継要求を送信することを特徴とする、請求項７に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、通信装置、制御方法、及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（３ＧＰＰ（登録商標））においてセルラ通信規格が策定されている。３ＧＰＰにおけるセルラ通信規格（以下では「３ＧＰＰ規格」と呼ぶ。）においてアクセス回線とバックホール回線とを統合したＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ（ＩＡＢ）の規格化が進行している（特許文献１参照）。
【０００３】
ＩＡＢでは、基地局（ｇＮＢ）とユーザ端末（ＵＥ、ＵｓｅｒＥｑｕｉｐｍｅｎｔ）との間のアクセス回線に用いられる無線リソースが、バックホール回線においても使用される。例えば、ＩＡＢにおいて、２８ＧＨｚ帯等のミリ波帯の無線リソースが使用されうる。ＩＡＢを用いることにより、中継装置（ＩＡＢノード）が基地局装置（ＩＡＢドナー）と端末装置との間の通信を無線回線によって中継することができ、光ファイバ等の有線回線を用いる場合と比較して、安価にエリアカバレッジを拡大することができる。
【０００４】
これまで３ＧＰＰの標準化フェーズとなるＲｅｌｅａｓｅ１７までに固定基地局（移動を伴わないＩＡＢノード）について仕様策定を実施してきた。
【０００５】
現在の３ＧＰＰではＲｅｌｅａｓｅ１８のフェーズに進んでいる。そこでは、ユースケースとなる車載リレー（ＶｅｈｉｃｌｅＭｏｕｎｔｅｄＲｅｌａｙ）の議論が積極的に行われている。また、そのユースケースを実現するためのアーキテクチャやプロトコルの仕様策定としてモバイルＩＡＢまたはＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ（ＭＢＳＲ）の議論が積極的に行われている。ミリ波を用いるＩＡＢにおいて遮蔽物等の影響によりＩＡＢノードからの電波が届きにくい場所（ビル街等）では、ＭＢＳＲはＩＡＢドナー及びＩＡＢノードへの接続（通信サービスのカバレッジ）を継続することが困難であった。
【先行技術文献】
【特許文献】
【０００６】
特表２０１９－５３４６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
３ＧＰＰのＲｅｌｅａｓｅ１８では、ＩＡＢトポロジにシンプルにＭＢＳＲを参加させるべく、ＭＢＳＲの配下に更にＩＡＢノードが接続されないよう制限する方向で規格策定が進んでいる。つまり、ＭＢＳＲはシングルホップのみに対応している。一方、ＭＢＳＲの配下に更に他のＭＢＳＲを接続するマルチホップ構成を構築できるようにすると、パスの柔軟性を高めることができる。この場合、セルカバレッジエリアを柔軟に拡大にすることが可能となると想定される。
【０００８】
本発明の１つの側面としては、親ノードとの間の無線リンクが切断されるような電波が届きにくいエリアに移動又は存在するＭＢＳＲも、安定した通信サービスを継続的に受けることができる仕組みを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の１つの側面としての通信装置は、ＭＢＳＲ（ＭｏｂｉｌｅＢａｓｅＳｔａｔｉｏｎＲｅｌａｙ）の動作機能を有する通信装置であって、
自ノードと親ノードとの間の無線リンクが切断された場合に、ＭＢＳＲの動作機能を有する他の通信装置に対して、自ノードと親ノードとの間で前記他の通信装置を介して通信が行われるように、中継要求を送信する中継要求手段を有することを特徴とする。
【発明の効果】
【００１０】
本発明の１つの側面によれば、親ノードとの間の無線リンクが切断されるような電波が届きにくいエリアに移動又は存在するＭＢＳＲも、安定した通信サービスを継続的に受けることができる仕組みを提供することが可能となる。

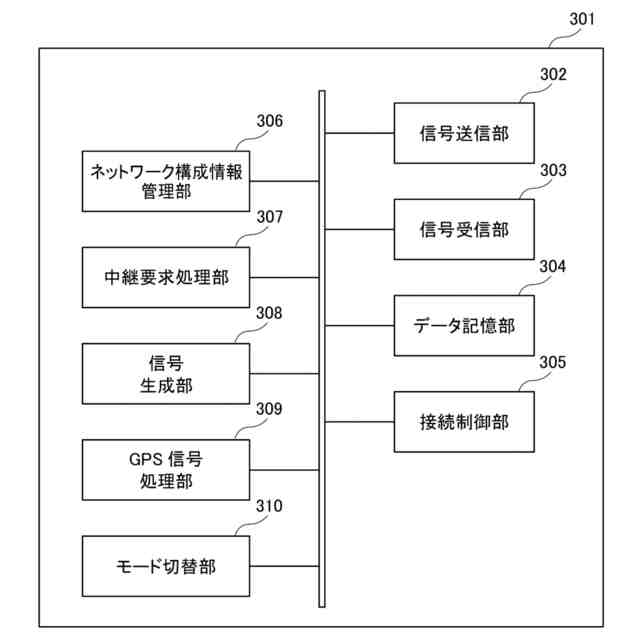

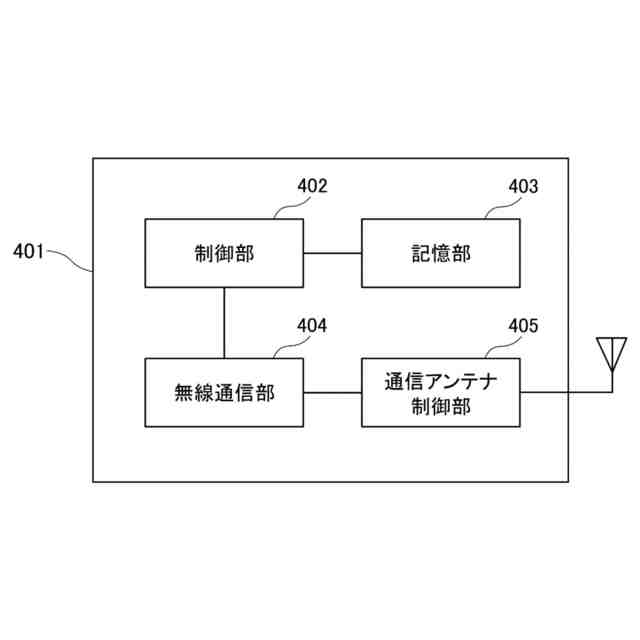

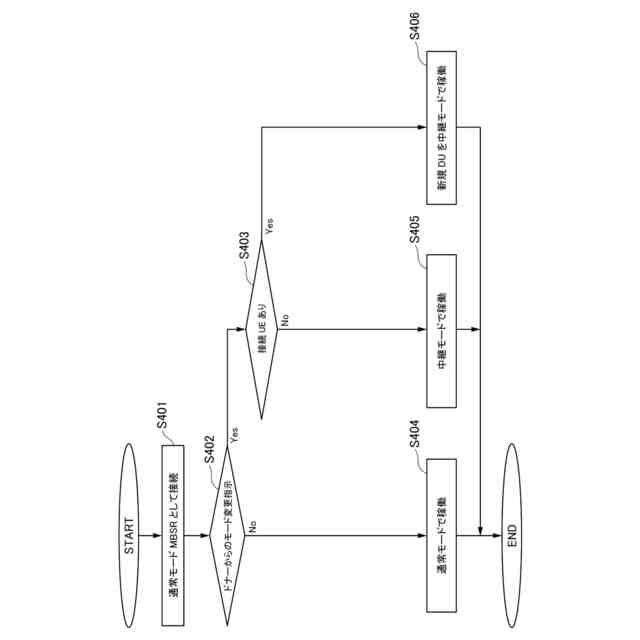

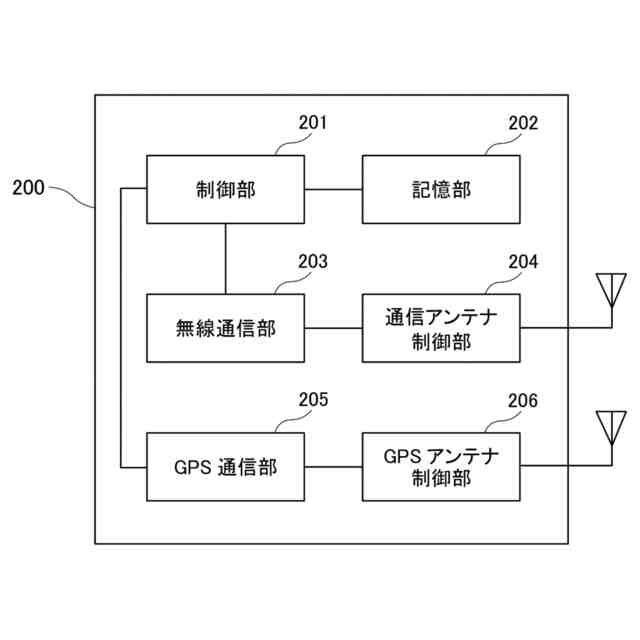

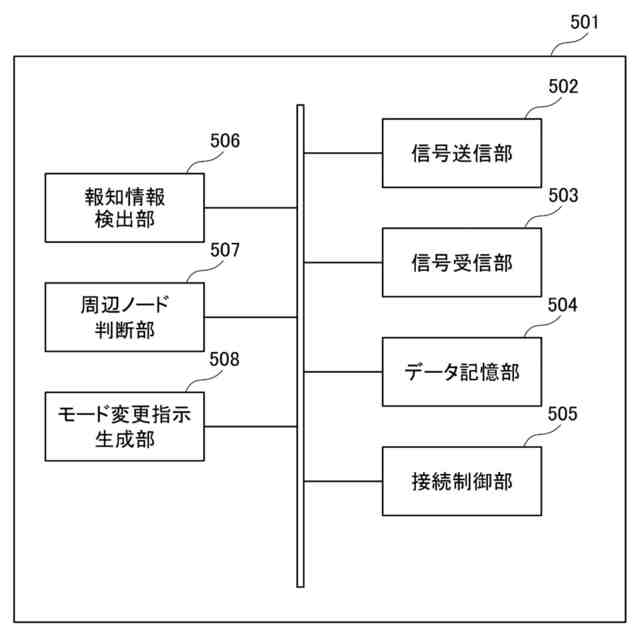

【図面の簡単な説明】
（【００１１】以降は省略されています）
