公開番号2025100261
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023223907
出願日2023-12-22
発明の名称地下型マンション
出願人個人
代理人
主分類E04B 1/70 20060101AFI20250626BHJP(建築物)
要約【課題】換気ができる地下型マンションを提供する。
【解決手段】10階相当の地下型マンションであって、地下型マンションの深さは40mまでかつ階数は地下10階で、地下には少なくとも居室部と、居室部に空気を吸排気廃棄するダクトファン5を備え、吸気ダクトファンの空気を居室部に供給し、居室部を循環後、排気ダクトファンから屋外へ排出するようダクト内にはダクトファンを設ける。

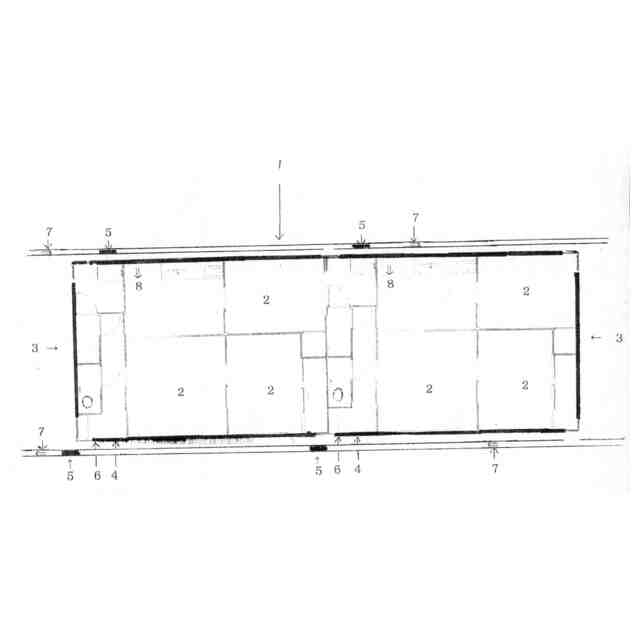

【選択図】図1
特許請求の範囲【請求項１】
地下に建設する１０階相当の地下型マンションであって、当該地下型マンションの深さは４０ｍまでかつ階数は地下１０階で、地下には少なくとも居室部と、当該教室部に空気を吸排気廃棄するダクトファンを備え、吸気ダクトファンの空気を前記居室部に供給し、居室部を循環後、排気ダクトファンから屋外へ排出するようダクト内にはダクトファンを設けてある地下型マンション。
続きを表示（約 660 文字）【請求項２】
前記地下型マンションは大気汚染、放射線対策ができる空気中に浮遊している粉塵や、黄砂などやｐｍ２，５・ｐｍ１０などを除去しカビ対策に除湿器をそなえる請求項１記載の地下型マンション。
【請求項３】
前記地下型マンションは人体から排出される二酸化炭素の除去は自動で行い、人体が最も摂取量が多いのは空気で重量比が８３％、の割合を占めているので、通常も稼働しているダクトファンが空気清浄機と連動して稼働していることを特徴とする請求項１記載の地下型マンション。
【請求項４】
前記地下型マンションは開閉部分が少ない構造とし、リラクゼーションの為に随時インターネットラジオでクラシックを流す装置を持つことを特徴とする請求項１記載の地下型マンション。
【請求項５】
前記地下型マンションは、地上に太陽光発電を設けて、常時発電システムを稼働させ、蓄電池設備に電力を常時確保して、エレベーターや一部の照明器具の電力供給に対応したことを特徴とする請求項１記載の地下型マンション。
【請求項６】
前記地下型マンションは有事の為の放射線残置を計測の為にガイガーカウンターを設備しておき、当該設備を備えることを特徴とする請求項１記載の地下型マンション。
【請求項７】
前記地下型マンションは外部に出られない時の為に、穀物や野菜や果物の缶詰を常時設備して安心して暮らせるように備蓄庫を備えることを特徴とする請求項１記載の地下型マンション。

発明の詳細な説明【技術分野】
【０００１】
本発明は地下型マンションの部屋の構図は３ＤＫだけでなく、２ＤＫ等も同じように横にも増やせて階数も４０Ｍまで増やす事が出来るが、吸換気ダクトに変化はなく、除湿器は電源のあるところに移動ができる地下型マンションである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

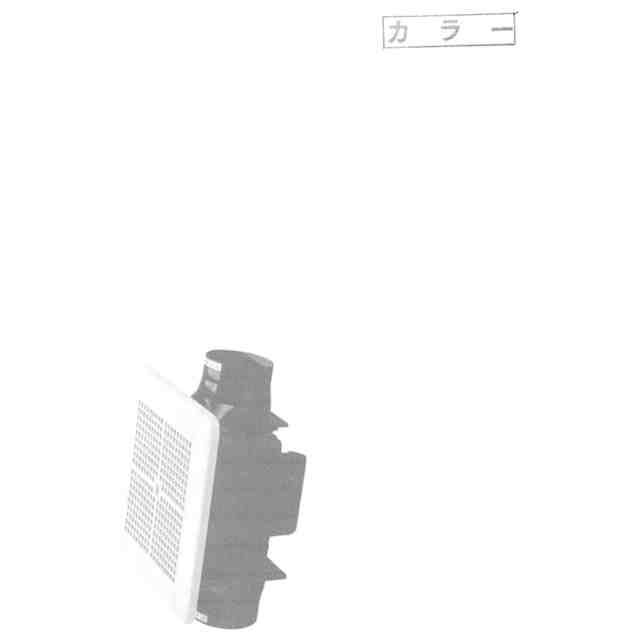

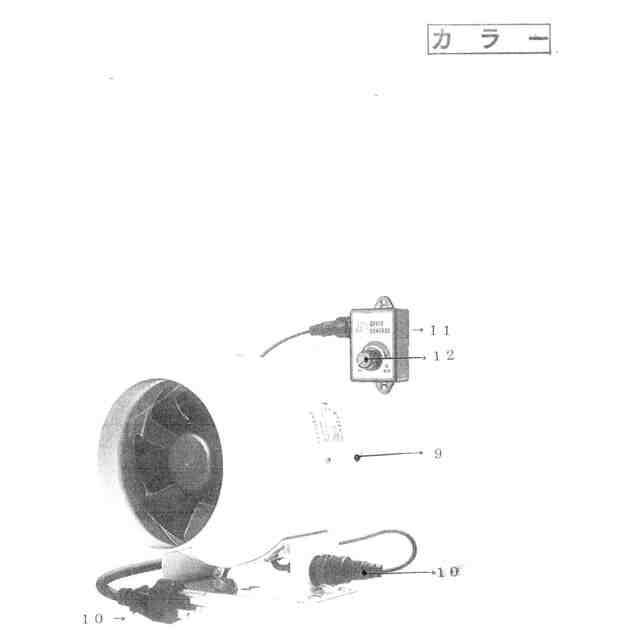

地下型マンションの各部屋は、吸気と排気が１：１で行われ、地下型マンションでは酸欠のおそれがないように、スピード調節ができるものを使用し、室内に設置している室内換気扇も二酸化炭素の排出に常時使用できる。
【０００３】
本発明の地下型マンションの壁厚であるが外壁は４００ｍｍ、最下階の床は４００ｍｍ、最上階の天井の厚みは４００ｍｍであり、その上のＧＬに更に土を６００ｍｍかぶせるが、地下型のマンション内の隣接の境界壁厚は建築基準範囲内とする。
【０００４】

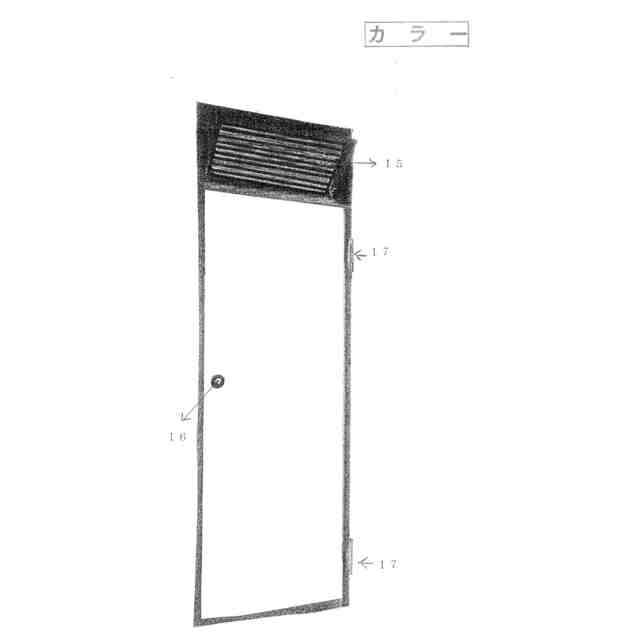

地下型マンションのドアは防音ドアを使用し、吸気と排気の為にガラリ戸を使用するが、安全上の為にガラリ戸で開けたままで使用し、ドアは幅９００ｍｍ、高さ１９００ｍｍを使用するが、ガラリ戸は３００ｍｍを使用。
【０００５】

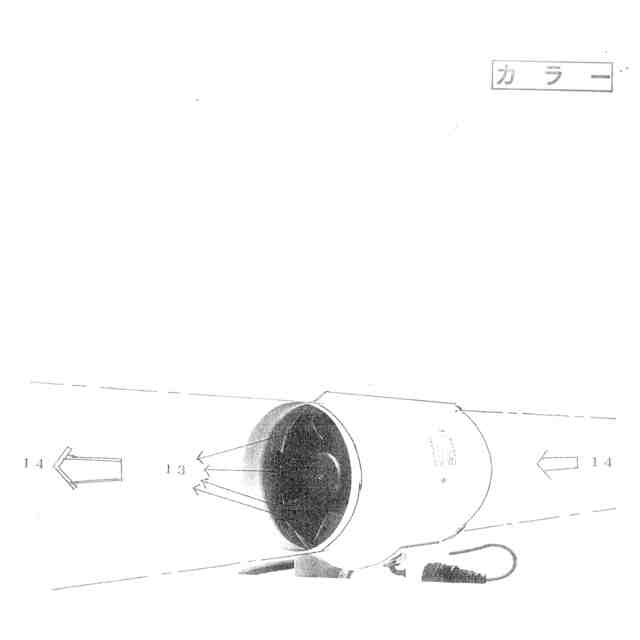

吸排気装置で丸形の形状は１００ｍｍであり、吸気ダクトの内部にファンは５００ｍｍに１個を取付け動作させるものであるが、急なカーブの場所にはその以内で取り付ける。
【０００６】
玄関わきの壁はインターホンカメラ使用で内容は警報表示付きである。
【０００７】
新鮮な空気の流れは屋上ＧＬの小屋から吸気して、玄関先から排気して、ＧＬの排出用の小屋から排出する。
【０００８】
吸気取入れの小窓も設置してある。
【先行技術文献】
【特許文献】
【０００９】
特許第５３２７４０１号
特開２０１９－２０３３３６
【発明の概要】
【発明が解決しようとする課題】
【００１０】
特許第５３２７４０１号によれば前処理フィルターとメインフィルター部によりシェルター内の換気システムであり、電気駆動モーターが使用できない時にファンを手動で駆動するクランク部となることを特徴とする換気システムだと記載があったが、本発明は常に太陽光発電をＧＬ上に取り付けて、蓄電器に充電して随時使用できるシステムである。従来によれば、建物の上面、側面及び底面のコンクリートの厚みが５０メートル以上であることを特徴とする多目的防災防衛施設とあるが、そのようなコンクリートの厚みの建築物は不可能であり存在しないのであるが、本発明は地下型マンションの特徴を生かして、直下型地震に耐え、放射能の脅威にさらされることのないように、技術分野のような厚みを使用する。
地下に建設する１０階相当の地下型マンションであって、当該地下型マンションの深さは４０ｍまでかつ階数は地下１０階ｍで、地下には少なくとも居室部と、当該教室部に空気を吸排気廃棄するダクトファンを備え、吸気ダクトファンの空気を前記居室部に供給し、居室部を循環後、排気ダクトファンから屋外へ排出するようダクト内にはダクトファンを設けてある。
（【００１１】以降は省略されています）
