公開番号2025108267
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024002083
出願日2024-01-10
発明の名称切替装置
出願人株式会社ムラコシ精工
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類E06B 7/18 20060101AFI20250715BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】隙間の閉塞または解放を選択的に動作させる簡易な構成の切替装置を提供する。

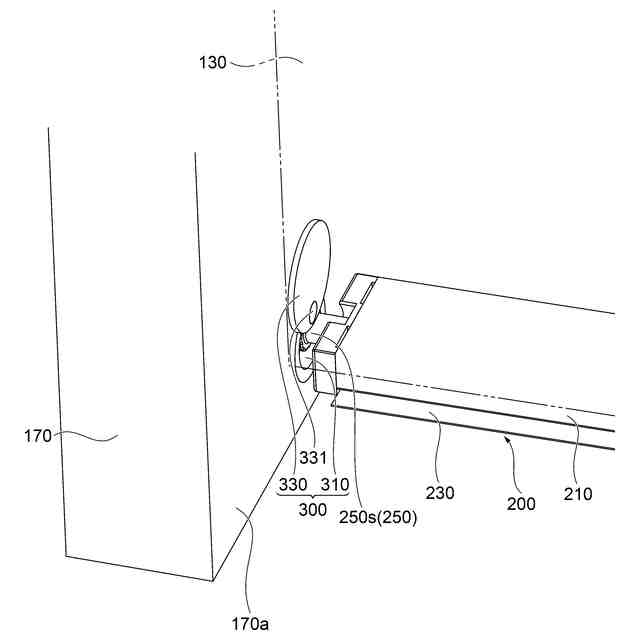

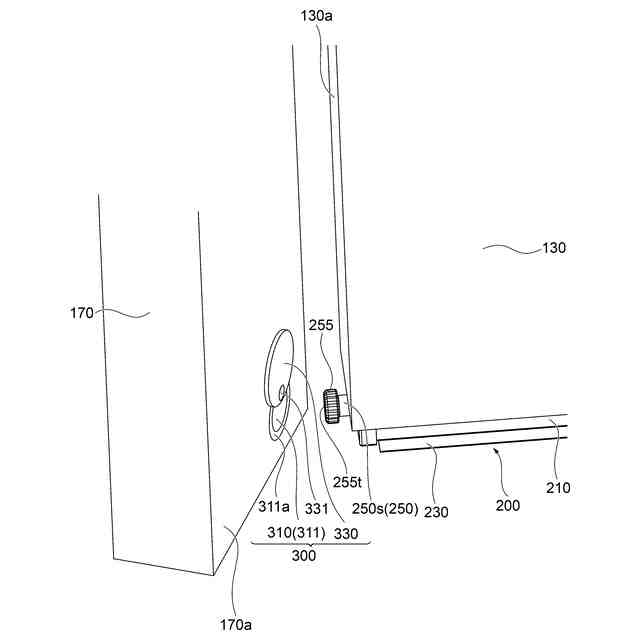

【解決手段】本発明では、扉(130)と枠体の下枠または床面との間の隙間を扉(130)の下側端部に取り付けられた隙間閉塞装置(200)により閉塞する隙間閉塞装置(200)の切替装置(300)であって、扉(130)が枠体の縦枠(170)に対して閉められるとき扉(130)の吊元側に設けられた縦枠(170)の側面(170a)のうち軸体(250)と対応する位置に形成された凹部(310)と、凹部(310)を塞ぐ、または、凹部(310)を空けることを選択可能な蓋部(330)と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
扉と枠体の下枠または床面との間の隙間を当該扉の下側端部に取り付けられた隙間閉塞装置により閉塞する当該隙間閉塞装置の切替装置であって、
前記扉が前記枠体の縦枠に対して閉められるとき前記扉の吊元側に設けられた当該縦枠の側面のうち前記隙間閉塞装置の軸体と対応する位置に形成された凹部と、
前記凹部を塞ぐ、または、前記凹部を解放することを選択可能な蓋部と、
を備えることを特徴とする切替装置。
続きを表示（約 270 文字）【請求項２】
前記凹部は、前記軸体を収容可能な大きさの内径を有している
ことを特徴とする請求項１に記載の切替装置。
【請求項３】
前記蓋部は、回転可能な構造であり、当該蓋部が回転することにより前記凹部を塞ぐ、または、前記凹部を解放することを選択する
ことを特徴とする請求項１に記載の切替装置。
【請求項４】
前記蓋部は、スライド可能な構造であり、当該蓋部がスライドすることにより前記凹部を塞ぐ、または、前記凹部を解放することを選択する
ことを特徴とする請求項１に記載の切替装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切替装置として、例えば扉と枠体の下枠または床面との間の隙間を閉塞する閉塞体の開閉を切り替えるための切替装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、引戸（開閉体）を閉じたときに当該引戸の下端部と、床面との間に生じる隙間を閉塞体によって閉塞する隙間閉塞装置が知られている（例えば、特許文献１参照。）。
【０００３】
この隙間閉塞装置では、引戸を閉じた場合には検知体の先端部が戸当り柱に当接し、その先端部が検知体のカバー内に後退することにより、閉塞体の磁石と検知体の磁性部材からなる可動片との吸着が解除され、閉塞体の自重により床面側に垂れ下がり、引戸の下端部と、床面との間の隙間を閉塞する。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２４８６９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の隙間閉塞装置では、検知体の先端部が戸当り柱に当接し、検知体がカバー内に後退すると、閉塞体が自重により必ず床面側に垂れ下がり隙間を閉塞することになるため、引戸を閉じると常に隙間を閉塞することになり、隙間を閉塞する場合と、隙間を開放する場合とを選択的に動作させることはできなかった。
【０００６】
本発明は上記の点に鑑みてなされたものであり、隙間の閉塞または解放を選択的に動作させる簡易な構成の切替装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
かかる課題を解決するため本発明においては、扉と枠体の下枠または床面との間の隙間を当該扉の下側端部に取り付けられた隙間閉塞装置により閉塞する当該隙間閉塞装置の切替装置であって、前記扉が前記枠体の縦枠に対して閉められるとき前記扉の吊元側に設けられた当該縦枠の側面のうち前記隙間閉塞装置の軸体と対応する位置に形成された凹部と、前記凹部を塞ぐ、または、前記凹部を開放することを選択可能な蓋部と、を備える。
【０００８】
本発明において、前記凹部は、前記軸体を収容可能な大きさの内径を有している、ことが好ましい。
【０００９】
本発明において、前記蓋部は、回転可能な構造であり、当該蓋部が回転することにより前記凹部を塞ぐ、または、前記凹部を解放することを選択する、ことが好ましい。
【００１０】
本発明において、前記蓋部は、スライド可能な構造であり、当該蓋部がスライドすることにより前記凹部を塞ぐ、または、前記凹部を解放することを選択する、ことが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
