公開番号
2025109309
公報種別
公開特許公報(A)
公開日
2025-07-25
出願番号
2024003100
出願日
2024-01-12
発明の名称
部分放電測定装置
出願人
株式会社明電舎
,
国立大学法人埼玉大学
代理人
個人
,
個人
,
個人
,
個人
主分類
G01R
31/12 20200101AFI20250717BHJP(測定;試験)
要約
【課題】インバータから発生するノイズに影響されず、基本周波数が高周波であっても部分放電を測定できる部分放電測定装置を提供する。

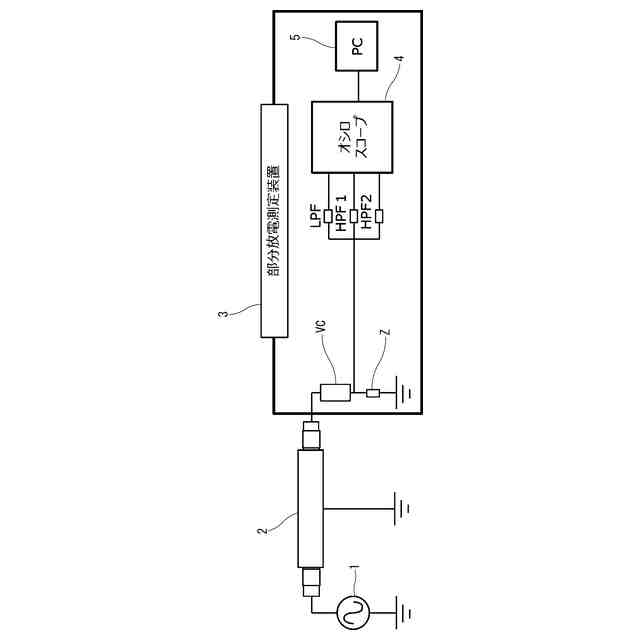

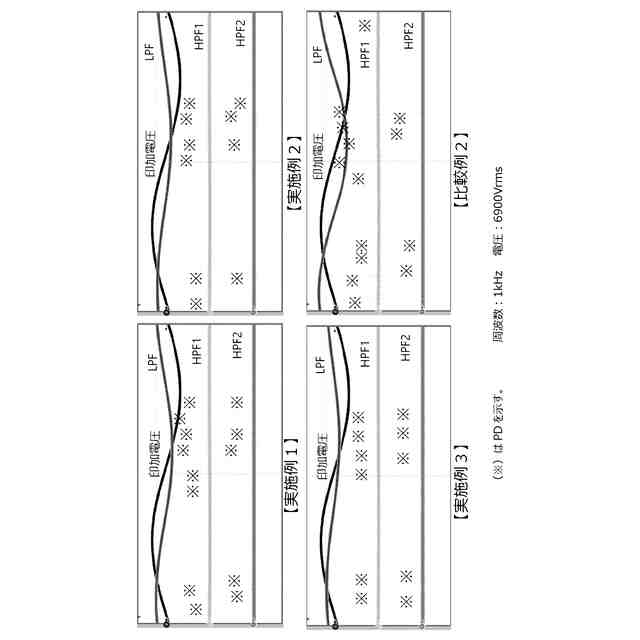

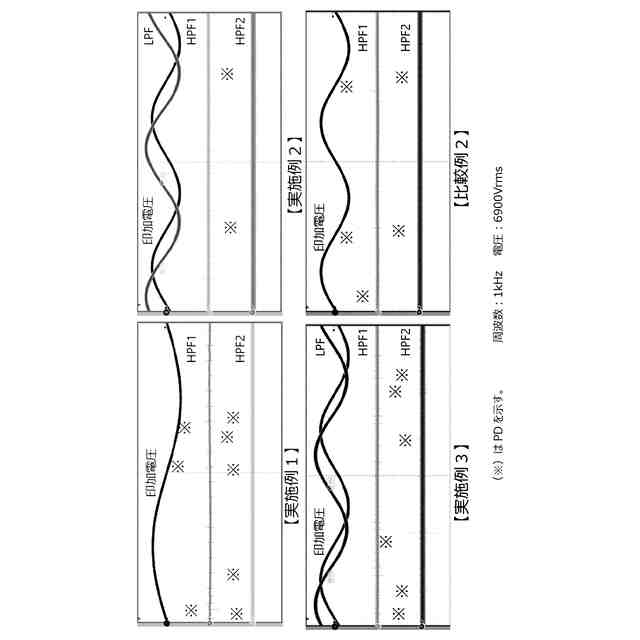

【解決手段】コンデンサVCは測定対象に一端が接続される。コンデンサVCは静電容量40pF以下、カットオフ周波数80MHz以上とする。検出インピーダンスZは、コンデンサVCの他端に一端が接続され、他端が接地される。ローパスフィルタLPFは、コンデンサVCと検出インピーダンスZの接続点に一端が接続される。ハイパスフィルタHPF1、HPF2は、コンデンサVCと検出インピーダンスZの接続点に一端が接続される。計測部(オシロスコープ4、波形処理用のPC5)は、ローパスフィルタLPFの他端とハイパスフィルタHPF1、HPF2の他端に接続され、部分放電を測定する。
【選択図】図2
特許請求の範囲
【請求項1】
測定対象に接続され、部分放電を測定する部分放電測定装置であって、

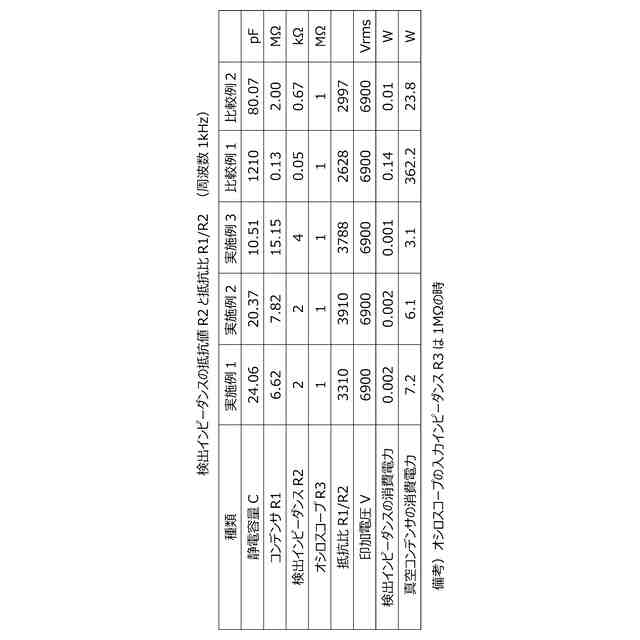

前記測定対象に一端が接続された静電容量40pF以下、カットオフ周波数80MHz以上のコンデンサと、
前記コンデンサの他端に一端が接続され、他端が接地された検出インピーダンスと、
前記コンデンサと前記検出インピーダンスの接続点に一端が接続されたローパスフィルタと、
前記コンデンサと前記検出インピーダンスの接続点に一端が接続されたハイパスフィルタと、
前記ローパスフィルタの他端と前記ハイパスフィルタの他端に接続され、前記部分放電を測定する計測部と、
を備えたことを特徴とする部分放電測定装置。
続きを表示(約 280 文字)
【請求項2】
前記コンデンサは、真空コンデンサであることを特徴とする請求項1記載の部分放電測定装置。
【請求項3】
前記ハイパスフィルタは、第1ハイパスフィルタと、第2ハイパスフィルタの2つであり、
前記第1ハイパスフィルタのカットオフ周波数は9kHz以上であり、
前記第2ハイパスフィルタのカットオフ周波数は50MHz以上であることを特徴とする請求項1記載の部分放電測定装置。
【請求項4】
前記ローパスフィルタのカットオフ周波数は、100kHz以下であることを特徴とする請求項1記載の部分放電測定装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、絶縁劣化診断に用いられ、高電圧機器(例えば回転機、インバータ、静止機器)から発生する部分放電を検出する部分放電測定装置に関する。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
従来の部分放電測定装置は、主に商用周波数(50Hzまたは60Hz)の交流電圧を印加している高電圧機器の絶縁劣化診断に使用されていた。しかし、近年は高効率運転のためインバータを使用して周波数、電圧を調整する装置構成が多くなってきた。
【0003】

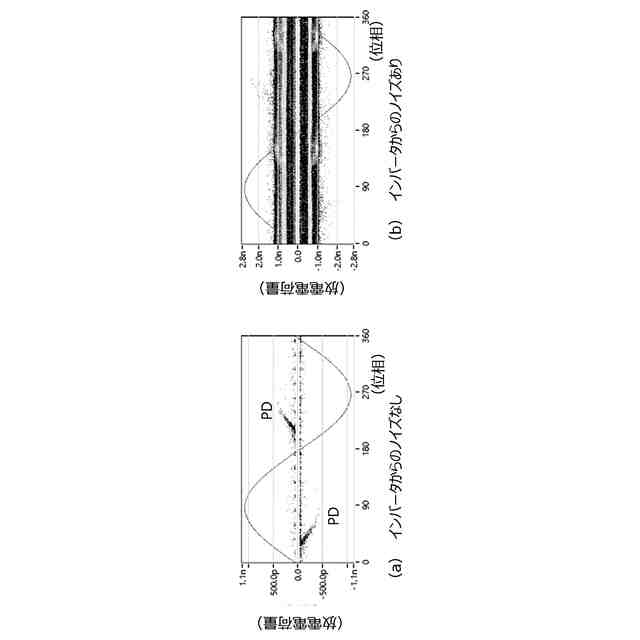

例えば、3kV以上の商用周波数の高電圧を、インバータを介して商用周波数を超える周波数(60Hz~数百Hz)に変換して電動機を動作させる方法が考えられるようになってきた。この時、インバータ内部の電力用半導体やその周辺回路がスイッチングすることに起因するノイズが発生してしまい、部分放電を捉えることが難しい状況となった。
【先行技術文献】
【特許文献】
【0004】
特開2007-240160号公報
特開2008-209172号公報
特許07225941号
特許07302703号
特許第7276039号
【非特許文献】
【0005】
インバータアプリケーションマニュアル「インバータのノイズ対策について」東芝シュネデール・インバータ(株)
【発明の概要】
【発明が解決しようとする課題】
【0006】
(特許文献1)
インバータ駆動回転機から発生する部分放電を捉えるために、コンデンサ、検出抵抗を組み合わせた構造となっており、検出されたPD(partial discharge:部分放電)信号はハイパスフィルタを経て計測器でPDを計測する機構となっている。
【0007】
この特許文献1には、以下の課題がある。
・図5を見る限り基本周波数は36Hzであり商用周波数(50Hz、60Hz)以上の周波数で測定できることが明確になっていない。
・PD信号を捉えるコンデンサの周波数帯域が明確になっておらず、ノイズ除去という効果が明確になっていない。
・ハイパスフィルタを設けているが、周波数帯域が示されておらずノイズ除去という効果が明確になっていない。
・[0040]で明示されているように、ノイズ除去は高周波アンテナを用いているため、測定装置としての部品点数、演算が複雑となる。
【0008】
(特許文献2)
モータの電源端子に接続された給電ケーブルに接続した高域通過フィルタによってインバータ装置からのスイッチングノイズを除いてモータ内の部分放電で生じる部分放電信号のみを各相で選別する構造となっている。
【0009】
この特許文献2には、以下の課題がある。
・高域通過フィルタとしては、低域遮断周波数が100MHzから500MHzの範囲のものを使用するのが好適であると明記されているが、PD信号を捉えるコンデンサの周波数帯域が明記されておらず、本当にPD信号を捉えることができるか不明である。
・インバータの基本周波数が明記されておらず、商用周波数(50Hz、60Hz)以上の周波数で測定できることが明確になっていない。
【0010】
[問題点1:コンデンサの周波数帯域]
一般的な解釈として、コンデンサの周波数帯域は表1のようになる。表1のCpは静電容量(pF)、Zはインピーダンス(MΩ)、Lはインダクタンス(kH)、R1は抵抗(MΩ)を示す。
(【0011】以降は省略されています)
